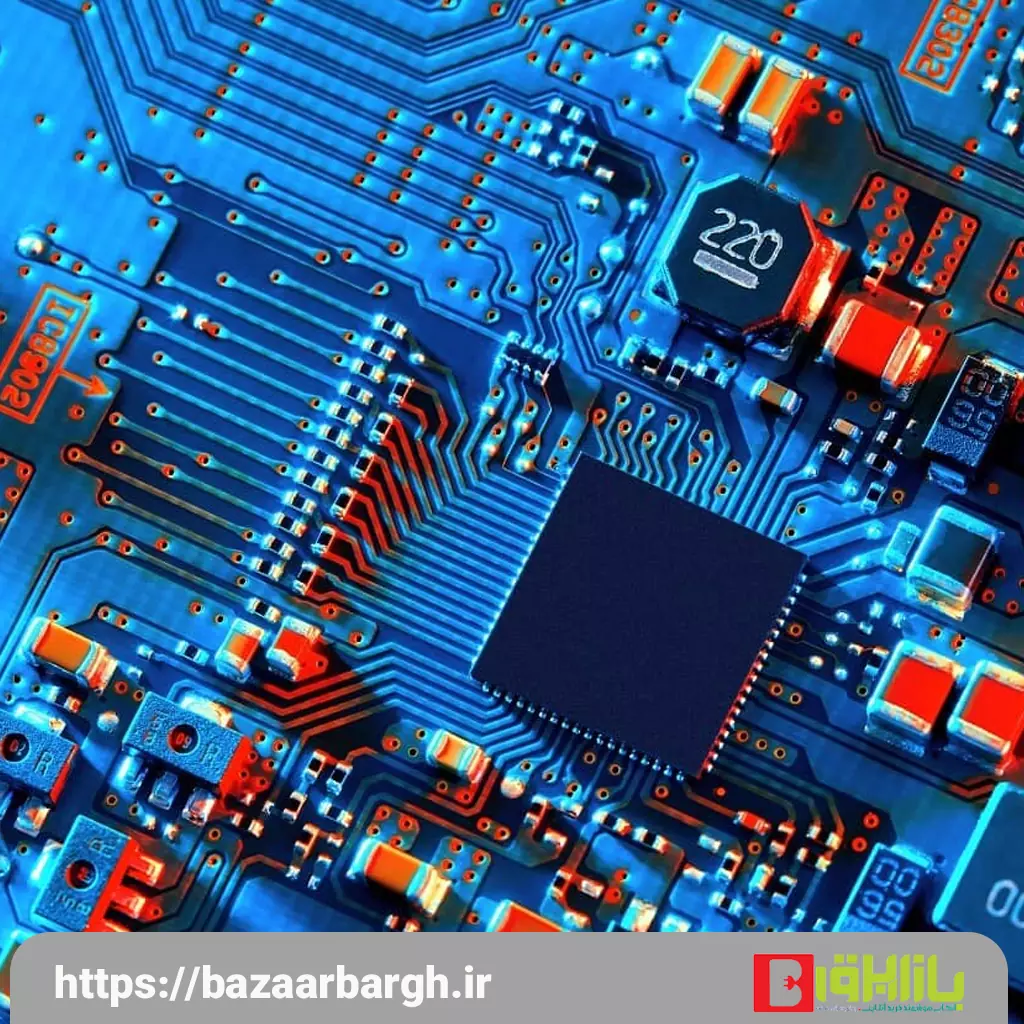

آشنایی با قطعات اصلی روی برد الکترونیکی
بردهای الکترونیکی قلب تپنده‌ی تجهیزات دیجیتال و صنعتی هستند. شناخت دقیق قطعات الکترونیکی برد برای مهندسان، دانشجویان، تعمیرکاران و علاقه‌مندان به الکترونیک، نه‌تنها در طراحی و تعمیر مدارها ضروری است، بلکه در انتخاب قطعات مناسب نیز نقش کلیدی دارد. در این مقاله با انواع قطعات DIP، SMD، BGA و QFP آشنا می‌شویم و کاربرد، قیمت و برندهای رایج آن‌ها را بررسی می‌کنیم.
قطعات الکترونیکی برد چیستند؟
قطعات الکترونیکی برد شامل مجموعه‌ای از اجزای فعال و غیرفعال هستند که روی برد مدار چاپی (PCB) نصب می‌شوند. این قطعات شامل مقاومت‌ها، خازن‌ها، دیودها، ترانزیستورها، آی‌سی‌ها و کانکتورها هستند. بسته به نوع نصب، این قطعات در چهار گروه اصلی دسته‌بندی می‌شوند:
- قطعات DIP (Dual In-line Package): نصب از طریق سوراخ (Through-Hole)
- قطعات SMD (Surface Mount Device): نصب سطحی
- قطعات BGA (Ball Grid Array): نصب با شبکه توپی
- قطعات QFP (Quad Flat Package): نصب تخت چهارطرفه
برای مشاهده انواع قطعات DIP و SMD می‌توانید به دسته‌بندی قطعات الکترونیکی در فروشگاه مراجعه کنید.
قطعات DIP (Through-Hole)
قطعات DIP دارای دو ردیف پایه هستند که از طریق سوراخ‌های برد عبور داده شده و لحیم می‌شوند. این نوع قطعات در مدارهای آموزشی، صنعتی و تعمیرات رایج هستند.
مزایا:
- نصب آسان
- مقاومت مکانیکی بالا
- مناسب برای تست و پروتوتایپ
معایب:
- اشغال فضای بیشتر
- سرعت پایین در مونتاژ خودکار
برندهای رایج شامل Texas Instruments، STMicroelectronics و Vishay هستند. قیمت قطعات DIP بسته به نوع و تعداد پایه‌ها متفاوت است؛ برای مثال، آی‌سی 555 در بسته‌بندی DIP حدود ۸٬۰۰۰ تومان قیمت دارد.
قطعات SMD (Surface Mount Device)
قطعات SMD بدون سوراخ و مستقیماً روی سطح برد نصب می‌شوند. این نوع قطعات در تجهیزات مدرن، موبایل، لپ‌تاپ و بردهای فشرده کاربرد دارند.
مزایا:
- ابعاد کوچک
- مناسب برای مونتاژ خودکار
- کاهش نویز و مقاومت اتصال
معایب:
- نیاز به تجهیزات لحیم‌کاری دقیق
- دشواری در تعمیر دستی
قطعات BGA (Ball Grid Array)
قطعات BGA دارای پایه‌هایی به شکل توپ‌های لحیم در زیر قطعه هستند. این نوع بسته‌بندی در پردازنده‌ها، چیپ‌های گرافیکی و حافظه‌های پیشرفته استفاده می‌شود.
مزایا:
- انتقال حرارت بهتر
- تراکم بالا
- عملکرد سریع
معایب:
- نیاز به تجهیزات پیشرفته برای مونتاژ و تعمیر
- عدم امکان لحیم‌کاری دستی
قیمت قطعات BGA معمولاً بالاست؛ برای مثال، چیپ‌های BGA در بازار ایران از ۲۰۰٬۰۰۰ تومان به بالا هستند.
قطعات QFP (Quad Flat Package)
قطعات QFP دارای پایه‌هایی در چهار طرف هستند و در مدارهای دیجیتال، میکروکنترلرها و آی‌سی‌های ارتباطی کاربرد دارند.
مزایا:
- نصب سطحی با تراکم متوسط
- مناسب برای مدارهای پیچیده
- پایداری مکانیکی مناسب
معایب:
- حساسیت بالا در لحیم‌کاری
- نیاز به دقت در طراحی PCB
برای مشاهده انواع آی‌سی‌های QFP و قیمت آن‌ها، به بخش آی‌سی‌های فروشگاه مراجعه کنید.
نتیجه‌گیری
شناخت قطعات الکترونیکی برد و تفاوت بسته‌بندی‌های DIP، SMD، BGA و QFP به شما کمک می‌کند تا در طراحی، تعمیر و خرید قطعات تصمیم‌گیری بهتری داشته باشید. هر نوع بسته‌بندی مزایا و محدودیت‌های خاص خود را دارد و انتخاب آن باید بر اساس نوع کاربرد، فضای برد و تجهیزات مونتاژ انجام شود.
