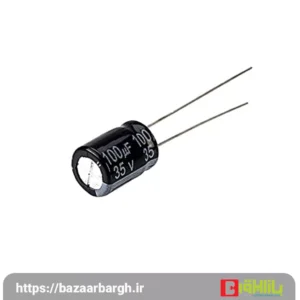

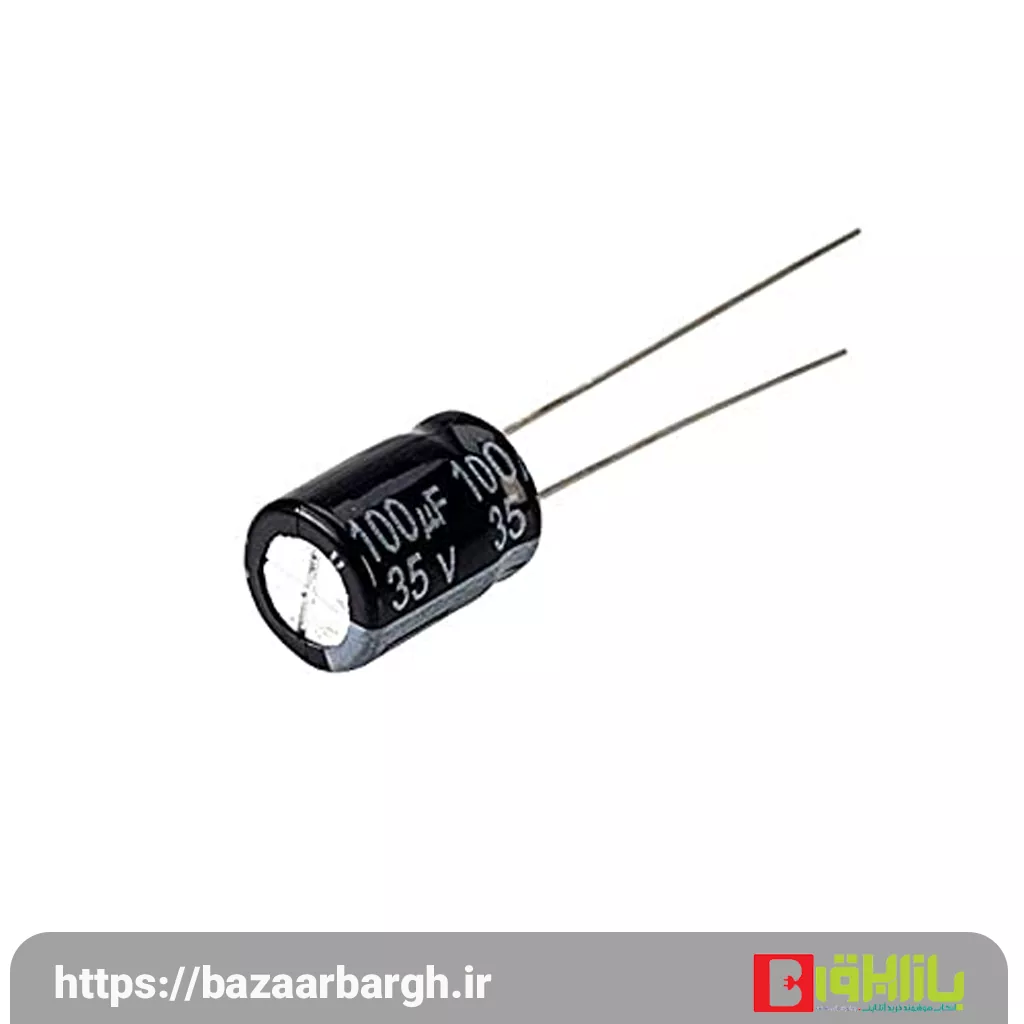

بررسی تخصصی خازن الکترولیتی 100 میکروفاراد 35 ولت

در دنیای الکترونیک، خازن‌ها نقش کلیدی در مدیریت انرژی و پایداری ولتاژ دارند. یکی از پرکاربردترین انواع آن‌ها، خازن الکترولیتی 100 میکروفاراد 35 ولت است که به دلیل ظرفیت مناسب و توان تحمل ولتاژ نسبتاً بالا، در بسیاری از مدارهای الکترونیکی جایگاه ویژه‌ای دارد.

در این مطلب، به بررسی کامل مشخصات فنی، کاربردهای متنوع، مزایا و نکات مهم در استفاده از این خازن خواهیم پرداخت.

مشخصات فنی خازن 100µF 35V

ظرفیت بالا برای پایداری بیشتر

مقدار 100 میکروفاراد (µF) ظرفیت مناسبی برای خازن‌هایی است که در مدارهای تغذیه یا فیلترگذاری به کار می‌روند. این میزان ظرفیت، توانایی ذخیره و آزادسازی شارژ الکتریکی در زمان‌های موردنیاز را فراهم می‌کند.

ولتاژ کاری 35 ولت

توان تحمل ولتاژ تا 35 ولت، به این معنی است که این خازن می‌تواند در مدارهایی با سطح ولتاژ متوسط تا بالا بدون ایجاد خرابی یا تخلیه ناگهانی به‌کار رود. این ویژگی در محافظت از مدار در برابر نوسانات ناگهانی مؤثر است.

نوع الکترولیتی و قطب‌دار

این خازن از نوع الکترولیتی است، بنابراین دارای قطب مثبت و منفی است و فقط در مدارهایی با جریان مستقیم (DC) قابل استفاده است. استفاده نادرست از لحاظ قطبیت ممکن است به خرابی کامل منجر شود.

ابعاد و فرم فیزیکی

بسته به تولیدکننده، این خازن می‌تواند در قالب‌های مختلفی از جمله پایه‌دار (Through Hole) یا SMD (نصب سطحی) ارائه شود. اندازه فیزیکی معمول آن در نوع پایه‌دار حدود 8×12 میلی‌متر است، که فضای زیادی را در برد اشغال نمی‌کند.

کاربردهای عملی در پروژه‌های الکترونیکی

1. تثبیت ولتاژ در منابع تغذیه

یکی از مهم‌ترین کاربردهای خازن 100 میکروفاراد 35 ولت، استفاده به‌عنوان فیلتر در منابع تغذیه DC است. این خازن، ریپل ولتاژ را حذف کرده و جریان یکنواختی به مدار خروجی ارائه می‌دهد.

2. ذخیره انرژی لحظه‌ای

در مواقعی که مدار نیاز به جریان ناگهانی دارد، این خازن با آزادسازی سریع شارژ ذخیره‌شده، از افت ولتاژ جلوگیری می‌کند. این ویژگی در راه‌اندازی موتورهای کوچک یا ماژول‌های فرستنده بسیار مهم است.

3. حذف نویزهای مزاحم

در بسیاری از مدارهای دیجیتال و صوتی، وجود نویز می‌تواند عملکرد مدار را مختل کند. استفاده از این خازن در مسیر تغذیه یا در نزدیکی تراشه‌ها، باعث حذف نویزهای فرکانسی بالا و بهبود عملکرد می‌شود.

4. عملکرد در مدارات تایمر و اسیلاتور

در کنار مقاومت‌ها، این خازن برای تولید زمان تأخیر یا نوسان در مدارهای تایمر، فرکانس‌ساز و مدولاسیون به‌کار می‌رود. ظرفیت 100 میکروفاراد به اندازه کافی برای تولید تأخیرهای کوتاه و پایدار مناسب است.

مزایای خازن الکترولیتی 100 میکروفاراد 35 ولت

1. تعادل عالی بین ظرفیت و اندازه

این خازن درحالی‌که ظرفیت نسبتاً بالایی دارد، ابعاد کوچک و قابل استفاده در بردهای فشرده را نیز حفظ می‌کند.

2. قیمت مناسب و در دسترس بودن

در مقایسه با خازن‌های سرامیکی یا فیلمی، این مدل مقرون‌به‌صرفه‌تر است و در اغلب فروشگاه‌های قطعات الکترونیکی به راحتی یافت می‌شود.

3. نصب آسان در پروژه‌های DIY

به‌خصوص در نوع پایه‌دار، نصب این خازن با لحیم‌کاری ساده انجام می‌شود و برای افراد تازه‌کار و حرفه‌ای به‌یک اندازه قابل استفاده است.

4. اطمینان در عملکرد در دماهای مختلف

اغلب مدل‌های این خازن، قابلیت کار در بازه دمایی گسترده از -40 تا +85 درجه سانتی‌گراد را دارند که آن را برای استفاده در شرایط مختلف محیطی مناسب می‌کند.

نکات مهم در زمان استفاده

دقت در قطبیت

خازن‌های الکترولیتی همیشه باید با در نظر گرفتن قطبیت صحیح در مدار نصب شوند. اتصال معکوس ممکن است باعث نشت مواد الکترولیتی یا حتی انفجار شود.

رعایت حاشیه ایمنی ولتاژ

برای افزایش طول عمر خازن، توصیه می‌شود ولتاژ کاری آن همیشه حداقل 20 درصد کمتر از حداکثر ولتاژ قابل تحمل باشد.

بررسی وضعیت قبل از استفاده مجدد

در صورت ذخیره‌سازی طولانی‌مدت، بهتر است قبل از استفاده از خازن، آن را تست کرده یا در مدارهای کم‌خطر استفاده کرد تا از سلامت آن اطمینان حاصل شود.

انتخاب مدل با ESR مناسب

اگر خازن برای مدارهای سوییچینگ یا تغذیه استفاده می‌شود، بهتر است مدل‌هایی با مقاومت داخلی پایین (Low ESR) انتخاب شوند تا عملکرد بهتری داشته باشند.

تفاوت خازن 100µF 35V با ظرفیت‌های مشابه

مقایسه خازن الکترولیتی با انواع دیگر

خازن‌های مختلفی در بازار موجودند که هرکدام مزایا و محدودیت‌های خاص خود را دارند. در این بخش، خازن الکترولیتی 100 میکروفاراد 35 ولت را با سایر انواع مقایسه می‌کنیم تا انتخاب آگاهانه‌تری داشته باشید.

خازن سرامیکی (Ceramic Capacitor)

این خازن‌ها معمولا ظرفیت کمتری دارند (در حد نانوفاراد) و برای فیلتر کردن سیگنال‌های فرکانسی یا رفع نویزهای کوچک استفاده می‌شوند. بر خلاف خازن الکترولیتی، بدون قطبیت هستند و در فرکانس‌های بالا بهتر عمل می‌کنند. اما ظرفیت آن‌ها به اندازه کافی برای کاربردهای ذخیره انرژی نیست.

خازن تانتال (Tantalum Capacitor)

خازن‌های تانتال از لحاظ اندازه بسیار کوچک‌تر از الکترولیتی هستند اما قیمت بالاتری دارند. آن‌ها نیز قطب‌دارند و در کاربردهایی که نیاز به دقت بالا و ثبات عملکرد دارند به کار می‌روند. با این حال، نسبت به خازن‌های الکترولیتی در برابر اضافه‌ولتاژ حساس‌ترند.

خازن فیلمی (Film Capacitor)

این نوع خازن‌ها معمولا در مدارهای AC، فیلترهای صوتی یا مدارات قدرت استفاده می‌شوند. عملکرد پایدارتری دارند اما از نظر اندازه و قیمت برای پروژه‌های کوچک و خانگی چندان مقرون‌به‌صرفه نیستند.

نگهداری و شرایط انبارداری مناسب

خازن‌های الکترولیتی دارای الکترولیت مایع درون خود هستند که در گذر زمان ممکن است تبخیر یا فاسد شود. برای افزایش عمر مفید آن‌ها، رعایت نکات زیر در زمان نگهداری توصیه می‌شود:

• نگهداری در دمای خنک و خشک: دور از رطوبت و حرارت بالا نگه داشته شوند.

• استفاده در بازه دمایی تعریف‌شده: دمای محیط نباید از مقدار مجاز درج‌شده روی بدنه خازن فراتر رود.

• پرهیز از انبارداری طولانی بدون استفاده: اگر خازنی بیش از دو سال در انبار مانده، قبل از استفاده مجدد در مدارهای حساس تست شود.

روش‌های عیب‌یابی خازن الکترولیتی

تشخیص خرابی خازن‌ها، به‌ویژه نوع الکترولیتی، از اهمیت بالایی برخوردار است. خازن معیوب می‌تواند باعث ریپل ولتاژ، نویز یا حتی خرابی سایر اجزای مدار شود. علائم رایج خرابی خازن عبارت‌اند از:

• برآمدگی یا ترک روی بدنه خازن

• نشت مواد الکترولیتی از پایه‌ها

• افت ظرفیت یا تغییر ولتاژ اسمی

• افزایش شدید ESR (مقاومت داخلی)

برای اندازه‌گیری دقیق، می‌توان از دستگاه‌های ESR Meter یا خازن‌سنج استفاده کرد. در نبود ابزار تخصصی، جایگزینی با یک خازن سالم هم می‌تواند آزمون اولیه خوبی باشد.

نکات کلیدی هنگام خرید

اگر قصد خرید خازن الکترولیتی 100 میکروفاراد 35 ولت را دارید، به موارد زیر توجه کنید تا انتخاب مطمئنی داشته باشید:

1. اصل بودن کالا

بسیاری از خازن‌های ارزان‌قیمت و تقلبی در بازار موجودند که ظرفیت واقعی آن‌ها با مقدار درج‌شده متفاوت است. برندهای معتبر مثل Nichicon، Rubycon، Panasonic یا Samwha گزینه‌های قابل اطمینان‌تری هستند.

2. ESR مناسب

اگر قرار است خازن را در منابع تغذیه سوئیچینگ یا مدارهای با جریان بالا استفاده کنید، مطمئن شوید که مدل انتخابی دارای مقاومت داخلی پایین (Low ESR) باشد.

3. تاریخ تولید و نگهداری

خازن‌هایی که مدت زیادی از تاریخ تولید آن‌ها گذشته، حتی اگر استفاده نشده باشند، ممکن است عملکرد اولیه خود را از دست داده باشند.

4. بسته‌بندی مناسب

برای جلوگیری از آسیب مکانیکی یا جذب رطوبت، بسته‌بندی مناسب هنگام خرید اهمیت دارد. خازن‌هایی که به‌صورت فله‌ای و بدون پوشش عرضه می‌شوند، آسیب‌پذیرترند.

نتیجه‌گیری

خازن الکترولیتی 100 میکروفاراد 35 ولت، یک قطعه ضروری و مطمئن در بسیاری از پروژه‌های الکترونیکی است. از منابع تغذیه گرفته تا فیلترهای صوتی، این خازن قابلیت اطمینان بالا، نصب آسان و عملکردی قابل پیش‌بینی دارد. انتخاب این خازن در پروژه‌هایی که نیاز به پایداری ولتاژ و ذخیره انرژی موقت دارند، انتخابی هوشمندانه و اقتصادی است.

در این مقاله به بررسی تخصصی خازن الکترولیتی 100 میکروفاراد 35 ولت پرداختیم. نظراتتون رو برای ما بنویسید.
