تفاوت تریاک (TRIAC) با تریستور (SCR) در الکترونیک
در دنیای الکترونیک قدرت، شناخت دقیق قطعات نیمه‌هادی مانند تریاک و تریستور برای طراحی و تعمیر مدارهای AC و DC ضروری است. این مقاله با هدف آموزش و مقایسه، به بررسی تفاوت‌های ساختاری، عملکردی و کاربردی این دو قطعه می‌پردازد. اگر به دنبال خرید یا انتخاب قطعه تریاک در الکترونیک هستید، این راهنما برای شماست.

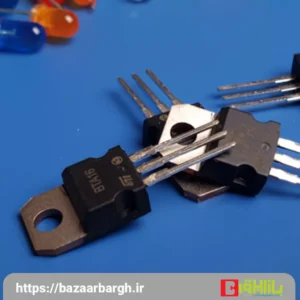

تریاک (TRIAC) چیست؟
تریاک (TRIAC: Triode for Alternating Current) یک قطعه نیمه‌هادی دوطرفه است که می‌تواند جریان متناوب (AC) را در هر دو جهت هدایت کند. در واقع، تریاک معادل دو تریستور است که به‌صورت معکوس و موازی به یکدیگر متصل شده‌اند.
ویژگی‌های کلیدی تریاک:
- دارای سه پایه: MT1، MT2 و گیت
- هدایت جریان در هر دو نیم‌سیکل موج AC
- مناسب برای کنترل توان در بارهای مقاومتی و القایی
- کاربرد در دیمرها، کنترل دور موتور، و تجهیزات گرمایشی
برای مشاهده انواع تریاک‌های موجود در فروشگاه، به بخش قطعات نیمه‌هادی مراجعه کنید.
تریستور (SCR) چیست؟
تریستور (SCR: Silicon Controlled Rectifier) یک قطعه یک‌طرفه است که فقط در یک جهت جریان را عبور می‌دهد. این قطعه از چهار لایه نیمه‌هادی (PNPN) تشکیل شده و برای روشن شدن نیاز به پالس گیت دارد.
ویژگی‌های کلیدی تریستور:
- دارای سه پایه: آند، کاتد و گیت
- هدایت جریان فقط در یک جهت (از آند به کاتد)
- مناسب برای یکسوسازی کنترل‌شده و سوئیچینگ در مدارهای DC
- کاربرد در منابع تغذیه، کنترل توان صنعتی، و درایورهای موتور
برای آشنایی بیشتر با انواع تریستور SCR و نحوه عملکرد آن‌ها، مقاله تخصصی ما را مطالعه کنید.
تفاوت‌های کلیدی بین تریاک و تریستور
| ویژگی | تریاک (TRIAC) | تریستور (SCR) |
|---|---|---|
| نوع جریان | AC (دوطرفه) | DC (یک‌طرفه) |
| ساختار | معادل دو SCR معکوس | چهار لایه PNPN |
| پایه‌ها | MT1، MT2، گیت | آند، کاتد، گیت |
| کاربرد | دیمر، کنترل توان AC | یکسوسازی، کنترل موتور DC |
| کنترل | با پالس گیت در هر نیم‌سیکل | فقط در نیم‌سیکل مثبت |
قیمت و برندهای رایج
در بازار ایران، قیمت قطعه تریاک در الکترونیک بسته به برند و مشخصات فنی متفاوت است. برخی برندهای معتبر شامل STMicroelectronics، BTA، و MAC هستند.
نمونه قیمت‌ها:
- TRIAC BTA16-600B: حدود ۱۸٬۰۰۰ تومان
- SCR C106M: حدود ۹٬۵۰۰ تومان
- TRIAC TIC226D: حدود ۲۵٬۰۰۰ تومان
برای مشاهده قیمت‌های به‌روز، به فروشگاه قطعات بازاربرق مراجعه کنید.
نتیجه‌گیری
قطعه تریاک در الکترونیک برای کنترل جریان متناوب و تریستور برای کنترل جریان مستقیم طراحی شده‌اند. انتخاب بین این دو بستگی به نوع مدار، نوع بار، و نیاز به کنترل در یک یا دو جهت دارد. شناخت تفاوت‌های آن‌ها به مهندسان و تعمیرکاران کمک می‌کند تا در طراحی و تعمیر مدارهای قدرت، تصمیم‌گیری بهتری داشته باشند.
