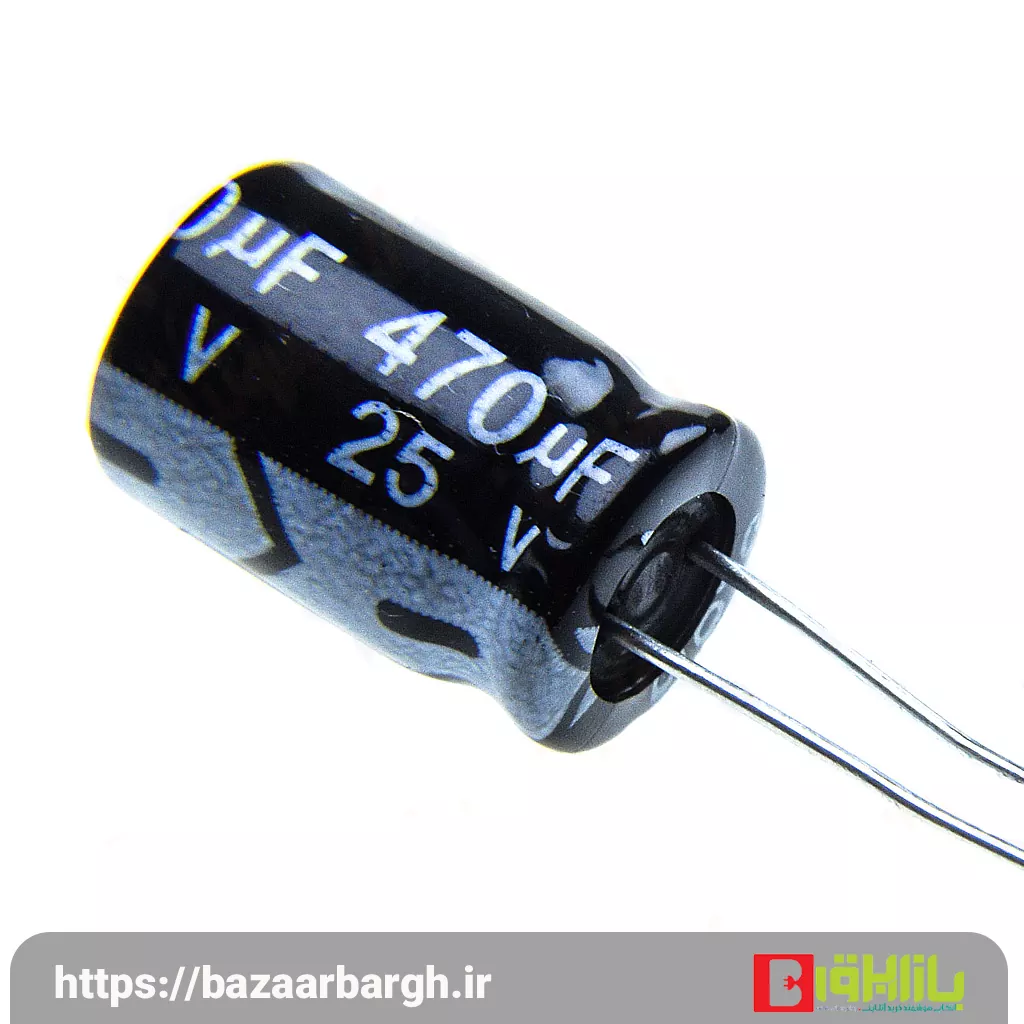

خازن الکترولیتی ۴۷۰ µF ۲۵ V

خازن الکترولیتی ۴۷۰ µF ۲۵ V یکی از قطعات مهم در مدارهای الکترونیکی است. این خازن با ظرفیت متوسط و ولتاژ قابل قبول، در فیلترینگ تغذیه، ذخیره انرژی و حذف نویز به‌کار می‌رود. در ادامه همه جنبه‌های آن را بررسی می‌کنیم.

ویژگی‌های فنی

ظرفیت و ولتاژ

• ظرفیت اسمی: ۴۷۰ میکروفاراد (µF) ±۲۰٪

• ولتاژ کاری: ۲۵ ولت DC (بیشینه)

ظرفیت بالای آن باعث می‌شود برای حذف ریپل و ذخیره انرژی مناسب باشد، به‌ویژه در منابع تغذیه میانی و مدارهای صوتی.

قطبیت و نوع خازن

این خازن قطبی و از نوع الکترولیتی است؛ باید تنها در مدارهای DC استفاده شود. اتصال معکوس می‌تواند باعث آسیب جدی یا حتی انفجار شود.

بازه دمای کاری

بیشتر مدل‌ها تا دمای +۸۵ °C و برخی صنعتی تا +۱۱۰ °C قابل عملکرد هستند. این ویژگی، گزینه را برای استفاده در محیط‌های با دمای بالا مناسب می‌سازد.

مقاومت داخلی (ESR) و جریان موجی

خازن‌های Low ESR جریان مراحل سوئیچینگ را بهتر پشتیبانی می‌کنند. خطوط منبع DC با کیفیت بالاتر، زمانی باعث افزایش عمر و کاهش نویز می‌شوند.

ابعاد و نوع بسته‌بندی

• نسخه پایه‌دار (Through-Hole): قطر 1–1.2 cm، ارتفاع 1.5–2 cm

• نسخه SMD: اندازه کوچک‌تر برای بردهای فشرده

ابعاد مناسب موجب استفاده ساده در انواع مدارات PCB می‌شود.

کاربردهای عملی

تثبیت خروجی منابع تغذیه

این خازن بعد از پل یکسوساز نصب می‌شود و نقش کلیدی در حذف ریپل دارد. در مدارهای با جریان متوسط، تأثیر قابل ملاحظه‌ای بر عملکرد نهایی دارد.

ذخیره و تزریق شارژ

در مدارهایی با بار ناگهانی مانند موتورها یا لامپ‌های LED، انرژی مورد نیاز آنی را ذخیره و آزاد می‌کند تا از نوسانات ولتاژ جلوگیری شود.

کاهش نویز در مدارهای صوتی و دیجیتال

نصب خازن در نقاط ورودی تغذیه یا نزدیک آی‌سی ها، روانی کارکرد و دقت آن‌ها را افزایش می‌دهد.

استفاده در مخازن DC–DC و پاورهای سوئیچینگ

برای بهبود پاسخ فرکانسی و کاهش تداخل، به‌خصوص اگر خازن دارای ESR پایین باشد، نتیجه بسیار مثبت خواهد بود.

کاربرد در مدارهای زمان‌سنج

با استفاده از مقاومت‌های مناسب، می‌توان از این خازن در مدار تایمر، نوسان‌ساز و مدولاسیون استفاده کرد.

مزایای کلیدی

• ظرفیت بالاتر نسبت به ۱۰۰ µF: برای مدارهایی با جریان و نیاز به ذخیره انرژی بیشتر، بسیار مفید است.

• مقاومت داخلی پایین (Low ESR): گزینه‌ای بسیار مناسب برای منابع تغذیه سوئیچینگ.

• ولتاژ عملیاتی متوسط ۲۵ V: برای اکثر پروژه‌های رایج صنعتی و مصرفی مناسب است.

• تنوع در اندازه: قابل استفاده در PCBهای استاندارد یا مدارهای SMD با فضای محدود.

نکات طلایی برای استفاده

قطبیت دقیق

همواره علامت مثبت و منفی را چک کنید؛ نصب اشتباه خطرناک است.

حاشیه ولتاژ

برای افزایش عمر، ولتاژ کاری نباید نزدیک به ۲۵ V باشد؛ حداقل ۲۰٪ حاشیه ایمنی لحاظ شود.

شرایط دمایی

محیط‌هایی با دمای بالا عمر خازن را کاهش می‌دهند؛ در محیط‌های گرم، نسخه‌های با رده +۱۱۰ °C را انتخاب کنید.

پیک جریان

اگر مدار شما شامل جریان موجی بالاست، خازن Low ESR با جریان Ripple بالا توصیه می‌شود.

نصب صحیح

ظاهراً ابعاد و نحوه نصب (SMD یا Through-Hole) باید به‌خوبی با PCB شما هماهنگ باشد تا لحیم‌کاری درست، عملکرد کامل ارائه شود.

نگهداری مناسب

برای حفظ عمر مفید:

• خنک نگه‌داشتن: دمای انبار بین +۵ تا +۳۰ °C

• دوری از رطوبت و نور مستقیم

• در صورت انبار طولانی، پیش از استفاده شکل‌دهی مجدد (فرمینگ) انجام شود.

عیب‌یابی و تشخیص خرابی

نشانه‌های بصری

• بادکردگی یا گنبد شدن بدنه

• ترک در بدنه یا نشت مواد الکترولیتی

• تغییر رنگ یا زرد شدن پایه‌ها

تست عملکرد

• اندازه‌گیری ESR با ابزار مخصوص

• تست ظرفیت با خازن‌سنج

• جایگزینی با خازن سالم و بررسی بهبود عملکرد مدار

راهنمای خرید خازن ۴۷۰ µF ۲۵ V

وقتی قصد خرید دارید، این موارد را بررسی کنید:

بررسی برند و اصالت

به برندهای معتبر مانند Nichicon، Rubycon، Panasonic یا Samwha توجه کنید تا از کیفیت و عملکرد واقعی مطمئن شوید.

مدل Low ESR

اگر در مدارهای سوئیچینگ استفاده می‌کنید یا جریان بالایی دارید، حتماً از خازن با مقاومت داخلی پایین استفاده کنید.

تاریخ تولید

خازن‌هایی که بیش از دو سال انبار شده‌اند، حتی اگر استفاده نشده باشند، ممکن است کیفیت اولیه را نداشته باشند.

بسته‌بندی

به بسته‌بندی آنتی‌استاتیک یا رزین‌دار دقت کنید؛ محافظت از رطوبت و ضربه اهمیت دارد.

مقایسه با ظرفیت‌های دیگر (خلاصه)

نکات طراحی مدار با خازن 470µF 25V

هنگام طراحی مدارهایی که از خازن الکترولیتی 470 میکروفاراد 25 ولت استفاده می‌کنند، باید چند نکته حیاتی را در نظر گرفت تا هم کارایی مدار افزایش یابد و هم طول عمر قطعات حفظ شود.

1. محل نصب در برد

محل قرارگیری خازن در برد نقش زیادی در عملکرد آن دارد. این خازن باید در نزدیکی بخش‌های کلیدی مانند رگولاتورها، پل‌های دیود، و آی‌سی‌های تغذیه قرار گیرد تا افت ولتاژ و تأخیر در شارژ به حداقل برسد.

2. موازی بستن خازن‌ها

در مدارهایی که نیاز به ظرفیت بیشتر یا پاسخ فرکانسی بهتر دارند، می‌توان چند خازن با ظرفیت پایین‌تر را موازی بست. برای مثال، اتصال دو خازن 220µF به صورت موازی می‌تواند ظرفیت معادل 440µF ایجاد کند، در حالی که پایداری حرارتی و جریان موجی بهتری فراهم می‌کند.

3. ترکیب با خازن‌های سرامیکی

برای پوشش بازه‌های فرکانسی مختلف، توصیه می‌شود در کنار این خازن، یک یا چند خازن سرامیکی با ظرفیت پایین (مثلاً 100nF) استفاده شود. خازن سرامیکی فرکانس‌های بالا را بهتر فیلتر می‌کند و خازن الکترولیتی، ولتاژهای پایین‌فرکانس را تثبیت می‌کند.

استفاده در پروژه‌های واقعی

پروژه 1: آمپلی‌فایر صوتی

در طراحی آمپلی‌فایرهای صوتی کلاس AB یا کلاس D، وجود یک خازن با ظرفیت بالا مانند 470µF در مسیر تغذیه و حتی در مسیر کوپلینگ سیگنال باعث پایداری خروجی و حذف صدای هوم می‌شود.

پروژه 2: شارژرهای USB

در ماژول‌های شارژر موبایل یا پاوربانک، از این خازن برای تثبیت ولتاژ خروجی ۵ ولت استفاده می‌شود. ظرفیت بالا، باعث کاهش نوسانات در زمان اتصال/قطع شارژ می‌گردد.

پروژه 3: آردوینو و ESP32

در پروژه‌های مبتنی بر آردوینو یا ESP32 که ماژول‌ها به‌صورت ناگهانی مصرف جریان بالا دارند (مثلاً در زمان ارسال وای‌فای)، خازن 470µF کمک می‌کند تا ولتاژ پایدار باقی بماند و ری‌استارت ناگهانی ایجاد نشود.

تأثیر عملکرد در مدارهای جریان بالا

برخلاف مدارهای کم‌مصرف، زمانی که این خازن در مدارهای پرجریان استفاده می‌شود، دو ویژگی بسیار حیاتی‌اند:

مقاومت داخلی پایین (Low ESR)

مدل‌های دارای ESR پایین، می‌توانند بدون گرم شدن بیش از حد، جریان موجی بیشتری تحمل کنند. این ویژگی به‌ویژه در منابع تغذیه سوئیچینگ ضروری است، جایی که تغییرات سریع جریان ممکن است باعث اختلال در عملکرد شود.

قابلیت تحمل Ripple Current بالا

خازن‌هایی که طراحی‌شده‌اند تا Ripple بیشتری را تحمل کنند، در سیستم‌هایی مانند موتورهای DC، بردهای پاور صنعتی، و اینورترها عملکرد بهتری دارند.

مقایسه با خازن‌های SMD

اگرچه خازن‌های SMD (نصب سطحی) مزایایی مثل حجم کمتر و سرعت نصب بالاتر دارند، اما در برابر خازن‌های پایه‌دار مانند 470µF 25V، معایبی نیز دارند:

بنابراین، اگر فضای فیزیکی محدود نیست و مدار نیاز به توان بالا دارد، استفاده از نسخه پایه‌دار بسیار منطقی‌تر خواهد بود.

جمع‌بندی تکمیلی

در نهایت، خازن 470 میکروفاراد 25 ولت یک گزینه کاملاً متعادل و قابل اعتماد برای بسیاری از پروژه‌های حرفه‌ای و آماتوری است. چه در مدارات کنترل ولتاژ، تغذیه ماژول‌های حساس، حذف نویز یا ذخیره‌سازی شارژ آنی، این خازن نقش مهمی دارد.

با توجه به قیمت مناسب، پایداری بالا، و در دسترس بودن مدل‌های متنوع، این قطعه را می‌توان یکی از اجزای کلیدی هر کیت الکترونیکی دانست.
