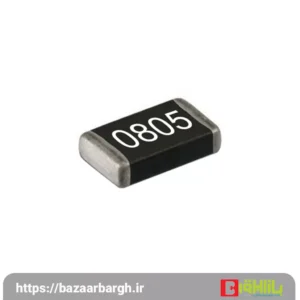

مقاومت 0805 SMD؛ قطعه‌ای کوچک با نقشی بزرگ در دنیای الکترونیک
مقاومت 0805 چیست؟
در دنیای قطعات الکترونیکی SMD، مقاومت‌ها نقش اساسی در کنترل جریان، تقسیم ولتاژ و حفاظت از مدار ایفا می‌کنند. یکی از رایج‌ترین و پرکاربردترین آن‌ها، مقاومت SMD سایز 0805 است. این نوع مقاومت به‌دلیل اندازه مناسب، نصب آسان و قابلیت اطمینان بالا، در انواع پروژه‌های الکترونیکی، صنعتی و DIY کاربرد گسترده‌ای دارد.
اعداد “0805” در نام این مقاومت، به سایز آن اشاره دارد:
0.08 اینچ × 0.05 اینچ (حدود 2 میلی‌متر × 1.25 میلی‌متر). این اندازه استاندارد باعث شده که مقاومت‌های 0805 هم در خطوط تولید انبوه و هم در پروژه‌های تعمیراتی بسیار محبوب باشند.
کاربردهای رایج مقاومت 0805
مقاومت‌های SMD سایز 0805 تقریباً در تمام مدارهای امروزی حضور دارند. برخی از رایج‌ترین کاربردهای آن عبارتند از:
مدارهای موبایل و تجهیزات قابل حمل
بردهای تغذیه و منابع سوئیچینگ
تجهیزات مخابراتی و صنعتی
ابزارهای پزشکی
پروژه‌های رزبری پای، آردوینو و بردهای توسعه
تجهیزات روشنایی LED
دستگاه‌های کنترل دما، ولتاژ و جریان
با توجه به ابعاد جمع‌وجور، این مقاومت‌ها امکان قرارگیری روی PCB در فضاهای محدود را فراهم می‌کنند.
مشخصات فنی مقاومت SMD 0805
در زمان خرید مقاومت 0805 از فروشگاه بازار برق، بهتر است به مشخصات فنی زیر توجه داشته باشید:
| ویژگی | مقدار |
|---|---|
| سایز بدنه | 0805 (2.0 × 1.25 mm) |
| نوع نصب | Surface Mount (SMD) |
| محدوده مقاومت | 0.1 اهم تا چند مگااهم |
| توان مصرفی | معمولاً 1/8 وات (0.125W) |
| دقت (Tolerance) | ±1%، ±5% و حتی ±0.1% |
| جنس بدنه | سرامیک و فلز |
| دمای کاری | معمولاً بین -55°C تا +155°C |
انتخاب مقدار اهم مناسب و تلورانس بستگی به طراحی مدار شما دارد. خوشبختانه فروشگاه بازار برق تنوع بالایی از این مقاومت‌ها را موجود دارد.
چرا مقاومت 0805 تا این حد محبوب است؟
توازن عالی بین اندازه و توان: در مقایسه با سایزهای کوچک‌تر مثل 0603 یا 0402، مقاومت 0805 تحمل توان بالاتری دارد.
سهولت در لحیم‌کاری دستی: برای تعمیرات یا مونتاژ دستی، سایز 0805 هنوز به‌اندازه‌ای بزرگ هست که بتوان به‌راحتی با هویه آن را نصب یا تعویض کرد.
در دسترس بودن: انواع مقادیر مقاومت در این سایز توسط برندهای معتبر تولید می‌شود.
سازگاری با اکثر بردهای PCB: ابعاد استاندارد آن باعث شده در اغلب طراحی‌ها بدون نیاز به تغییر طراحی PCB قابل استفاده باشد.
تفاوت مقاومت 0805 با دیگر سایزهای SMD
| سایز | ابعاد تقریبی (mm) | توان | کاربرد |
|---|---|---|---|
| 0603 | 1.6 × 0.8 | 0.1W | بردهای کوچک و کم‌مصرف |
| 0805 | 2.0 × 1.25 | 0.125W | رایج‌ترین انتخاب در پروژه‌های عمومی |
| 1206 | 3.2 × 1.6 | 0.25W | مدارهای صنعتی یا پرتوان |
| 0402 | 1.0 × 0.5 | 0.062W | بردهای بسیار فشرده و موبایل |
مقاومت 0805 تعادل مناسبی میان اندازه، توان و قابلیت نصب دارد و به همین دلیل، انتخاب پیش‌فرض بسیاری از طراحان است.
راهنمای خرید مقاومت SMD 0805 از فروشگاه بازار برق
خرید مقاومت 0805 از یک فروشگاه معتبر، تضمین‌کننده کیفیت و دوام مدارهای شما خواهد بود. هنگام خرید این قطعه از بازار برق، به نکات زیر دقت کنید:
مقدار اهم دقیق مورد نیاز را بدانید. برای مثال، 10K، 100R، 1K و غیره.
تلورانس (دقت) مقاومت را انتخاب کنید؛ برای مدارهای حساس از دقت ±1% یا بهتر استفاده شود.
توان مورد نیاز مدار را در نظر بگیرید؛ مقاومت‌های 0805 معمولاً تا 0.125 وات را پشتیبانی می‌کنند.
به برند و کیفیت ساخت توجه کنید. برخی برندها دوام بیشتری دارند و افت پارامتر کمتری دارند.
خرید به‌صورت پک یا عمده در صورت نیاز به تنوع مقدارها می‌تواند اقتصادی‌تر باشد.
مزایای خرید از فروشگاه بازار برق
فروشگاه بازار برق با تجربه چندین ساله در تأمین قطعات الکترونیکی، بستری مطمئن برای تهیه مقاومت‌های SMD به‌ویژه سایز 0805 فراهم کرده است. برخی از مزایای خرید از این فروشگاه:
موجودی کامل و تنوع مقدارهای مقاومتی
قیمت رقابتی و مناسب نسبت به کیفیت
ارسال سریع و بسته‌بندی حرفه‌ای
امکان مشاوره قبل از خرید
تضمین اصالت کالا
چه برای تعمیرات حرفه‌ای و چه برای پروژه‌های آموزشی، بازار برق انتخابی مطمئن برای تهیه مقاومت 0805 محسوب می‌شود.
پیشنهادهایی برای پروژه‌های مبتنی بر مقاومت 0805
ساخت ماژول تنظیم ولتاژ با LM317
محدودکننده جریان برای LEDها
طراحی فیلترهای پایین‌گذر و بالاگذر در مدارات صوتی
ساخت درایور موتور با استفاده از آردوینو
مقاومت Pull-up یا Pull-down در ورودی‌های دیجیتال
مقاومت‌های 0805 در همه این پروژه‌ها نقشی کلیدی دارند و می‌توانند در عملکرد صحیح و ایمن مدار تأثیر مستقیمی بگذارند.
نکات نگهداری و استفاده از مقاومت 0805
از ابزار مناسب استفاده کنید. پنس سرکج و نوک هویه نازک برای نصب بهترین نتیجه را می‌دهند.
دمای هویه را کنترل کنید. دمای بالا می‌تواند باعث آسیب به مقاومت یا PCB شود.
در محیط خشک نگهداری شود. رطوبت می‌تواند به پایانه‌های فلزی آسیب بزند.
پیش از استفاده، مقدار مقاومت را با مولتی‌متر بررسی کنید. گاهی چاپ روی بدنه کافی نیست.
جمع‌بندی
مقاومت 0805 SMD یکی از پراستفاده‌ترین قطعات در صنعت الکترونیک است که تعادل عالی بین اندازه، قدرت و قابلیت نصب دارد. این مقاومت در انواع پروژه‌ها از تعمیرات روزمره تا طراحی‌های صنعتی کاربرد دارد و خرید آن از فروشگاهی معتبر مانند بازار برق می‌تواند خیال شما را از بابت کیفیت و تنوع راحت کند.
