مقاومت 1K SMD سایز 1210؛ انتخاب قدرتمند برای پروژه‌های دقیق الکترونیکی
مقاومت SMD چیست؟
مقاومت‌های SMD (Surface Mount Device) یا نصب سطحی، نوعی از مقاومت‌های الکترونیکی هستند که به‌طور مستقیم روی سطح برد PCB نصب می‌شوند. به دلیل حجم کوچک، قابلیت نصب سریع و عملکرد قابل اعتماد، این نوع مقاومت‌ها در بسیاری از تجهیزات مدرن مورد استفاده قرار می‌گیرند.
مقاومت 1K SMD سایز 1210 یکی از پرکاربردترین انواع مقاومت‌های نصب سطحی است که با قدرت تحمل توان بیشتر نسبت به سایزهای کوچکتر، انتخابی مطمئن برای مدارهای صنعتی و نیمه‌صنعتی به شمار می‌رود.

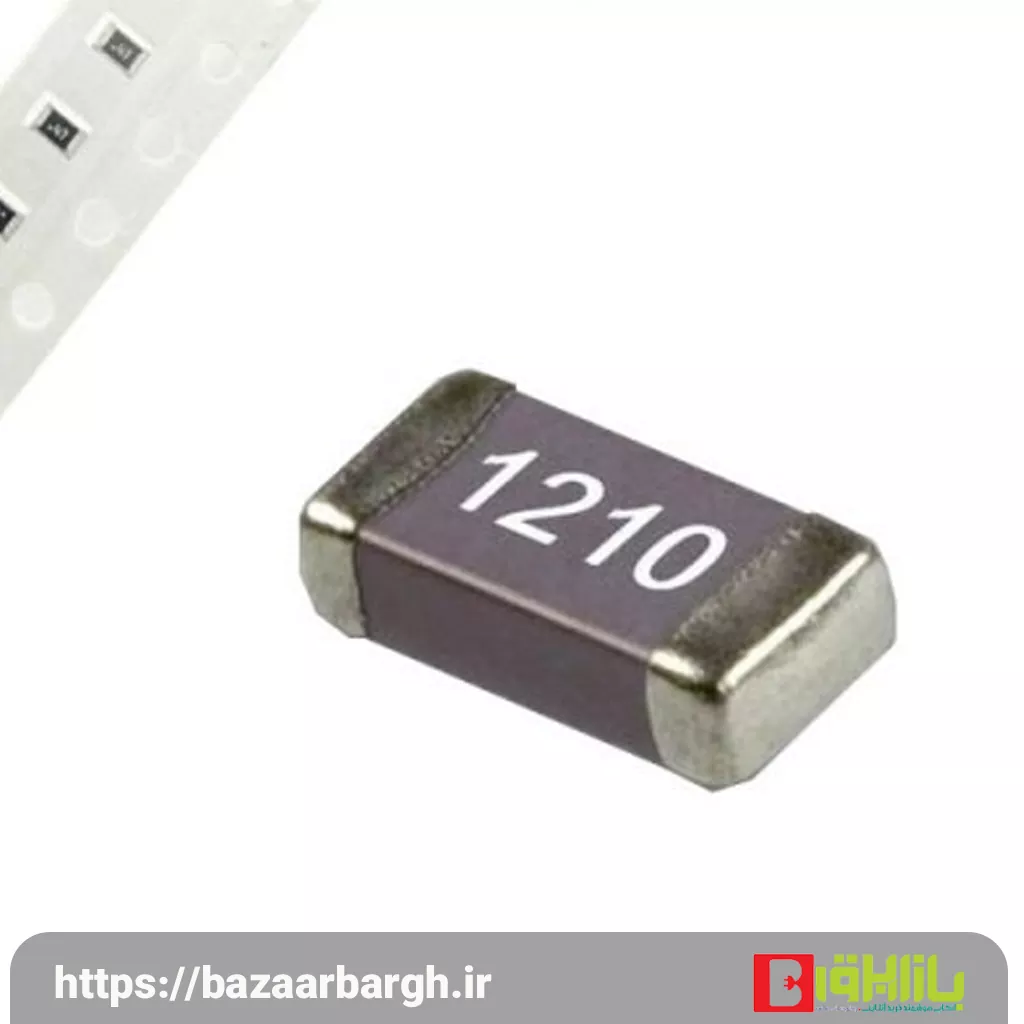

بررسی سایز 1210 در مقاومت‌های SMD
اعداد 1210 در نام این مقاومت به سایز آن اشاره دارد:
12 = 0.12 اینچ (تقریباً 3.2 میلی‌متر)
10 = 0.10 اینچ (تقریباً 2.5 میلی‌متر)
در نتیجه مقاومت سایز 1210 ابعادی برابر با 3.2 × 2.5 میلی‌متر دارد که نسبت به سایزهایی مانند 0805 یا 0603 بزرگ‌تر است. این ویژگی باعث می‌شود:
نصب آسان‌تر با تجهیزات دستی یا خودکار
تحمل توان بالاتر (معمولاً 1/3 یا 1/2 وات)
تبادل حرارتی بهتر
مناسب‌تر برای مدارهای پرجریان یا با ولتاژ بالاتر
مقاومت 1K چیست و چه کاربردی دارد؟
مقدار 1K یعنی مقاومت برابر با 1000 اهم یا 1 کیلو اهم است. این مقدار در الکترونیک بسیار رایج است و در مدارهای مختلف به‌منظور کاهش جریان، ایجاد تقسیم ولتاژ، کشیدن جریان محدود برای LED و کاربردهای بسیار دیگر به کار می‌رود.
مقاومت SMD 1K سایز 1210 به‌طور خاص در مواردی استفاده می‌شود که هم مقدار مقاومت 1K مورد نیاز باشد و هم توان و ابعاد بیشتری نسبت به سایزهای کوچکتر لازم باشد.
مشخصات فنی مقاومت SMD 1K سایز 1210
| ویژگی | مقدار |
|---|---|
| مقدار اهم | 1KΩ (1000Ω) |
| نوع نصب | SMD (نصب سطحی) |
| سایز | 1210 (3.2mm x 2.5mm) |
| توان مجاز | 0.33W تا 0.5W |
| تلورانس | ±1% یا ±5% |
| جنس بدنه | سرامیک مقاوم در برابر حرارت |
| بازه دمای کاری | -55°C تا +155°C |
این مقاومت از کیفیت بالا برخوردار بوده و در پروژه‌های حرفه‌ای می‌تواند عملکردی دقیق و پایدار ارائه دهد.
کاربردهای مقاومت 1K 1210 در پروژه‌های الکترونیکی
مقاومت SMD 1K سایز 1210 در طیف وسیعی از پروژه‌ها و تجهیزات استفاده می‌شود. از جمله:
منابع تغذیه سوئیچینگ
درایورهای LED
سیستم‌های مخابراتی و شبکه
پروژه‌های صنعتی با جریان بالاتر
تقویت‌کننده‌ها و فیلترهای صوتی
مدارهای میکروکنترلری با نیاز به توان بیشتر
ماژول‌های کنترل دما یا ولتاژ
این مقاومت با اندازه بزرگ‌تر نسبت به سایزهای رایج، برای بردهایی که محدودیت فضای زیادی ندارند و نیاز به توان تحمل بالا دارند، بسیار مناسب است.
تفاوت مقاومت 1K سایز 1210 با سایزهای دیگر
| سایز | ابعاد تقریبی (mm) | توان قابل تحمل | مناسب برای |
|---|---|---|---|
| 0603 | 1.6 × 0.8 | 0.1W | مدارهای فشرده و کوچک |
| 0805 | 2.0 × 1.25 | 0.125W | پروژه‌های عمومی و دانشجویی |
| 1206 | 3.2 × 1.6 | 0.25W | مدارهای صنعتی سبک |
| 1210 | 3.2 × 2.5 | 0.33-0.5W | مدارهای صنعتی پرتوان، خروجی‌ها |
| 2512 | 6.3 × 3.2 | 1W | مدارهای سنگین و پرجریان |
اگر مدار شما در بخش‌هایی نیاز به توان بالاتر دارد، سایز 1210 یک انتخاب بهینه و اقتصادی است.
نکات مهم هنگام خرید مقاومت 1K SMD 1210
اگر قصد دارید این مقاومت را از فروشگاه بازار برق تهیه کنید، به نکات زیر توجه کنید:
بررسی مقدار اهم: مقدار مقاومت را با طراحی مدار تطبیق دهید.
تلورانس موردنیاز: برای مدارهای حساس از مقاومت‌های 1% یا کمتر استفاده کنید.
توان موردنیاز مدار: اطمینان حاصل کنید که توان قابل تحمل مقاومت با جریان و ولتاژ مدار سازگار باشد.
نوع کاربرد: برای بردهای صنعتی، سایز 1210 مناسب‌تر از سایزهای کوچکتر است.
خرید عمده یا پک مقاومتی: برای صرفه‌جویی در هزینه‌ها، بهتر است مقاومت‌ها را به‌صورت بسته‌ای یا در تعداد بالا تهیه کنید.
مزایای خرید مقاومت 1K 1210 از فروشگاه بازار برق
فروشگاه بازار برق با تنوع بالای قطعات و تجربه فراوان در حوزه تجهیزات الکترونیکی، بهترین گزینه برای خرید مقاومت SMD 1210 است. مزایای خرید از این فروشگاه:
کیفیت بالای قطعات و تضمین اصالت
قیمت رقابتی و مناسب برای خرید عمده
موجودی کامل در انواع مقدارهای اهم و سایز
ارسال سریع به سراسر کشور
پشتیبانی فنی پیش از خرید و پس از تحویل
نحوه نصب و استفاده از مقاومت SMD 1210
نصب این مقاومت بر روی PCB نیاز به ابزار مناسب و دقت دارد. مراحل کلی:
استفاده از پنس مخصوص SMD برای جای‌گذاری مقاومت
لحیم‌کاری با هویه نوک تیز یا هوای گرم
اطمینان از تمیزی محل لحیم و تماس کامل پایه‌ها
تست اهم بعد از لحیم‌کاری برای اطمینان از صحت عملکرد
نکات فنی مهم در استفاده از مقاومت‌های SMD
از دمای لحیم‌کاری بالا خودداری کنید. دمای بیش از حد می‌تواند ساختار داخلی مقاومت را آسیب بزند.
در صورت استفاده در مدارهای نوسانی یا فرکانس بالا، مقدار تلورانس اهمیت بیشتری دارد.
برای تعمیر یا جایگزینی، حتماً از هویه با نوک نازک استفاده کنید.
در زمان طراحی، فضای کافی برای این سایز در نظر بگیرید.
جمع‌بندی
مقاومت 1K SMD سایز 1210 یک قطعه پرکاربرد، با دوام و توان بالا است که در پروژه‌های صنعتی و حرفه‌ای کاربرد فراوان دارد. اگر به دنبال مقاومت قابل اعتماد با قابلیت لحیم‌کاری آسان و عملکرد پایدار هستید، این مدل گزینه‌ای عالی برای شما خواهد بود.
با خرید این محصول از فروشگاه بازار برق، هم از کیفیت و اصالت مطمئن خواهید بود و هم از خدمات حرفه‌ای و مشاوره فنی بهره‌مند خواهید شد.
در این مقاله به بررسی مقاومت 1K SMD سایز 1210؛ انتخاب قدرتمند برای پروژه‌های دقیق الکترونیکی پرداختیم. نظراتتون رو برای ما بنویسید.
