کانکتور پی اچ ال: راهنمای خرید و کاربردهای آن در پروژه‌های الکترونیکی

در پروژه‌های الکترونیکی، انتخاب نوع اتصال بین برد و سیم یکی از عوامل کلیدی در کیفیت و دوام مدار است. استفاده از کانکتور مناسب نه‌تنها فرآیند مونتاژ را ساده‌تر می‌کند، بلکه امکان تعمیر و نگهداری سریع‌تر را نیز فراهم می‌سازد. کانکتور پی اچ ال یکی از گزینه‌های پرکاربرد در پروژه‌های سبک و نیمه‌حرفه‌ای است که به دلیل ابعاد کوچک، نصب آسان و قیمت مناسب، در بین مهندسان و دانشجویان محبوبیت بالایی دارد.

در این مقاله به بررسی مشخصات فنی، کاربردها و نکات مهم در خرید کانکتور پی اچ ال می‌پردازیم تا بتوانید متناسب با نیاز پروژه خود، بهترین انتخاب را داشته باشید.

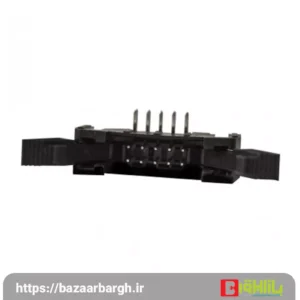

کانکتور پی اچ ال چیست؟

کانکتور پی اچ ال معمولاً به خانواده‌ای از کانکتورهای برد به سیم (Wire to Board) با گام کوچک اطلاق می‌شود که در مدارهای کم‌جریان و سیگنال کاربرد دارند. این کانکتورها اغلب دارای مکانیزم قفل ساده برای جلوگیری از جدا شدن ناخواسته هستند.

ویژگی‌های اصلی:

• ابعاد کوچک و مناسب بردهای فشرده

• مناسب برای جریان‌های پایین

• نصب آسان روی PCB

• قابلیت جداسازی و اتصال مجدد بدون آسیب

این ویژگی‌ها باعث شده تا در بردهای آموزشی، دستگاه‌های قابل حمل و ماژول‌های کنترلی کوچک به‌طور گسترده استفاده شود.

کانکتور پی اچ ال برای پروژه‌های الکترونیکی

در بسیاری از مدارهای دانشجویی و نمونه‌سازی، استفاده از کانکتور پی اچ ال برای پروژه‌های الکترونیکی انتخابی کاربردی است.

کاربردهای رایج شامل:

• اتصال باتری به برد

• ارتباط سنسورها با میکروکنترلر

• ماژول‌های آردوینو و توسعه

• بردهای IoT و تجهیزات هوشمند کوچک

• دستگاه‌های الکترونیکی قابل حمل

به دلیل اندازه کوچک، این کانکتور فضای کمی اشغال می‌کند و در طراحی بردهای کم‌حجم بسیار مناسب است.

برای مشاهده سایر گزینه‌های مشابه می‌توانید به بخش کانکتورهای بردی مراجعه کنید.

مزایای استفاده از کانکتور پی اچ ال

1. طراحی فشرده

مناسب برای پروژه‌هایی که محدودیت فضا دارند.

2. نصب آسان

مدل‌های DIP و SMD بسته به طراحی PCB قابل انتخاب هستند.

3. قیمت اقتصادی

در مقایسه با برخی کانکتورهای صنعتی، هزینه پایین‌تری دارد.

4. نظم‌دهی بهتر سیم‌کشی

به‌جای لحیم مستقیم سیم به برد، اتصال منظم‌تری ایجاد می‌کند.

انواع کانکتور پی اچ ال

این کانکتورها معمولاً در مدل‌های زیر عرضه می‌شوند:

• 2 پین، 3 پین، 4 پین و بیشتر

• مدل عمودی

• مدل زاویه‌دار (راست‌گوشه)

• مدل مادگی و هدر نری

انتخاب تعداد پین و نوع نصب باید متناسب با طراحی مدار انجام شود.

نکات مهم در خرید کانکتور پی اچ ال

در زمان خرید کانکتور پی اچ ال به موارد زیر توجه داشته باشید:

1. گام پین‌ها

معمولاً گام 2.0 یا 2.54 میلی‌متر است؛ حتماً با طراحی برد هماهنگ باشد.

2. ظرفیت جریان

برای مدارهای کم‌جریان مناسب است؛ در صورت نیاز به جریان بالاتر، مدل‌های صنعتی بررسی شوند.

3. کیفیت متریال

بدنه مقاوم در برابر حرارت و پین‌های آبکاری‌شده عمر بیشتری دارند.

4. نوع نصب

DIP برای بردهای ساده و SMD برای طراحی‌های مدرن‌تر کاربرد دارد.

5. برند و تأمین‌کننده

خرید از فروشگاه معتبر باعث کاهش ریسک دریافت قطعه بی‌کیفیت می‌شود.

برای بررسی قیمت‌ها و مدل‌های مختلف می‌توانید به بخش فروشگاه قطعات الکترونیکی مراجعه نمایید.

بررسی قیمت در بازار

قیمت این کانکتور وابسته به موارد زیر است:

• تعداد پین

• نوع نصب

• کیفیت ساخت

• برند تولیدکننده

• میزان سفارش (خرید عمده یا تکی)

در پروژه‌های دانشجویی و تولیدی، خرید عمده معمولاً مقرون‌به‌صرفه‌تر است.

چالش‌های رایج در استفاده

• انتخاب اشتباه گام پین

• لحیم‌کاری نامناسب روی PCB

• استفاده از سیم با قطر نامتناسب

• استفاده در مدارهای با جریان بالاتر از حد مجاز

با رعایت مشخصات فنی و انتخاب مدل مناسب، می‌توان این مشکلات را به حداقل رساند.

مقایسه با سایر کانکتورهای بردی

این جدول نشان می‌دهد که انتخاب نوع کانکتور کاملاً وابسته به نیاز پروژه است.

جمع‌بندی

کانکتور پی اچ ال یکی از گزینه‌های مناسب برای پروژه‌های الکترونیکی سبک و بردهای فشرده است. این کانکتور با طراحی کوچک، نصب آسان و قیمت اقتصادی، انتخابی کاربردی برای دانشجویان، مهندسان و فعالان حوزه الکترونیک محسوب می‌شود.

در هنگام خرید کانکتور پی اچ ال باید به گام پین، ظرفیت جریان، کیفیت ساخت و نوع نصب توجه ویژه داشته باشید. انتخاب صحیح این قطعه می‌تواند عملکرد پایدار و نظم بهتر در سیم‌کشی پروژه‌های شما را تضمین کند.

فروشگاه ما مجموعه‌ای کامل از انواع کانکتورهای پی اچ ال را با مشخصات فنی دقیق ارائه می‌دهد تا بتوانید با اطمینان، مناسب‌ترین گزینه را برای پروژه خود انتخاب نمایید.
