دیتاشیت (Datasheet) چیست؟

دیتاشیت (Datasheet) راهنمای فنی استفاده از یک قطعه الکترونیکی است. در این سند، ویژگی های قطعه، نحوه عملکرد و شرایط استفاده از آن توضیح داده می شود. با وجود کاربرد گسترده دیتاشیت ها، درک اطلاعات موجود در آن ها گاهی دشوار است. دلیل این موضوع آن است که دیتاشیت ها معمولا توسط مهندسان و برای مخاطبانی نوشته می شوند که با اصطلاحات و مفاهیم تخصصی آشنایی دارند؛ به همین دلیل، ممکن است در نگاه اول پیچیده به نظر برسند.

گاهی ممکن است فقط بخواهید برای پیدا کردن اطلاعات مشخصی مانند محدوده ولتاژ کاری، توان خروجی یا حداکثر جریان قابل تحمل، نگاهی سریع به دیتاشیت بیندازید. با این حال، اگر قصد دارید برای اولین بار با استفاده از یک قطعه، مدار طراحی کنید، بهتر است پیش از شروع کار، تمام بخش های مرتبط دیتاشیت را با دقت مطالعه کنید و محدودیت ها و شرایط کاری قطعه را به خوبی بشناسید.


از کجا دیتاشیت قطعات الکترونیکی را پیدا کنیم؟

هزاران و حتی شاید میلیون ها نوع قطعه الکترونیکی مختلف وجود دارد که هر کدام ممکن است دیتاشیت مخصوص به خود را داشته باشند که منابع مختلفی برای پیدا کردن دیتاشیت و کاتالوگ قطعات و ماژول های الکترونیکی وجود دارد که به آن میپردازیم.

به عنوان مثال، در این راهنما قصد داریم دیتاشیت ترانزیستور TIP127 را پیدا کنیم. برای اینکه مراحل آموزش ملموس تر و قابل فهم تر باشند، در ادامه مطلب از همین ترانزیستور به عنوان مثال استفاده می کنیم و قدم به قدم نحوه پیدا کردن دیتاشیت و بررسی اطلاعات فنی آن را یاد می گیریم.

1- دریافت دیتاشیت از وب سایت رسمی سازنده قطعه

بهتر است ابتدا به وب سایت رسمی سازنده قطعه مراجعه کنید. بسیاری از شرکت های تولید کننده قطعات الکترونیکی، فایل دیتاشیت و سایر مستندات فنی محصولات خود را در وب سایتشان منتشر می کنند. برای نمونه، در وب سایت های Texas Instruments، STMicroelectronics، Microchip Technology و غیره می توانید با جست و جوی شماره دقیق قطعه، به دیتاشیت و اطلاعات فنی آن دسترسی پیدا کنید. استفاده از مستندات رسمی سازنده کمک می کند اطلاعات را از منبع اصلی دریافت کنید و احتمال استفاده از دیتاشیت نامرتبط یا مشخصات فنی اشتباه کاهش یابد.

2- جست و جوی شماره دقیق قطعه در گوگل

برای پیدا کردن دیتاشیت یک قطعه الکترونیکی، ابتدا شماره یا نام دقیق قطعه را در گوگل جست وجو کنید و عبارت datasheet را نیز به آن اضافه کنید. برای مثال، اگر قصد دارید دیتاشیت ترانزیستور TIP127 را پیدا کنید، عبارت TIP127 datasheet را در کادر جست وجوی گوگل وارد کنید. با این کار، نتایجی شامل لینک دیتاشیت، وب سایت سازندگان و پایگاه های اطلاعاتی قطعات الکترونیکی نمایش داده می شوند.

برای دقیق تر کردن جست وجو، می توانید نام شرکت سازنده را نیز به عبارت جست وجو اضافه کنید. برای مثال، عبارت ST TIP127 datasheet به شما کمک می کند نتایج مرتبط با ترانزیستور TIP127 تولید شده توسط شرکت STMicroelectronics را پیدا کنید. اگر شماره قطعه طولانی است یا پسوند مشخصی دارد، بهتر است آن را به طور کامل وارد کنید تا نتایج دقیق تری به دست آورید.

پس از نمایش نتایج، بهتر است ابتدا لینک وب سایت رسمی سازنده را بررسی کنید. اگر دیتاشیت را در وب سایت سازنده پیدا نکردید، می توانید از پایگاه های تخصصی را استفاده کنید. در هر صورت، پیش از دانلود یا استفاده از فایل، نام سازنده و شماره قطعه درج شده در دیتاشیت را با قطعه مورد نظر خود مطابقت دهید؛ زیرا قطعاتی با نام های مشابه ممکن است مشخصات فنی متفاوتی داشته باشند.

3- معرفی وب سایت های معتبر برای دانلود دیتاشیت قطعات الکترونیکی

 ● جست وجوی دیتاشیت قطعات در وب سایت AllDatasheet

علاوه بر گوگل، وب سایت های مختلفی برای جست وجو و دریافت دیتاشیت قطعات الکترونیکی وجود دارند. یکی از این منابع، AllDatasheet است که امکان جست وجو در مجموعه گسترده ای از دیتاشیت ها را فراهم می کند.

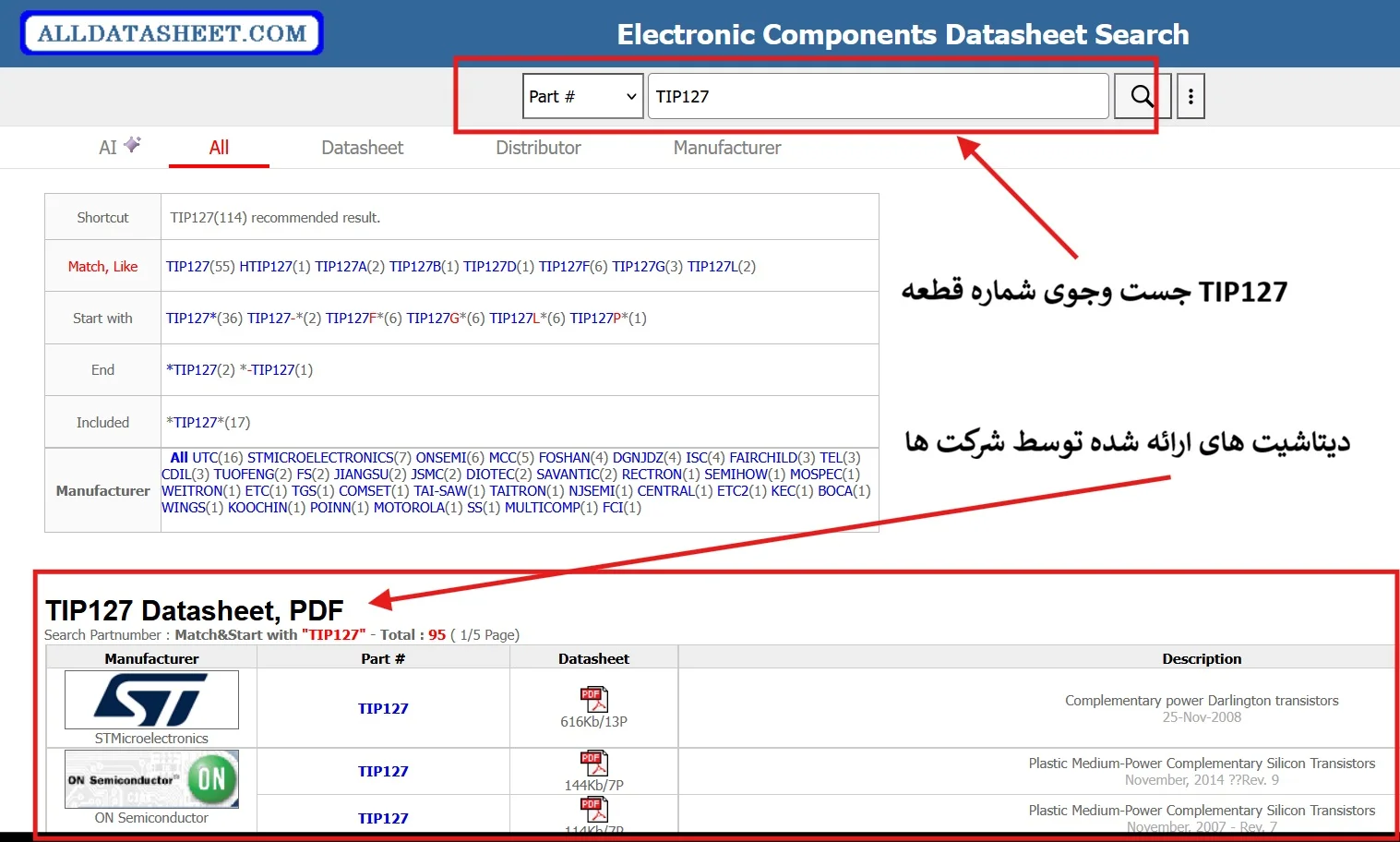

اموزش جست جو در ALLDATASHEET

همان طور که در تصویر مشاهده می کنید، با جست وجوی شماره قطعه TIP127، فهرستی از دیتاشیت های مرتبط نمایش داده می شود. در این فهرست، نام سازنده، شماره قطعه، لینک فایل PDF و توضیح کوتاهی درباره محصول قابل مشاهده است. برای مثال، می توانید دیتاشیت های ارائه شده توسط شرکت های STMicroelectronics و ON Semiconductor را بررسی کنید. هنگام انتخاب فایل، به نام سازنده و مشخصات قطعه توجه داشته باشید تا دیتاشیت متناسب با قطعه مورد نظر خود را پیدا کنید.

 ● جست وجوی دیتاشیت قطعات در وب سایت Datasheet Archive

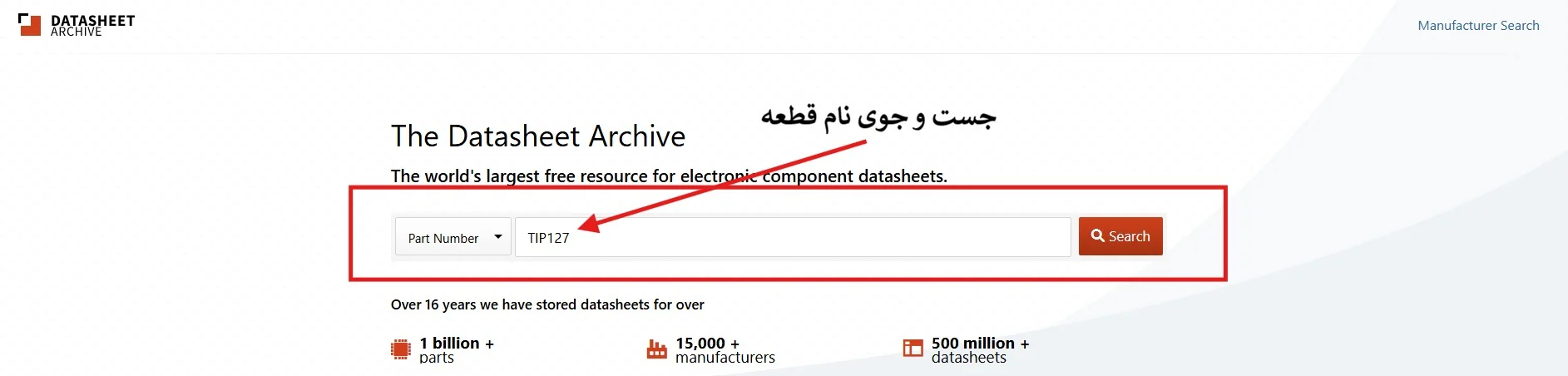

وب سایت Datasheet Archive نیز منبع دیگری برای پیدا کردن دیتاشیت قطعات جدید و قدیمی است.

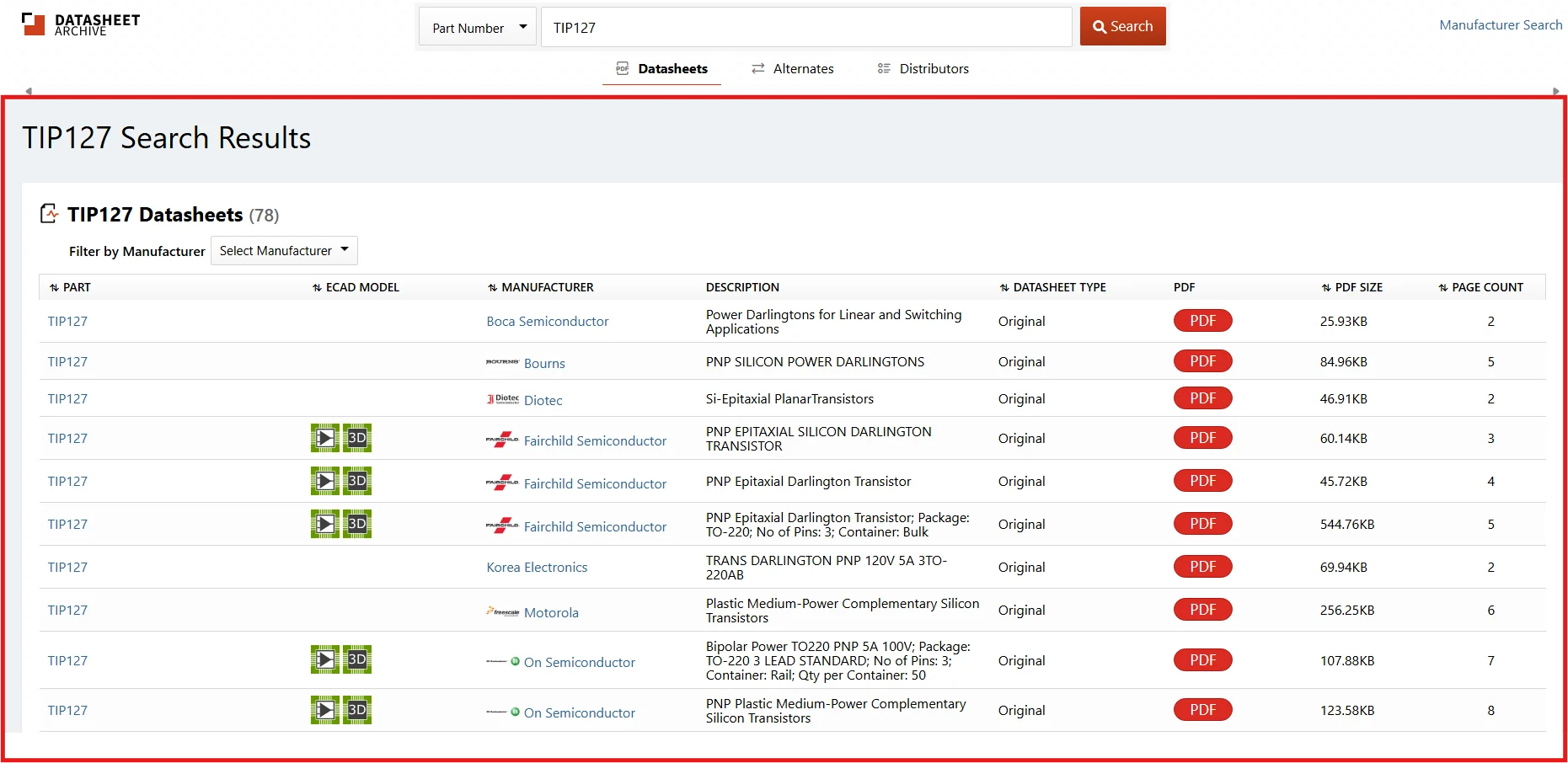

وب سایت دیتاشیت آرشیو نیز مانند AllDatasheet امکان جست وجو و دریافت دیتاشیت قطعات الکترونیکی را فراهم می کند. همان طور که در تصویر می بینید، با جست وجوی شماره قطعه TIP127، فهرستی از دیتاشیت های مرتبط نمایش داده می شود. در این فهرست می توانید نام سازنده، توضیحات قطعه، فرمت فایل، حجم فایل PDF و تعداد صفحات دیتاشیت را مشاهده کنید. همچنین با کلیک روی گزینه PDF، می توانید فایل مورد نظر را باز کنید. وجود چند دیتاشیت برای یک شماره قطعه نشان می دهد که بهتر است پیش از انتخاب فایل، نام سازنده و مشخصات فنی آن را بررسی کنید.

جست وجو و دریافت دیتاشیت قطعات الکترونیکی دیتاشیت آرشیو

 ● جست و جوی دیتاشیت قطعات در وب سایت datasheets.com

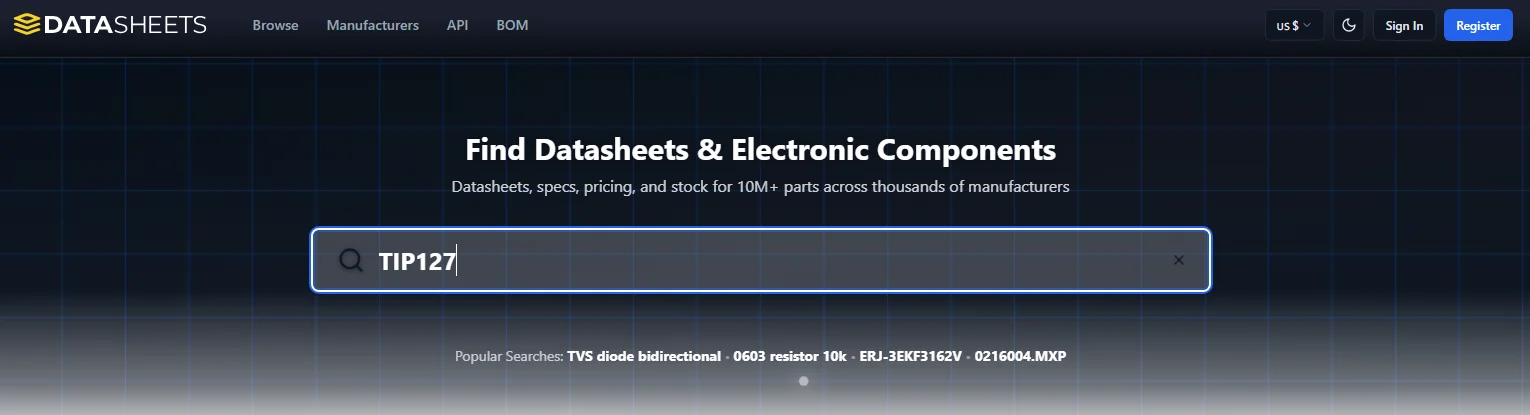

همچنین می توانید از Datasheets.com برای جست وجوی قطعات و بررسی مشخصات فنی آن ها استفاده کنید.

جست جو دستاشیت در سایت DATASHEETS

با این حال، برای اطمینان بیشتر، بهتر است ابتدا به وب سایت رسمی سازنده قطعه مراجعه کنید. بسیاری از شرکت های تولید کننده قطعات الکترونیکی، فایل دیتاشیت و سایر مستندات فنی محصولات خود را در وب سایتشان منتشر می کنند. برای نمونه، در وب سایت های Texas Instruments، STMicroelectronics، Microchip Technology و Analog Devices می توانید با جست وجوی شماره قطعه، به دیتاشیت و اطلاعات فنی محصولات دسترسی پیدا کنید.

4- دریافت دیتاشیت از فروشگاه های اینترنتی قطعات الکترونیکی

یکی دیگر از راه های دسترسی به دیتاشیت، مراجعه به فروشگاه های اینترنتی قطعات الکترونیکی است. برخی از این فروشگاه ها، از جمله بازار برق، اطلاعات فنی و در صورت موجود بودن، فایل دیتاشیت محصولات را در صفحه معرفی هر محصول قرار می دهند. به این ترتیب، هنگام بررسی یا خرید یک قطعه می توانید مشخصات آن را مطالعه کنید و در صورت ارائه شدن فایل، دیتاشیت را نیز دریافت کنید.

در نهایت، هنگام انتخاب دیتاشیت، حتما شماره کامل قطعه، نام سازنده و پسوند مدل را بررسی کنید؛ زیرا قطعاتی با شماره های مشابه ممکن است مشخصات یا شرایط کاری متفاوتی داشته باشند. اگر چند نسخه از دیتاشیت یک قطعه پیدا کردید، در صورت امکان از آخرین نسخه منتشر شده توسط سازنده استفاده کنید.

چگونه دیتاشیت را بخوانیم؟

به طور کلی، بیشتر دیتاشیت ها ساختار مشخص و تقریبا مشابهی دارند و از بخش های جداگانه ای تشکیل شده اند. این بخش ها معمولا شامل معرفی ویژگی های قطعه، مشخصات فنی، نحوه چیدمان پایه ها (Pinout)، جزئیات پکیج، نمودار بلوکی عملکرد و در صورت ارائه، چند مدار نمونه برای استفاده از قطعه هستند. آشنایی با این بخش ها به شما کمک می کند اطلاعات مورد نیاز خود را سریع تر پیدا کنید و قطعه را به درستی در مدار به کار ببرید.

حالا بیایید با بررسی دیتاشیت ترانزیستور TIP127، با بخش های مختلف یک دیتاشیت معمولی آشنا شویم و ببینیم هر بخش چه اطلاعاتی در اختیار ما قرار می دهد.

مشخصات و محدودیت‌های کاری (Absolute Maximum Ratings)

این جدول خط قرمزها و حداکثر توان ترانزیستور را نشان می‌دهد؛ اگر مدار از این مقادیر فراتر برود، قطعه می‌سوزد:

  • حداکثر ولتاژ قابل تحمل (VCEO):
    • برای TIP120 و TIP125: تا ۶۰ ولت
    • برای TIP121: تا ۸۰ ولت
    • برای TIP122 و TIP127: تا ۱۰۰ ولت
  • حداکثر جریان کلکتور (IC): تا ۵ آمپر مداوم (و تا ۸ آمپر لحظه‌ای).
  • جریان بیس (IB): حداکثر ۰.۱۲ آمپر (۱۲۰ میلی‌آمپر).
  • حداکثر توان تلفاتی (PTOT): با هیت‌سینک مناسب تا ۶۵ وات و بدون هیت‌سینک در دمای محیط فقط ۲ وات.

رفتار قطعه را در شرایط مختلف

۱. شکل ۱: ناحیه کار امن (Safe Operating Area – SOA)

  • معنی نمودار: این نمودار نشان می‌دهد که ترانزیستور در چه محدوده‌ای از ولتاژ (VCEV_{CE}) و جریان (ICI_C) می‌تواند سالم کار کند بدون اینکه بسوزد.
  • نکته: خطوط عمودی سمت راست نشان‌دهنده‌ی حداکثر ولتاژ قابل تحمل برای مدل‌های مختلف است (خط اول برای TIP120/125 تا ۶۰ ولت، خط دوم برای TIP121 تا ۸۰ ولت، و خط سوم برای TIP122/127 تا ۱۰۰ ولت). پالس‌های لحظه‌ای هم جریان‌های بالاتری را تا ۱۰ میلی‌ثانیه تحمل می‌کنند.

۲. شکل ۲: نمودار توان کاهشی (Derating Curve)

  • معنی: نشان می‌دهد که با افزایش دمای قطعه (TCT_C)، توان قابل تحمل آن (PtotP_{tot}) افت می‌کند.
  • نکته: تا دمای حدود ۲۵ درجه، قطعه حداکثر توان را دارد؛ اما با داغ شدن قطعه، باید توان کاری را کاهش دهید (به همین دلیل استفاده از هیت‌سینک در جریان‌های بالا حیاتی است).

۳. شکل ۳: ضریب تقویت جریان DC برای ترانزیستورهای NPN (شامل TIP120, TIP121, TIP122)

  • معنی: رابطه بین جریان کلکتور (ICI_C) و میزان تقویت‌کنندگی ترانزیستور (hFEh_{FE}) را در دماهای مختلف نشان می‌دهد.
  • نکته: ضریب تقویت این ترانزیستورهای دارلینگتون بسیار بالا است (معمولاً بین ۱۰۰۰ تا چند هزار)؛ یعنی با یک جریان بسیار کوچک در بیس، می‌توانید جریان بزرگی را در کلکتور سوئیچ کنید. دماهای مختلف (40−40- تا ۱۲۵ درجه) هم روی این مقدار تأثیر دارند.

۴. شکل ۴: ضریب تقویت جریان DC برای ترانزیستورهای PNP (شامل TIP125, TIP127)

  • معنی: دقیقاً مشابه نمودار قبلی است، اما برای مدل‌های منفی یا همان PNP



مدار تست

این تصویر مدار تست (Test Circuit) استاندارد کارخانه سازنده برای بررسی عملکرد سوئیچینگ ترانزیستورهای NPN است که در بخش ۳ دیتاشیت آمده است.

بخش اطلاعات پکیج فیزیکی و ابعاد قطعه (Package information)

  • نوع پکیج (TO-220 نوع H): شکل ظاهری استاندارد قطعه را نشان می‌دهد که دارای بدنه پلاستیکی، زبانه فلزی خنک‌کننده با سوراخ پیچ برای اتصال به هیت‌سینک، و ۳ پایه است.
  • کاربرد این نقشه فیزیکی: این ابعاد برای طراحی برد مدار چاپی (PCB Footprint) در نرم‌افزارهایی مثل آلتیوم دیزاینر (Altium) یا ایگل استفاده می‌ شوند تا فاصله پایه‌ ها، قطر سوراخ‌ ها و ابعاد هیت‌ سینک به درستی در برد لحاظ شوند.

اطلاعات سفارش (Ordering Information)

این جدول راهنمای خرید و سفارش قطعه از شرکت سازنده است و ستون‌های آن به این معنی هستند:

  • Order codes / Marking: کد سفارش و متنی که روی بدنه خود قطعه چاپ می‌شود (مثلاً TIP120 یا TIP122).
  • Polarity: نوع قطبیت ترانزیستور را مشخص می‌کند (مدل‌های TIP120 تا TIP122 از نوع NPN و مدل‌های TIP125 و TIP127 از نوع PNP هستند).
  • Package: نوع قاب و بسته‌بندی فیزیکی قطعه که برای همگی TO-220 است.
  • Packing: نحوه بسته‌بندی کارخانه‌ای برای ارسال (که در اینجا Tube یا همان بسته‌بندی لوله‌ای/خشابی است که معمولاً قطعات پکیج TO-220 را به صورت ردیفی داخل آن قرار می‌دهند).

جمع بندی

دیتاشیت ها یکی از مهم ترین منابع اطلاعاتی برای مهندسان و علاقه مندان به الکترونیک هستند. با یادگیری نحوه خواندن و تفسیر این اسناد، می توانید مشخصات فنی قطعات را بهتر درک کنید، محدودیت های کاری آن ها را بشناسید و با اطمینان بیشتری قطعات مناسب را برای طراحی مدار انتخاب کنید.

اگر به طور مرتب با قطعات الکترونیکی مختلف کار می کنید، بهتر است دیتاشیت قطعات پرکاربرد خود را ذخیره کنید تا هر زمان به اطلاعاتی مانند محدوده ولتاژ کاری، حداکثر جریان، آرایش پایه ها یا شرایط استفاده از قطعه نیاز داشتید، به راحتی به آن ها دسترسی داشته باشید.

امیدواریم این مقاله به شما کمک کرده باشد تا با ساختار دیتاشیت ها و نحوه پیدا کردن اطلاعات مورد نیاز در آن ها آشنا شوید. اگر درباره خواندن دیتاشیت یا مشخصات فنی قطعات الکترونیکی سوالی دارید، می توانید آن را در بخش دیدگاه ها مطرح کنید.
