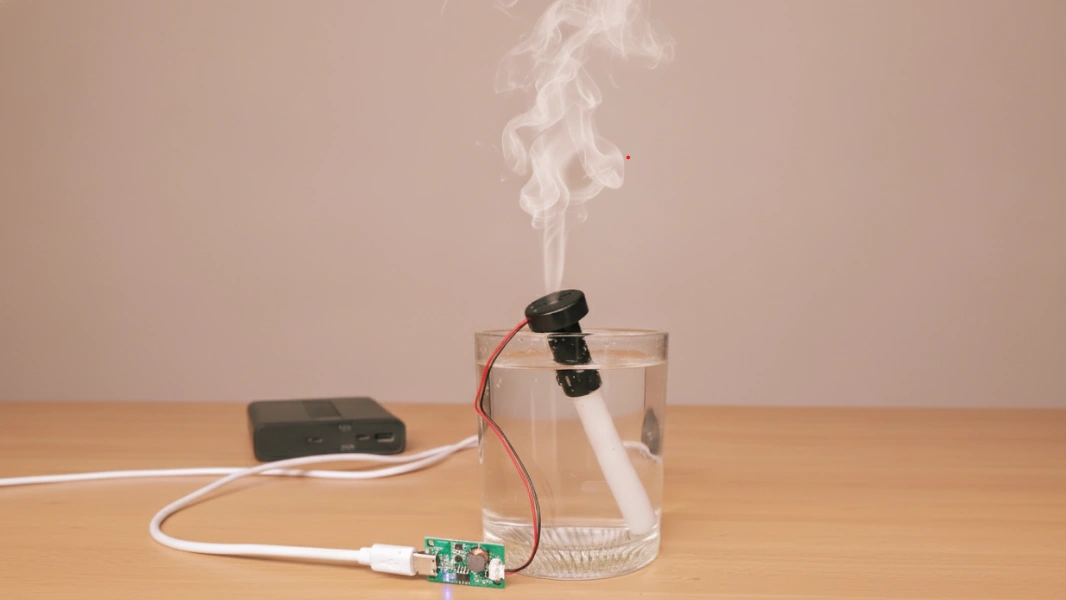

ماژول بخور سرد چگونه مه تولید می کند؟

ماژول بخور سرد التراسونیک یکی از روش های پرکاربرد برای تولید مه سرد است. این ماژول بدون استفاده از المنت حرارتی، آب را به قطرات بسیار ریز تبدیل می کند و آن را به صورت مه در هوا پخش بخور سرد، رطوبت ساز از دستگاه های بخور سرد، رطوبت سازها، آب نماها و پروژه های دکوراتیو از این نوع ماژول استفاده می شود.

عملکرد این ماژول بر پایه ارتعاش یک دیسک پیزوالکتریک است. وقتی مدار راه انداز، سیگنال الکتریکی مناسب را به دیسک پیزو می فرستد، دیسک با سرعت بسیار بالا شروع به لرزش می کند. این لرزش به آب منتقل می شود و سطح آب را به حرکت درمی آورد. در نتیجه، قطرات بسیار ریز از سطح آب جدا می شوند و در هوا معلق می مانند. این ذرات ریز همان چیزی هستند که ما به صورت مه سرد می بینیم.

ماژول بخور سرد التراسونیک چیست؟

ماژول بخور سرد التراسونیک یک قطعه الکترونیکی و مکانیکی است که برای تبدیل آب به مه سرد طراحی شده است. این ماژول معمولا از یک دیسک پیزوالکتریک، مدار راه انداز و در برخی مدل ها از قطعات جانبی مانند نگهدارنده، اسفنج یا کانکتور تغذیه تشکیل می شود.

در این سیستم، آب گرم نمی شود و به نقطه جوش نمی رسد. به جای آن، انرژی الکتریکی به ارتعاش مکانیکی تبدیل می شود و این ارتعاش باعث پخش شدن قطرات بسیار ریز آب در محیط می شود. همین موضوع باعث می شود که خروجی دستگاه، ظاهری شبیه بخار داشته باشد، اما از نظر فنی بیشتر شبیه مه یا آئروسل باشد.

اثر پیزوالکتریک چگونه کار می کند؟

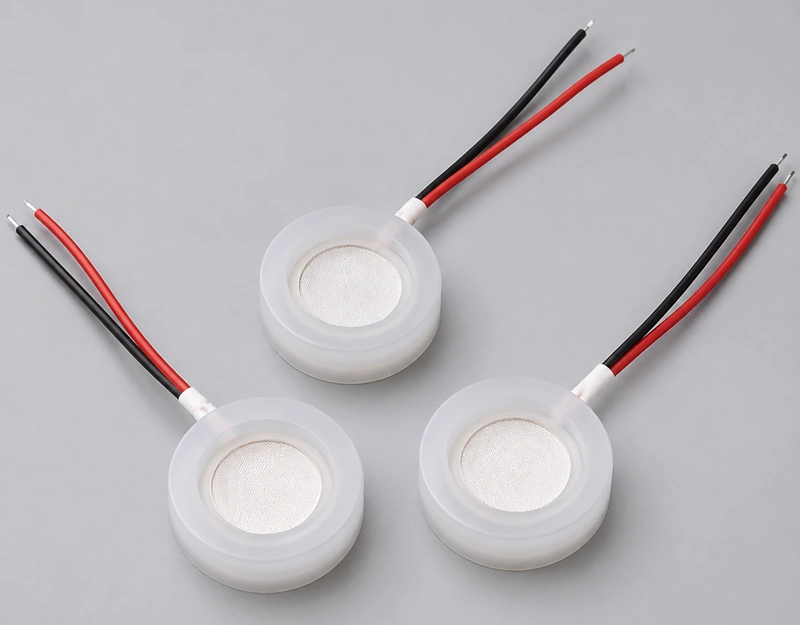

پیزوالکتریک به خاصیتی گفته می شود که برخی مواد سرامیکی دارند. این مواد وقتی ولتاژ الکتریکی دریافت می کنند، دچار تغییر شکل بسیار جزئی می شوند. اگر این ولتاژ به صورت متناوب و با فرکانس بالا اعمال شود، قطعه پیزوالکتریک به سرعت منقبض و منبسط می شود.

در ماژول بخور سرد، همین تغییر شکل سریع باعث ارتعاش دیسک می شود. هرچه این ارتعاش منظم تر و قوی تر باشد، انتقال انرژی به آب بهتر انجام می شود و مه بیشتری تولید می شود.

آب چگونه به مه تبدیل می شود؟

وقتی دیسک پیزوالکتریک شروع به ارتعاش می کند، این لرزش به سطح آب منتقل می شود. در اثر این لرزش، موج های بسیار ریزی روی سطح آب به وجود می آیند. این موج های کوچک به تدریج شدیدتر می شوند و در نهایت باعث جدا شدن قطرات بسیار ریز از سطح آب می شوند.

این قطرات آن قدر کوچک هستند که به راحتی در هوا معلق می مانند. به همین دلیل، خروجی ماژول به صورت یک مه نرم و یکنواخت دیده می شود. هرچه اندازه قطرات کمتر باشد، مه ظریف تر و ماندگارتر خواهد بود.

چرا این مه سرد است؟

در بخور سرد التراسونیک، آب حرارت نمی بیند و تبخیر حرارتی انجام نمی شود. به همین دلیل، دمای بخار یا مه خروجی بالا نمی رود و دستگاه به عنوان بخور سرد شناخته می شود.

در واقع، چیزی که از دستگاه خارج می شود بخار واقعی به معنای فیزیکی نیست، بلکه مجموعه ای از قطرات بسیار ریز آب است که در هوا پخش شده اند. این تفاوت باعث می شود بخور سرد مصرف انرژی کمتری داشته باشد و برای استفاده طولانی مدت مناسب تر باشد.

نقش فرکانس در عملکرد ماژول چیست؟

فرکانس یکی از مهم ترین عوامل در عملکرد ماژول بخور سرد است. هر دیسک پیزوالکتریک در یک بازه فرکانسی مشخص بهترین عملکرد را دارد. اگر، ارتس مدار راه انداز با این محدوده هماهنگ باشد، ارتعاش دیسک بیشتر می شود و تولید مه افزایش پیدا می کند.

اگر فرکانس مناسب نباشد، ممکن است حجم مه کمتر شود یا ماژول با راندمان پایین کار کند. به همین دلیل، کیفیت مدار راه انداز تاثیر زیادی بر عملکرد نهایی دستگاه دارد.

مدار راه انداز چه کاری انجام می دهد؟

دیسک پیزوالکتریک را نمی‌توان مانند یک موتور یا لامپ مستقیماً به منبع تغذیه متصل کرد. این قطعه برای ایجاد ارتعاش مناسب به یک سیگنال متناوب با فرکانس و دامنه مناسب نیاز دارد.

در برخی طراحی ها، مدار راه انداز از اجزایی مثل سلف و خازن هم استفاده می کند تا فرکانس مناسب را تنظیم کند. این کار باعث می شود انرژی بیشتری به دیسک منتقل شود و بازده تولید مه بالاتر برود.

اگر به دنبال یک راهکار آماده برای ساخت این نوع سیستم تولید بخار و سایر ماژول های کاربردی هستید، می‌توانید برای خرید ماژول متناسب با پروژه خود اقدام کنید.

مدار راه‌انداز معمولاً وظایف زیر را انجام می‌دهد:

• تولید سیگنال با فرکانس بالا؛
• تأمین انرژی مورد نیاز دیسک پیزوالکتریک؛
• نزدیک نگه داشتن فرکانس کاری به محدوده رزونانس؛
• کنترل توان و شدت تولید مه؛
• جلوگیری از وارد شدن فشار بیش از حد به دیسک و مدار.

چه عواملی بر میزان تولید مه اثر می گذارند؟

میزان مه تولید شده به چند عامل مهم بستگی دارد:

• فرکانس کاری مدار
• توان ورودی
• کیفیت دیسک پیزوالکتریک
• عمق آب
• تمیزی سطح دیسک
• دمای آب
• نوع طراحی ماژول

اگر آب بیش از حد کم باشد، دیسک به خوبی خنک نمی شود و ممکن است آسیب ببیند. اگر آب بیش از حد زیاد باشد هم عملکرد مه سازی ممکن است کاهش پیدا کند. به همین دلیل، رعایت شرایط درست استفاده اهمیت زیادی دارد.

اندازه قطرات مه چقدر است؟

اندازه قطرات تولید شده به عوامل مختلفی بستگی دارد؛ از جمله:

• فرکانس ارتعاش؛
• دامنه ارتعاش؛
• توان ورودی؛
• دمای آب؛
• ویسکوزیته مایع؛
• کشش سطحی آب؛
• عمق آب روی دیسک؛
• وضعیت سطح پیزو الکتریک.

در مه‌ سازهای التراسونیک، قطرات می‌ توانند در محدوده چند میکرومتر تولید شوند. برخی منابع فنی برای مه‌ سازهای رایج، محدوده تقریبی 1 تا 10 میکرومتر را ذکر می‌کنند؛ اما این مقدار برای همه ماژول‌ ها ثابت نیست و باید بر اساس مشخصات سازنده یا اندازه‌ گیری آزمایشگاهی بررسی شود.

هرچه قطرات کوچک‌ تر باشند، مدت بیشتری در هوا معلق می‌ مانند و مه ظریف‌ تری ایجاد می‌کنند. در مقابل، قطرات بزرگ‌ تر سریع‌تر روی سطوح می‌ نشینند و ممکن است اطراف محل استفاده را مرطوب کنند.

استفاده از چه آبی برای ماژول بهتر است؟

آب شهری معمولاً دارای املاح محلول است. در صورت استفاده طولانی‌ مدت، این املاح ممکن است به شکل رسوب روی دیسک، مخزن یا سطوح اطراف دیده شوند.

برای کاهش رسوب مخزن و سطح دیسک باید به‌ صورت دوره‌ ای تمیز شوند.

تمیز نکردن مخزن می‌تواند باعث تجمع رسوب، کاهش توان تولید مه و ایجاد آلودگی در آب شود. در کاربردهای خانگی یا محیط‌ های بسته، رعایت دستور العمل‌ های بهداشتی سازنده اهمیت زیادی دارد.

جمع بندی

ماژول بخور سرد التراسونیک با استفاده از ارتعاش سریع دیسک پیزوالکتریک، آب را به قطرات بسیار ریز تبدیل می کند و آن را به شکل مه سرد در هوا پخش می کند. این فرایند بدون حرارت انجام می شود، مصرف انرژی کمی دارد و برای کاربردهای مختلف خانگی، صنعتی و دکوراتیو مناسب است.

اگر بخواهیم ساده بگوییم، این ماژول با لرزش بسیار سریع، سطح آب را می شکند و مه ایجاد می کند. همین سادگی در کنار بازده مناسب، باعث شده است که یکی از پرکاربردترین روش های تولید مه سرد در پروژه های مختلف باشد.



---

منابع

• Lang, R. J. (1962). Ultrasonic Atomization of Liquids. The Journal of the Acoustical Society of America.

DOI: 10.1121/1.1909020

• Piezo Direct. How Ultrasonic Atomizer Transducers Work.

https://piezodirect.com/how-ultrasonic-atomizer-transducers-work/

• Grafito Innovations. Ultrasonic Humidifier Piezo Mist Generator Guide.

https://grafito.in/blog/ultrasonic-humidifier-piezo-mist-generator-guide/

• Ultrasonic Atomization – Wikipedia.

https://en.wikipedia.org/wiki/Ultrasonic_atomization

• Simon et al. (2015). Ultrasonic atomization of liquids in drop-chain acoustic fountains.

https://pmc.ncbi.nlm.nih.gov/articles/PMC4428615/
