آی‌سی اپتوکوپلر: ایزولاتور نوری ایمن در مدارهای الکترونیکی

آی‌سی اپتوکوپلر از قطعات حیاتی در سیستم‌های الکترونیکی محسوب می‌شوند که با استفاده از نور، سیگنال‌های الکتریکی را بین دو بخش مدار منتقل می‌کنند. این تراشه‌ها با ایجاد ایزولاسیون گالوانیکی، ایمنی و قابلیت اطمینان سیستم را به میزان قابل توجهی افزایش می‌دهند.

ساختار داخلی و اصول عملکرد

اجزای اصلی

یک اپتوکوپلر typically از یک LED مادون قرمز و یک فوتوترینسیستور تشکیل شده است. وقتی جریان به LED ورودی اعمال می‌شود، نور تولید می‌کند. سپس این نور توسط فوتوترینسیستور دریافت شده و به سیگنال الکتریکی تبدیل می‌گردد.

مکانیزم ایزولاسیون

ایزولاسیون typically تا ۵۰۰۰ ولت قابل دستیابی است. این ویژگی از انتقال نویز و ولتاژهای بالا بین بخش‌های مختلف مدار جلوگیری می‌کند. در نتیجه، ایمنی کاربر و دستگاه تضمین می‌شود.

انواع اپتوکوپلر

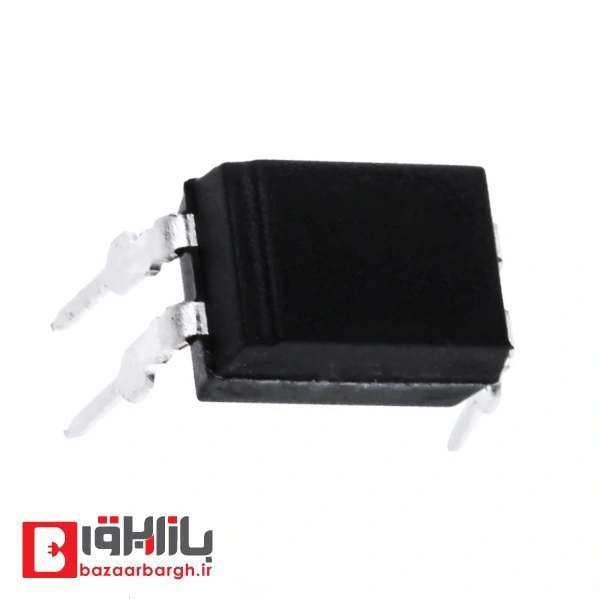

اپتوکوپلر‌های ترانزیستوری

متداول‌ترین نوع محسوب می‌شوند. بهره جریان typically بین ۱۰۰٪ تا ۶۰۰٪. مناسب برای کاربردهای عمومی.

اپتوکوپلر‌های دارلینگتون

بهره جریان بسیار بالاتری دارند. typically تا ۱۰۰۰۰٪. مناسب برای سیگنال‌های ضعیف.

اپتوکوپلر‌های TRIAC

مخصوص کنترل بارهای AC طراحی شده‌اند. توانایی سوئیچینگ ولتاژهای بالا. مناسب رله‌های حالت جامد.

پارامترهای فنی کلیدی

مشخصات ایزولاسیون

ولتاژ ایزولاسیون typically ۲۵۰۰ تا ۵۰۰۰ ولت RMS. مقاومت عایقی typically ۱۰^۱۱ تا ۱۰^۱۳ اهم. ظرفیت خازنی typically ۰٫۵ تا ۲ پیکوفاراد.

مشخصات انتقال

نسبت انتقال جریان (CTR) typically ۵۰٪ تا ۶۰۰٪. زمان پاسخ typically ۳ تا ۲۰ میکروثانیه. ولتاژ جمع‌کننده typically ۳۰ تا ۸۰ ولت.

کاربردهای صنعتی

سیستم‌های قدرت

کنترل اینورترهای صنعتی. ایزوله کردن سنسورهای جریان. محافظت در برابر ولتاژهای لحظه‌ای.

تجهیزات پزشکی

ایزوله کردن بخش‌های پرتوان. جلوگیری از شوک الکتریکی. انتقال سیگنال‌های حیاتی.

سیستم‌های ارتباطی

جداسازی پورت‌های سریال. حفاظت از تجهیزات شبکه. ایزوله کردن رابط‌های صنعتی.

مزایای استفاده از اپتوکوپلر

ایمنی بالا

جلوگیری از انتقال ولتاژهای خطرناک. محافظت از کاربر و تجهیزات. کاهش ریسک آتش‌سوزی.

کاهش نویز

حذف نویزهای common-mode. بهبود کیفیت سیگنال. افزایش دقت اندازه‌گیری.

انعطاف‌پذیری

امکان ارتباط بین سطوح ولتاژ مختلف. سازگاری با انواع سیگنال‌ها. قابلیت استفاده در فرکانس‌های مختلف.

خانواده‌های معروف

سری PC817

اپتوکوپلر ترانزیستوری عمومی. CTR typically ۵۰٪ تا ۶۰۰٪. بسته‌بندی DIP-4.

سری MOC3063

اپتوکوپلر TRIAC. دارای تشخیص عبور از صفر. مناسب بارهای القایی.

سری IL717

اپتوکوپلر پرسرعت. زمان پاسخ typically ۰٫۵ میکروثانیه. مناسب ارتباطات دیجیتال.

ملاحظات طراحی مهم

انتخاب مقاومت محدودکننده

محاسبه دقیق جریان LED. درنظرگیری تغییرات CTR. انتخاب توان مناسب مقاومت.

مدیریت حرارتی

تأثیر دما روی CTR. درنظرگیری تلفات توان. استفاده از هیت‌سینک در صورت نیاز.

مسائل فرکانس بالا

تأثیر ظرفیت خازنی. محدودیت‌های سرعت انتقال. استفاده از مدل‌های پرسرعت.

تولیدکنندگان برتر

Broadcom

پیشرو در اپتوکوپلر‌های صنعتی

Vishay

تولیدکننده اپتوکوپلر‌های با کیفیت

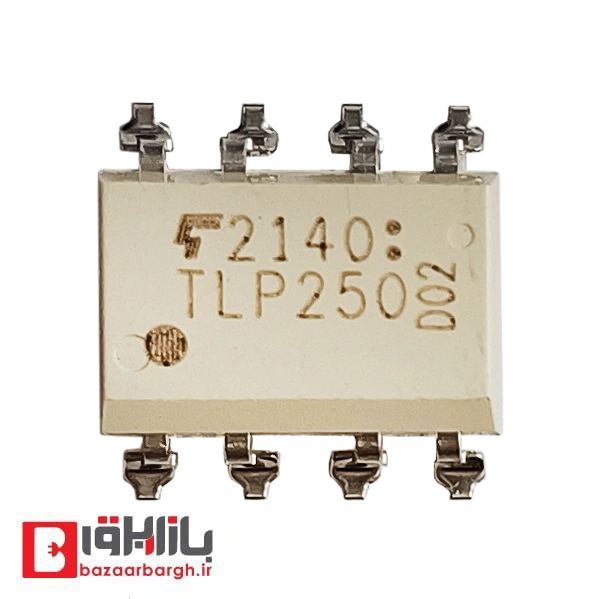

Toshiba

تخصص در اپتوکوپلر‌های پرسرعت

راهنمای انتخاب

تحلیل نیازهای ایزولاسیون

ولتاژ ایزولاسیون مورد نیاز. نرخ تغییر ولتاژ مشترک. فرکانس کاری سیستم.

ملاحظات سیگنال

سرعت انتقال مورد نیاز. دقت CTR. پایداری دمایی.

شرایط محیطی

محدوده دمایی کاری. رطوبت محیط. شرایط لرزش و ضربه.

نکته پایانی:
انتخاب آی‌سی اپتوکوپلر مناسب نیازمند تحلیل دقیق شرایط کاری و الزامات ایمنی است. بنابراین، همیشه از محصولات با کیفیت استفاده کنید. همچنین، تست ایزولاسیون دوره‌ای را فراموش نکنید. در نهایت، مشورت با متخصصان این حوزه را در اولویت قرار دهید.
