RFID چیست؟ نحوه کار، انواع، کاربردها و تفاوت RFID با NFC

فناوری RFID یکی از روش‌های شناسایی و تبادل اطلاعات به‌صورت بی‌سیم است که امکان شناسایی اشیا، افراد یا تجهیزات را بدون نیاز به تماس مستقیم فراهم می‌کند. در یک سیستم RFID، اطلاعات شناسایی روی یک تگ یا کارت ذخیره می‌شود و یک ریدر یا خوانشگر RFID با استفاده از امواج رادیویی اطلاعات آن را دریافت می‌کند.

امروزه RFID در کاربردهایی مانند کنترل تردد، شناسایی کالا، مدیریت تجهیزات، انبارداری، حضور و غیاب و بسیاری از پروژه‌ های الکترونیکی مورد استفاده قرار می‌گیرد. از طرف دیگر، وجود ماژول‌ های آماده باعث شده استفاده از این فناوری در پروژه‌های مبتنی بر میکروکنترلرهایی مانند آردوینو نیز ساده‌تر شود.

در این مقاله بررسی می‌کنیم RFID چیست، چگونه کار می‌کند، چه انواعی دارد، از چه فرکانس‌هایی استفاده می‌کند، چه تفاوتی با NFC دارد و برای انتخاب یک ماژول RFID مناسب باید به چه نکاتی توجه کرد.

RFID چیست؟

RFID مخفف Radio Frequency Identification به معنی «شناسایی از طریق امواج رادیویی» است. این فناوری برای شناسایی خودکار یک شیء یا فرد از طریق اطلاعاتی که در یک تگ RFID ذخیره شده استفاده می‌شود.

یک سیستم معمول RFID از حداقل یک تگ و یک خوانشگر یا Reader تشکیل می‌شود. تگ RFID معمولاً شامل یک تراشه و آنتن است و می‌تواند یک شناسه یا اطلاعات مشخص را در خود نگهداری کند. ریدر نیز با ایجاد میدان یا سیگنال رادیویی، تگ را شناسایی کرده و اطلاعات آن را دریافت می‌ کند.

برخلاف بارکد که معمولاً برای خواندن به دید مستقیم میان اسکنر و برچسب نیاز دارد، RFID می‌تواند اطلاعات را بدون تماس مستقیم و در بسیاری از کاربردها بدون قرار گرفتن تگ دقیقاً در مقابل ریدر دریافت کند.

به همین دلیل، RFID در سیستم‌هایی که سرعت شناسایی و حذف عملیات دستی اهمیت دارد، کاربرد زیادی پیدا کرده است.

RFID چگونه کار می‌کند؟

نحوه کار RFID به نوع سیستم و فرکانس مورد استفاده بستگی دارد، اما روند کلی را می‌توان ساده توضیح داد.

ابتدا خوانشگر RFID سیگنال یا میدان رادیویی مورد نیاز را ایجاد می‌کند. هنگامی که تگ مناسب در محدوده عملکرد ریدر قرار می‌گیرد، ارتباط میان تگ و خوانشگر برقرار می‌شود.

در تگ‌های غیرفعال یا Passive RFID، تگ باتری داخلی ندارد و انرژی مورد نیاز تراشه از میدان ایجادشده توسط خوانشگر تأمین می‌شود. تراشه پس از فعال شدن، اطلاعات ذخیره‌شده را از طریق ارتباط رادیویی به ریدر منتقل می‌کند. ریدر نیز این اطلاعات را دریافت و به داده قابل پردازش تبدیل می‌کند.

در سیستم‌های Active RFID، تگ دارای منبع تغذیه است و می‌تواند سیگنال خود را ارسال کند. این نوع تگ‌ها معمولاً برای کاربردهایی که به برد بیشتر یا ارسال مستقل اطلاعات نیاز دارند استفاده می‌شوند.

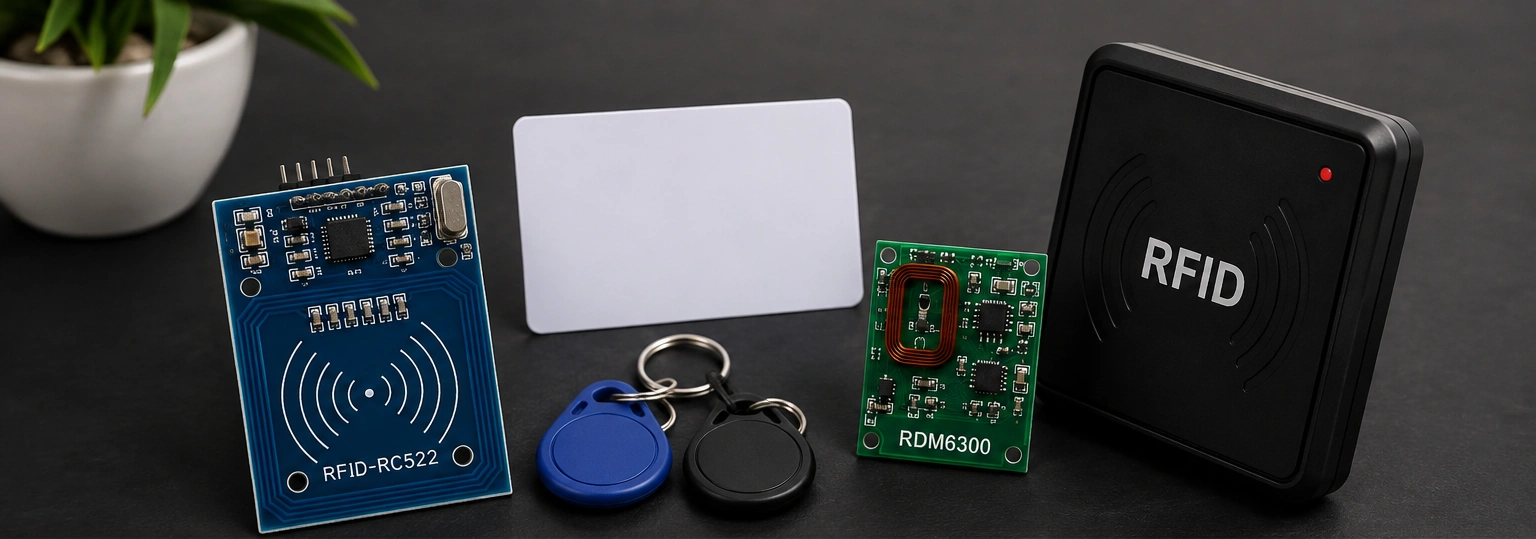

اجزای اصلی سیستم RFID

برای درک بهتر اینکه RFID چیست، باید اجزای اصلی یک سیستم RFID را بشناسیم.

تگ RFID

تگ RFID بخشی است که اطلاعات شناسایی را در خود نگهداری می‌کند. تگ می‌تواند به شکل کارت، جاسوئیچی، برچسب یا فرم‌های دیگر ساخته شود.

یک تگ معمولی از یک تراشه و آنتن تشکیل شده است. نوع تراشه، آنتن، فرکانس کاری و طراحی تگ روی عملکرد آن تأثیر می‌گذارند.

ریدر RFID

ریدِر یا Reader وظیفه برقراری ارتباط با تگ و دریافت اطلاعات را بر عهده دارد. بسته به نوع سیستم، ریدر می‌ تواند اطلاعات یک تگ را در فاصله کوتاه بخواند یا برای کاربرد های صنعتی و انبارداری، تعداد بیشتری تگ را در فاصله بالاتری شناسایی کند.

آنتن

آنتن برای ایجاد یا دریافت میدان رادیویی استفاده می‌شود و طراحی آن یکی از عوامل مهم در عملکرد سیستم RFID است. اندازه، شکل، فرکانس کاری و نحوه قرارگیری آنتن می‌تواند روی فاصله و کیفیت ارتباط اثر بگذارد.

نرم‌افزار یا سیستم کنترل

در بسیاری از کاربردهای عملی، اطلاعات دریافت‌ شده از ریدر به یک میکروکنترلر، کامپیوتر یا سیستم مدیریت منتقل می‌شود. این بخش می‌ تواند بر اساس شناسه دریافت‌ شده تصمیم بگیرد که چه عملی انجام شود؛ برای مثال، اجازه ورود صادر کند یا یک کالا را در سیستم ثبت کند.

انواع RFID بر اساس فرکانس

یکی از مهم‌ترین موارد در انتخاب سیستم RFID، فرکانس کاری است. سه محدوده اصلی که در سیستم‌های RFID بسیار رایج هستند عبارت‌اند از LF، HF و UHF.

RFID با فرکانس پایین LF

سیستم‌ های LF معمولاً در محدوده حدود 125 تا 134 کیلوهرتز کار می‌کنند. این فناوری در کاربردهایی مانند کنترل تردد، شناسایی حیوانات و برخی سیستم‌های شناسایی نزدیک مورد استفاده قرار می‌گیرد.

یکی از نمونه‌های رایج در این گروه، سیستم‌های RFID با فرکانس 125KHz هستند.

برد خواندن در سیستم‌ های LF معمولاً کوتاه است، اما این فناوری در برخی شرایط محیطی مانند حضور آب عملکرد مناسبی دارد و برای کاربردهای نزدیک گزینه مناسبی محسوب می‌شود. البته فاصله واقعی خواندن به طراحی تگ، آنتن، ریدر و شرایط محیطی بستگی دارد.

RFID با فرکانس بالا HF

سیستم‌های HF معمولاً با فرکانس 13.56MHz کار می‌کنند. این محدوده در کارت‌های بدون تماس، کنترل دسترسی، شناسایی و برخی کاربردهای NFC مورد استفاده قرار می‌گیرد.

ماژول‌هایی مانند RC522 در این خانواده قرار می‌گیرند و برای پروژه‌های الکترونیکی و میکروکنترلری بسیار شناخته‌شده هستند.

RFID با فرکانس UHF

RFID در محدوده UHF معمولاً در بازه حدود 860 تا 960MHz قرار دارد. این فناوری برای کاربردهایی مانند انبارداری، ردیابی کالا و شناسایی اقلام در فاصله بیشتر مورد استفاده قرار می‌گیرد.

در نتیجه، نمی‌توان گفت یک فرکانس RFID برای همه کاربردها بهترین است. انتخاب فرکانس باید بر اساس فاصله مورد نیاز، نوع تگ، محیط، نوع کالا و کاربرد سیستم انجام شود.

تگ RFID چیست؟

تگ RFID وسیله‌ ای است که اطلاعات شناسایی را در اختیار سیستم RFID قرار می‌دهد. این تگ می‌تواند اطلاعات محدودی مانند یک شناسه منحصر به‌ فرد داشته باشد یا در مدل‌ های دارای حافظه، اطلاعات بیشتری را ذخیره کند.

تگ‌ها از نظر شکل ظاهری نیز بسیار متنوع هستند. کارت RFID، تگ جاسوئیچی و برچسب RFID از نمونه‌های رایج هستند.

کارت RFID فرکانس 125 کیلوهرتز

کارت‌های RFID با فرکانس 125KHz برای سیستم‌هایی مانند کنترل تردد و شناسایی نزدیک استفاده می‌شوند و باید با ریدر سازگار با همین فرکانس مورد استفاده قرار گیرند.

در فروشگاه بازار برق، کارت RFID فرکانس 125 کیلوهرتز نیز برای استفاده در سیستم‌های سازگار با این فرکانس موجود است.

تگ RFID طرح جاسوئیچی 125K

تگ‌های جاسوئیچی RFID یکی دیگر از فرم‌های رایج تگ هستند. اندازه کوچک و امکان حمل آسان باعث شده این مدل در سیستم‌های کنترل دسترسی و شناسایی نزدیک کاربرد زیادی داشته باشد.

تگ RFID از نوع MIFARE با فرکانس 13.56MHz

تگ‌های MIFARE در محدوده 13.56MHz قرار می‌گیرند و برای استفاده با ریدرهای سازگار با این فناوری طراحی شده‌اند. بنابراین هنگام انتخاب تگ، صرفاً ظاهر آن کافی نیست و باید فرکانس و استاندارد سازگاری آن با ریدر بررسی شود.

ماژول RFID چیست؟

ماژول RFID یک برد الکترونیکی آماده است که بخش‌هایی مانند مدار خوانش RFID، ارتباط با تگ و رابط ارتباطی را در اختیار پروژه قرار می‌دهد.

استفاده از ماژول‌های آماده، پیاده‌سازی سیستم RFID را برای پروژه‌های الکترونیکی ساده‌تر می‌کند. به جای طراحی کامل مدار فرستنده، گیرنده و بخش پردازش RFID، می‌توان از یک ماژول آماده در کنار میکروکنترلر استفاده کرد.

در پروژه‌های مختلف می‌توان این ماژول‌ها را در کنار آردوینو، ESP32، بردهای توسعه و سایر کنترلرها به کار برد.

اگر به دنبال آشنایی با انواع بردها و تجهیزات مورد استفاده در پروژه‌های الکترونیکی هستید، می‌توانید مجموعه ماژول الکترونیکی را نیز بررسی کنید.

ماژول RFID RDM6300 125KHz

RDM6300 یکی از ماژول‌های RFID با فرکانس 125KHz است که برای خواندن تگ‌ها و کارت‌های سازگار با این محدوده فرکانسی مورد استفاده قرار می‌گیرد.

این ماژول می‌تواند برای پروژه‌هایی مانند شناسایی افراد، کنترل دسترسی، ثبت ورود و خروج و پروژه‌های میکروکنترلری مورد استفاده قرار گیرد.

اگر پروژه شما با تگ‌های RFID فرکانس 125KHz کار می‌کند، انتخاب یک ماژول سازگار با همین فرکانس اهمیت زیادی دارد.

↩︎ برای بررسی مشخصات فنی، قیمت و شرایط خرید، می‌توانید ماژول RFID RDM6300 125KHz را در صفحه محصول بررسی کنید.

ماژول RFID RC522

RC522 یکی از شناخته‌شده‌ترین ماژول‌های RFID برای پروژه‌های الکترونیکی و آموزشی است. این ماژول در محدوده 13.56MHz کار می‌کند و به دلیل استفاده گسترده در پروژه‌های میکروکنترلری، گزینه‌ای محبوب برای نمونه‌سازی و ساخت پروژه‌های مبتنی بر آردوینو محسوب می‌شود.

RC522 را می‌توان در پروژه‌هایی مانند کنترل دسترسی، شناسایی کارت، قفل الکترونیکی و سیستم‌های ثبت ورود و خروج به کار برد.

نکته مهم این است که RC522 با تگ‌های 125KHz سازگار نیست؛ زیرا در محدوده فرکانسی 13.56MHz فعالیت می‌کند. بنابراین هنگام انتخاب ماژول و تگ باید به فرکانس و استاندارد ارتباطی توجه کرد.

↩︎ برای بررسی مشخصات فنی، قیمت و شرایط خرید، می‌توانید ماژول RFID RC522 را در صفحه محصول بررسی کنید.

ماژول RFID خواندن و نوشتن PN532

PN532 یک ماژول ارتباطی مبتنی بر فناوری NFC در محدوده 13.56MHz است که می‌تواند در پروژه‌هایی برای خواندن و نوشتن تگ‌های سازگار و برقراری ارتباط نزدیک مورد استفاده قرار گیرد.

این ماژول به‌خصوص برای پروژه‌هایی که علاوه بر شناسایی تگ، به قابلیت‌های گسترده‌تر ارتباطی در محدوده NFC نیاز دارند، گزینه قابل توجهی است.

به همین دلیل، PN532 را نباید صرفاً با ماژول‌های RFID ساده 125KHz مقایسه کرد؛ بلکه باید بر اساس قابلیت مورد نیاز پروژه انتخاب شود.

↩︎ برای بررسی مشخصات فنی، قیمت و شرایط خرید، می‌توانید ماژول RFID خواندن و نوشتن PN532 در صفحه محصول بررسی کنید.

RFID در کنترل تردد

یکی از شناخته‌شده‌ترین کاربردهای RFID، کنترل تردد است.

در یک سیستم کنترل تردد RFID، برای هر فرد یک کارت یا تگ اختصاص داده می‌شود. هنگامی که تگ مقابل ریدر قرار می‌گیرد، شناسه آن خوانده می‌شود و سیستم بر اساس اطلاعات ثبت‌شده درباره دسترسی فرد تصمیم‌گیری می‌کند.

برای کاربردهای آماده کنترل تردد، محصولاتی مانند دستگاه اکسس کنترل تردد RFID 125KHz مدل RFID-T11 می‌توانند مورد استفاده قرار گیرند.

در این نوع کاربرد، انتخاب تگ و دستگاه باید بر اساس فرکانس و فناوری مورد استفاده انجام شود.

کاربردهای RFID چیست؟

RFID به دلیل امکان شناسایی بدون تماس، در حوزه‌های مختلف استفاده می‌شود. مهم‌ترین کاربردها عبارت‌اند از:

کنترل دسترسی

استفاده از کارت یا تگ برای ورود به ساختمان، اتاق، مجموعه یا بخش‌های مشخص یکی از کاربردهای رایج RFID است.

حضور و غیاب

می‌توان از کارت‌ها یا تگ‌های RFID برای ثبت ورود و خروج افراد استفاده کرد.

شناسایی کالا و تجهیزات

در انبارها و محیط‌های کاری می‌توان تجهیزات و کالاها را به تگ RFID مجهز کرد تا شناسایی آنها سریع‌تر انجام شود.

پروژه‌ های الکترونیکی

ماژول‌های RFID امکان استفاده از این فناوری را در پروژه‌های دانشجویی، آموزشی و DIY فراهم کرده‌اند. برای مثال، می‌توان با RC522 یک سیستم قفل الکترونیکی ساخت که تنها با کارت یا تگ مجاز فعال شود.

سیستم‌ های هوشمند

RFID می‌تواند در کنار سایر فناوری‌های ارتباطی و کنترلرها در پروژه‌های هوشمند مورد استفاده قرار گیرد.

تفاوت RFID و NFC چیست؟

RFID و NFC به دلیل استفاده از ارتباط بی‌سیم نزدیک، گاهی با یکدیگر اشتباه گرفته می‌شوند؛ اما این دو اصطلاح دقیقاً معادل یکدیگر نیستند.

RFID یک خانواده گسترده از فناوری‌های شناسایی رادیویی است که در محدوده‌های فرکانسی مختلف مانند LF، HF و UHF استفاده می‌شود. NFC نیز یک فناوری ارتباط نزدیک است که در فرکانس 13.56MHz فعالیت می‌کند و بر پایه فناوری HF RFID توسعه یافته است.

به زبان ساده:

RFID یک مفهوم گسترده‌تر است، در حالی که NFC یک فناوری ارتباط نزدیک در محدوده 13.56MHz با قابلیت‌ها و استانداردهای مشخص است.

بنابراین هر سیستم RFID را نمی‌توان NFC در نظر گرفت.

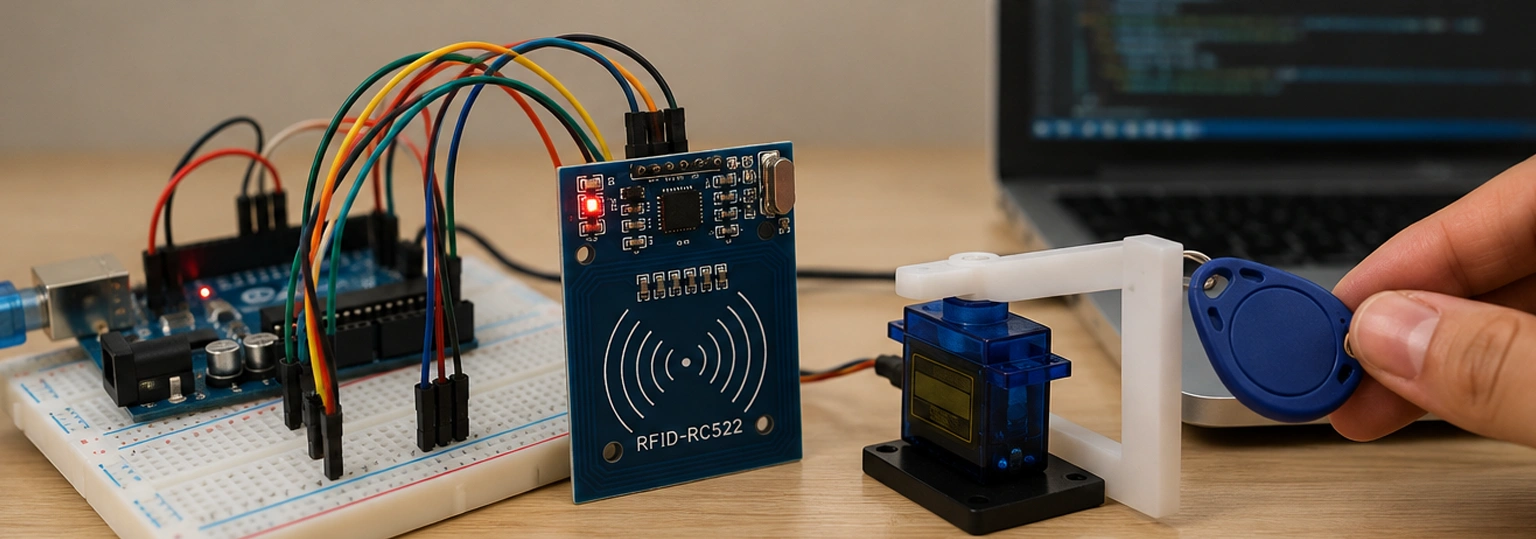

RFID برای پروژه‌های آردوینو

یکی از دلایل محبوبیت ماژول‌های RFID، امکان استفاده از آنها در پروژه‌های مبتنی بر میکروکنترلرهاست.

برای مثال، در یک پروژه ساده می‌توان از RC522 به همراه آردوینو استفاده کرد. ریدر اطلاعات کارت یا تگ را دریافت می‌کند و آردوینو بر اساس شناسه دریافت‌شده یک خروجی را کنترل می‌کند.

برای ساخت چنین پروژه‌ای معمولاً به موارد زیر نیاز دارید:

• برد آردوینو یا یک میکروکنترلر سازگار
• ماژول RFID
• کارت یا تگ سازگار
• نرم‌افزار و کدنویسی
• مدار خروجی مورد نیاز پروژه

انتخاب ماژول مناسب در این مرحله اهمیت زیادی دارد؛ زیرا نوع رابط ارتباطی، فرکانس کاری و نوع تگ باید با سخت‌افزار پروژه سازگار باشد.

هنگام خرید ماژول RFID به چه نکاتی توجه کنیم؟

قبل از انتخاب یک ماژول RFID بهتر است چند مشخصه اصلی را بررسی کنید.

۱. فرکانس کاری

اولین و مهم‌ترین نکته، فرکانس است. برای مثال، اگر از تگ 125KHz استفاده می‌کنید، باید ریدر شما نیز با این فرکانس سازگار باشد.

۲. نوع تگ

کارت، جاسوئیچی، برچسب و تگ‌های MIFARE ممکن است از استانداردها و فرکانس‌های متفاوتی استفاده کنند.

۳. فاصله خواندن

برد واقعی خواندن به نوع ریدر، آنتن، تگ، جهت قرارگیری و شرایط محیطی بستگی دارد. بنابراین نباید صرفاً بر اساس یک عدد اسمی، ماژول را انتخاب کرد.

۴. قابلیت خواندن یا خواندن و نوشتن

برخی سیستم‌ها صرفاً برای شناسایی یک شناسه استفاده می‌شوند، در حالی که بعضی ماژول‌ها امکان کار با حافظه تگ و عملیات خواندن و نوشتن را نیز فراهم می‌کنند.

۵. رابط ارتباطی

در پروژه‌ های میکروکنترلری باید بررسی کنید ماژول از چه رابطی برای ارتباط با کنترلر استفاده می‌ کند و آیا با برد مورد نظر شما سازگار است یا خیر.

• SPI
• UART / Serial
• I2C

۶. نوع کاربرد

ماژولی که برای یک پروژه آموزشی آردوینو انتخاب می‌شود الزاماً مناسب یک سیستم کنترل تردد یا کاربرد صنعتی نیست. شرایط محیطی، تعداد تگ‌ها، سرعت خواندن و فاصله مورد نیاز همگی باید در انتخاب لحاظ شوند.

آیا RFID برای پروژه من مناسب است؟

اگر پروژه شما به شناسایی بدون تماس، کنترل دسترسی، خواندن کارت یا تگ، ثبت ورود و خروج یا شناسایی تجهیزات نیاز دارد، RFID می‌تواند گزینه مناسبی باشد.

برای پروژه‌های ساده‌ تر، ماژول‌هایی مانند RC522 یا RDM6300 می‌توانند نقطه شروع مناسبی باشند؛ اما انتخاب نهایی باید بر اساس نوع تگ و فرکانس مورد نیاز انجام شود.

اگر پروژه شما به ارتباط نزدیک‌تر و قابلیت‌های NFC نیاز دارد، ماژول‌هایی مانند PN532 می‌توانند گزینه مناسب‌تری باشند.

جمع‌بندی

RFID یک فناوری شناسایی بی‌سیم است که با استفاده از امواج رادیویی امکان شناسایی تگ‌ها، کارت‌ها و اشیا را فراهم می‌کند. این فناوری در فرکانس‌ها و ساختارهای مختلفی مورد استفاده قرار می‌گیرد و هر محدوده فرکانسی برای کاربردهای خاصی مناسب‌تر است.

سیستم‌های 125KHz بیشتر در کاربردهای نزدیک مانند کنترل دسترسی و شناسایی استفاده می‌شوند، در حالی که 13.56MHz در فناوری‌های HF و NFC کاربرد گسترده‌ای دارد و UHF نیز برای کاربردهایی مانند ردیابی کالا و انبارداری مناسب است.

در پروژه‌های الکترونیکی نیز ماژول‌هایی مانند RDM6300، RC522 و PN532 امکان استفاده ساده‌تر از فناوری RFID و NFC را فراهم می‌کنند.

بنابراین برای انتخاب یک سیستم RFID، بهتر است ابتدا نوع کاربرد، فرکانس، نوع تگ، فاصله خواندن و قابلیت‌های مورد نیاز را مشخص کنید و سپس ماژول یا دستگاه مناسب را انتخاب کنید.

سوالات متداول RFID

RFID چیست؟

RFID فناوری شناسایی از طریق امواج رادیویی است که برای شناسایی افراد، کالاها، تجهیزات و اشیای مختلف بدون تماس مستقیم استفاده می‌شود.

RFID چگونه کار می‌کند؟

ریدِر RFID یک میدان یا سیگنال رادیویی ایجاد می‌کند و تگ سازگار با آن را شناسایی می‌کند. در تگ‌های Passive، انرژی مورد نیاز تراشه از میدان ریدر تأمین شده و اطلاعات تگ به خوانشگر بازگردانده می‌شود.

فرکانس RFID چقدر است؟

RFID در فرکانس‌های مختلفی استفاده می‌شود. از محدوده‌های رایج می‌توان به LF در حدود 125 تا 134KHz، HF در 13.56MHz و UHF در حدود 860 تا 960MHz اشاره کرد.

آیا RFID همان NFC است؟

خیر. RFID یک خانواده گسترده از فناوری‌های شناسایی رادیویی است و NFC فناوری ارتباط نزدیک در محدوده 13.56MHz است که با HF RFID ارتباط نزدیکی دارد.

آیا کارت RFID 125KHz با RC522 کار می‌کند؟

خیر. RC522 در محدوده 13.56MHz کار می‌کند و کارت یا تگ 125KHz برای آن مناسب نیست. هنگام انتخاب کارت و ریدر باید فرکانس و استاندارد هر دو سازگار باشد.

بهترین ماژول RFID کدام است؟

بهترین ماژول به نوع پروژه بستگی دارد. برای انتخاب باید فرکانس تگ، فاصله خواندن، نوع عملیات مورد نیاز، رابط ارتباطی و نوع کاربرد را در نظر گرفت.

ماژول RFID چیست؟

ماژول RFID یک برد الکترونیکی آماده برای ارتباط با تگ‌های RFID است که می‌تواند در پروژه‌های میکروکنترلری و سیستم‌های شناسایی مورد استفاده قرار گیرد.
