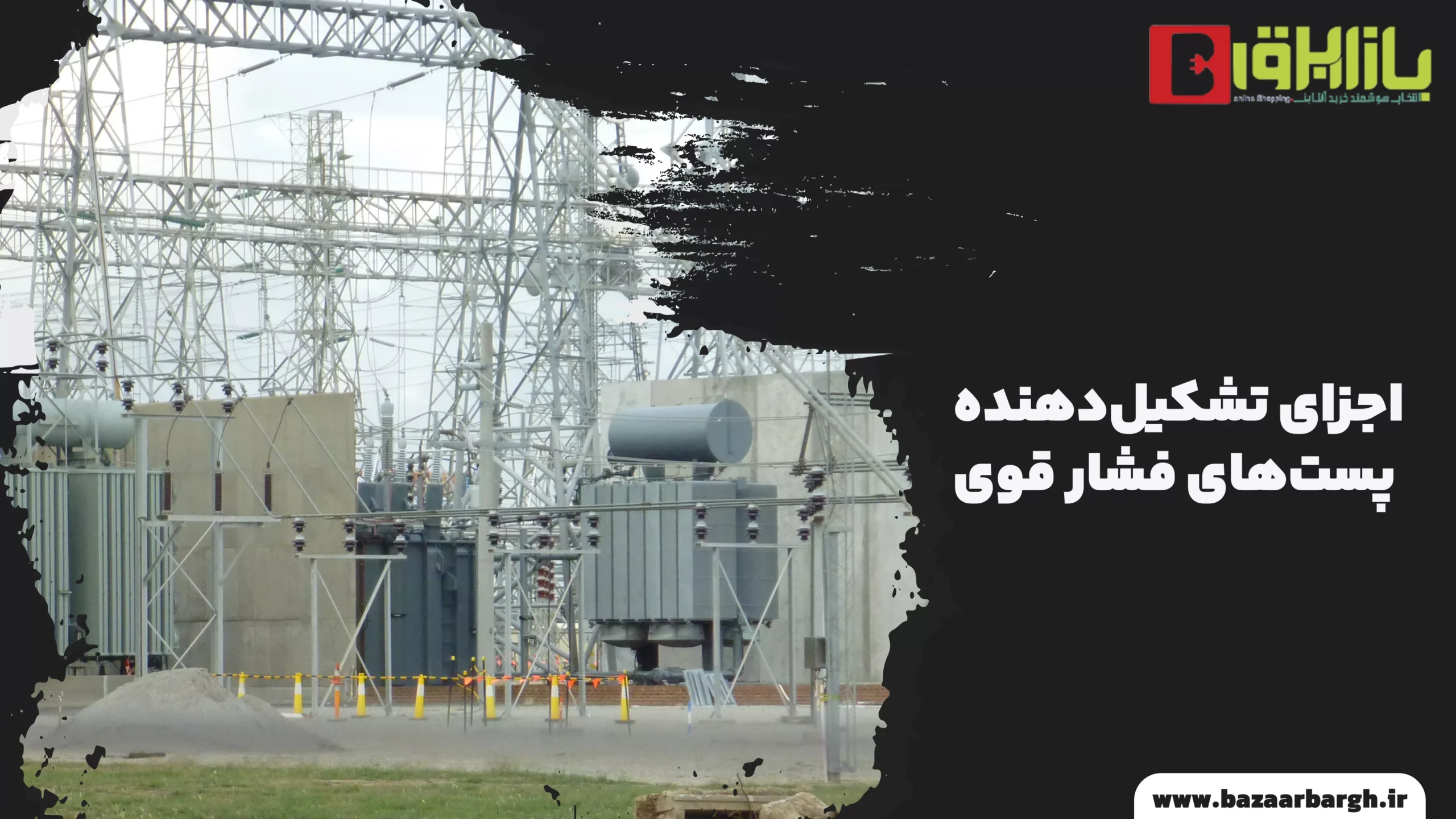

اجزای تشکیلدهنده پستهای فشار قوی
اجزای تشکیلدهنده پستهای فشار قوی
پستهای فشار قوی نقش بسیار مهمی در انتقال و توزیع برق دارند. این پستها ولتاژ بسیار بالایی دارند و برای حفاظت از تجهیزات و افراد، طراحی خاصی دارند. اجزای اصلی تشکیلدهنده یک پست فشار قوی عبارتند از:
1. تجهیزات کلیدخانه یا سویچگیر (Switchgear)
- شینه بندی پست (Busbar): هادیهایی هستند که جریان برق را در پست توزیع میکنند.
- بریکر یا کلید قدرت (Circuit Breaker): برای قطع و وصل مدار در شرایط عادی و خطا استفاده میشوند.
- دیسکانکت یا کلید جداکننده (Disconnect Switch): برای قطع مدار در شرایط بدون بار استفاده میشوند.
- ترانسفورماتورهای اندازه گیری ولتاژ و جریان (Instrument Transformer): ولتاژ و جریان را به مقادیر پایینتر تبدیل میکنند تا بتوان آنها را اندازهگیری کرد.
- تله موج و متعلقات مربوطه (Line Trap): برای جلوگیری از بازتاب امواج رادیویی استفاده میشود.
- برقگیرها (Lighting Arrester): برای محافظت از تجهیزات در برابر صاعقه استفاده میشوند.
- جبران کنندههای بار راکتیو: برای کنترل توان راکتیو در شبکه استفاده میشوند.
2. ترانسفورماتورهای قدرت
- ترانسفورماتور قدرت: برای افزایش یا کاهش ولتاژ استفاده میشود.
- ترانسفورماتور زمین: برای ایجاد یک مسیر با مقاومت کم برای جریانهای خطا به زمین استفاده میشود.
- ترانسفورماتور تغذیه داخلی: برای تامین برق تجهیزات داخلی پست استفاده میشود.
3. سیستم جبران کننده بار راکتیو
- راکتور یا خازن: برای بهبود ضریب توان و کنترل ولتاژ استفاده میشود.
4. ساختمان کنترل
- اتاق کنترل: برای نظارت و کنترل عملکرد پست استفاده میشود.
5. سیستم کنترل و حفاظت
- رلههای حفاظتی: برای تشخیص خطاها و قطع سریع مدار در صورت بروز خطا استفاده میشوند.
- سیستم SCADA: برای کنترل از راه دور و نظارت بر عملکرد پست استفاده میشود.
6. تاسیسات جنبی الکتریکی
- سیستم روشنایی محوطه
- سیستم حفاظتی رعد و برق
- سیستم زمین
- سیستم تغذیه داخلی
7. تاسیسات جنبی ساختمانی
- اتاق دیزل ژنراتور
- انبار
- کارگاه تعمیرات
- ساختمان نگهبانی
- پارکینگ
8. سیستمهای مخابراتی
توجه: اینها تنها برخی از اجزای اصلی یک پست فشار قوی هستند و بسته به نوع و اندازه پست، ممکن است اجزای دیگری نیز وجود داشته باشد.
نقش هر یک از این اجزا:
- سویچگیر: به عنوان قلب پست عمل میکند و وظیفه قطع و وصل جریان برق و کنترل جریان را بر عهده دارد.
- ترانسفورماتور: ولتاژ را متناسب با نیاز شبکه تغییر میدهد.
- سیستم کنترل و حفاظت: از تجهیزات پست در برابر خطرات محافظت میکند و عملکرد آن را بهینه میسازد.
- تاسیسات جنبی: برای پشتیبانی از عملکرد اصلی پست استفاده میشوند.
اهمیت پستهای فشار قوی:
پستهای فشار قوی نقش بسیار مهمی در انتقال و توزیع برق دارند. این پستها برق تولید شده در نیروگاهها را به مناطق مسکونی و صنعتی منتقل میکنند و ولتاژ آن را متناسب با نیاز مصرفکننده تغییر میدهند. همچنین، پستهای فشار قوی نقش مهمی در اطمینان از پایداری و کیفیت برق دارند.

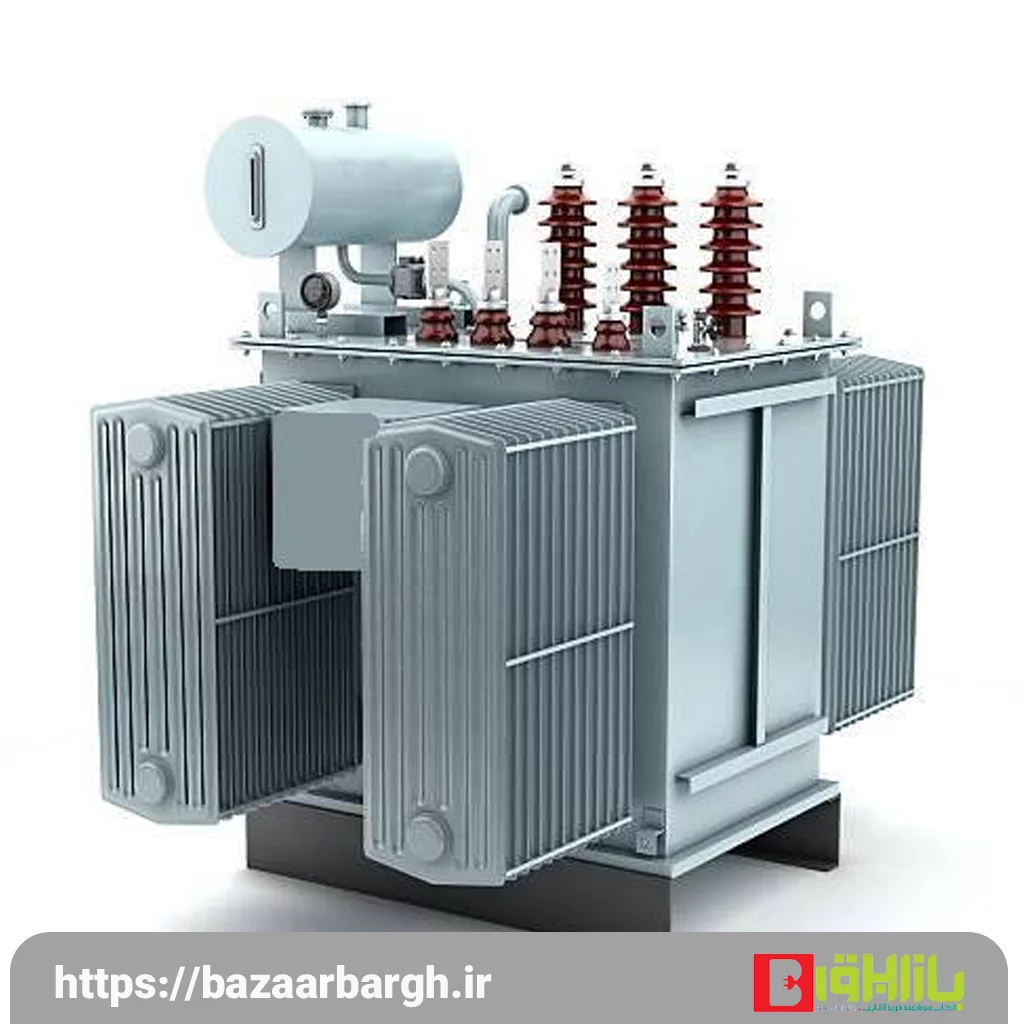

ترانسفورماتور: قلب تپنده سیستمهای انتقال برق
ترانسفورماتور یکی از مهمترین و پرکاربردترین تجهیزات در سیستمهای انتقال و توزیع برق است. این دستگاه الکتریکی قادر است ولتاژ و جریان متناوب را بدون تغییر فرکانس، افزایش یا کاهش دهد. به عبارت سادهتر، ترانسفورماتور، انرژی الکتریکی را از یک مدار به مدار دیگر منتقل میکند و در عین حال، سطح ولتاژ را تغییر میدهد.
عملکرد ترانسفورماتور
عملکرد ترانسفورماتور بر اساس اصل القای الکترومغناطیسی استوار است. یک ترانسفورماتور به طور کلی از دو سیمپیچ مجزا تشکیل شده است که به دور یک هسته آهنی پیچیده شدهاند:
- سیمپیچ اولیه: به منبع تغذیه متصل میشود و جریان متناوبی را دریافت میکند.
- سیمپیچ ثانویه: به بار متصل میشود و جریان خروجی را تامین میکند.
وقتی جریان متناوب از سیمپیچ اولیه عبور میکند، یک میدان مغناطیسی متناوب در هسته آهنی ایجاد میشود. این میدان مغناطیسی متناوب در سیمپیچ ثانویه نیز القا میشود و در نتیجه، ولتاژی متناسب با نسبت تعداد دور سیمپیچها در سیمپیچ ثانویه القا میشود.
انواع ترانسفورماتور
ترانسفورماتورها بر اساس کاربرد، ساختار و نوع هسته به انواع مختلفی تقسیم میشوند که از جمله آنها میتوان به موارد زیر اشاره کرد:
- ترانسفورماتور قدرت: برای انتقال انرژی الکتریکی در سطح ولتاژ بالا به کار میرود.
- ترانسفورماتور توزیع: برای کاهش ولتاژ به سطح مناسب برای مصارف خانگی و صنعتی استفاده میشود.
- ترانسفورماتور اندازهگیری: برای اندازهگیری ولتاژ و جریان در مدارهای الکتریکی به کار میرود.
- ترانسفورماتور ایمنی: برای جداسازی گالوانیکی مدارها و افزایش ایمنی استفاده میشود.
- ترانسفورماتور اتو: برای تغذیه دستگاههای الکترونیکی کوچک مانند شارژر تلفن همراه استفاده میشود.
کاربردهای ترانسفورماتور
- انتقال برق در فواصل طولانی: با افزایش ولتاژ در ابتدای خط انتقال، تلفات انرژی کاهش مییابد.
- توزیع برق در سطح ولتاژ پایین: برای مصارف خانگی و صنعتی، ولتاژ به سطح ایمنی کاهش مییابد.
- ایجاد ولتاژهای مختلف: ترانسفورماتورها برای ایجاد ولتاژهای مختلف مورد نیاز در دستگاههای الکترونیکی و صنعتی استفاده میشوند.
- جداسازی گالوانیکی: ترانسفورماتورهای ایمنی برای جداسازی مدارها و افزایش ایمنی استفاده میشوند.
مزایای استفاده از ترانسفورماتور
- افزایش راندمان انتقال برق: با کاهش تلفات انرژی در خطوط انتقال
- ایمنی: جداسازی گالوانیکی مدارها و کاهش خطر برقگرفتگی
- تنوع ولتاژ: امکان ایجاد ولتاژهای مختلف برای کاربردهای متنوع
- کنترل جریان: با تغییر نسبت دور سیمپیچها میتوان جریان خروجی را کنترل کرد.
سیستم کنترل: مغز متفکر ماشینها و فرآیندها
سیستم کنترل مجموعهای از اجزا و المانهایی است که برای نظارت بر یک فرآیند یا سیستم و هدایت آن به سمت یک هدف مشخص طراحی شده است. این سیستمها به طور گسترده در صنایع مختلف از جمله صنعت، پزشکی، خودرو و حتی در خانههای هوشمند مورد استفاده قرار میگیرند.
اجزای اصلی یک سیستم کنترل
- حسگر (Sensor): سیگنالهای فیزیکی مانند دما، فشار، جریان و … را اندازهگیری کرده و به سیگنالهای الکتریکی تبدیل میکند.
- پردازنده (Controller): سیگنالهای دریافتی از حسگرها را پردازش کرده و دستورات لازم برای کنترل عملگرها را صادر میکند.
- عملگر (Actuator): دستورات دریافتی از پردازنده را اجرا کرده و تغییرات لازم را در سیستم اعمال میکند.
انواع سیستمهای کنترل
سیستمهای کنترل را میتوان بر اساس روش کنترل، نوع سیگنال و سایر ویژگیها به دستههای مختلفی تقسیم کرد:
- سیستمهای کنترل بازخوردی (Feedback Control Systems): در این سیستمها، خروجی سیستم اندازهگیری شده و با مقدار دلخواه مقایسه میشود. سپس، خطای موجود به پردازنده ارسال شده و پردازنده دستورات لازم برای کاهش خطا را صادر میکند.
- سیستمهای کنترل حلقه باز (Open-Loop Control Systems): در این سیستمها، خروجی سیستم اندازهگیری نشده و فقط بر اساس ورودیها عمل میشود.
- سیستمهای کنترل آنالوگ (Analog Control Systems): در این سیستمها، سیگنالها به صورت پیوسته تغییر میکنند.
- سیستمهای کنترل دیجیتال (Digital Control Systems): در این سیستمها، سیگنالها به صورت گسسته و به صورت اعداد دودویی پردازش میشوند.
- سیستمهای کنترل منطقی قابل برنامهریزی (PLC): این سیستمها برای کنترل فرآیندهای صنعتی پیچیده استفاده میشوند و قابلیت برنامهریزی بالایی دارند.
کاربردهای سیستمهای کنترل
- صنعت: کنترل فرآیندهای تولید، رباتها، ماشینآلات CNC و خطوط تولید
- خودرو: سیستمهای ترمز ABS، کنترل کشش، سیستم تعلیق فعال و سیستمهای کمک راننده
- هواپیما: سیستمهای ناوبری، کنترل پرواز و سیستمهای هیدرولیک
- ساختمانهای هوشمند: کنترل روشنایی، تهویه مطبوع، امنیت و سیستمهای آبیاری
- پزشکی: دستگاههای تصویربرداری، دستگاههای تنفس مصنوعی و رباتهای جراحی
مزایای استفاده از سیستمهای کنترل
- افزایش دقت و کیفیت: با کنترل دقیق فرآیندها، محصولاتی با کیفیت بالاتر تولید میشود.
- افزایش بهرهوری: با اتوماسیون فرآیندها، زمان تولید کاهش یافته و بهرهوری افزایش مییابد.
- کاهش هزینهها: با کاهش مصرف انرژی و مواد اولیه و افزایش طول عمر تجهیزات
- ایمنی بیشتر: با کاهش خطرات ناشی از دخالت انسان در فرآیندهای خطرناک
نتیجهگیری
انتخاب مقاومت مناسب، یکی از مراحل کلیدی در طراحی و ساخت مدارهای الکترونیکی است. با در نظر گرفتن عوامل ذکر شده در این مقاله و استفاده از منابع معتبر، میتوانید مقاومت مناسب را برای پروژه خود انتخاب کنید. در صورت نیاز به مشاوره بیشتر، میتوانید از متخصصین حوزه الکترونیک کمک بگیرید.
