ماژول‌های تغذیه و اندازه‌گیری ولتاژ و جریان: قلب تپنده‌ی پروژه‌های الکترونیکی

در دنیای الکترونیک، اگر میکروکنترلرها را «مغز» یک سیستم بدانیم، قطعاً ماژول‌های تغذیه و مدیریت قدرت نقش «قلب و سیستم عروقی» آن را بازی می‌کنند. این قطعات نه تنها انرژی حیاتی را با بالاترین بازده به تمام بخش‌ها می‌رسانند، بلکه مانند یک سیستم نظارت پزشکی پیشرفته، سلامت مدار را با اندازه‌گیری دقیق پارامترهای حیاتی زیر نظر می‌گیرند. انتخاب صحیح این ماژول‌ها، تفاوت بین یک پروژه‌ی پایدار و قابل اعتماد و یک مدار ناپایدار و پرخطا است. این راهنما شما را با دنیای متنوع این قطعات کلیدی آشنا می‌کند.

۱. نقشه‌ی راه: دسته‌بندی هوشمند ماژول‌های قدرت

برای انتخاب درست، ابتدا باید نقش هر ماژول را در مدار خود بشناسید. این دسته‌بندی بر اساس وظیفه به شما کمک می‌کند:

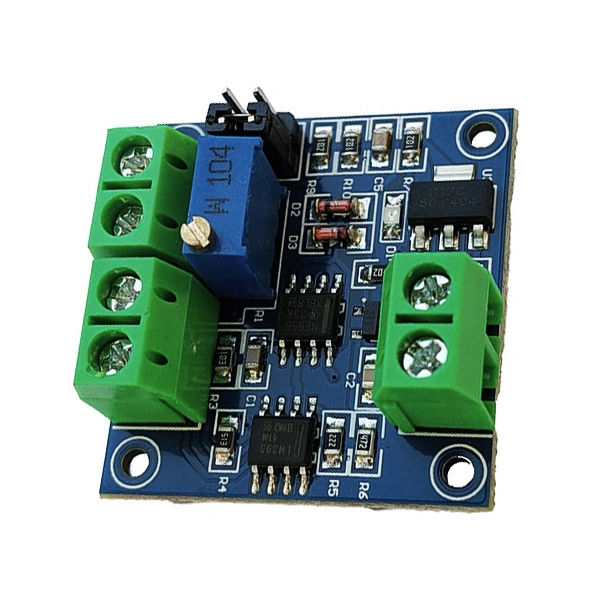

• تأمین‌کنندگان و مبدل‌های ولتاژ (ترانسفورماتورهای DC): این گروه مسئول تغییر و تثبیت سطح ولتاژ هستند.

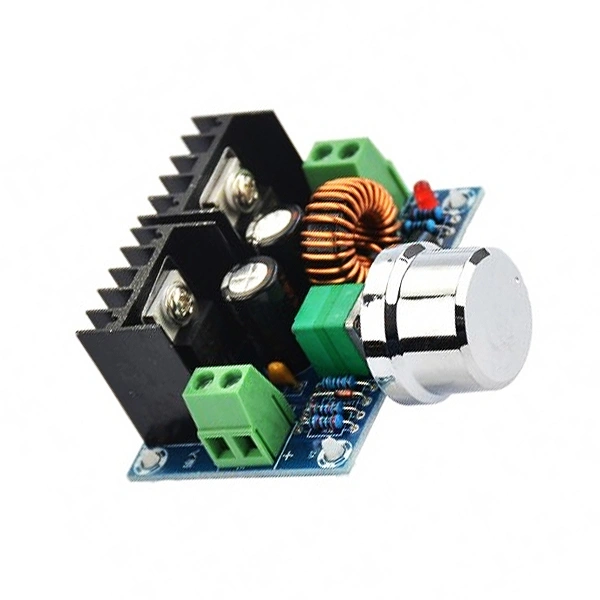

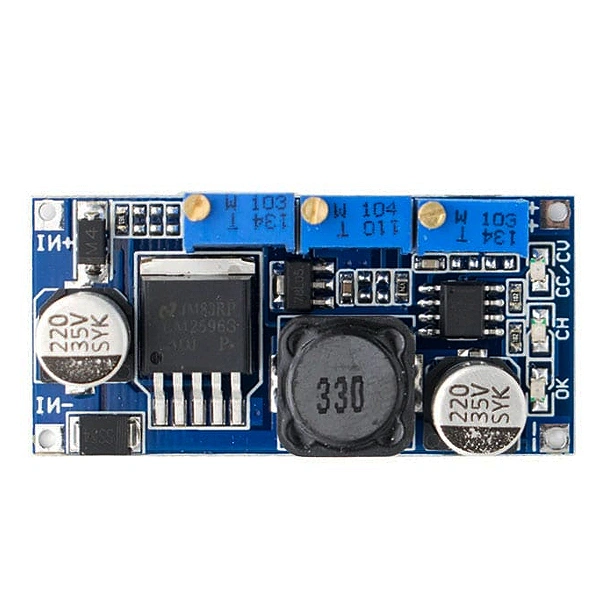

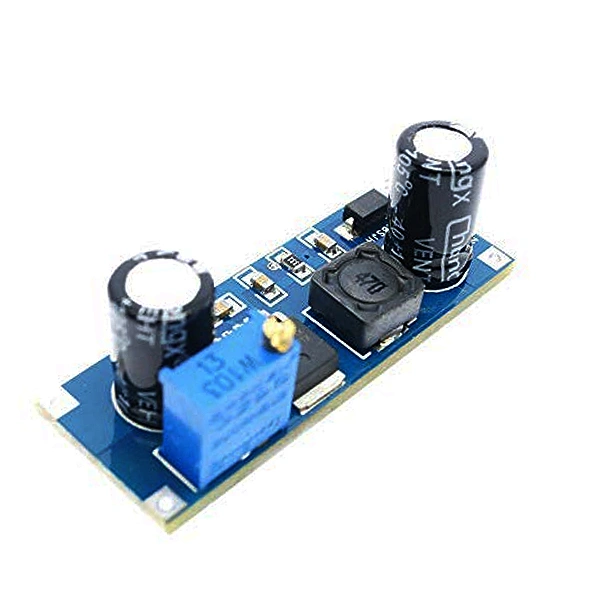

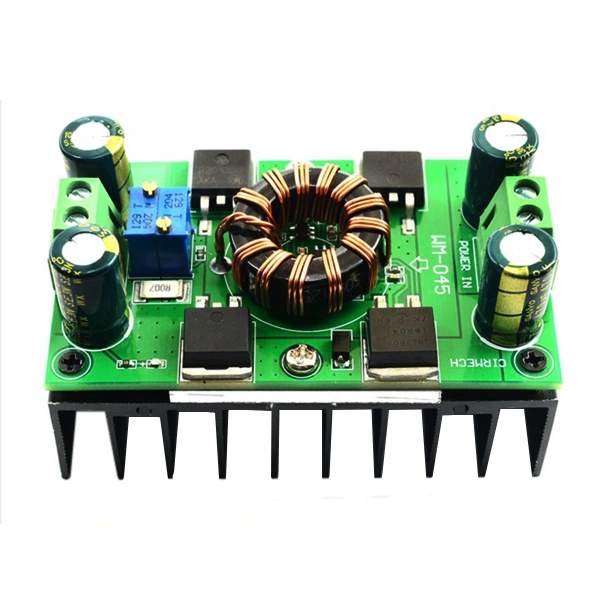

  • رگولاتورهای کاهنده (Buck Converter): ولتاژ ورودی بالاتر را به سطحی پایین‌تر و دقیق تبدیل می‌کنند. مانند خانواده‌های محبوب LM2596 (برای توان‌های متوسط) و XL4016 (برای جریان‌های بالا تا ۸-۹ آمپر). انتخاب بین آنها به توان مورد نیاز و محدوده ولتاژ کاری شما بستگی دارد.

  • رگولاتورهای افزاینده (Boost Converter): برعکس عمل کرده و ولتاژ پایین (مثلاً از یک باتری) را افزایش می‌دهند. XL6009 و MT3608 از نمونه‌های پرکاربرد هستند که برای راه‌اندازی قطعاتی که نیاز به ولتاژی بالاتر از منبع دارند، ضروری‌اند.

  • رگولاتورهای خطی (LDO): مانند AMS1117. با وجود بازدهی کمتر، به دلیل نویز الکتریکی بسیار پایین، برای کاربردهای حساس آنالوگ (مثل پیش‌تقویت کننده‌های صوتی یا سنسورهای دقیق) گزینه‌ای ایده‌آل هستند.

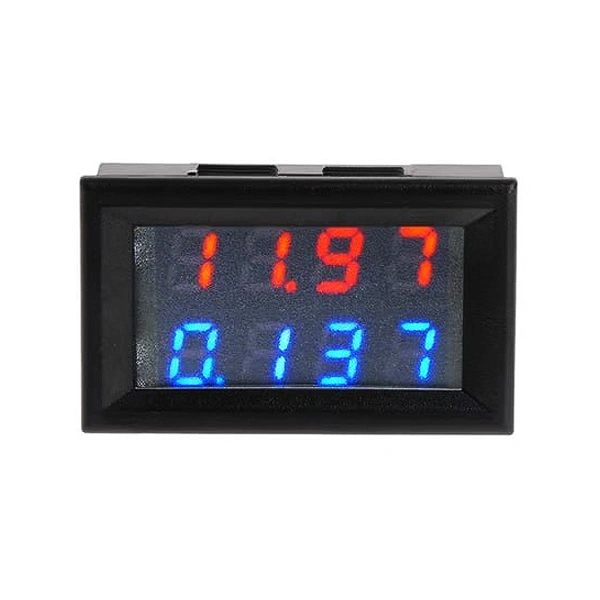

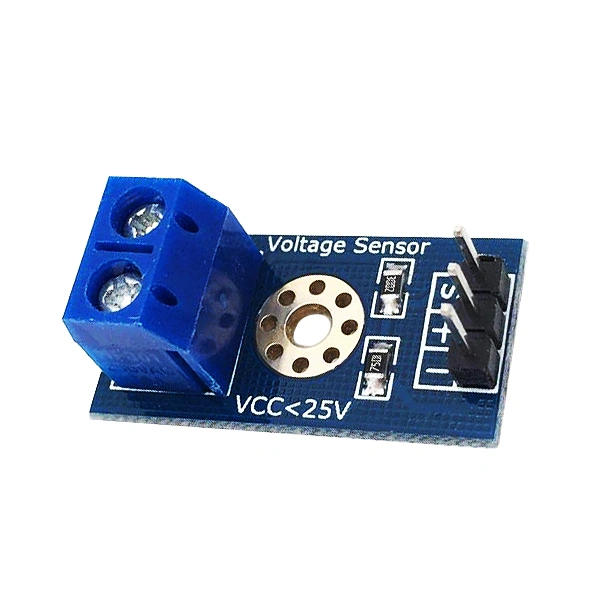

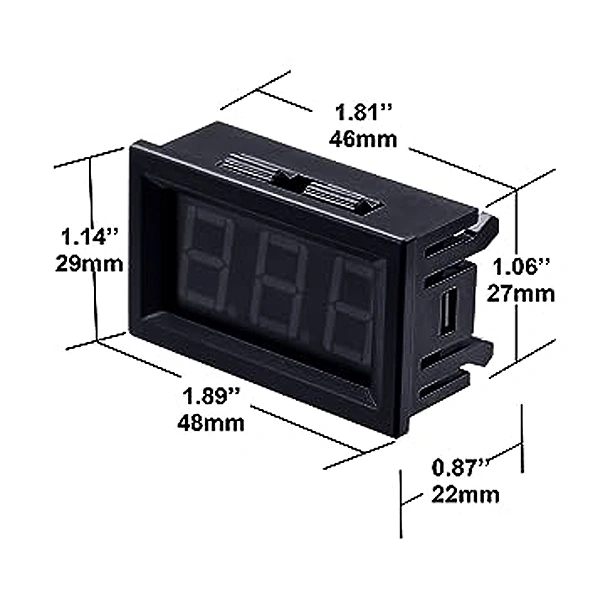

• ناظران و مترهای دقیق (چشم‌های مدار): این ماژول‌ها برای مانیتورینگ و اندازه‌گیری پارامترهای الکتریکی استفاده می‌شوند.

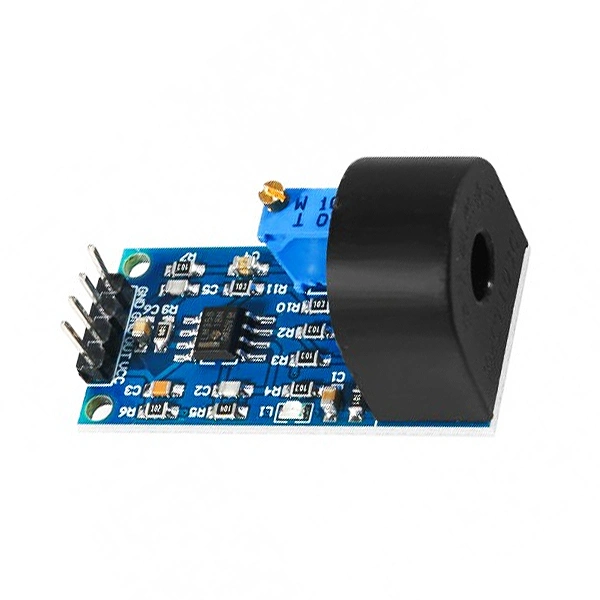

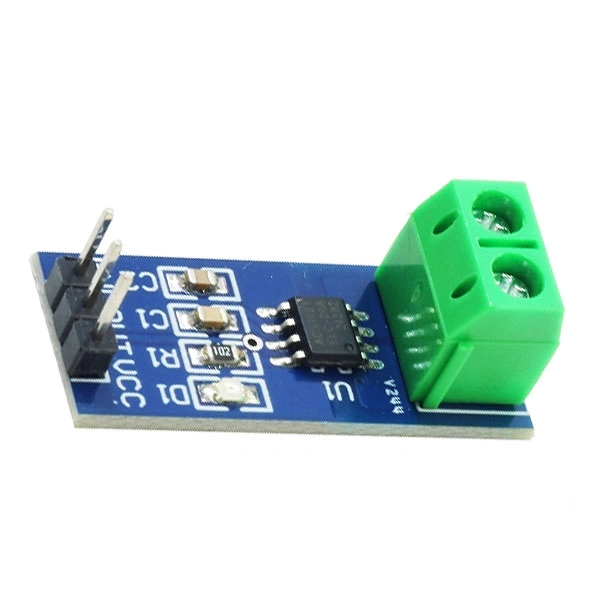

  • سنسورهای جریان: مانند خانواده ACS712 (برای جریان‌های متناوب و مستقیم تا ۳۰آمپر) یا INA226 (با دقت و رابط دیجیتال I2C). این ماژول‌ها برای محاسبه مصرف توان، تشخیص خطا یا محافظت از مدار در برابر اضافه‌بار حیاتی هستند.

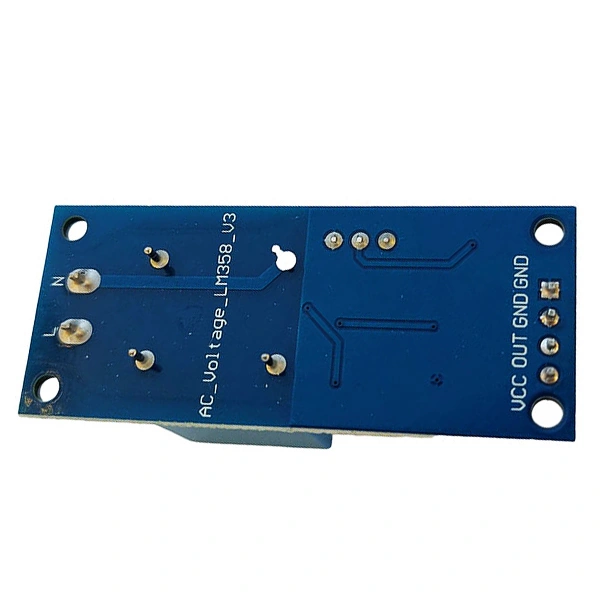

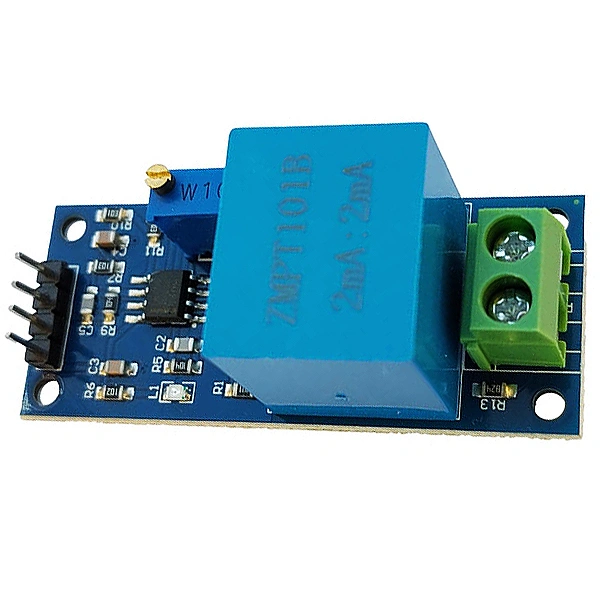

  • سنسورهای ولتاژ AC: مانند ZMPT101B که به شما امکان اندازه‌گیری ولتاژ برق شهر را با ایمنی کامل و از طریق میکروکنترلر می‌دهد.

• مدیران و محافظان هوشمند (سیستم ایمنی): این گروه از مدار در برابر شرایط خطرناک محافظت کرده یا منابع انرژی را مدیریت می‌کنند.

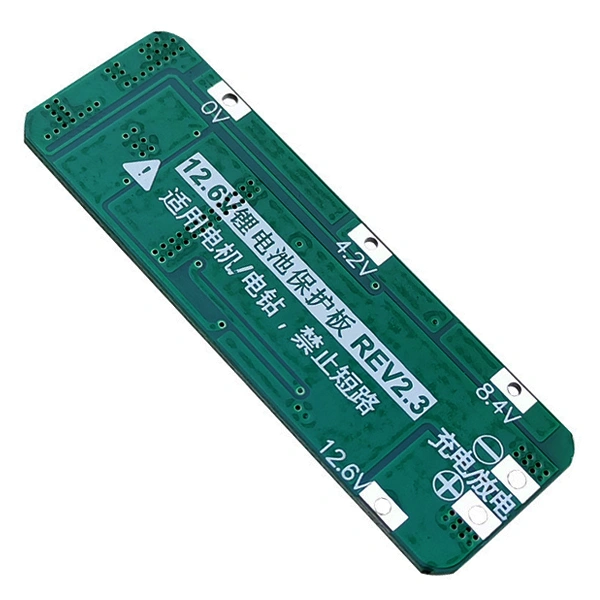

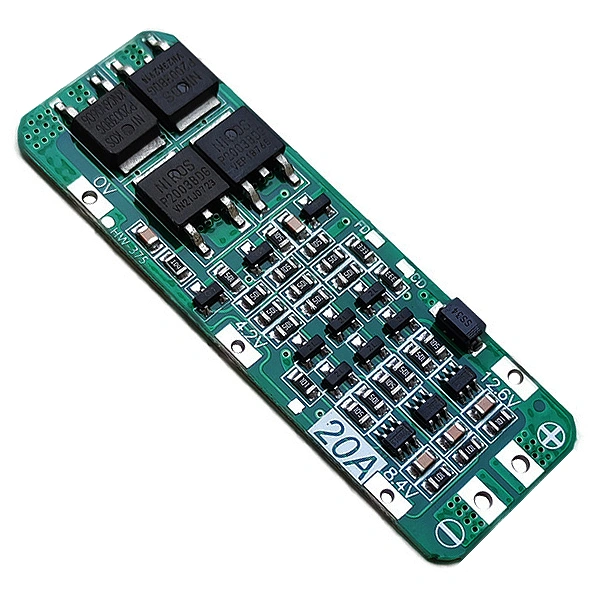

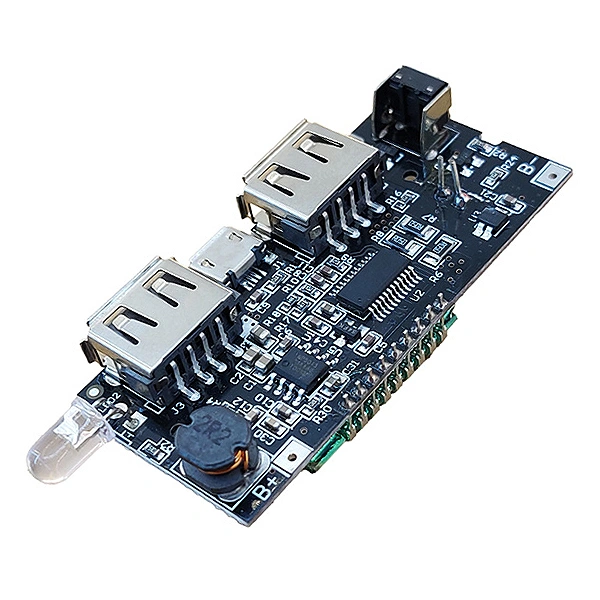

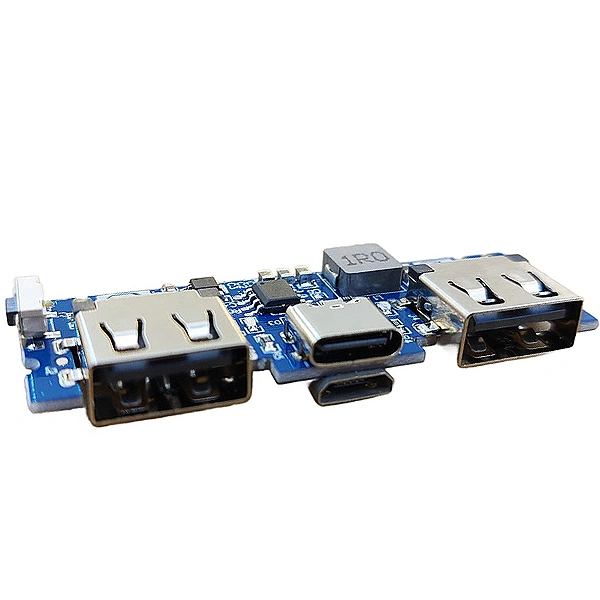

  • ماژول‌های مدیریت باتری (شارژ/دشارژ): مانند شیلدهای باتری 186۵۰. عملیات شارژ ایمن و جلوگیری از دشارژ عمیق باتری‌های لیتیوم را بر عهده دارند.

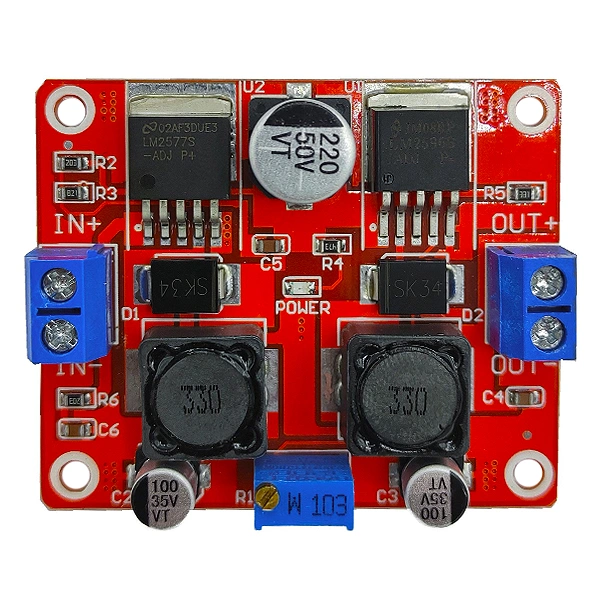

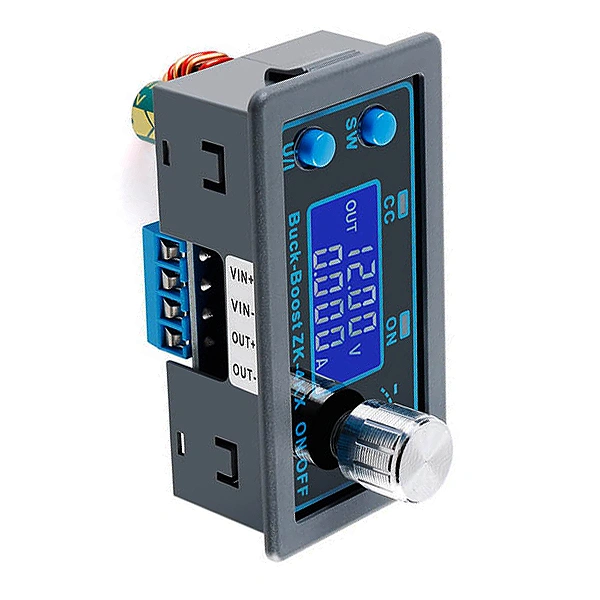

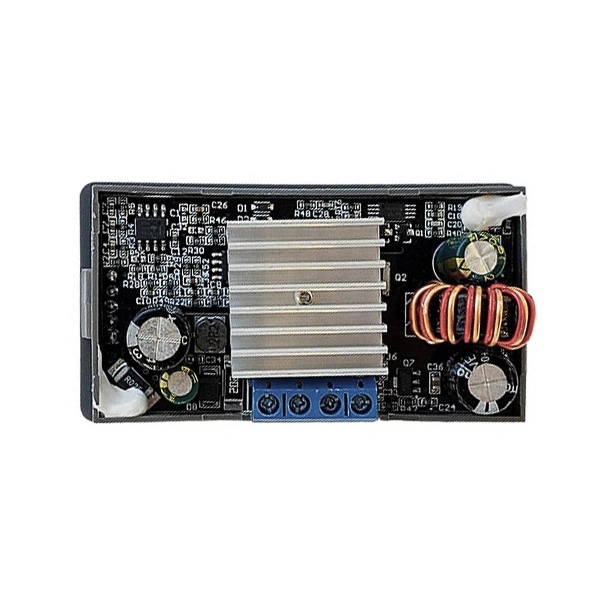

  • ماژول‌های تغذیه همه‌کاره (Buck-Boost): مانند LM2596-LM2577. چه ورودی از باتری کمتر شود یا بیشتر، ولتاژ خروجی ثابتی ارائه می‌دهند. برای پروژه‌های مبتنی بر باتری که نیاز به ثبات دارند عالی هستند.

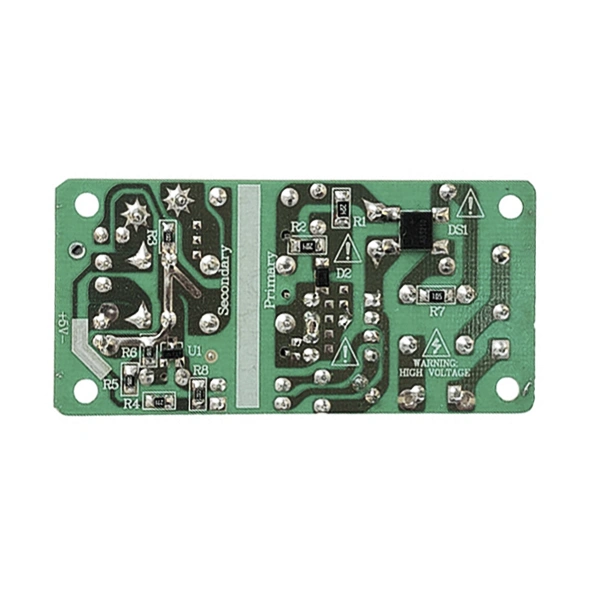

  • منابع تغذیه سوئیچینگ آماده: یک راه‌حل «آماده به کار» برای تبدیل برق AC شهر به DC پایدار، بدون دردسر طراحی یک منبع تغذیه از صفر.

۲. کاربرد در دنیای واقعی: از ایده تا محصول

این ماژول‌ها در پروژه‌های پیشرفته چه نقشی ایفا می‌کنند؟

• سیستم‌های انرژی تجدیدپذیر: استفاده از مبدل‌های افزاینده برای استخراج حداکثر توان از پنل خورشیدی در روزهای ابری، یا به‌کارگیری سنسورهای جریان دقیق برای آنالیز بازده سیستم.

• رباتیک و موبایل ربات‌ها: رگولاتورهای کاهنده پرتوان مانند XL4016 برای تأمین نیروی موتورها، همراه با ماژول‌های مدیریت باتری برای نظارت بر عمر و سلامت پک باتری.

• ایستگاه‌های مانیتورینگ هوشمند: اندازه‌گیری مصرف انرژی خانه یا کارگاه با سنسورهای جریان ACS712 و ولتاژ سنج‌های AC مانند ZMPT101B.

• توسعه‌ی دستگاه‌های پزشکی پرتابل: استفاده از رگولاتورهای خطی کم‌نویز (LDO) برای بخش‌های حساس پردازش سیگنال و مبدل‌های Buck-Boost برای استفاده‌ی بهینه از باتری.

۳. چهار اصل طلایی برای انتخاب بهترین ماژول

برای خرید مطمئن، این چهار سؤال کلیدی را از خود بپرسید:

۱. نیاز اصلی من چیست؟ (تبدیل، نظارت یا حفاظت؟)
ابتدا دقیقاً مشخص کنید که هدف شما از افزودن این ماژول به مدار چیست. آیا می‌خواهید ولتاژ یک باتری ۳.۷ ولتی را به ۱۲ ولت برسانید (افزاینده)؟ یا مصرف یک موتور ۵ آمپری را زیر نظر بگیرید (سنسور جریان)؟ این پاسخ، دسته‌بندی اصلی را برای شما مشخص می‌کند.

۲. مشخصات فنی کلیدی چیست؟ (اعداد حیاتی)
* ولتاژ: محدوده ورودی و خروجی.
* جریان: حداکثر جریان خروجی پیوسته و لحظه‌ای (پیک) که ماژول می‌تواند تأمین یا اندازه‌گیری کند.
* بازدهی: به ویژه برای منابع تغذیه سوئیچینگ و کاربردهای باتری‌محور، درصد بازده در بار مشخص مهم است.
* دقت و رزولوشن: برای ماژول‌های اندازه‌گیری، خطای اندازه‌گیری و کوچک‌ترین تغییر قابل تشخیص چقدر است؟

۳. چگونه با مدار من ادغام می‌شود؟ (سازگاری و ادغام)
* رابط ارتباطی: سنسورهای پیشرفته‌تری مانند INA226 از رابط‌های دیجیتال مثل I2C استفاده می‌کنند که نویزپذیری کمتری دارد و سیم‌کشی را ساده می‌کند.
* امکانات جانبی: آیا ماژول دارای نمایشگر، پتانسیومتر تنظیم روی برد یا حفاظت در برابر اتصال کوتاه است؟ این ویژگی‌ها می‌توانند زمان توسعه را drastically کاهش دهند.

۴. ملاحظات فیزیکی و محیطی چیست؟ (عملکرد در شرایط واقعی)
* ابعاد و فرم فکتور: آیا فضای کافی روی برد شما وجود دارد؟
* تولید گرما: برای رگولاتورهای پرتوان، به راه‌حل‌های خنک‌کاری (هیت‌سینک) نیاز است.
* نویز الکتریکی: برای بخش‌های حساس آنالوگ، انتخاب رگولاتورهای خطی (LDO) یا منابع سوئیچینگ با نویز کم ضروری است.

با پرسیدن این سؤالات و مقایسه‌ی محصولات بر اساس آنها، می‌توانید انتخابی کاملاً منطبق بر نیاز پروژه خود داشته باشید و از چالش‌های متداول در مسیر طراحی جلوگیری کنید.
