معرفی انواع دیود، کاربرد و عملکرد آن ها

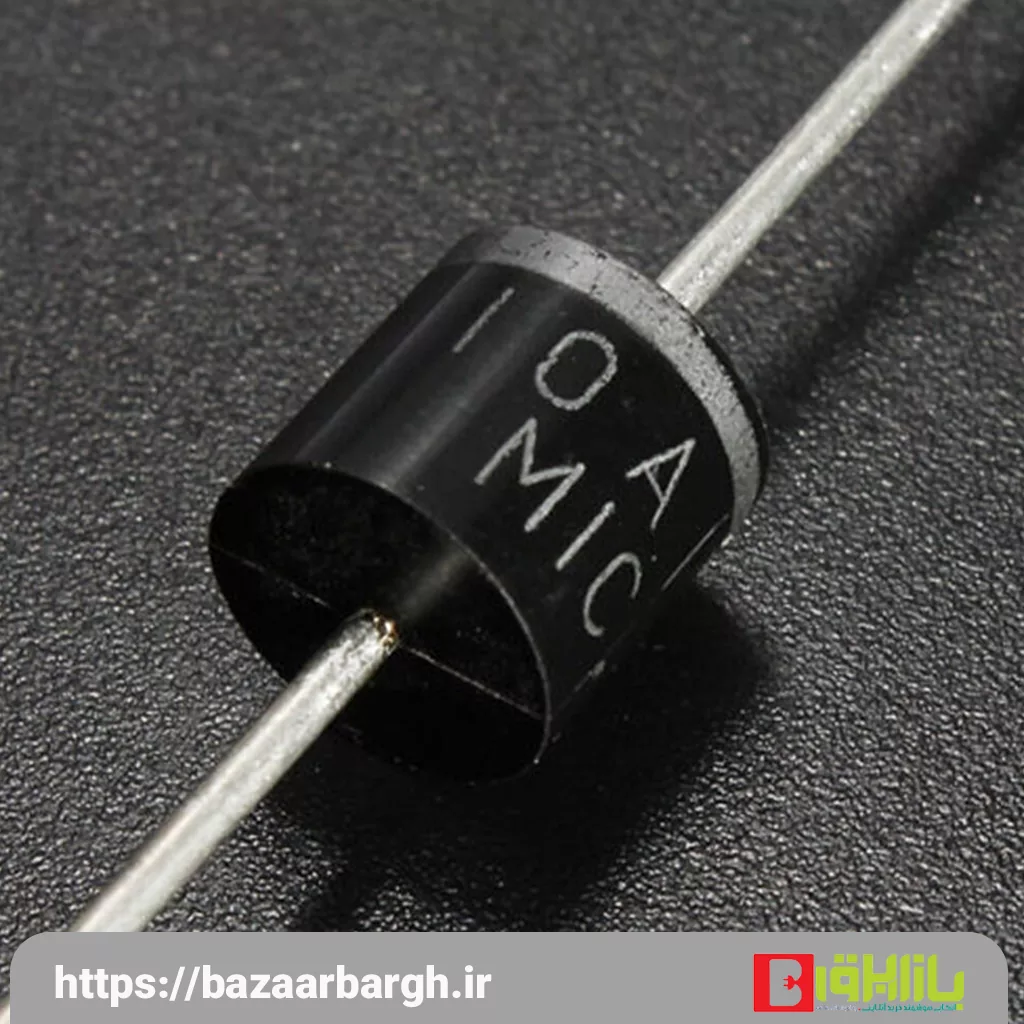

دیود چیست؟
دیود یکی از اساسی‌ترین و پرکاربردترین قطعات الکترونیکی است که در انواع مختلفی تولید می‌شود و هر کدام کاربرد خاص خود را دارند. به طور کلی، دیود یک قطعه نیمه‌رسانا است که اجازه عبور جریان الکتریکی را تنها در یک جهت می‌دهد. این ویژگی منحصربه‌فرد، دیود را به ابزاری ارزشمند در طراحی مدارهای الکترونیکی تبدیل کرده است.
ساختار دیود
همانطور که پیش‌تر گفتیم، دیود یکی از اساسی‌ترین قطعات الکترونیکی است که اجازه عبور جریان الکتریکی را تنها در یک جهت می‌دهد. این ویژگی منحصربه‌فرد به ساختار داخلی خاص دیود برمی‌گردد.
عملکرد دیود
همانطور که پیش‌تر گفتیم، دیود یک قطعه نیمه‌رسانا است که اجازه عبور جریان الکتریکی را تنها در یک جهت می‌دهد. برای درک بهتر این موضوع، بهتر است به ساختار داخلی دیود و نحوه‌ی تشکیل پیوند PN بپردازیم.
ساختار داخلی دیود و پیوند PN
- لایه‌های P و N: دیود از دو لایه نیمه‌رسانا تشکیل شده است: لایه P که حامل‌های بار مثبت (حفره‌ها) غالب هستند و لایه N که حامل‌های بار منفی (الکترون‌ها) غالب هستند.
- پیوند PN: در محل اتصال این دو لایه، یک ناحیه‌ی تهی به نام پیوند PN تشکیل می‌شود. در این ناحیه، الکترون‌های آزاد از لایه N به سمت لایه P حرکت کرده و با حفره‌ها ترکیب می‌شوند. این امر باعث ایجاد یک میدان الکتریکی داخلی در پیوند PN می‌شود.
عملکرد دیود در بایاس مستقیم
- اعمال ولتاژ: هنگامی که ولتاژ مثبت به آند و ولتاژ منفی به کاتد دیود اعمال شود، میدان الکتریکی خارجی با میدان الکتریکی داخلی پیوند PN مخالفت می‌کند.
- باریک شدن پیوند PN: این امر باعث باریک شدن پیوند PN می‌شود و الکترون‌ها از لایه N به سمت لایه P و حفره‌ها از لایه P به سمت لایه N حرکت می‌کنند.
- عبور جریان: در نتیجه، جریان الکتریکی به راحتی از دیود عبور می‌کند.
عملکرد دیود در بایاس معکوس
- اعمال ولتاژ: هنگامی که قطبیت ولتاژ وارونه شود (ولتاژ منفی به آند و مثبت به کاتد)، میدان الکتریکی خارجی با میدان الکتریکی داخلی پیوند PN هم‌راستا می‌شود.
- پهن شدن پیوند PN: این امر باعث پهن شدن پیوند PN می‌شود و مانع حرکت حامل‌های بار می‌شود.
- قطع جریان: در نتیجه، جریان بسیار کمی از دیود عبور می‌کند و دیود عملاً مانند یک مدار باز عمل می‌کند.
عوامل موثر بر عملکرد دیود
- ولتاژ شکست: هر دیود دارای یک ولتاژ شکست معکوس است. اگر ولتاژ معکوس از این مقدار بیشتر شود، دیود دچار شکست شده و جریان زیادی از آن عبور می‌کند که ممکن است به دیود آسیب برساند.
- دمای محیط: دما بر عملکرد دیود تأثیر می‌گذارد. افزایش دما باعث کاهش ولتاژ شکست و افزایش جریان نشتی می‌شود.
- فرکانس: در فرکانس‌های بالا، ظرفیت پارازیتی دیود می‌تواند بر عملکرد آن تأثیر بگذارد.
کاربردهای خاص دیود بر اساس عملکرد
- دیود زنر: از خاصیت شکست دیود در ولتاژ معکوس مشخصی برای تثبیت ولتاژ استفاده می‌شود.
- فتودیود: با جذب نور، جفت الکترون-حفره ایجاد کرده و جریان الکتریکی تولید می‌کند.
- ال‌ای‌دی: با عبور جریان از آن، الکترون‌ها از سطح انرژی بالاتر به سطح انرژی پایین‌تر رفته و فوتون (نور) منتشر می‌شود.
در کل، عملکرد دیود بر اساس خاصیت یک‌طرفه بودن آن است که به دلیل وجود پیوند PN و ایجاد میدان الکتریکی داخلی در این پیوند است.
انواع دیود
دیودها انواع مختلفی دارند که هر کدام ساختار و کاربرد خاص خود را دارند. در این بخش، به بررسی دقیق‌تر برخی از مهم‌ترین انواع دیود می‌پردازیم.
1. دیود پیوند PN (PN Junction Diode)
- ساختار: ساده‌ترین نوع دیود است که از اتصال یک لایه نوع P به یک لایه نوع N تشکیل شده است.
- عملکرد: همانطور که در بخش‌های قبلی توضیح داده شد، پیوند PN در دیودهای پیوند PN باعث یک‌طرفه شدن جریان می‌شود.
- کاربرد: به عنوان یکسوکننده در مدارهای قدرت، محافظت در برابر اتصال قطبیت معکوس و بسیاری از کاربردهای دیگر استفاده می‌شود.
2. دیود زنر (Zener Diode)
- ساختار: مشابه دیود پیوند PN است، اما با یک تفاوت مهم: در ولتاژ معکوس مشخصی به نام ولتاژ زنر، به صورت کنترل‌شده دچار شکست می‌شود.
- عملکرد: در ولتاژ زنر، جریان به صورت کنترل‌شده افزایش می‌یابد و ولتاژ تقریباً ثابت می‌ماند.
- کاربرد: به عنوان تثبیت‌کننده ولتاژ، مرجع ولتاژ و محدودکننده ولتاژ در مدارهای مختلف استفاده می‌شود.
3. دیود شاتکی (Schottky Diode)
- ساختار: برخلاف دیود پیوند PN، پیوند در دیود شاتکی بین یک فلز و یک نیمه‌رسانا ایجاد می‌شود.
- عملکرد: افت ولتاژ مستقیم بسیار کمی دارد و سرعت سوئیچینگ بالایی دارد.
- کاربرد: در مدارهای فرکانس بالا، مدارهای مجتمع و به عنوان دیود یکسوکننده در مدارهای تغذیه استفاده می‌شود.
4. دیود تونلی (Tunnel Diode)
- ساختار: یک دیود نیمه‌رسانا با دپینگ بسیار زیاد است.
- عملکرد: دارای یک ناحیه منفی در مشخصه جریان-ولتاژ خود است که به آن اجازه می‌دهد به عنوان نوسان‌ساز استفاده شود.
- کاربرد: در مدارهای مایکروویو، نوسان‌سازها و تقویت‌کننده‌ها استفاده می‌شود.
5. دیود واریکاپ (Varactor Diode)
- ساختار: یک دیود پیوند PN است که ظرفیت آن با تغییر ولتاژ وارده تغییر می‌کند.
- عملکرد: به عنوان یک خازن متغیر عمل می‌کند.
- کاربرد: در مدارهای تنظیم فرکانس، ضرب‌کننده‌های فرکانس و مدارهای تنظیم ولتاژ استفاده می‌شود.
6. فتودیود (Photodiode)
- ساختار: یک دیود نیمه‌رسانا است که به نور حساس است.
- عملکرد: هنگامی که نور به فتودیود تابیده می‌شود، جفت الکترون-حفره تولید شده و جریان الکتریکی ایجاد می‌شود.
- کاربرد: در سلول‌های خورشیدی، سنسورهای نوری و مدارهای فتوالکتریک استفاده می‌شود.
7. ال‌ای‌دی (LED: Light Emitting Diode)
- ساختار: یک دیود نیمه‌رسانا است که هنگامی که جریان از آن عبور می‌کند، نور منتشر می‌کند.
- عملکرد: الکترون‌ها در هنگام عبور از پیوند PN، انرژی خود را به صورت فوتون (نور) آزاد می‌کنند.
- کاربرد: در نمایشگرها، چراغ‌های روشنایی، چراغ‌های راهنمایی و بسیاری از کاربردهای دیگر استفاده می‌شود.
8. دیود لاشر (Laser Diode)
- ساختار: یک دیود نیمه‌رسانا است که نور لیزر تولید می‌کند.
- عملکرد: با ایجاد یک محیط تقویت نوری، نور لیزر تولید می‌کند.
- کاربرد: در ارتباطات نوری، خواندن دیسک‌های نوری، لیزرهای پزشکی و بسیاری از کاربردهای دیگر استفاده می‌شود.
توجه: این‌ها تنها برخی از انواع دیود هستند و انواع دیگری نیز وجود دارند. انتخاب نوع دیود مناسب برای یک کاربرد خاص به پارامترهای مختلفی مانند ولتاژ کاری، جریان کاری، سرعت سوئیچینگ، ظرفیت پارازیتی و دمای کاری بستگی دارد.
کاربردهای دیود
دیودها در طیف وسیعی از کاربردهای الکترونیکی استفاده می‌شوند که برخی از مهم‌ترین آن‌ها عبارتند از:
- یکسو سازی: تبدیل جریان متناوب به جریان مستقیم
- تثبیت ولتاژ: حفظ ولتاژ خروجی یک مدار در سطح ثابت
- حفاظت از مدار: محافظت از مدار در برابر ولتاژهای گذرا و جریان‌های بیش از حد
- مدارهای منطقی: استفاده در مدارهای منطقی دیجیتال
- مدارهای نوسان‌ساز: تولید سیگنال‌های نوسانی
- مدارهای تنظیم فرکانس: تنظیم فرکانس در مدارهای رادیویی
- سلول‌های خورشیدی: تبدیل انرژی نور به انرژی الکتریکی
انتخاب دیود مناسب
انتخاب دیود مناسب برای یک کاربرد خاص به پارامترهای مختلفی مانند ولتاژ کاری، جریان کاری، سرعت سوئیچینگ، ظرفیت پارازیتی و دمای کاری بستگی دارد. برای انتخاب دیود مناسب، بهتر است به دیتاشیت دیود مراجعه کرده و مشخصات آن را با نیازهای مدار خود مقایسه کنید.
نتیجه‌گیری
دیودها به عنوان یکی از اجزای اساسی مدارهای الکترونیکی، نقش بسیار مهمی در عملکرد صحیح این مدارها دارند. با توجه به تنوع بالای دیودها، انتخاب دیود مناسب برای هر کاربرد خاص، نیازمند شناخت کافی از انواع دیودها و ویژگی‌های آن‌ها است.
