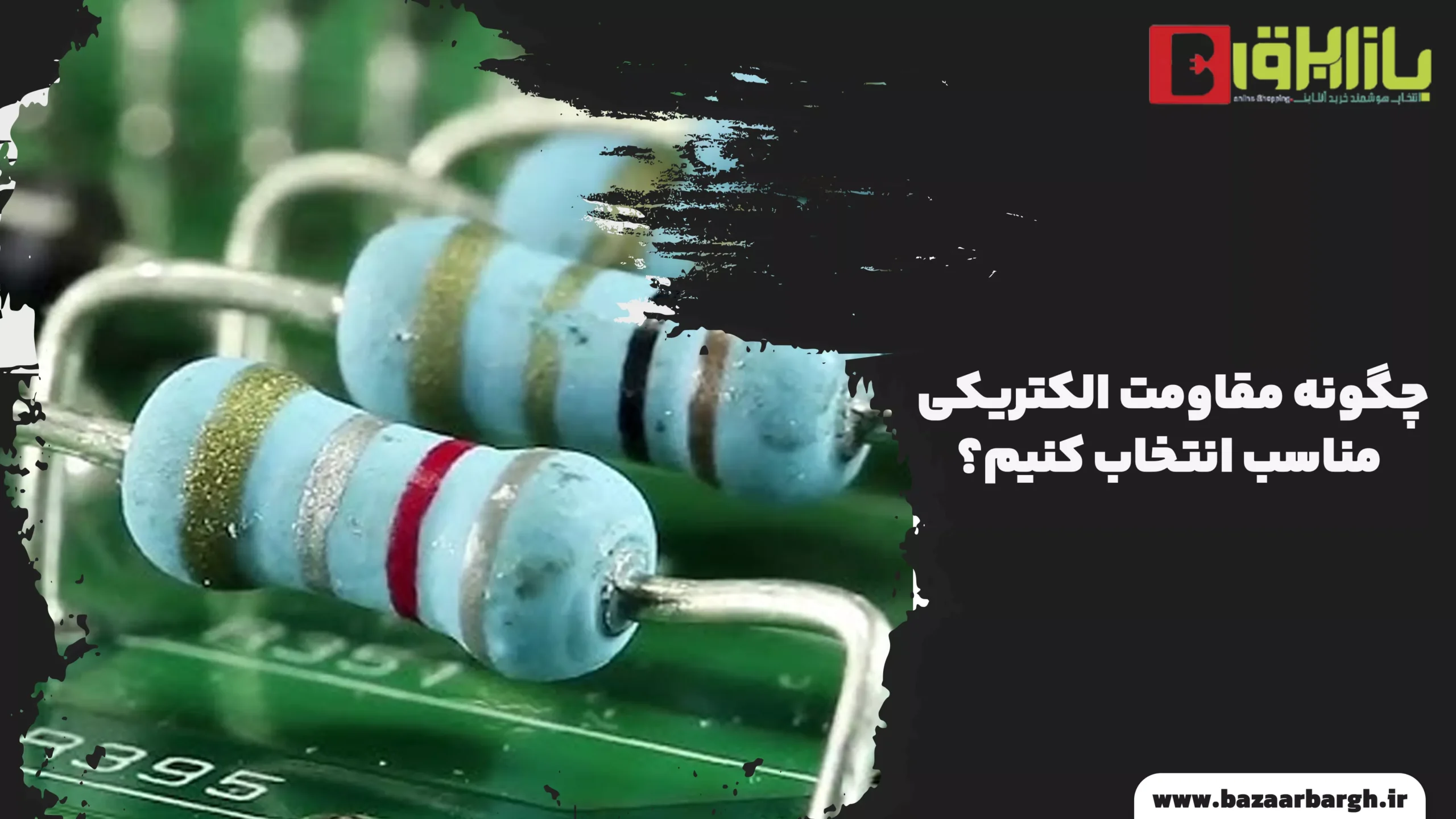

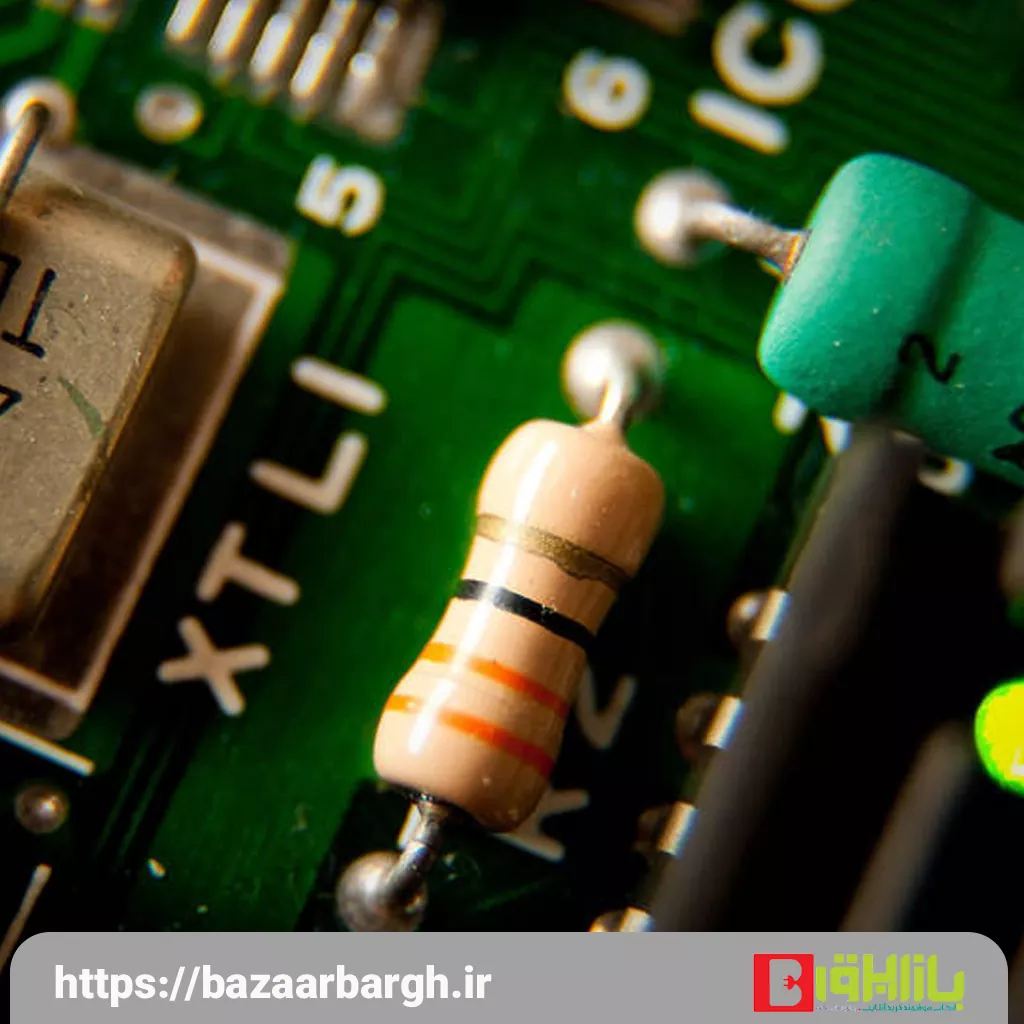

چگونه مقاومت الکتریکی مناسب انتخاب کنیم؟

مقاومت الکتریکی؛ ستون فقرات مدارهای الکترونیکی

مقاومت‌ها، یکی از اساسی‌ترین و پرکاربردترین قطعات در مدارهای الکترونیکی هستند. آن‌ها نقش بسیار مهمی در کنترل جریان و ولتاژ در مدار ایفا می‌کنند. اما با توجه به تنوع بالای مقاومت‌ها، انتخاب مقاومت مناسب برای یک پروژه خاص می‌تواند چالش‌برانگیز باشد. در این مقاله، به بررسی عوامل موثر در انتخاب مقاومت مناسب و راهکارهایی برای انتخاب بهترین گزینه می‌پردازیم.

مقاومت چیست؟

مقاومت، یک عنصر الکترونیکی است که جریان الکتریکی را در مدار محدود می‌کند. واحد اندازه‌گیری مقاومت، اهم (Ω) است. قانون اهم، رابطه بین ولتاژ (V)، جریان (I) و مقاومت (R) را به صورت زیر بیان می‌کند:

V = I * R

چرا انتخاب مقاومت مناسب مهم است؟

• حفاظت از مدار: مقاومت‌های مناسب از مدار در برابر جریان‌های بیش از حد محافظت می‌کنند.
• کنترل ولتاژ: با استفاده از مقاومت‌ها می‌توان ولتاژ را در نقاط مختلف مدار تقسیم کرد.
• تولید گرما: مقاومت‌ها در هنگام عبور جریان، مقداری گرما تولید می‌کنند. انتخاب مقاومت با توان مناسب، از گرم شدن بیش از حد و آسیب دیدن آن جلوگیری می‌کند.
• تثبیت مدار: مقاومت‌ها نقش مهمی در تثبیت عملکرد مدار دارند.

عوامل موثر در انتخاب مقاومت

1. مقدار مقاومت (اهم):
   1. بر اساس محاسبات مدار و نیازهای پروژه تعیین می‌شود.
   1. با استفاده از کد رنگی مقاومت یا دستگاه اهم‌متر قابل اندازه‌گیری است.
2. توان مقاومت (وات):
   1. حداکثر توانی که مقاومت می‌تواند بدون آسیب دیدن تحمل کند.
   1. با توجه به جریان عبوری از مقاومت و ولتاژ دو سر آن محاسبه می‌شود.
3. دقت مقاومت:
   1. میزان انحراف مقدار واقعی مقاومت از مقدار اسمی آن.
   1. برای مدارهای حساس، مقاومت‌هایی با دقت بالا مورد نیاز است.
4. ضریب دمایی مقاومت:
   1. میزان تغییر مقاومت با تغییر دما.
   1. برای مدارهایی که در معرض تغییرات دمایی قرار دارند، مقاومت‌هایی با ضریب دمایی پایین انتخاب می‌شود.
5. نوع مقاومت:
   1. مقاومت‌های ثابت: مقدار مقاومت آن‌ها ثابت است.
   1. مقاومت‌های متغیر: مقدار مقاومت آن‌ها قابل تغییر است (مانند پتانسیومترها).
   1. مقاومت‌های وابسته به نور، دما و سایر عوامل محیطی.

مراحل انتخاب مقاومت مناسب

1. محاسبه مقدار مقاومت مورد نیاز:
   1. با استفاده از قوانین مدار و مشخصات دیگر قطعات، مقدار مقاومت را محاسبه کنید.
2. تعیین توان مورد نیاز:
   1. با استفاده از قانون توان (P = I^2 * R) توان مورد نیاز را محاسبه کنید.
   1. توان مقاومت انتخابی باید حداقل برابر با توان محاسبه شده باشد.
3. انتخاب نوع مقاومت:
   1. با توجه به کاربرد مقاومت و شرایط محیطی، نوع مناسب را انتخاب کنید.
4. توجه به دقت و ضریب دمایی:
   1. در صورت نیاز به دقت بالا یا عملکرد پایدار در دماهای مختلف، به این پارامترها توجه کنید.
5. بررسی ابعاد و بسته‌بندی:
   1. ابعاد و نوع بسته‌بندی مقاومت باید با فضای موجود در مدار سازگار باشد.

نکات مهم

• کد رنگی مقاومت: برای خواندن مقدار مقاومت از کد رنگی استفاده می‌شود. جداولی برای تبدیل کد رنگی به مقدار عددی موجود است.
• Tolerence: میزان تحمل انحراف مقدار مقاومت از مقدار اسمی آن را نشان می‌دهد.
• اهم‌متر: برای اندازه‌گیری دقیق مقدار مقاومت از اهم‌متر استفاده می‌شود.
• کاتالوگ سازندگان: برای اطلاعات بیشتر در مورد انواع مختلف مقاومت، به کاتالوگ سازندگان مراجعه کنید.

کد رنگی مقاومت و نحوه محاسبه مقدار آن

کد رنگی مقاومت، یک روش ساده و سریع برای تشخیص مقدار اهمی یک مقاومت است. به‌جای چاپ اعداد روی بدنه کوچک مقاومت‌ها، از نوارهای رنگی استفاده می‌شود که هر رنگ نماینده یک عدد یا ضریب خاص است.

چرا از کد رنگی استفاده می‌شود؟

• اندازه کوچک مقاومت‌ها: چاپ اعداد روی مقاومت‌های کوچک بسیار دشوار و خواندن آن‌ها نیز مشکل است.
• استاندارد جهانی: کد رنگی مقاومت یک استاندارد جهانی است و در همه جای دنیا به یک شکل تفسیر می‌شود.

نحوه خواندن کد رنگی

1. تعداد نوارها: مقاومت‌ها معمولاً دارای 4 یا 5 نوار رنگی هستند. نوار آخر نشان‌دهنده تلرانس یا میزان خطای مقاومت است.
2. ترتیب خواندن: نوارها از چپ به راست خوانده می‌شوند.
3. جدول کد رنگی: هر رنگ یک عدد یا ضریب را نشان می‌دهد. جدول زیر، ارتباط بین رنگ‌ها و اعداد را نشان می‌دهد:

مثال:

فرض کنید یک مقاومت با نوارهای رنگی قهوه‌ای، سیاه، قرمز و طلایی داریم. برای محاسبه مقدار آن:

1. دو رقم اول: قهوه‌ای (1) و سیاه (0)
2. ضریب: قرمز (100)
3. تلرانس: طلایی (5%) پس مقدار مقاومت برابر است با: 10 × 100 = 1000 اهم یا 1 کیلو اهم با تلرانس 5%.

محاسبه مقاومت 5 نواره

در مقاومت‌های 5 نواره، نوار چهارم نیز یک رقم است و نوار پنجم تلرانس را نشان می‌دهد.

نکات مهم:

• توان مقاومت: کد رنگی فقط مقدار مقاومت را نشان می‌دهد. برای تعیین توان مقاومت، باید به اندازه فیزیکی آن توجه کرد.
• مقاومت‌های متغیر: مقاومت‌های متغیر مانند پتانسیومترها معمولاً دارای کد رنگی نیستند و مقدار آن‌ها با چرخاندن محور آن‌ها تغییر می‌کند.
• جدول کد رنگی: همیشه یک جدول کد رنگی در دسترس داشته باشید تا در هنگام خواندن مقاومت‌ها از آن استفاده کنید.

چرا یادگیری کد رنگی مهم است؟

• تشخیص سریع مقدار مقاومت: بدون نیاز به دستگاه اندازه‌گیری، می‌توانید مقدار مقاومت را به‌سرعت تشخیص دهید.
• رفع عیب مدار: در صورت خرابی یک مقاومت، می‌توانید به‌راحتی آن را شناسایی و تعویض کنید.
• ساخت پروژه‌های الکترونیکی: برای ساخت مدارهای الکترونیکی، دانستن مقدار مقاومت‌ها بسیار ضروری است.

تقسیم‌بندی مقاومت‌ها بر اساس ویژگی خطی بودن

مقاومت‌های الکتریکی را می‌توان بر اساس رابطه بین ولتاژ و جریان عبوری از آن‌ها به دو دسته اصلی تقسیم کرد:

1. مقاومت‌های الکتریکی خطی (Linear Resistors)

مقاومت‌های خطی، مقاومت‌هایی هستند که در آن‌ها رابطه بین ولتاژ و جریان یک رابطه خطی مستقیم است. به عبارت دیگر، اگر ولتاژ دو سر یک مقاومت خطی را دوبرابر کنیم، جریان عبوری از آن نیز دوبرابر می‌شود. این رابطه با قانون اهم بیان می‌شود:

V = I * R

در این رابطه:

• V: ولتاژ بر حسب ولت
• I: جریان بر حسب آمپر
• R: مقاومت بر حسب اهم

ویژگی‌های مقاومت‌های خطی:

• نمودار مشخصه ولتاژ-جریان آن‌ها یک خط مستقیم با شیب ثابت است.
• مقدار مقاومت آن‌ها در طول زمان و با تغییر ولتاژ یا جریان ثابت می‌ماند.
• اکثر مقاومت‌های رایجی که در مدارهای الکترونیکی استفاده می‌شوند، از نوع خطی هستند.

مثال‌های مقاومت‌های خطی:

• مقاومت‌های کربنی
• مقاومت‌های فیلم فلزی
• مقاومت‌های سیم پیچیده
• مقاومت‌های متغیر خطی (مانند پتانسیومترها)

تقسیم‌بندی مقاومت‌های الکتریکی خطی به ثابت و متغیر

مقاومت‌های الکتریکی خطی، همانطور که پیشتر گفتیم، مقاومت‌هایی هستند که رابطه خطی مستقیمی بین ولتاژ و جریان دارند. این دسته از مقاومت‌ها را می‌توان بر اساس قابلیت تغییر مقدار مقاومت به دو گروه اصلی تقسیم کرد:

1.1. مقاومت‌های الکتریکی خطی ثابت (Fixed Linear Resistors)

مقاومت‌های ثابت، مقاومت‌هایی هستند که مقدار اهمی آن‌ها از پیش تعیین شده و ثابت است. به عبارت دیگر، با اعمال ولتاژ مختلف، مقدار مقاومت تغییر نمی‌کند. این نوع مقاومت‌ها در اکثر مدارهای الکترونیکی به عنوان عناصر اساسی استفاده می‌شوند.

ویژگی‌های مقاومت‌های ثابت:

• مقدار مقاومت آن‌ها ثابت است و با تغییر عوامل خارجی مانند دما، ولتاژ یا جریان تغییر نمی‌کند.
• دارای تحمل یا تلورانس مشخصی هستند که نشان‌دهنده میزان انحراف مقدار واقعی مقاومت از مقدار اسمی آن است.
• معمولاً با کد رنگی یا اعداد روی بدنه مشخص می‌شوند.

انواع مقاومت‌های ثابت:

• مقاومت‌های کربنی: متداول‌ترین نوع مقاومت‌های ثابت هستند که از یک لایه کربن رسانا روی یک هسته عایق تشکیل شده‌اند.
• مقاومت‌های فیلم فلزی: دارای دقت و پایداری بالاتری نسبت به مقاومت‌های کربنی هستند و از یک لایه نازک فلزی روی یک هسته سرامیکی تشکیل شده‌اند.
• مقاومت‌های فیلم کربنی: ترکیبی از خواص مقاومت‌های کربنی و فیلم فلزی هستند و دقت و پایداری بهتری نسبت به مقاومت‌های کربنی دارند.
• مقاومت‌های سیم پیچیده: برای کاربردهای با توان بالا استفاده می‌شوند و از سیم مقاومتی پیچیده شده روی یک هسته عایق تشکیل شده‌اند.

2.1.  مقاومت‌های الکتریکی خطی متغیر (Variable Linear Resistors)

مقاومت‌های متغیر، مقاومت‌هایی هستند که مقدار اهمی آن‌ها را می‌توان به صورت دستی یا خودکار تغییر داد. این نوع مقاومت‌ها در مدارهایی که نیاز به تنظیم دقیق مقدار مقاومت دارند، استفاده می‌شوند.

ویژگی‌های مقاومت‌های متغیر:

• مقدار مقاومت آن‌ها را می‌توان با حرکت دادن یک لغزنده یا چرخاندن یک محور تغییر داد.
• معمولاً دارای سه پایه هستند که دو پایه به سرهای ثابت مقاومت و یک پایه به لغزنده متصل است.

انواع مقاومت‌های متغیر:

• پتانسیومتر (Potentiometer): برای تقسیم ولتاژ استفاده می‌شود و معمولاً سه پایه دارد.
• رئوستا (Rheostat): برای کنترل جریان استفاده می‌شود و معمولاً دو پایه دارد.
• تریمر (Trimmer): یک نوع پتانسیومتر کوچک است که با یک پیچ تنظیم می‌شود و برای تنظیم دقیق مدار استفاده می‌شود.

کاربردهای مقاومت‌های متغیر:

• تنظیم صدا: در دستگاه‌های صوتی برای تنظیم حجم صدا.
• تنظیم روشنایی: در لامپ‌ها و چراغ‌ها برای تنظیم شدت نور.
• تنظیم سرعت موتور: در موتورهای DC برای کنترل سرعت.
• تنظیم فرکانس: در مدارهای نوسان‌ساز.

خلاصه اینکه مقاومت‌های خطی ثابت و متغیر هر دو در مدارهای الکترونیکی کاربردهای گسترده‌ای دارند. انتخاب نوع مناسب مقاومت به عوامل مختلفی مانند مقدار مقاومت مورد نیاز، دقت مورد نظر، توان مورد نیاز و کاربرد مدار بستگی دارد.

2. مقاومت‌های الکتریکی غیر خطی (Non-linear Resistors)

مقاومت‌های غیر خطی، مقاومت‌هایی هستند که در آن‌ها رابطه بین ولتاژ و جریان یک رابطه غیر خطی است. به عبارت دیگر، با تغییر ولتاژ، مقاومت آن‌ها نیز تغییر می‌کند.

ویژگی‌های مقاومت‌های غیر خطی:

• نمودار مشخصه ولتاژ-جریان آن‌ها یک خط مستقیم نیست و ممکن است منحنی باشد.
• مقدار مقاومت آن‌ها به عوامل مختلفی مانند ولتاژ، دما، نور و فرکانس بستگی دارد.

مثال‌های مقاومت‌های غیر خطی:

• ترمیستورها (Thermistors): مقاومت آن‌ها با تغییر دما تغییر می‌کند.
• فتورزیستورها (Photoresistors): مقاومت آن‌ها با تغییر شدت نور تغییر می‌کند.
• واریستورها (Varistors): مقاومت آن‌ها با افزایش ولتاژ کاهش می‌یابد و از مدار در برابر اضافه ولتاژ محافظت می‌کنند.
• دیودها: در جهت مستقیم مقاومت بسیار کمی دارند و در جهت معکوس مقاومت بسیار بالایی دارند.

کاربردهای مقاومت‌های غیر خطی:

• ترمیستورها: در مدارهای کنترل دما، حسگرهای حرارتی و محافظت در برابر اضافه بار حرارتی.
• فتورزیستورها: در مدارهای کنترل نور، حسگرهای نوری و مدارهای امنیتی.
• واریستورها: در مدارهای محافظت در برابر اضافه ولتاژ، مانند مدارهای برق و الکترونیک.
• دیودها: در مدارهای یکسو کننده، مدارهای منطقی و بسیاری از مدارهای الکترونیکی دیگر.

تقسیم‌بندی مقاومت‌های الکتریکی غیرخطی

مقاومت‌های غیرخطی، همانطور که پیش‌تر گفتیم، مقاومت‌هایی هستند که رابطه بین ولتاژ و جریان عبوری از آن‌ها یک رابطه خطی مستقیم نیست. در این بخش، به بررسی دقیق‌تر سه نوع مهم از مقاومت‌های غیرخطی می‌پردازیم: ترمیستورها، وریستورها و مقاومت‌های وابسته به نور.

1.2. ترمیستورها (Thermistors)

ترمیستورها نوعی مقاومت هستند که مقدار مقاومت آن‌ها به شدت به دما وابسته است. به عبارت دیگر، با تغییر دما، مقاومت آن‌ها نیز تغییر می‌کند. ترمیستورها به دو دسته اصلی تقسیم می‌شوند:

• ترمیستورهای مثبت دمایی (Positive Temperature Coefficient – PTC): در این نوع ترمیستورها، با افزایش دما، مقاومت نیز افزایش می‌یابد.
• ترمیستورهای منفی دمایی (Negative Temperature Coefficient – NTC): در این نوع ترمیستورها، با افزایش دما، مقاومت کاهش می‌یابد.

کاربردهای ترمیستورها:

• کنترل دما: در دستگاه‌های گرمایشی و سرمایشی، آون‌ها و یخچال‌ها.
• محافظت در برابر اضافه بار حرارتی: در مدارهای الکترونیکی برای جلوگیری از آسیب دیدن قطعات در اثر گرم شدن بیش از حد.
• حسگر دما: در ترمومترهای دیجیتال و سیستم‌های کنترل دما.

2.2. وریستورها (Varistors)

وریستورها یا مقاومت‌های وابسته به ولتاژ، نوعی مقاومت غیرخطی هستند که مقاومت آن‌ها با افزایش ولتاژ به شدت کاهش می‌یابد. وریستورها در برابر ولتاژهای گذرا و اضافه ولتاژ بسیار حساس هستند و در صورت افزایش ولتاژ از یک حد مشخص، رسانایی آن‌ها به شدت افزایش می‌یابد.

کاربردهای وریستورها:

• محافظت در برابر اضافه ولتاژ: در مدارهای الکترونیکی برای محافظت از قطعات حساس در برابر صاعقه، نویزهای الکتریکی و افزایش ناگهانی ولتاژ.
• محدود کردن جریان در مدارهای جرقه‌زنی: مانند شمع خودرو.

3.2. مقاومت‌های وابسته به نور (Photoresistors or Photoconductive Cells or LDR)

مقاومت‌های وابسته به نور یا فتورزیستورها، نوعی مقاومت هستند که مقدار مقاومت آن‌ها به شدت به شدت نور تابیده شده به آن‌ها وابسته است. با افزایش شدت نور، مقاومت این نوع مقاومت‌ها کاهش می‌یابد.

کاربردهای فتورزیستورها:

• حسگر نور: در دوربین‌های عکاسی، سیستم‌های امنیتی، چراغ‌های خیابانی و سلول‌های خورشیدی.
• کنترل روشنایی: در مدارهای کنترل روشنایی خودکار.

جدول مقایسه انواع مقاومت‌های غیرخطی

خلاصه اینکه مقاومت‌های غیرخطی به دلیل ویژگی‌های منحصر به فرد خود، در بسیاری از کاربردهای الکترونیکی مورد استفاده قرار می‌گیرند. انتخاب نوع مناسب مقاومت غیرخطی به کاربرد مورد نظر و شرایط محیطی بستگی دارد.

در چه مواردی از کدام نوع مقاومت استفاده می‌شود؟

• مقاومت‌های خطی: برای محدود کردن جریان، تقسیم ولتاژ، ایجاد تاخیر زمانی و بسیاری از کاربردهای دیگر در مدارهای الکترونیکی.
• مقاومت‌های غیر خطی: برای حس کردن تغییرات فیزیکی مانند دما، نور و ولتاژ، محافظت از مدارها و ایجاد عملکردهای خاص در مدارهای الکترونیکی.

به طور خلاصه انتخاب نوع مقاومت مناسب برای یک مدار به کاربرد مورد نظر و ویژگی‌های مورد نیاز بستگی دارد. اگر به یک رابطه خطی بین ولتاژ و جریان نیاز دارید، از مقاومت‌های خطی استفاده کنید. اگر به یک مقاومت با ویژگی‌های خاص مانند تغییر مقاومت با دما یا ولتاژ نیاز دارید، از مقاومت‌های غیر خطی استفاده کنید.

نتیجه‌گیری

انتخاب مقاومت مناسب، یکی از مراحل کلیدی در طراحی و ساخت مدارهای الکترونیکی است. با در نظر گرفتن عوامل ذکر شده در این مقاله و استفاده از منابع معتبر، می‌توانید مقاومت مناسب را برای پروژه خود انتخاب کنید. در صورت نیاز به مشاوره بیشتر، می‌توانید از متخصصین حوزه الکترونیک کمک بگیرید.
