آپ امپ ها و چالش های طراحی آنالوگ
مقدمه
آپ امپ ها (Operational Amplifiers) یا تقویت کننده های عملیاتی، بلوک های بنیادی در مدارهای الکترونیکی آنالوگ هستند. این قطعات به دلیل پایداری بالا، تطبیق پذیری و تنوع کاربرد، به طور گسترده در طیف وسیعی از طراحی ها از جمله فیلترها، نوسان سازها، تقویت کننده ها و سیستم های کنترل استفاده می شوند. با این حال، طراحی مدارهای آنالوگ با استفاده از آپ امپ ها می تواند چالش برانگیز باشد و نیازمند درک عمیقی از مفاهیم الکتریکی و تسلط بر تکنیک های طراحی است.

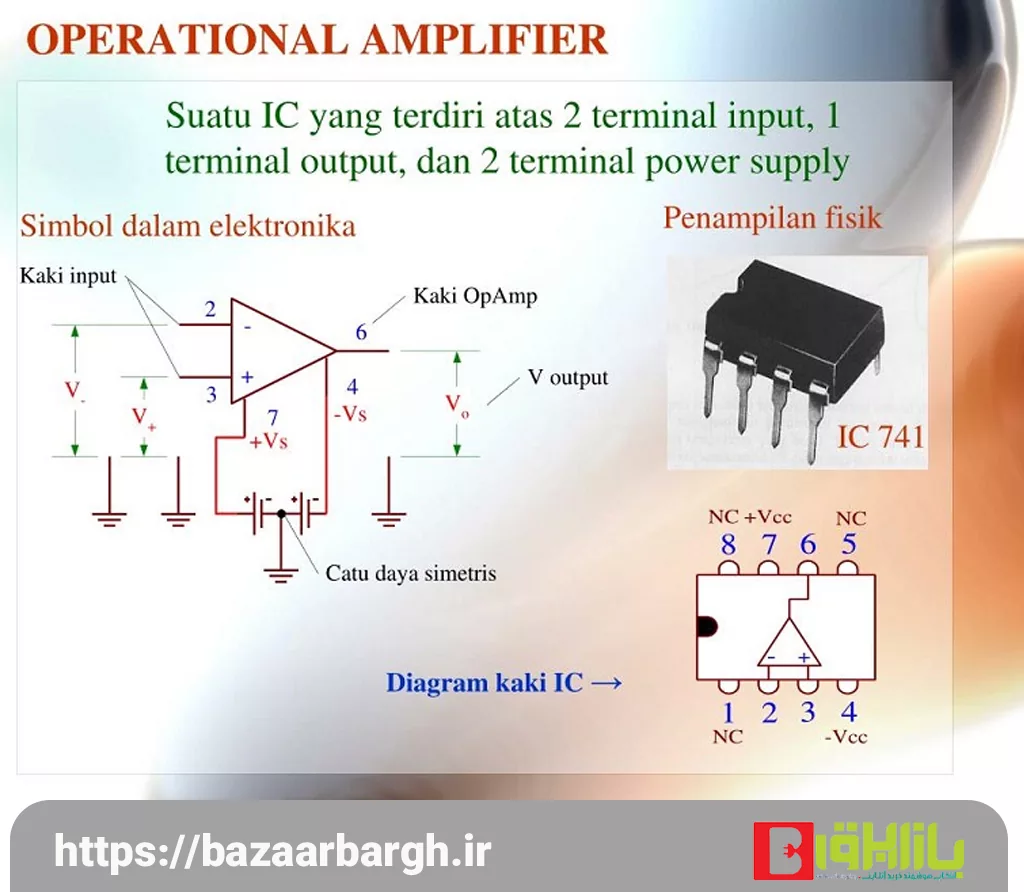

ساختار پایه آپ امپ
آپ امپ ها از تعدادی ترانزیستور، دیود و مقاومت به صورت مجتمع تشکیل شده اند. این اجزاء در یک مدار با پیکربندی خاص به هم متصل می شوند تا عملکرد تقویت ولتاژ را با ضریب تقویت بالا (معمولاً در حدود 100,000 یا بیشتر) ارائه دهند.
پیکربندی های پایه آپ امپ:
آپ امپ ها را می توان در پیکربندی های مختلفی برای انجام وظایف مختلف استفاده کرد. دو پیکربندی رایج عبارتند از:
- غیر معکوس کننده: در این پیکربندی، ولتاژ خروجی با ولتاژ ورودی هم جهت و با ضریب تقویت ثابت (معمولاً 1 + Rf/Rin) افزایش می یابد.
- معکوس کننده: در این پیکربندی، ولتاژ خروجی با ولتاژ ورودی عکس جهت و با ضریب تقویت ثابت (معمولاً -Rf/Rin) افزایش می یابد.
مزایای استفاده از آپ امپ ها:
- پایداری بالا: آپ امپ ها به طور ذاتی پایدار هستند و به راحتی تحت تاثیر نویز و بازخورد ناخواسته قرار نمی گیرند.
- تطبیق پذیری: آپ امپ ها را می توان در پیکربندی های مختلف برای انجام وظایف مختلف استفاده کرد.
- ضریب تقویت بالا: آپ امپ ها می توانند سیگنال های ضعیف را به سطوح قابل استفاده تقویت کنند.
- ابعاد کوچک: آپ امپ ها در بسته بندی های کوچک و با قیمت مناسب موجود هستند.
- مصرف برق کم: آپ امپ های کم مصرف در دسترس هستند که آنها را برای کاربردهای حساس به مصرف برق مناسب می کند.
کاربردهای آپ امپ
- تقویت کننده ها: آپ امپ ها به طور گسترده برای تقویت سیگنال های ضعیف مانند سیگنال های صوتی یا سنسور استفاده می شوند.
- فیلترها: آپ امپ ها را می توان برای ساخت فیلترهای مختلف برای عبور یا مسدود کردن فرکانس های خاص سیگنال استفاده کرد.
- نوسان سازها: آپ امپ ها را می توان برای تولید سیگنال های موج مربعی، موج مثلثی یا سینوسی با فرکانس های مختلف استفاده کرد.
- مقایسه کننده ها: آپ امپ ها را می توان برای مقایسه دو ولتاژ و تولید سیگنال خروجی بر اساس اینکه کدام ولتاژ بیشتر یا کمتر است استفاده کرد.
- سیستم های کنترل: آپ امپ ها را می توان در سیستم های کنترل بازخورد برای کنترل ولتاژ، جریان یا سایر پارامترها استفاده کرد.
آپ امپ ها ابزارهای قدرتمندی برای طراحی مدارهای آنالوگ هستند. با درک مفاهیم پایه آپ امپ ها و پیکربندی های مختلف آنها، می توانید از آنها برای ساخت طیف گسترده ای از مدارهای کاربردی استفاده کنید.
چالش های کلیدی در طراحی آنالوگ با آپ امپ: بررسی عمیق تر
در مقاله قبلی، به طور خلاصه به چالش های کلیدی در طراحی آنالوگ با آپ امپ ها اشاره شد. در این بخش، به بررسی عمیق تر هر یک از این چالش ها و ارائه راهکارهایی برای غلبه بر آنها می پردازیم:
1. پایداری
- مشکل: آپ امپ ها می توانند به راحتی تحت تاثیر نویز و بازخورد ناخواسته نوسان کرده و از حالت پایدار خارج شوند، که منجر به اعوجاج سیگنال و عملکرد نامناسب مدار می شود.
- راه حل:
- جبران فرکانس: با استفاده از تکنیک هایی مانند جبران فرکانس داخلی یا خارجی، می توان پهنای باند حلقه باز آپ امپ را کاهش داد و از نوسان جلوگیری کرد.
- پیکربندی صحیح مدار: انتخاب پیکربندی مناسب برای آپ امپ (مانند غیر معکوس کننده، معکوس کننده، یا تفاضلی) و استفاده از مقادیر صحیح برای اجزای مدار می تواند به پایداری مدار کمک کند.
- چیدمان PCB: چیدمان صحیح PCB با زمین سازی مناسب و مسیرهای سیگنال کوتاه می تواند از نویز و بازخورد ناخواسته بکاهد و به پایداری مدار کمک کند.
2. محدوده دینامیکی
- مشکل: آپ امپ ها فقط می توانند دامنه محدودی از سیگنال های ورودی را بدون اعوجاج تقویت کنند. اگر سیگنال ورودی از محدوده دینامیکی آپ امپ فراتر رود، اعوجاج و افت کیفیت سیگنال خروجی رخ می دهد.
- راه حل:
- انتخاب آپ امپ مناسب: طراحان باید آپ امپ را با توجه به دامنه سیگنال ورودی مورد انتظار انتخاب کنند. آپ امپ های مختلف محدوده دینامیکی های متفاوتی دارند.
- محدود کردن دامنه سیگنال ورودی: در صورت امکان، می توان دامنه سیگنال ورودی را با استفاده از مدارهای محدود کننده مانند دیودها یا کلیپرها محدود کرد.
- استفاده از آپ امپ های با محدوده دینامیکی بالا: برای کاربردهایی که به محدوده دینامیکی بسیار بالایی نیاز دارند، می توان از آپ امپ های مخصوص با محدوده دینامیکی بالا استفاده کرد.
3. نویز
- مشکل: نویز ذاتی موجود در آپ امپ ها می تواند بر عملکرد مدار تاثیر منفی بگذارد و باعث اعوجاج سیگنال خروجی و کاهش دقت شود.
- راه حل:
- انتخاب آپ امپ کم نویز: طراحان باید آپ امپ هایی را انتخاب کنند که سطح نویز پایینی دارند. آپ امپ های مختلف سطوح نویز متفاوتی دارند.
- استفاده از فیلترها: می توان از فیلترها برای حذف نویز ناخواسته از سیگنال های ورودی و خروجی استفاده کرد.
- چیدمان PCB: چیدمان صحیح PCB با زمین سازی مناسب و مسیرهای سیگنال کوتاه می تواند از نویز و تداخل الکترومغناطیسی بکاهد.
4. مصرف برق
- مشکل: آپ امپ ها می توانند جریان قابل توجهی مصرف کنند، که در applications حساس به مصرف برق می تواند مشکل ساز باشد.
- راه حل:
- انتخاب آپ امپ کم مصرف: طراحان باید آپ امپ هایی را انتخاب کنند که جریان مصرفی پایینی دارند. آپ امپ های مختلف جریان های مصرفی متفاوتی دارند.
- استفاده از تکنیک های صرفه جویی در مصرف برق: می توان از تکنیک هایی مانند خاموش کردن مدارهای غیر فعال زمانی که از آنها استفاده نمی شود، برای کاهش مصرف برق استفاده کرد.
- استفاده از منبع تغذیه مناسب: استفاده از منبع تغذیه با ولتاژ و جریان مناسب می تواند به کاهش مصرف برق کمک کند.
5. پاسخ فرکانسی:
- مشکل: آپ امپ ها دارای پاسخ فرکانسی محدودی هستند، به این معنی که می توانند دامنه محدودی از فرکانس های سیگنال را بدون افت تقویت کنند. اگر سیگنال ورودی شامل فرکانس هایی باشد که خارج از محدوده پاسخ فرکانسی آپ امپ باشند، افت تقویت و اعوجاج سیگنال خروجی رخ می دهد.
- راه حل:
- انتخاب آپ امپ مناسب: طراحان باید آپ امپ را با توجه به پهنای باند سیگنال ورودی مورد انتظار انتخاب کنند. آپ امپ های مختلف پهنای باندهای متفاوتی دارند.
- استفاده از تکنیک های جبران فرکانسی: می توان از تکنیک هایی مانند جبران فرکانس داخلی یا خارجی برای افزایش پهنای باند آپ امپ و بهبود پاسخ فرکانسی آن استفاده کرد.
- استفاده از مدارهای فرکانس بالا: برای کاربردهایی که به پهنای باند بسیار بالایی نیاز دارند، می توان از مدارهای فرکانس بالا مانند ترانزیستورها یا مدارهای مجتمع فرکانس بالا استفاده کرد.
ملاحظات اضافی
علاوه بر چالش های ذکر شده در بالا، طراحان باید هنگام کار با آپ امپ ها، ملاحظات دیگری را نیز در نظر بگیرند، مانند:
- محدوده دمای کاری: آپ امپ ها در محدوده دمای خاصی کار می کنند. طراحان باید از آپ امپ هایی استفاده کنند که برای محدوده دمای مورد انتظار در application آنها مناسب باشد.
- بسته بندی: آپ امپ ها در بسته بندی های مختلفی موجود هستند که هر کدام مزایا و معایب خاص خود را دارند. طراحان باید بسته بندی مناسب را با توجه به نیازهای application خود انتخاب کنند.
- هزینه: آپ امپ ها در قیمت های مختلفی موجود هستند. طراحان باید آپ امپ مناسب را با توجه به بودجه خود و الزامات عملکردی انتخاب کنند.
نتیجه گیری
آپ امپ ها ابزارهای قدرتمندی برای طراحی مدارهای آنالوگ هستند. با این حال، استفاده از آنها به طور موثر نیازمند درک عمیقی از مفاهیم الکتریکی و تسلط بر تکنیک های طراحی است. طراحان باید با چالش های کلیدی طراحی آنالوگ با آپ امپ ها آشنا باشند و برای غلبه بر آنها از تکنیک های مناسب استفاده کنند.
