انواع خازن

انواع خازن:

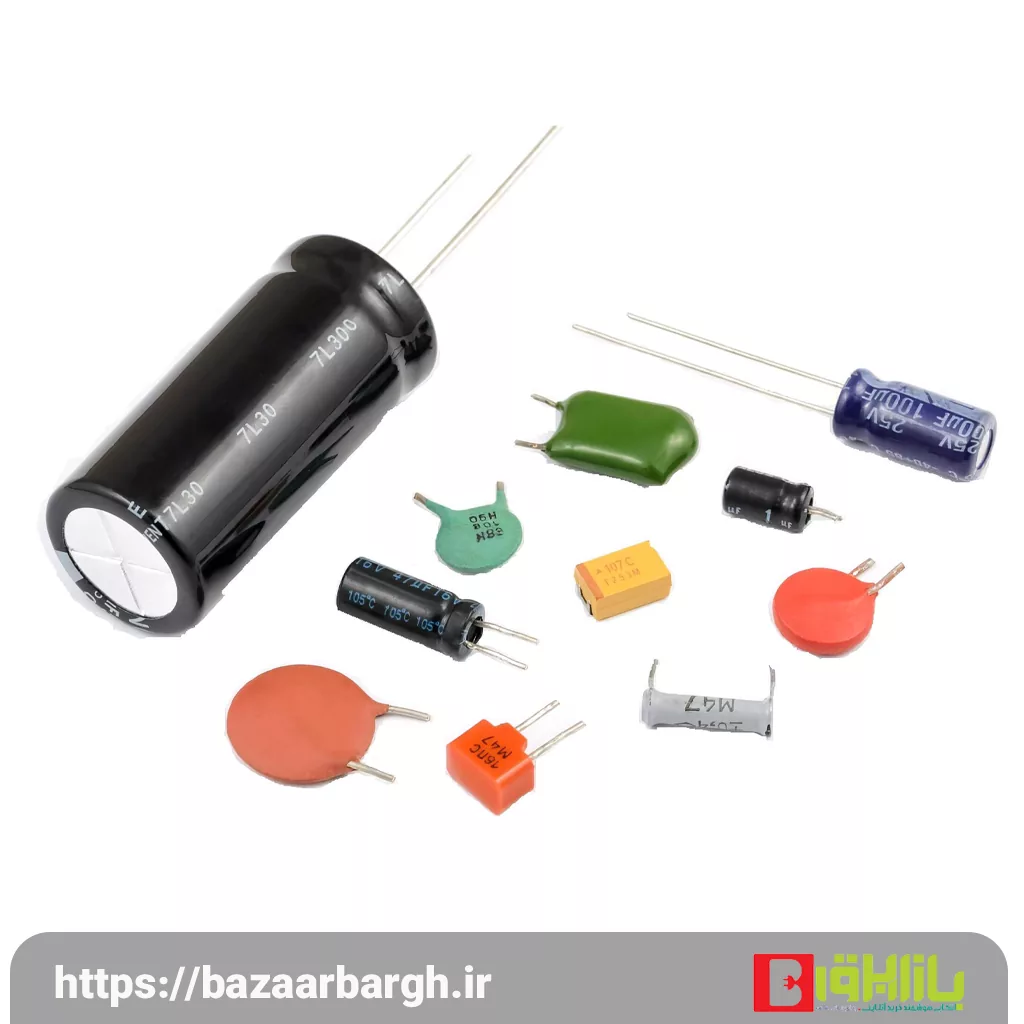

خازن‌ها، المان‌های الکترونیکی هستند که برای ذخیره انرژی الکتریکی به کار می‌روند. آن‌ها در طیف گسترده‌ای از دستگاه‌های الکترونیکی، از تلفن‌های همراه گرفته تا رایانه‌ها و خودروها، یافت می‌شوند. انواع مختلفی از خازن‌ها با ویژگی‌ها و کاربردهای متفاوت وجود دارد. در ادامه به برخی از مهم‌ترین انواع خازن‌ها می‌پردازیم:

بر اساس نوع دی‌الکتریک

• خازن‌های سرامیکی:
  • از یک دی‌الکتریک سرامیکی ساخته شده‌اند.
  • ظرفیت‌های کوچک تا متوسط دارند.
  • در مدارهای فرکانس بالا کاربرد دارند.
  • به دلیل اندازه کوچک و هزینه کم، بسیار پرکاربرد هستند.
• خازن‌های فیلم و کاغذی:
  • برای دی‌الکتریک خود نام‌گذاری شده‌اند.
  • ظرفیت‌های متوسط تا بزرگ دارند.
  • در فیلترها و مدارهای کوپلینگ استفاده می‌شوند.
• خازن‌های الکترولیتی:
  • ظرفیت بسیار بالایی در اندازه کوچک دارند.
  • دارای قطبیت هستند (یعنی باید به درستی در مدار وصل شوند).
  • در مدارهای تغذیه و فیلترینگ استفاده می‌شوند.
  • انواع مختلفی دارند:
    • آلومینیومی: متداول‌ترین نوع، با ظرفیت بالا و قیمت مناسب.
    • تانتالیوم: ظرفیت بالا، نویز کم، و پایداری خوب.
    • نیوبیوم: مشابه تانتالیوم، اما با دمای کاری بالاتر.

بر اساس ساختار فیزیکی

• خازن‌های متغیر:
  • ظرفیت آن‌ها را می‌توان به صورت مکانیکی تغییر داد.
  • در رادیوهای قدیمی برای تنظیم فرکانس استفاده می‌شد.
• خازن‌های چند لایه سرامیکی (MLCC):
  • از لایه‌های نازک سرامیک و رسانا تشکیل شده‌اند.
  • ظرفیت بالا در اندازه بسیار کوچک.
  • در اکثر دستگاه‌های الکترونیکی مدرن استفاده می‌شوند.

بر اساس کاربرد

• خازن‌های کوپلینگ: برای انتقال سیگنال‌های متناوب بین مدارها استفاده می‌شوند.
• خازن‌های فیلتر: برای حذف نویز و تداخلات در مدارها استفاده می‌شوند.
• خازن‌های بایاس: برای تنظیم نقطه کاری ترانزیستورها و دیودها استفاده می‌شوند.
• خازن‌های ذخیره انرژی: برای ذخیره انرژی الکتریکی در مدارهای تغذیه و بک‌آپ استفاده می‌شوند.

عوامل موثر بر انتخاب نوع خازن

• ظرفیت: مقدار انرژی که خازن می‌تواند ذخیره کند.
• ولتاژ کاری: حداکثر ولتاژی که خازن می‌تواند تحمل کند.
• تلفات: انرژی که خازن به صورت گرما از دست می‌دهد.
• ابعاد و وزن: اندازه و وزن خازن.
• دما: محدوده دمایی که خازن می‌تواند در آن کار کند.
• فرکانس کاری: محدوده فرکانسی که خازن می‌تواند در آن به خوبی کار کند.

توجه: انتخاب نوع مناسب خازن برای یک مدار الکترونیکی، به عوامل مختلفی بستگی دارد و نیاز به دانش کافی در زمینه الکترونیک دارد.

نحوه محاسبه ظرفیت خازن

ظرفیت خازن نشان‌دهنده مقدار بار الکتریکی است که یک خازن می‌تواند در یک ولتاژ مشخص ذخیره کند. واحد اندازه‌گیری ظرفیت خازن فاراد (F) است.

فرمول کلی محاسبه ظرفیت خازن

برای یک خازن صفحه‌ای ساده، فرمول محاسبه ظرفیت به صورت زیر است:

C = ε₀ * εᵣ * A / d

• C: ظرفیت خازن بر حسب فاراد (F)
• ε₀: ثابت گذردهی الکتریکی خلأ (8.85 × 10⁻¹² F/m)
• εᵣ: ثابت دی‌الکتریک ماده بین صفحات خازن (عدد بی‌بعد)
• A: مساحت هر یک از صفحات خازن بر حسب متر مربع (m²)
• d: فاصله بین دو صفحه خازن بر حسب متر (m)

عوامل موثر بر ظرفیت خازن

• مساحت صفحات: هرچه مساحت صفحات بیشتر باشد، ظرفیت خازن نیز بیشتر می‌شود.
• فاصله بین صفحات: با کاهش فاصله بین صفحات، ظرفیت خازن افزایش می‌یابد.
• ثابت دی‌الکتریک ماده بین صفحات: هرچه ثابت دی‌الکتریک ماده بیشتر باشد، ظرفیت خازن نیز بیشتر می‌شود.

محاسبه ظرفیت خازن برای اشکال مختلف

فرمول بالا برای خازن‌های صفحه‌ای ساده استفاده می‌شود. برای اشکال دیگر مانند خازن‌های استوانه‌ای یا کروی، فرمول‌های محاسبه کمی متفاوت هستند.

محاسبه ظرفیت خازن‌های سری و موازی

• خازن‌های سری:

  1/C_total = 1/C₁ + 1/C₂ + ... + 1/Cₙ


• خازن‌های موازی:

  C_total = C₁ + C₂ + ... + Cₙ


مثال عددی

فرض کنید یک خازن صفحه‌ای داریم با مساحت صفحات 10 سانتی‌متر مربع، فاصله بین صفحات 0.1 میلی‌متر و ماده دی‌الکتریک هوا (εᵣ ≈ 1). ظرفیت این خازن را محاسبه می‌کنیم:

A = 10 cm² = 10 × 10⁻⁴ m²
d = 0.1 mm = 0.1 × 10⁻³ m
C = (8.85 × 10⁻¹² F/m) * 1 * (10 × 10⁻⁴ m²) / (0.1 × 10⁻³ m)
C ≈ 8.85 × 10⁻¹¹ F

پس ظرفیت خازن تقریباً 88.5 پیکوفاراد (pF) خواهد بود.

نکات مهم

• واحدها: دقت کنید که همه واحدها در محاسبات یکسان باشند.
• تقریب‌ها: در بسیاری از محاسبات، می‌توان از تقریب‌هایی برای ساده‌سازی استفاده کرد.
• ثابت دی‌الکتریک: ثابت دی‌الکتریک مواد مختلف متفاوت است و باید از جدول‌های مرجع استفاده کرد.
• کاربردها: محاسبه ظرفیت خازن در طراحی مدارهای الکترونیکی، تحلیل مدارها و بسیاری از کاربردهای دیگر استفاده می‌شود.

شارژ و تخلیه خازن:

خازن‌ها، همان‌طور که پیش‌تر گفتیم، اجزای الکترونیکی هستند که قادر به ذخیره انرژی الکتریکی هستند. این توانایی ذخیره‌سازی به لطف ساختار خاص آن‌ها که شامل دو صفحه رسانا با یک عایق بین آن‌هاست، امکان‌پذیر می‌شود.

شارژ خازن:

• فرآیند: هنگامی که یک خازن به یک منبع ولتاژ متصل می‌شود، بارهای الکتریکی از منبع به صفحات خازن جریان می‌یابند. صفحه متصل به قطب مثبت منبع، بار مثبت و صفحه متصل به قطب منفی، بار منفی به خود می‌گیرد. این فرآیند تا زمانی ادامه می‌یابد که اختلاف پتانسیل بین دو صفحه خازن برابر با ولتاژ منبع شود.
• عوامل موثر: سرعت شارژ خازن به عوامل مختلفی از جمله ظرفیت خازن، ولتاژ منبع و مقاومت داخلی مدار بستگی دارد.

تخلیه خازن:

• فرآیند: اگر یک خازن شارژ شده را از منبع ولتاژ جدا کرده و دو سر آن را به یکدیگر وصل کنیم، بارهای الکتریکی ذخیره شده در خازن از طریق این مسیر به یکدیگر می‌رسند و خازن تخلیه می‌شود.
• عوامل موثر: سرعت تخلیه خازن نیز به ظرفیت خازن و مقاومت مدار بستگی دارد.

مدار RC و ثابت زمانی

مدار RC (مقاومت-خازن) متداول‌ترین مداری است که برای مطالعه شارژ و تخلیه خازن‌ها استفاده می‌شود. در این مدار، یک مقاومت با یک خازن به صورت سری متصل می‌شوند. ثابت زمانی RC (τ) پارامتری مهم در این مدار است و برابر با حاصلضرب مقاومت (R) و ظرفیت (C) است.

ثابت زمانی RC نشان‌دهنده زمانی است که ولتاژ خازن به 63.2 درصد مقدار نهایی خود برسد.

کاربردهای شارژ و تخلیه خازن

• فلاش دوربین: خازن برای ذخیره انرژی لازم برای تولید نور شدید فلش استفاده می‌شود.
• تایمرها: در مدارهای تایمر، خازن برای ایجاد تاخیر زمانی استفاده می‌شود.
• فیلترها: خازن‌ها در فیلترهای الکترونیکی برای حذف نویز و سیگنال‌های ناخواسته استفاده می‌شوند.
• منابع تغذیه: خازن‌ها در منابع تغذیه برای صاف کردن ولتاژ خروجی استفاده می‌شوند.

نمودارهای شارژ و تخلیه خازن

• شارژ خازن: ولتاژ خازن به صورت نمایی افزایش می‌یابد و به تدریج به ولتاژ منبع نزدیک می‌شود.
• تخلیه خازن: ولتاژ خازن به صورت نمایی کاهش می‌یابد و به تدریج به صفر میل می‌کند.

نکات مهم

• ایمنی: خازن‌های بزرگ می‌توانند ولتاژ بالایی را ذخیره کنند. قبل از کار با خازن‌های با ولتاژ بالا، حتماً نکات ایمنی را رعایت کنید.
• انواع خازن: خازن‌ها انواع مختلفی دارند که هر کدام ویژگی‌ها و کاربردهای خاص خود را دارند.
• کاربردهای گسترده: خازن‌ها در طیف وسیعی از دستگاه‌های الکترونیکی از جمله تلفن‌های همراه، رایانه‌ها، تلویزیون‌ها و … استفاده می‌شوند.
