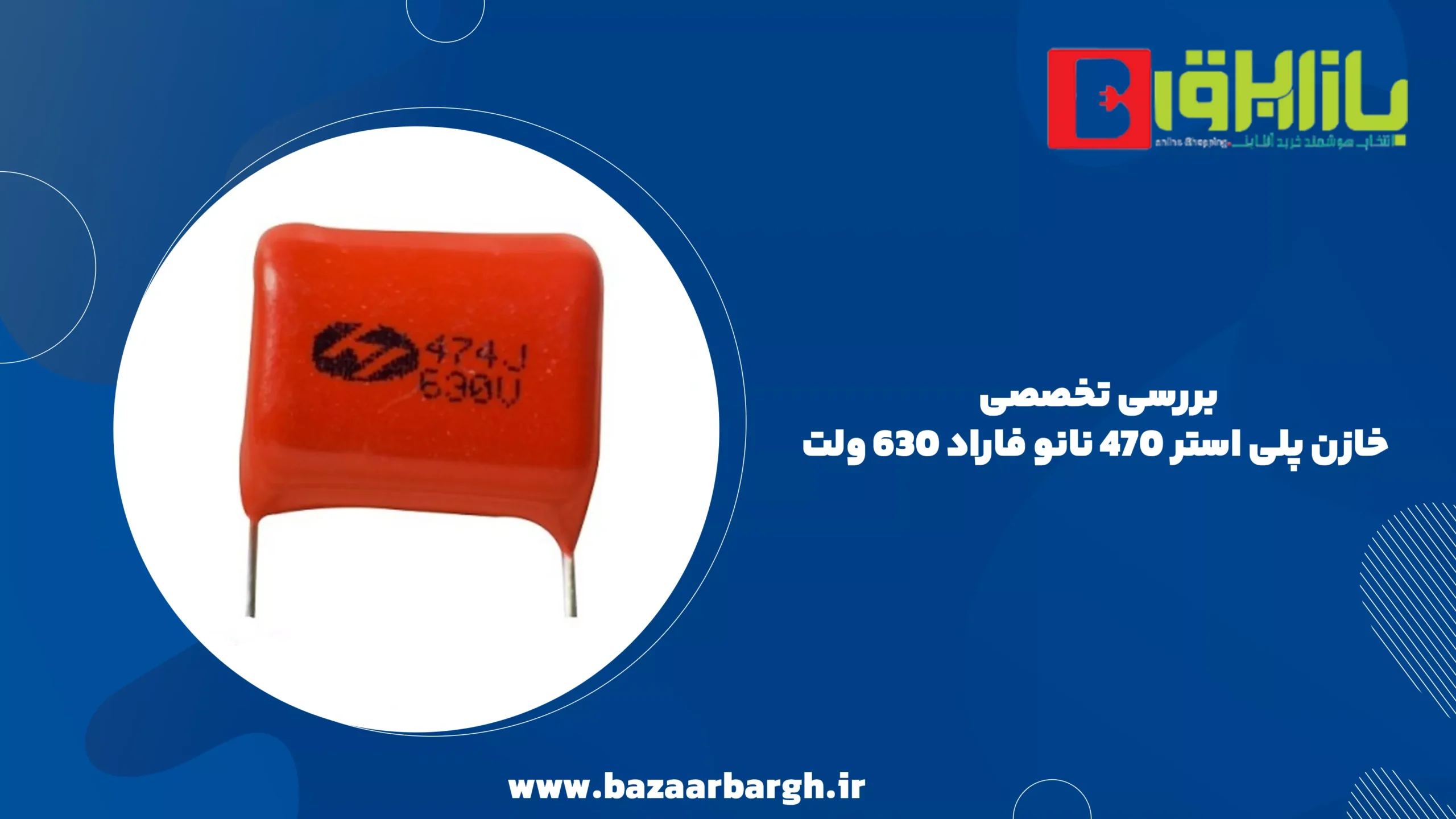

بررسی تخصصی خازن پلی استر 470 نانو فاراد 630 ولت
بررسی تخصصی خازن پلی استر 470 نانو فاراد 630 ولت
خازن پلی استر 470 نانو فاراد با ولتاژ نامی 630 ولت، یکی از قطعات پرکاربرد و مقاوم در دسته خازن‌های غیرالکترولیتی است که برای استفاده در انواع مدارهای الکترونیکی و صنعتی به‌خصوص مدارهایی با ولتاژ بالا بسیار مناسب است. این نوع خازن‌ها به‌دلیل ویژگی‌های فیزیکی و الکتریکی خاص پلی استر، در محیط‌هایی با نویز بالا و نوسانات فرکانسی عملکرد بسیار پایداری از خود نشان می‌دهند.
آشنایی با ساختار خازن پلی استر
خازن پلی استر از دولایه نازک از جنس پلی استر به‌عنوان دی‌الکتریک تشکیل شده که بین آن‌ها لایه‌هایی از آلومینیوم یا فلزات رسانا قرار می‌گیرد. پلی استر به‌عنوان ماده‌ای با مقاومت دی‌الکتریک بالا و پایداری دمایی مناسب، باعث می‌شود این خازن در برابر دمای محیط، ولتاژ بالا و تغییرات فرکانس مقاومت خوبی داشته باشد.
در ولتاژهای بالا مانند 630 ولت، این خازن‌ها عملکرد بهتری نسبت به بسیاری از خازن‌های دیگر دارند و احتمال ترکیدگی یا نشتی بسیار پایین است.

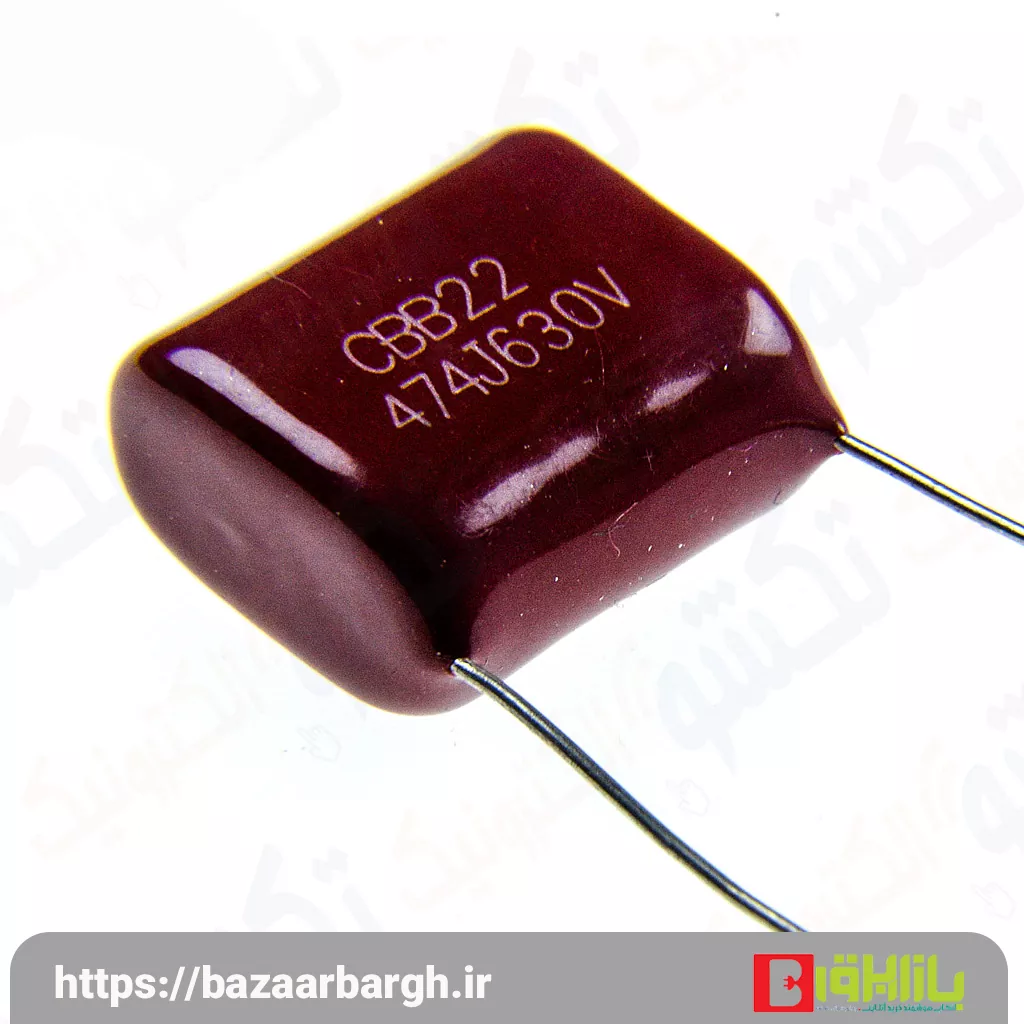

ویژگی‌های اصلی خازن پلی استر 470nF 630V
-
ظرفیت خازنی: 470 نانو فاراد (0.47 میکروفاراد)
-
ولتاژ نامی: 630 ولت
-
نوع خازن: غیرقطبی، از نوع پلی استر
-
کاربردها: مدارهای فیلتر، روشنایی، تغذیه بدون ترانس، تقویت‌کننده‌های صوتی و…
چرا از خازن پلی استر با ولتاژ 630 ولت استفاده کنیم؟
در مدارهایی که ولتاژ کاری بالاتر از 300 یا 400 ولت دارند، خازن‌هایی با تحمل ولتاژ پایین‌تر ممکن است خیلی زود آسیب ببینند. این موضوع به‌ویژه در مدارهای روشنایی LED یا منابع تغذیه بدون ترانس اهمیت دارد. استفاده از خازن 470nF با ولتاژ 630V اطمینان می‌دهد که حتی در صورت نوسانات شدید برق، خازن دچار آسیب نخواهد شد.
کاربردهای رایج این خازن در پروژه‌های مختلف
1. مدارهای فیلتر فرکانسی
این خازن می‌تواند در کنار مقاومت‌ها به‌عنوان فیلتر پایین‌گذر یا بالاگذر استفاده شود. در سیستم‌های صوتی، منابع تغذیه سوئیچینگ، یا مدارهای مخابراتی، حذف سیگنال‌های ناخواسته اهمیت زیادی دارد و این خازن با ظرفیت متوسط خود انتخابی ایده‌آل است.
2. منابع تغذیه بدون ترانس
در پروژه‌هایی که نیاز به کاهش ولتاژ AC بدون استفاده از ترانسفورماتور دارند، استفاده از خازن‌های پلی استر با ولتاژ بالا بسیار رایج است. این خازن می‌تواند جریان را محدود کرده و مدار را تغذیه کند بدون اینکه گرمای زیادی تولید شود.
3. مدارهای روشنایی LED
برای جلوگیری از چشمک زدن یا ناپایداری در لامپ‌های LED، استفاده از خازن‌هایی مانند 470nF با ولتاژ بالا ضروری است. این خازن در مدارهای درایور LED نقش مهمی در صاف کردن جریان ایفا می‌کند.
4. محافظت در برابر اسپایک‌های ولتاژی
در مدارهایی که سوئیچینگ انجام می‌شود یا تجهیزاتی مانند موتورهای الکتریکی یا رله‌ها وجود دارند، خازن‌های پلی استر می‌توانند به‌عنوان بافر عمل کرده و اسپایک‌های ناگهانی را جذب کنند تا از آسیب دیدن قطعات جلوگیری شود.
مزایای خازن پلی استر نسبت به خازن‌های الکترولیتی
در شرایطی که نیاز به پایداری حرارتی و فرکانسی بالا وجود دارد، خازن‌های پلی استر بسیار بهتر عمل می‌کنند. برخلاف خازن‌های الکترولیتی، این خازن‌ها:
-
قطبیت ندارند و می‌توانند در هر جهتی نصب شوند.
-
عمر طولانی‌تری دارند.
-
در ولتاژهای بالا پایدارتر هستند.
-
نشت الکترولیت ندارند.
مقاومت در برابر دما و رطوبت
خازن پلی استر 470 نانو فاراد با تحمل ولتاژ بالا، همچنین در برابر تغییرات دما و رطوبت محیط عملکرد باثباتی دارد. به همین دلیل در پروژه‌هایی که در محیط‌های صنعتی یا بیرونی استفاده می‌شوند، گزینه‌ای قابل اطمینان است.
ابعاد فیزیکی و نصب در برد
این خازن با وجود ولتاژ بالا، ابعاد نسبتاً مناسبی دارد و به‌راحتی روی بردهای PCB از نوع DIP قابل نصب است. با داشتن دو پایه از نوع رادیال، نصب آن روی برد سوراخ‌دار نیز ساده و محکم خواهد بود.
پروژه‌های پیشنهادی برای استفاده از این خازن
-
ساخت منبع تغذیه غیرترانسی برای میکروکنترلرها
-
درایور LED با برق شهری 220 ولت
-
مدار حذف نویز در تقویت‌کننده‌های صوتی
-
فیلتر AC در ورودی پاور سوئیچینگ
-
محافظ ولتاژ در مدارهای صنعتی
نکات مهم هنگام خرید
هنگام تهیه خازن پلی استر با ظرفیت 470nF و ولتاژ 630V به این موارد دقت کنید:
-
از فروشگاه‌های معتبر مانند بازار برق خرید کنید تا از اصل بودن قطعه مطمئن باشید.
-
به ابعاد فیزیکی توجه کنید، مخصوصاً اگر در پروژه خود محدودیت فضا دارید.
-
خازن را متناسب با شرایط ولتاژ و جریان مدار انتخاب کنید.
مقایسه خازن پلی استر با سایر انواع خازن‌ها
مقایسه با خازن‌های سرامیکی
خازن‌های سرامیکی معمولاً در ظرفیت‌های پایین‌تر و برای کاربردهایی با دقت بالا مورد استفاده قرار می‌گیرند. اما در ولتاژهای بالا و محیط‌های صنعتی، خازن پلی استر با پایداری بیشتر و مقاومت بهتر در برابر نوسانات ولتاژ گزینه مناسب‌تری است.
مقایسه با خازن‌های پلی‌پروپیلن
خازن‌های پلی‌پروپیلن نیز در مدارهای با ولتاژ بالا استفاده می‌شوند اما از نظر ابعاد نسبت به پلی استر بزرگ‌تر هستند. خازن‌های پلی استر با حجم کمتر، عملکرد مناسبی در بسیاری از مدارهای AC دارند و هزینه تولید پایین‌تری دارند.
مقایسه با خازن‌های الکترولیتی
درحالی‌که خازن‌های الکترولیتی برای ذخیره انرژی در ظرفیت‌های بالا استفاده می‌شوند، آن‌ها قطبی هستند و در ولتاژ بالا حساس‌ترند. خازن پلی استر در برابر نوسانات ولتاژ مقاومت بیشتری داشته و نیازی به رعایت قطبیت ندارد، که نصب آن را ساده‌تر می‌کند.
بررسی ویژگی‌های الکتریکی خازن 470nF 630V
-
مقدار ESR پایین: به معنی مقاومت سری کمتر و کاهش تلفات انرژی
-
جریان نشتی بسیار کم: در استفاده‌های طولانی مدت، باعث کاهش هدررفت انرژی می‌شود
-
تحمل ولتاژ تا مرز 700V در شرایط کوتاه‌مدت: در صورت وجود پیک ولتاژ آنی، خازن دچار تخریب نمی‌شود
-
پایداری ظرفیت در طول زمان: تغییرات ظرفیت خازن بسیار ناچیز است
خطاهای رایج هنگام استفاده از خازن پلی استر
-
استفاده در مدارهای DC با جریان بالا: خازن پلی استر برای فیلترینگ یا عبور جریان لحظه‌ای مناسب است، نه برای جریان مداوم بالا.
-
عدم توجه به تحمل ولتاژ پیک: اگرچه 630V ولتاژ نامی است، اما در برخی مدارهای خاص پیک ولتاژ ممکن است از آن فراتر رود.
-
نصب نادرست روی برد PCB: گاهی پایه‌ها به‌درستی خم نمی‌شوند یا خازن به برد چسبانده نمی‌شود که باعث شکست مکانیکی در طول زمان می‌شود.
-
قرار دادن در نزدیکی منابع گرما: گرمای بیش‌ازحد ممکن است پلی استر را تخریب کند، بنابراین باید از منابع تولید گرما دور باشد.
نحوه تست سلامت خازن پلی استر
برای اطمینان از عملکرد خازن 470nF، می‌توانید با استفاده از مولتی‌متر یا LCR متر، مقادیر زیر را بررسی کنید:
-
اندازه‌گیری ظرفیت: مقدار خوانده‌شده باید در محدوده 460nF تا 480nF باشد.
-
تست نشتی جریان: با مولتی‌متر روی حالت مقاومت، مقاومت بسیار بالایی (چند مگااهم) باید نمایش داده شود.
-
بررسی ظاهری: ترک‌خوردگی، تورم یا تغییر رنگ نشانه خرابی خازن است.
نحوه انتخاب خازن برای پروژه‌های خاص
اگر قصد دارید پروژه‌ای طراحی کنید که مستقیماً به برق 220 ولت متصل شود، مانند یک لامپ LED یا تایمر صنعتی، خازنی با ولتاژ پایین ممکن است دچار آسیب شود. استفاده از خازن پلی استر 470nF با تحمل 630 ولت گزینه‌ای مطمئن و اقتصادی است.
در انتخاب خازن باید حتماً به نکات زیر توجه داشته باشید:
-
ولتاژ کاری مدار
-
مقدار ظرفیت مورد نیاز
-
فرکانس سیگنال یا نوسانات ولتاژ
-
دمای محیط کاری
چیدمان مناسب خازن در مدار
در طراحی بردهای PCB، فاصله پایه‌ها، عایق‌بندی، و مسیرهای ولتاژ بالا باید رعایت شوند. این خازن معمولاً دارای فاصله پایه 15 یا 22.5 میلی‌متر است که برای قرار گرفتن روی بردهای استاندارد مناسب است.
پیشنهاد می‌شود در صورت وجود نویز، یک مقاومت 1 مگااهم به‌صورت موازی با خازن متصل کنید تا خازن به‌طور کامل تخلیه شود و اثر بار باقیمانده حذف گردد.
طول عمر خازن و شرایط نگهداری
خازن پلی استر برخلاف خازن‌های الکترولیتی، خشک نمی‌شود و طول عمر آن به‌شرط استفاده صحیح می‌تواند تا 20 سال هم برسد. با این حال، باید در برابر موارد زیر محافظت شود:
-
دمای بیش‌ازحد
-
رطوبت بالا
-
نوسانات فرکانس شدید
-
ضربه فیزیکی
چرا خرید از “بازار برق” پیشنهاد می‌شود؟
فروشگاه بازار برق با ارائه خازن‌های اصل، گارانتی سلامت فیزیکی، و مشاوره تخصصی، یکی از منابع معتبر تهیه قطعات الکترونیکی در ایران است. خرید این خازن از این فروشگاه تضمین می‌کند که محصولی اورجینال با مشخصات واقعی دریافت می‌کنید.
نکات نصب در مدارهای AC
در مدارهایی که به برق AC وصل هستند، این خازن می‌تواند به‌عنوان کاهش‌دهنده جریان (در مدارهای سری)، یا برای حذف نویز (به‌صورت موازی) استفاده شود. حتماً در طراحی مدارتان فیوز حفاظتی و مقاومت محدودکننده در نظر بگیرید تا در صورت خرابی احتمالی، آسیبی به دیگر اجزای مدار وارد نشود.
جمع‌بندی
خازن پلی استر 470 نانو فاراد با ولتاژ 630 ولت، انتخابی هوشمندانه برای مهندسان، طراحان مدارات صنعتی و حتی علاقمندان به پروژه‌های DIY است. با تحمل ولتاژ بالا، مقاومت در برابر تغییرات دما، عدم قطبیت، و قابلیت نصب آسان، این خازن یکی از قطعات ضروری در بسیاری از کاربردهای الکترونیکی است. از مدارهای روشنایی گرفته تا فیلترهای AC، این خازن جایگاه مهمی در طراحی‌ها دارد.
در این مقاله به بررسی تخصصی خازن پلی استر 470 نانو فاراد 630 ولت پرداختیم. نظراتتون رو برای ما بنویسید.
