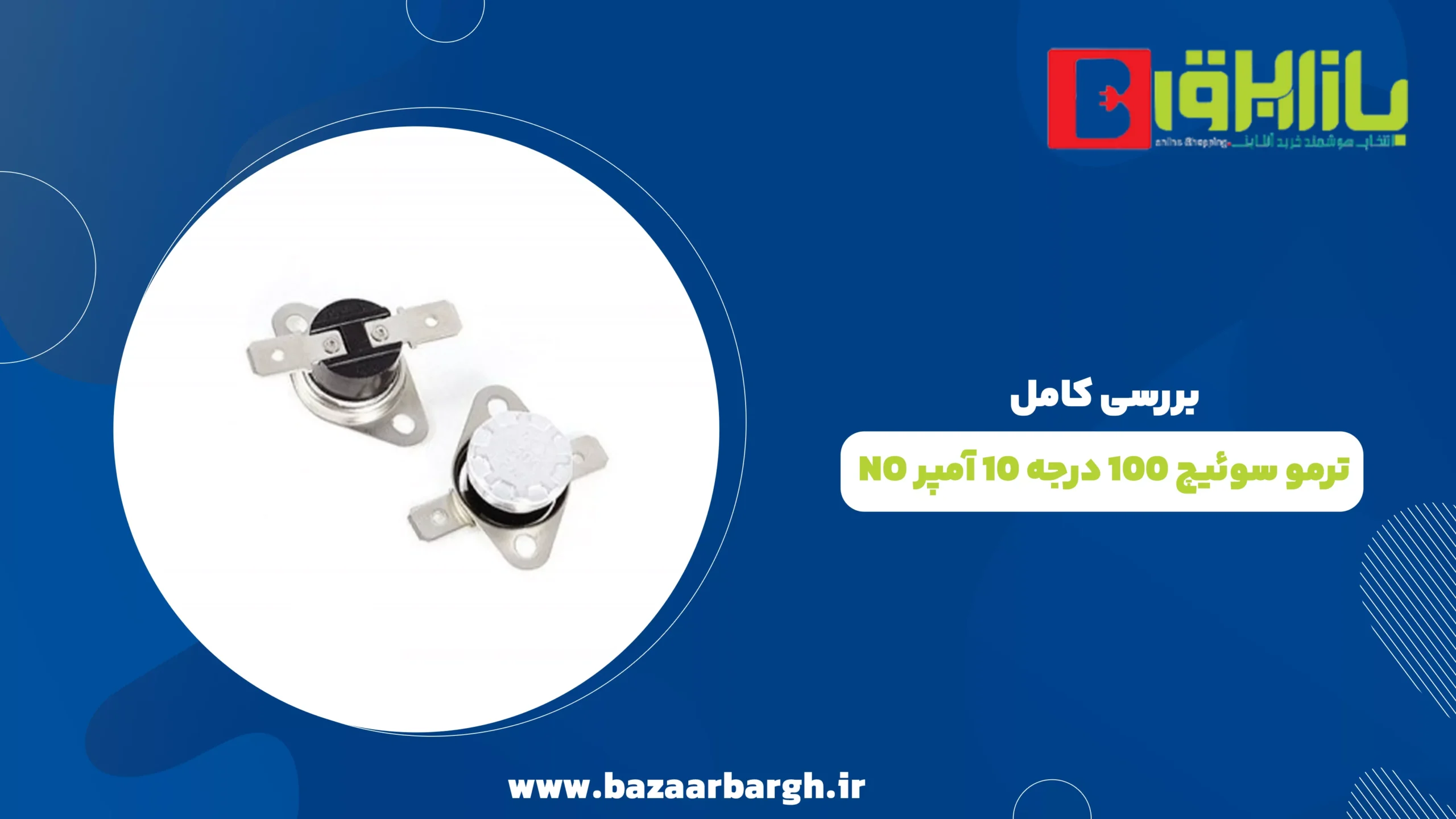

بررسی کامل ترمو سوئیچ ۱۰۰ درجه ۱۰ آمپر NO در فروشگاه بازار برق
بررسی کامل ترمو سوئیچ ۱۰۰ درجه ۱۰ آمپر NO در فروشگاه بازار برق
ترمو سوئیچ ۱۰۰ درجه ۱۰ آمپر NO یک قطعه ساده ولی حیاتی برای ایمنی و کنترل دما در دستگاه‌های برقی است. در طراحی‌های صنعتی، خانگی و خودرو، این کلید حرارتی باز (Normally Open) عملکرد بسیار کاربردی دارد. در ادامه، ویژگی‌ها، کاربردها، تست، نصب و نکات کلیدی را بررسی می‌کنیم.
ترمو سوئیچ چیست و چگونه کار می‌کند؟
ترمو سوئیچ یا thermal switch، نوعی کلید حرارتی برگشت‌پذیر است که با رسیدن دما به نقطه مشخص، مسیر را وصل یا قطع می‌کند و پس از خنک شدن، به حالت اولیه بازمی‌گردد کلیدهای حرارتی معمولاً از بی‌متال (bimetal) ساخته می‌شوند که با افزایش دما، خم شده و تماس‌ها را باز یا بسته می‌کند.
کلید NO یا Normally Open، در مانیتور اولیه باز است و وقتی دما به ۱۰۰ درجه سانتی‌گراد می‌رسد، مسیر بسته شده و مدار را فعال یا تغذیه را وصل می‌کند.

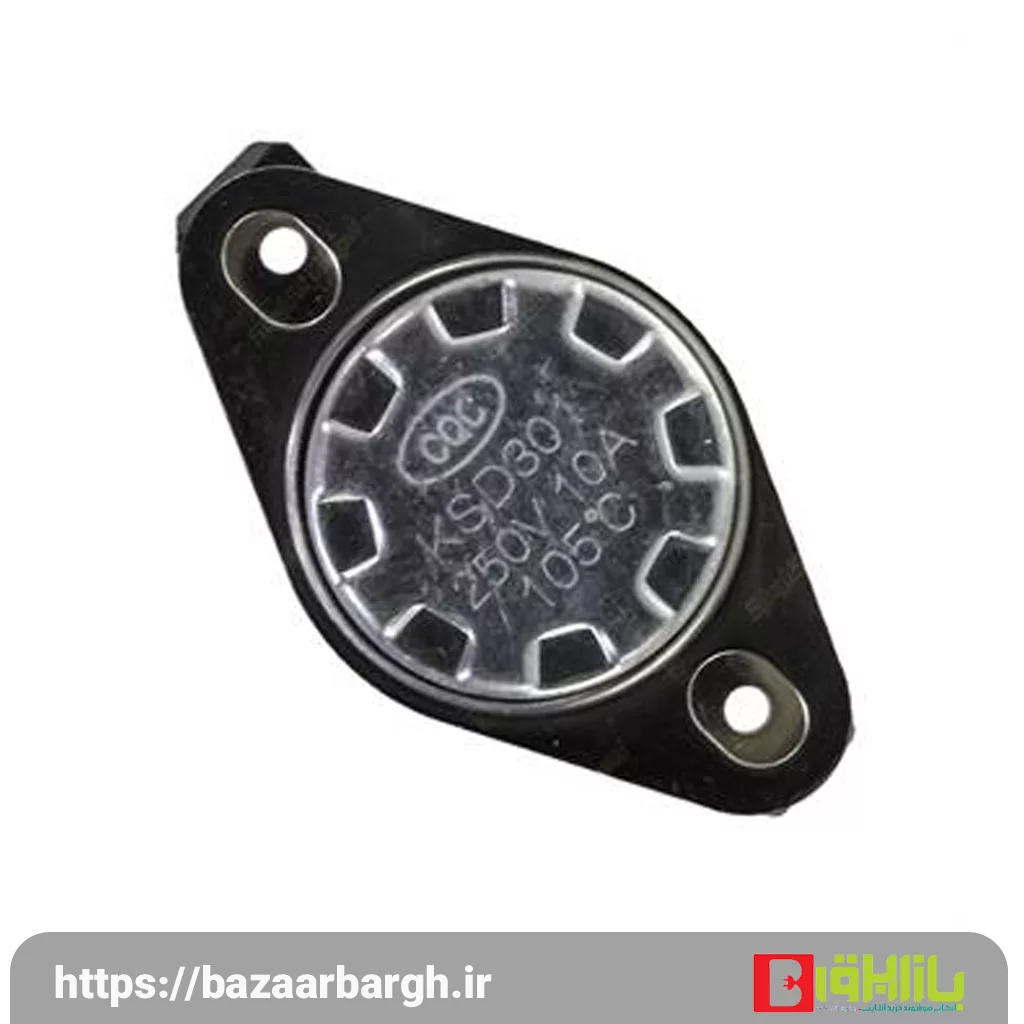

مشخصات فنی ترمو سوئیچ ۱۰۰ درجه ۱۰ آمپر NO
- درجه عملکرد: ۱۰۰ °C
- حالت سوئیچینگ: NO (Normally Open)
- جریان قابل تحمل: ۱۰ آمپر در ۲۵۰VAC/12VDC
- ولتاژ کاری: تا ۲۵۰ ولت AC (برخی منابع تا ۱۲V DC نیز پشتیبانی می‌کنند)
- نوع حسگر: بی‌متال دقیق با عملکرد سریع
- ابعاد و پایه‌ها: شاخک‌های تخت (flat terminals) برای نصب آسان روی برد یا در جعبه‌های کنترل
- عمر عملکردی: بیش از ۵۰٬۰۰۰ چرخه قطع/وصل
این مشخصات باعث می‌شود تا این ترمو سوئیچ انتخابی عالی برای کاربردهای ایمنی، کنترل موتور و محافظت حرارتی باشد.
کاربردهای ترمو سوئیچ ۱۰۰ درجه ۱۰ آمپر NO
محافظ حرارتی موتور و ژنراتور
در ماشین‌های الکتریکی و موتورها، این ترمو سوئیچ برای پیشگیری از افزایش دما در سیم‌پیچ یا بیرینگ‌ها کاربرد دارد. با گرم شدن، مسیر بسته می‌شود و می‌تواند هشدار یا قطع مدار را ایجاد کند.
ایمنی در منابع تغذیه و UPS
ترمو سوئیچ در منبع تغذیه خطرناک مانند UPS یا شارژر، نقش حفاظت حرارتی را ایفا می‌کند و در شرایط دمایی بالا با قطع مدار، از آسیب به سیستم جلوگیری می‌کند.
سیستم‌های گرمایشی
در دستگاه‌هایی مانند هیتر، سیستم حرارتی یا المنت، وقتی دما به ۱۰۰ درجه می‌رسد، کلید بسته شده و باعث فعال شدن فن، هشدار یا قطع جریان برای محافظت می‌گردد.
صنایع خانگی و وسایل برقی
یخچال، مایکروویو، دیگ بخار و… از این نوع ترمو سوئیچ برای کنترل دما و جلوگیری از افزایش بیش از حد استفاده می‌کنند .
مزایای استفاده از کلید حرارتی ۱۰۰ °C ۱۰ A NO
- عملکرد دقیق در دماهای خاص: با حساسیت بالا و تلورانس کم
- قابلیت استفاده مجدد: برخلاف فیوز حرارتی، قابل استفاده مجدد زیر نقطه تنظیم
- توان بالای سوئیچ: قابلیت کار تا ۱۰ آمپر برای کاربردهای جریان متوسط
- اندازه کوچک و نصب آسان: پایه‌های تخت و ابعاد استاندارد برای استفاده در PCB یا پنل
- عمر طولانی و کارکرد پایدار: بیش از ۵۰٬۰۰۰ چرخه قطع و وصل
- هزینه مقرون‌به‌صرفه و در دسترس بودن بالا به‌ویژه در فروشگاه بازار برق
معایب و محدودیت‌ها
- تنظیم محدود دما: فقط در نقطه ۱۰۰ °C کار می‌کند. برای دماهای دیگر باید مدل مناسب تهیه شود.
- نیاز به نصب صحیح مکانیکی: ممکن است در نصب نا‌صحیح تلورانس تغییر کند.
- عدم مناسب بودن برای شرایط فوق‌العاده سخت: در شرایط رطوبت بالا یا شوک مکانیکی باید نمونه‌های صنعتی با پوشش حفاظتی انتخاب شوند.
تفاوت بین NO و NC در ترمو سوئیچ‌ها
ترمو سوئیچ‌ها معمولاً به دو نوع کلیدی تقسیم می‌شوند:
- NO (Normally Open): در حالت عادی باز است و در دمای مشخص بسته می‌شود. برای راه‌اندازی مدار کاربرد دارد.
- NC (Normally Closed): در حالت عادی بسته است و در دمای معین، باز می‌شود. برایقطع ایمنی کاربرد دارد.
نوع NO مانند محصول حاضر، در شرایط افزایش دما، امکان کنترل ثانویه یا راه‌اندازی عملکردی مشخص را فراهم می‌کند.
نکات جانبی پیش از خرید از بازار برق
- بررسی ویژگی سفارشی‌سازی: برخی فروشندگان امکان سفارش مدل با جریان یا دامنه دمایی متفاوت را می‌دهند
- درخواست تست چرخه قبل از سفارش عمده برای اطمینان از عملکرد
- پشتیبانی فنی بازار برق: دریافت مشاوره در انتخاب مدل مناسب و کاربرد دقیق
- مطابقت با استانداردهای حفاظتی: بررسی گواهی‌نامه‌هایی مانند CE، RoHS و UL در صورت نیاز صنعتی
مقایسه ترمو سوئیچ ۱۰۰ درجه NO با ترموستات
ممکن است برخی کاربران ترمو سوئیچ را با ترموستات اشتباه بگیرند. این دو قطعه هر دو در کنترل دما کاربرد دارند اما تفاوت‌هایی دارند:
| ویژگی | ترمو سوئیچ | ترموستات |
| دقت دمایی | معمولاً ±۵ درجه | بسیار دقیق (±۱ درجه) |
| کنترل دما | یک نقطه خاص | محدوده دما قابل تنظیم |
| قابلیت تنظیم | ندارد | دارد |
| قیمت | ارزان‌تر | گران‌تر |
| کاربرد | ایمنی و محافظت | کنترل دمای محیط |
بنابراین اگر هدف شما محافظت حرارتی ایمن است، ترمو سوئیچ ۱۰۰ درجه انتخاب بهتری خواهد بود.
نحوه تست ترمو سوئیچ ۱۰۰ درجه NO
برای اطمینان از عملکرد صحیح این کلید حرارتی، مراحل زیر را دنبال کنید:
- ابزار مورد نیاز: مولتی‌متر، منبع گرمایی (هویه یا آب داغ)
- وصل مولتی‌متر به پایه‌های سوئیچ: باید در حالت سرد (زیر ۱۰۰ درجه) مدار باز باشد و مقاومت بی‌نهایت نشان دهد.
- گرم‌کردن سوئیچ: با افزایش دما تا ۱۰۰ درجه، کلید باید عمل کرده و مدار بسته شود (مقاومت صفر یا نزدیک به صفر).
- خنک‌سازی: پس از سرد شدن، کلید باید به حالت باز برگردد.
این تست ساده، عملکرد دقیق و قابل اعتماد بودن ترمو سوئیچ را تأیید می‌کند.
توصیه‌هایی برای مهندسان و طراحان مدار
- در هنگام طراحی مدار، پیش‌بینی مسیر عبور جریان ترمو سوئیچ را انجام دهید. بهتر است ترمو سوئیچ روی خط کنترل (نه تغذیه اصلی) قرار گیرد.
- در طراحی برد، محل نصب ترمو سوئیچ باید به‌گونه‌ای باشد که در تماس با قطعات گرم قرار گیرد.
- برای سیستم‌هایی که نیاز به واکنش سریع به افزایش دما دارند، استفاده از ترمو سوئیچ با تلورانس پایین توصیه می‌شود.
- استفاده از خمیر حرارتی یا صفحه فلزی برای بهبود انتقال حرارت به سوئیچ می‌تواند حساسیت عملکرد را افزایش دهد.
چند نکته کاربردی دیگر در انتخاب ترمو سوئیچ مناسب
- مدل NO برای مدارهایی مناسب است که در دمای بالا باید شروع به کار کنند. مانند روشن‌کردن فن یا آلارم هشدار.
- اگر می‌خواهید در دمای ۹۰ درجه هشدار فعال شود و در دمای ۸۵ خاموش شود، ترمو سوئیچ مناسب نیست و باید از ترموستات با هیسترزیس استفاده شود.
- در محیط‌های مرطوب یا صنعتی، حتماً از مدل‌های دارای پوشش ضدآب یا محفظه IP استفاده کنید.
- حتماً جریان مصرف‌کننده‌ای که در مدار قرار می‌گیرد را اندازه بگیرید. ترمو سوئیچ ۱۰ آمپر برای اکثر کاربردهای سبک و متوسط کافی است اما برای جریان‌های بالاتر باید از رله کمکی استفاده کنید.
