بررسی کامل مقاومت 1/4 وات و کاربرد آن در مدارهای الکترونیکی

مقاومت 1/4 وات یکی از پرکاربردترین انواع مقاومت در طراحی و ساخت مدارهای الکترونیکی است. این نوع مقاومت به‌دلیل ابعاد کوچک، قیمت پایین، و توانایی کنترل جریان‌های ضعیف، گزینه‌ای ایده‌آل برای مدارهای کم‌مصرف، آموزشی، یا پروژه‌های DIY (ساخت خودکار) محسوب می‌شود.

در فروشگاه بازار برق، انواع مقاومت‌های کربنی 1/4 وات با تنوع مقادیر اهمی و کیفیت بالا ارائه شده است که انتخابی حرفه‌ای و اقتصادی برای مهندسان و علاقه‌مندان به الکترونیک فراهم می‌کند.

مشخصات فنی مقاومت 1/4 وات

مقاومت‌های 1/4 وات معمولاً دارای مشخصات زیر هستند:

• توان اسمی: 0.25 وات (یک چهارم وات)

• تحمل ولتاژ: در حدود 250 تا 350 ولت (بسته به نوع سازنده)

• دقت: اغلب در مدل‌های ±5٪ (کربنی) یا ±1٪ (فیلم فلزی)

• ابعاد: حدود 6.3 میلی‌متر طول و 2.3 میلی‌متر قطر

• کد رنگی: برای مشخص شدن مقدار مقاومت

کاربردهای متداول مقاومت 1/4 وات

1. مدارهای آموزشی و آزمایشگاهی: به دلیل اندازه کوچک و قیمت مناسب، مقاومت ربع وات در تمامی آموزشگاه‌ها و پروژه‌های دانشجویی به‌وفور استفاده می‌شود.

2. مدارهای دیجیتال: در طراحی مدارات منطقی، LED، سنسورها و میکروکنترلرها مانند آردوینو و ESP، مقاومت 1/4 وات گزینه‌ای ایده‌آل است.

3. کنترل جریان LED: برای روشن کردن LED بدون آسیب به آن، مقاومت 220 اهمی یا 330 اهمی 1/4 وات انتخاب مناسبی است.

4. پروژه‌های DIY و رباتیک: کاربرد در بردبرد (Breadboard) و کیت‌های آموزشی بسیار رایج است.

مزایای استفاده از مقاومت 1/4 وات

• صرفه‌جویی در فضا: اندازه فیزیکی کوچک، برای مدارات جمع‌وجور عالی است.

• مقرون به‌صرفه: یکی از ارزان‌ترین قطعات الکترونیکی در بازار.

• دسترسی بالا: تقریباً در هر فروشگاه الکترونیکی در دسترس است.

• تنوع اهمی بالا: از 1 اهم تا چند مگااهم.

نکات مهم در استفاده از مقاومت ربع وات

در هنگام انتخاب مقاومت 1/4 وات، مهم است به توان مصرفی توجه داشته باشید. اگر میزان گرمای تولیدی یا توان مصرفی از 0.25 وات بیشتر باشد، استفاده از این نوع مقاومت مناسب نیست و باید از انواع 1/2 وات یا 1 وات استفاده شود.

برای مثال، اگر در مدار شما یک مقاومت 470 اهمی با جریان 30 میلی‌آمپر استفاده شود، توان مصرفی به صورت زیر محاسبه می‌شود:

P = I² × R = (0.03)² × 470 = 0.423 وات

در این حالت، مقاومت 1/4 وات جوابگو نیست و باید از مقاومت 1/2 یا 1 وات استفاده شود.

تفاوت مقاومت 1/4 وات با مقاومت‌های دیگر

انتخاب مقدار اهمی مناسب

در فروشگاه بازار برق، مقاومت‌های 1/4 وات در مقادیر اهمی استاندارد (E24) عرضه می‌شوند. برخی از مقادیر پرکاربرد:

• 10 اهم

• 100 اهم

• 220 اهم

• 470 اهم

• 1 کیلواهم

• 10 کیلواهم

• 100 کیلواهم

این تنوع باعث می‌شود تا نیاز هر نوع مدار از ساده تا پیشرفته پوشش داده شود.

خرید مقاومت 1/4 وات از بازار برق

فروشگاه بازار برق مجموعه‌ای کامل از مقاومت‌های 1/4 وات را با قیمت رقابتی و کیفیت تضمینی در اختیار شما قرار می‌دهد. مزایای خرید از ما:

• بسته‌بندی 10 تایی یا بیشتر

• پشتیبانی فنی در انتخاب مقدار

• ارسال سریع و دقیق

• تنوع کامل و موجودی بالا

تحلیل بیشتر عملکرد مقاومت 1/4 وات در مدارهای مختلف

مقاومت 1/4 وات نه‌تنها به‌عنوان یک قطعه پایه در مدارها شناخته می‌شود، بلکه نقش کلیدی در ایمنی و عملکرد صحیح بسیاری از تجهیزات دارد. عملکرد درست این مقاومت به‌ویژه در مدارات دیجیتال و تغذیه‌ای، تضمین کننده‌ی عدم آسیب‌دیدگی سایر قطعات حساس مانند ترانزیستورها، آی‌سی‌ها یا میکروکنترلرها است.

کنترل جریان در ورودی‌ها

یکی از کاربردهای رایج مقاومت ربع وات، محدودسازی جریان ورودی به قطعات حساس است. فرض کنید که در مدار می‌خواهید یک پایه‌ی آی‌سی یا ورودی میکروکنترلر را به کلید فشاری متصل کنید. در این حالت استفاده از مقاومت پول-آپ (Pull-up) یا پول-داون (Pull-down) ضروری است و معمولاً از مقادیر 4.7kΩ تا 10kΩ در توان 1/4 وات بهره می‌گیرند.

کاهش نویز در مدار

در بسیاری از طراحی‌ها، مقاومت‌ها نقش فیلتر غیرفعال را ایفا می‌کنند. به‌عنوان مثال، ترکیب یک مقاومت 1/4 وات با یک خازن کوچک می‌تواند فیلتر RC ساده‌ای تشکیل دهد که نویزهای فرکانس بالا را حذف کند و باعث افزایش دقت و پایداری مدار شود.

شناخت استانداردهای بین‌المللی در مقاومت‌های 1/4 وات

مقاومت‌ها بر اساس استانداردهای جهانی مانند EIA (Electronic Industries Alliance) دسته‌بندی و کدگذاری می‌شوند. مقاومت‌های 1/4 وات عموماً در محدوده سری E24 قرار می‌گیرند. این استاندارد مقادیر اهمی را طوری تقسیم‌بندی کرده که مهندس الکترونیک بتواند از میان 24 مقدار اصلی در هر دهه عددی (مثلاً 10 تا 100 اهم) بهترین را انتخاب کند.

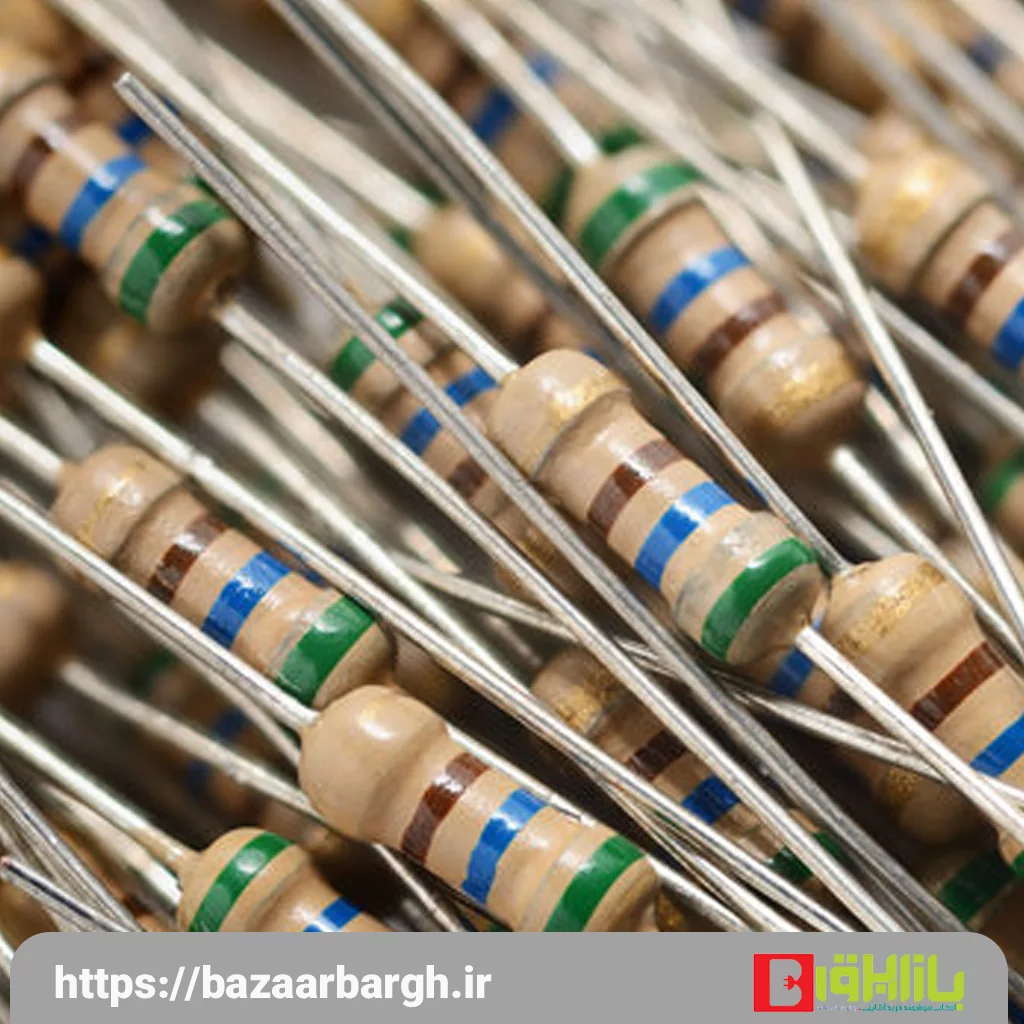

رنگ‌بندی روی بدنه مقاومت

برای شناسایی مقدار مقاومت، از کد رنگی ۴ یا ۵ حلقه استفاده می‌شود. برای مقاومت 1/4 وات که اغلب در نوع کربنی عرضه می‌شود، معمولاً ۴ حلقه روی آن دیده می‌شود. مثال:

• قهوه‌ای – سیاه – نارنجی – طلایی → 10kΩ ±5%

• قرمز – قرمز – قهوه‌ای – طلایی → 220Ω ±5%

آشنایی با این کد رنگی برای هر کسی که با قطعات الکترونیکی کار می‌کند، ضروری است.

انتخاب مقاومت مناسب با تحلیل توان مصرفی

اگرچه مقاومت 1/4 وات در بسیاری از کاربردها قابل‌استفاده است، ولی توجه به میزان توانی که باید تحمل کند، حیاتی است. در صورتی‌که مقدار جریان یا اختلاف ولتاژ زیاد باشد، باید از مقاومت‌هایی با توان بالاتر مثل 1/2 وات یا 1 وات استفاده کرد.

مثال کاربردی:

فرض کنید شما می‌خواهید در یک مدار LED از مقاومت سری استفاده کنید. اگر منبع تغذیه شما 12 ولت باشد و جریان LED حدود 20 میلی‌آمپر، استفاده از مقاومت 470 اهم مناسب خواهد بود.

توان مصرفی:
P = I² × R = (0.02)² × 470 = 0.188 وات

این مقدار کمتر از 0.25 وات است، پس مقاومت 1/4 وات برای این کاربرد کاملاً مناسب خواهد بود.

مقایسه مقاومت کربنی 1/4 وات با مقاومت فیلم فلزی

مقاومت‌های 1/4 وات می‌توانند از جنس‌های مختلفی ساخته شوند، ولی دو نوع رایج آن شامل:

1. مقاومت کربنی (Carbon Film): رایج‌ترین نوع، ارزان و مناسب برای مصارف عمومی

2. مقاومت فیلم فلزی (Metal Film): دقت بالاتر، نویز کمتر، پایداری بیشتر

در فروشگاه بازار برق، مقاومت‌های 1/4 وات عموماً از نوع کربنی هستند و برای استفاده عمومی و اقتصادی در نظر گرفته شده‌اند، اما در صورت نیاز به دقت بیشتر نیز نمونه‌های دقیق‌تر قابل تأمین است.

حفاظت از قطعات با مقاومت 1/4 وات

در مداراتی که امکان خطا یا اتصال کوتاه وجود دارد، استفاده از مقاومت به‌عنوان محافظ یا محدودکننده‌ی جریان، نقش بسیار مهمی ایفا می‌کند. برای مثال در مدارهای آردوینو، اگر به‌اشتباه ولتاژ بالاتری به پایه‌ی آن اعمال شود، می‌تواند باعث سوختن میکروکنترلر شود. در این شرایط استفاده از مقاومت سری با پایه‌های ورودی یا خروجی می‌تواند از آسیب جلوگیری کند.

بسته‌بندی و نگهداری مقاومت‌های 1/4 وات

به دلیل سایز کوچک، مقاومت‌های 1/4 وات اغلب در بسته‌های 10، 100 یا 1000 عددی عرضه می‌شوند. بهتر است برای نگهداری، از جعبه‌های قطعه‌بندی شده یا کیسه‌های شفاف استفاده کنید و برچسب مقدار اهم را روی آن درج نمایید.

در فروشگاه بازار برق، بسته‌بندی‌ها به‌صورت منظم، با برچسب‌گذاری دقیق و کد رنگی صحیح عرضه می‌شوند که مناسب تکنسین‌ها و دانشجویان الکترونیک است.

قیمت مقاومت 1/4 وات در بازار ایران

با وجود نوسانات قیمت قطعات الکترونیکی، مقاومت 1/4 وات همچنان از مقرون‌به‌صرفه‌ترین اجزای بازار است. قیمت هر عدد آن در سال ۱۴۰۴ بین ۲۰۰ تا ۵۰۰ تومان بسته به برند و مقدار اهمی متفاوت است. خرید عمده در بسته‌های 100 تایی یا بیشتر نیز موجب کاهش هزینه تمام‌شده پروژه می‌شود.

چرا از بازار برق خرید کنیم؟

در بازار برق، با تمرکز بر کیفیت و تنوع، مجموعه‌ای کامل از مقاومت‌های 1/4 وات برای کاربردهای گوناگون فراهم شده است. با خرید از این فروشگاه:

• ضمانت اصالت کالا دریافت می‌کنید.

• با قیمت رقابتی خرید می‌کنید.

• از پشتیبانی فنی بهره‌مند می‌شوید.

• ارسال سریع و دقیق به سراسر کشور دارید.

نتیجه‌گیری

مقاومت 1/4 وات با ویژگی‌هایی مانند اندازه کوچک، قیمت مناسب، و عملکرد قابل‌اعتماد، یکی از ضروری‌ترین قطعات برای هر پروژه الکترونیکی است. چه دانشجو باشید، چه تعمیرکار یا مهندس، همیشه به چند عدد از این مقاومت‌ها نیاز خواهید داشت. در فروشگاه بازار برق می‌توانید با اطمینان کامل، بهترین نمونه‌های این مقاومت را خریداری کنید.

در این مقاله به بررسی کامل مقاومت 1/4 وات و کاربرد آن در مدارهای الکترونیکی پرداختیم. نظراتتون رو برای ما بنویسید.
