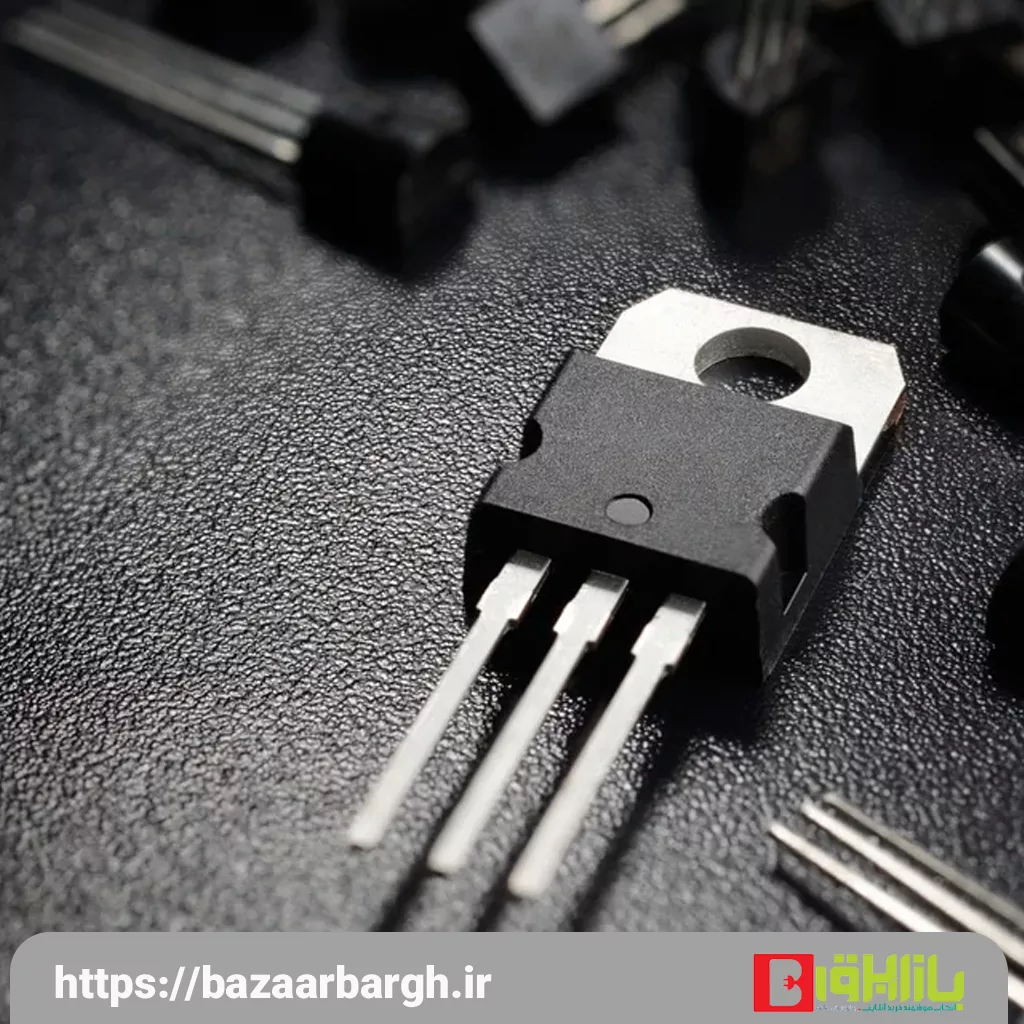

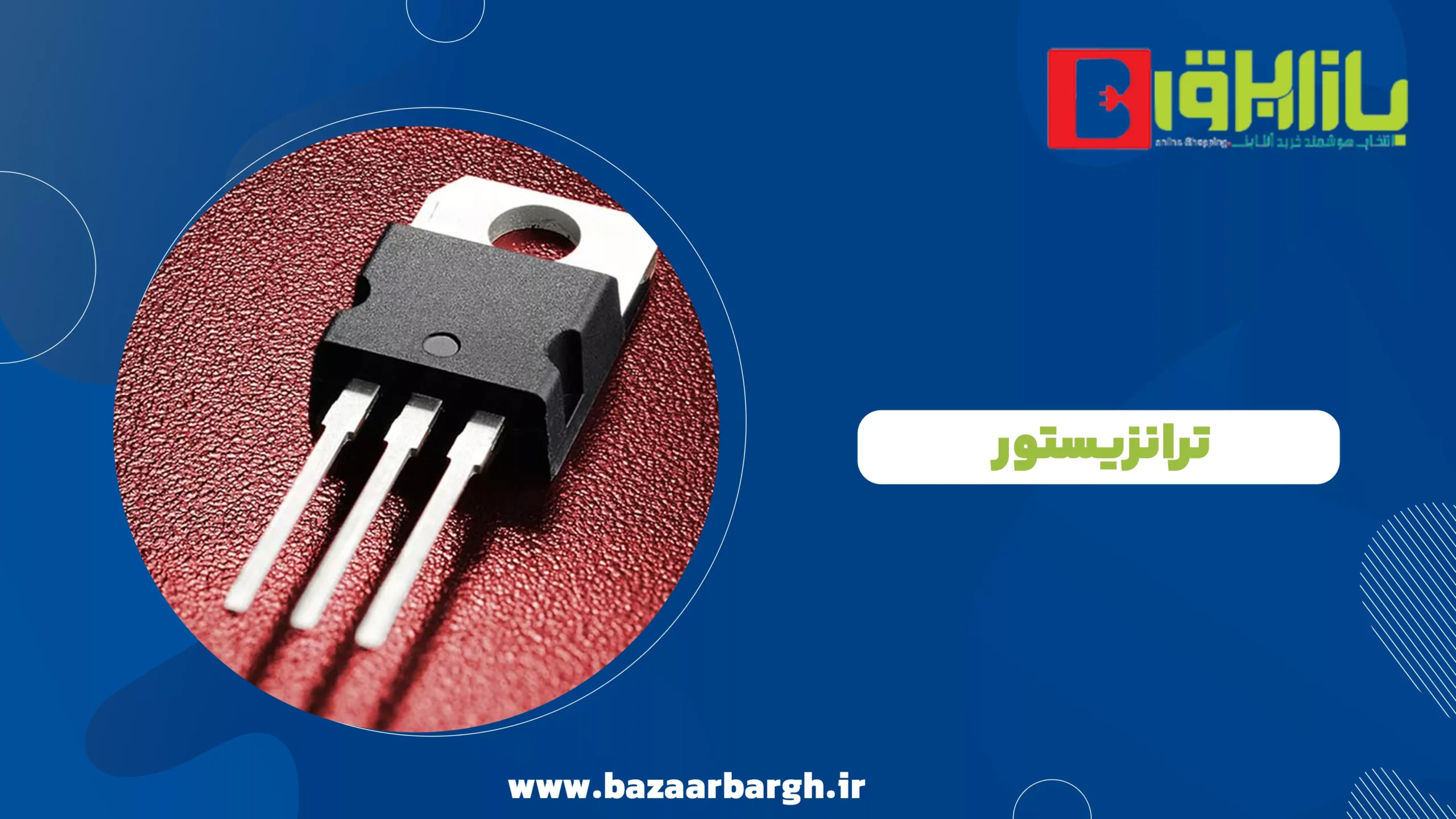

ترانزیستور: قلب مدارهای الکترونیکی
ترانزیستور یکی از مهمترین اجزای الکترونیکی است که در ساخت تقریباً تمام دستگاههای الکترونیکی مدرن از تلفن همراه گرفته تا رایانه استفاده میشود. این قطعه کوچک، نقش کلیدی در تقویت سیگنالها، سوئیچ کردن و انجام محاسبات ایفا میکند.
ساختار و عملکرد ترانزیستور
ترانزیستورها به طور کلی از یک ماده نیمهرسانا مانند سیلیکون ساخته میشوند. آنها معمولاً دارای سه پایانه هستند که به نامهای پایه (Base)، گسیلکننده (Emitter) و جمعکننده (Collector) شناخته میشوند.
ترانزیستور: قلب مدارهای الکترونیکی
ترانزیستور یکی از مهمترین اجزای الکترونیکی است که در ساخت تقریباً تمام دستگاههای الکترونیکی مدرن از تلفن همراه گرفته تا رایانه استفاده میشود. این قطعه کوچک، نقش کلیدی در تقویت سیگنالها، سوئیچ کردن و انجام محاسبات ایفا میکند.
ساختار و عملکرد ترانزیستور
ترانزیستورها به طور کلی از یک ماده نیمهرسانا مانند سیلیکون ساخته میشوند. آنها معمولاً دارای سه پایانه هستند که به نامهای پایه (Base)، گسیلکننده (Emitter) و جمعکننده (Collector) شناخته میشوند.
- ترانزیستور به عنوان سوئیچ: با اعمال یک ولتاژ کوچک به پایه، میتوان جریان بزرگی را بین گسیلکننده و جمعکننده برقرار یا قطع کرد. این ویژگی، ترانزیستور را به عنوان یک سوئیچ الکترونیکی ایدهآل تبدیل میکند.
- ترانزیستور به عنوان تقویتکننده: ترانزیستور میتواند یک سیگنال کوچک را تقویت کرده و سیگنال بزرگتری تولید کند.
کاربردهای ترانزیستور:
- مدارهای تقویتکننده: تقویت سیگنالهای ضعیف در تقویتکنندههای صوتی، تقویتکنندههای رادیویی و تقویتکنندههای عملیاتی
- مدارهای سوئیچینگ: کنترل جریان در مدارهای دیجیتال، ساخت مدارهای منطقی و حافظه
- مدارهای نوسانساز: تولید سیگنالهای متناوب با فرکانس مشخص
- مدارهای تنظیمکننده ولتاژ: تثبیت ولتاژ خروجی مدارهای تغذیه
- مدارهای تقویتکننده عملیاتی: انجام عملیات ریاضی مانند جمع، تفریق، ضرب و تقسیم بر روی سیگنالهای الکتریکی
مزایای استفاده از ترانزیستور
- اندازه کوچک: ترانزیستورها بسیار کوچک هستند و میتوانند در مدارهای مجتمع با تراکم بالا قرار گیرند.
- مصرف انرژی کم: ترانزیستورها انرژی کمی مصرف میکنند.
- قابلیت اطمینان بالا: ترانزیستورها بسیار پایدار و قابل اعتماد هستند.
- قیمت پایین: تولید انبوه ترانزیستورها باعث کاهش قابل توجه قیمت آنها شده است.
ترانزیستوها به چند دسته تقسیم می شوند:
ترانزیستورها به عنوان یکی از اجزای بنیادی مدارهای الکترونیکی، در انواع مختلفی تولید میشوند که هر کدام دارای ویژگیها و کاربردهای خاص خود هستند. به طور کلی، میتوان ترانزیستورها را به دو دسته اصلی تقسیم کرد:1. ترانزیستورهای پیوندی دوقطبی (BJT):
- ساختار: این ترانزیستورها از دو پیوند P-N تشکیل شدهاند و به همین دلیل به آنها دوقطبی گفته میشود.
- انواع: BJT ها به دو نوع NPN و PNP تقسیم میشوند که تفاوت آنها در نوع نیمهرساناهای مورد استفاده در ساختارشان است.
- کنترل: در BJT ها، جریان خروجی توسط جریان ورودی کنترل میشود.
- کاربردها: BJT ها به طور گسترده در تقویتکنندهها، سوئیچها، مدارهای منطقی و بسیاری از کاربردهای دیگر استفاده میشوند.
2. ترانزیستورهای اثر میدانی (FET):
- ساختار: FET ها از یک کانال نیمهرسانا تشکیل شدهاند که جریان از آن عبور میکند. جریان عبوری از کانال توسط یک میدان الکتریکی کنترل میشود.
- انواع: FET ها به دو دسته اصلی JFET (ترانزیستور اثر میدانی پیوندی) و MOSFET (ترانزیستور اثر میدانی نیمهرسانا اکسید-فلز) تقسیم میشوند.
- کنترل: در FET ها، جریان خروجی توسط ولتاژ ورودی کنترل میشود.
- کاربردها: FET ها به دلیل امپدانس ورودی بالا، نویز کم و مصرف توان پایین، در مدارهای با فرکانس بالا، تقویتکنندههای عملیاتی، مدارهای مجتمع و بسیاری از کاربردهای دیگر استفاده میشوند.
جدول مقایسه:
ویژگی BJT FET ساختار دو پیوند P-N کانال نیمهرسانا کنترل جریان ولتاژ امپدانس ورودی پایین بالا نویز بالا پایین مصرف توان بالا پایین خلاصه:
انتخاب نوع ترانزیستور مناسب برای یک مدار به پارامترهای مختلفی مانند تقویت مورد نیاز، فرکانس کاری، امپدانس بار، ولتاژ و جریان کارکرد بستگی دارد. هر کدام از انواع ترانزیستورها دارای مزایا و معایبی هستند و انتخاب نهایی به نیازهای خاص طراحی بستگی دارد.
موارد مهم دیگر:
- ترانزیستورهای قدرت: این ترانزیستورها برای کنترل جریانهای بزرگ و ولتاژهای بالا طراحی شدهاند و در کاربردهایی مانند منابع تغذیه، تقویتکنندههای قدرت و موتورهای کنترلشده استفاده میشوند.
- ترانزیستورهای سیگنال کوچک: این ترانزیستورها برای تقویت سیگنالهای ضعیف طراحی شدهاند و در مدارهای تقویتکننده، نوسانساز و مدولاسیون استفاده میشوند.
- ترانزیستورهای دوقطبی دارلینگتون: این ترانزیستورها از دو ترانزیستور BJT تشکیل شدهاند و برای دستیابی به بهره جریان بالا استفاده میشوند.
