خازن سرامیکی 1206؛ قطعه‌ای کوچک با نقشی حیاتی در مدارهای الکترونیکی
خازن سرامیکی 1206؛ قطعه‌ای کوچک با نقشی حیاتی در مدارهای الکترونیکی
در دنیای امروز که مدارهای الکترونیکی در حال کوچک‌تر شدن هستند، قطعاتی همچون خازن سرامیکی 1206 اهمیت زیادی پیدا کرده‌اند. این قطعه کوچک و کاربردی نقش حیاتی در فیلتر کردن سیگنال، تثبیت ولتاژ، و عملکرد صحیح بردهای الکترونیکی ایفا می‌کند. در این مقاله، نگاهی جامع به خازن سرامیکی 1206؛ قطعه‌ای کوچک با نقشی حیاتی در مدارهای الکترونیکی ویژگی‌ها، کاربردها، مزایا و نحوه خرید این قطعه مهم از فروشگاه بازار برق خواهیم داشت.

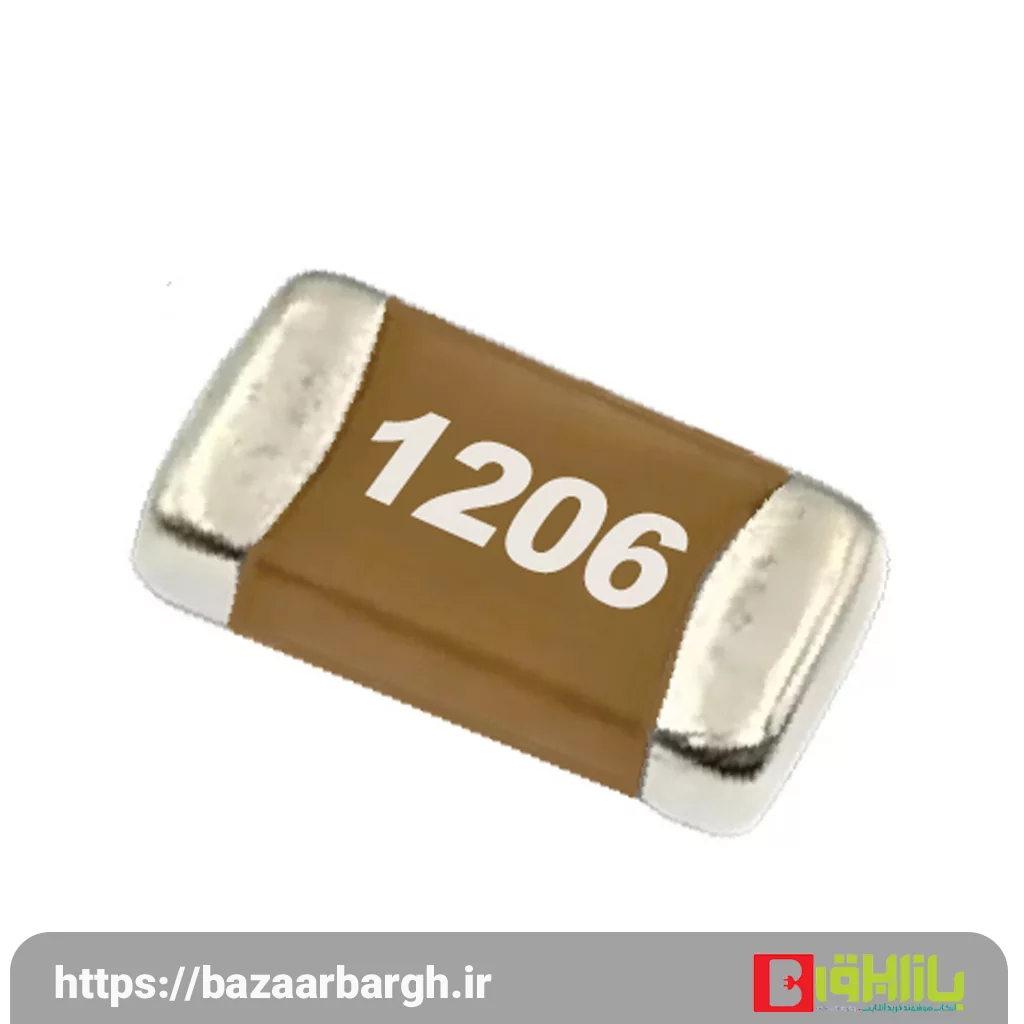

آشنایی با خازن سرامیکی SMD سایز 1206
خازن سرامیکی SMD مخفف Surface Mount Device است و نوعی از خازن‌هایی‌ست که بدون نیاز به سوراخ کردن برد، مستقیم روی سطح PCB نصب می‌شوند. سایز 1206 به ابعاد فیزیکی قطعه اشاره دارد: طول 3.2 میلی‌متر و عرض 1.6 میلی‌متر. این ابعاد باعث می‌شود که این نوع خازن، برای مدارهای فشرده بسیار مناسب باشد.
ویژگی‌های فنی خازن سرامیکی 1206
در انتخاب خازن سرامیکی 1206 باید به مشخصات فنی زیر توجه کرد:
-
ظرفیت (Capacitance): مقدار ظرفیت می‌تواند بین چند پیکوفاراد تا چند میکروفاراد متغیر باشد.
-
ولتاژ کاری: به‌طور معمول بین 16 تا 100 ولت.
-
نوع دی‌الکتریک: کلاس 1 (NP0) یا کلاس 2 (X7R، Y5V) بسته به کاربرد.
-
تحمل دمایی: از -55 تا +125 درجه سانتی‌گراد.
این ویژگی‌ها باعث شده خازن‌های SMD 1206 برای مصارف صنعتی و خانگی گزینه‌ای ایده‌آل باشند.
مزایای استفاده از خازن سرامیکی SMD سایز 1206
نصب آسان و سریع
طراحی SMD باعث می‌شود که این خازن به‌سرعت و با دقت بالا در خطوط تولید مونتاژ شود.
اندازه کوچک، کارایی بالا
در کنار حجم کم، این خازن عملکردی پایدار و قابل اطمینان دارد و مناسب برای فضاهای محدود است.
تنوع در ظرفیت و ولتاژ
در فروشگاه بازار برق، تنوع گسترده‌ای از این خازن‌ها با ظرفیت‌ها و ولتاژهای مختلف در دسترس است.
کاربردهای رایج خازن 1206
خازن سرامیکی 1206 در طیف وسیعی از پروژه‌ها کاربرد دارد، از جمله:
-
مدارهای تغذیه (Power Supply)
-
فیلتر کردن سیگنال‌های آنالوگ و دیجیتال
-
بای‌پس و دکوپلاژ در مدارهای مجتمع
-
تجهیزات مخابراتی، موبایل، لپ‌تاپ، و دستگاه‌های پزشکی
نکاتی برای خرید خازن سرامیکی 1206 از فروشگاه بازار برق
هنگام خرید این قطعه از بازار برق، حتماً به موارد زیر دقت کنید:
-
ظرفیت و ولتاژ مورد نیاز پروژه خود را دقیق بدانید.
-
برندهای معتبر مانند Murata، Samsung یا Yageo را انتخاب کنید.
-
به تعداد در بسته‌بندی (مثلاً رول 1000 عددی یا 10 عددی) توجه کنید.
تفاوت خازن سرامیکی 1206 با سایزهای دیگر
سایز 1206 از لحاظ ابعاد، بزرگ‌تر از 0805 و 0603 است و جریان بالاتری را تحمل می‌کند. اگر مدار شما به توان یا ولتاژ بالاتری نیاز دارد، خازن 1206 گزینه مناسب‌تری نسبت به سایزهای کوچک‌تر خواهد بود.
چرا بازار برق؛ انتخابی مطمئن برای خرید قطعات الکترونیکی
فروشگاه بازار برق با تجربه‌ای گسترده در زمینه فروش قطعات الکترونیکی، انواع خازن‌های سرامیکی SMD از جمله مدل‌های 1206 را با کیفیت تضمینی و قیمت رقابتی عرضه می‌کند. مزایای خرید از این فروشگاه شامل:
-
تنوع بالای محصولات
-
ارسال سریع به سراسر کشور
-
پشتیبانی فنی توسط کارشناسان باتجربه
-
قیمت‌های شفاف و رقابتی
نحوه نصب خازن سرامیکی 1206 روی برد
نصب این قطعه نیاز به لحیم‌کاری دقیق دارد. برای بهترین نتیجه:
-
از پدهای استاندارد PCB برای سایز 1206 استفاده کنید.
-
خمیر لحیم با کیفیت به‌کار ببرید.
-
از هیتر یا دستگاه ریفلو برای نصب استفاده شود.
-
حتماً قطعه را پس از نصب بررسی چشمی یا با دوربین تست کنید.
توصیه‌هایی برای نگهداری خازن سرامیکی SMD
-
خازن‌ها را در محیط خشک و خنک نگهداری کنید.
-
از تماس مستقیم با رطوبت یا ضربه فیزیکی خودداری کنید.
-
در صورت لحیم‌کاری مجدد، به دمای بیش از حد توجه داشته باشید.
بررسی دقیق‌تر ساختار داخلی خازن سرامیکی 1206
برای درک بهتر عملکرد خازن سرامیکی 1206، لازم است نگاهی به ساختار داخلی این قطعه بیندازیم. این خازن‌ها معمولاً از چندین لایه دی‌الکتریک سرامیکی و صفحات فلزی موازی تشکیل شده‌اند که در کنار هم، ظرفیت الکتریکی مشخصی را ایجاد می‌کنند.
نوع دی‌الکتریک و نقش آن در عملکرد خازن
مهم‌ترین عاملی که در تعیین ویژگی‌های الکتریکی خازن سرامیکی نقش دارد، جنس دی‌الکتریک آن است. دی‌الکتریک‌هایی مانند NP0، X7R و Y5V رایج‌ترین موادی هستند که در ساخت خازن‌های 1206 استفاده می‌شوند.
-
NP0 (C0G):
دقت بالا، پایداری دمایی عالی، بدون تغییر قابل توجه ظرفیت نسبت به دما یا ولتاژ. مناسب برای مدارهای حساس و نوسان‌سازها. -
X7R:
ظرفیت متوسط، پایداری نسبتاً خوب، مناسب برای کاربردهای عمومی مثل دکوپلاژ و فیلترها. -
Y5V:
ظرفیت بالا در حجم کم، اما پایداری پایین‌تر نسبت به دما و ولتاژ. انتخابی اقتصادی برای مدارهای غیرحساس.
انتخاب دی‌الکتریک مناسب بستگی مستقیم به کاربرد نهایی دارد. در پروژه‌هایی که نیاز به دقت بالا وجود دارد، توصیه می‌شود از نوع NP0 استفاده شود.
تاثیر اندازه فیزیکی بر ظرفیت و تحمل ولتاژ
شاید به نظر برسد که اندازه فیزیکی قطعه صرفاً جنبه‌ی ظاهری دارد، اما در واقع اندازه خازن تأثیر مستقیمی بر توانایی تحمل ولتاژ و مقدار ظرفیت آن دارد. به‌عنوان مثال:
-
در یک دی‌الکتریک ثابت، خازن 1206 ظرفیت بیشتری نسبت به خازن 0805 دارد.
-
همچنین، این اندازه امکان تحمل ولتاژ بالاتری را فراهم می‌کند.
در نتیجه، اگر در پروژه‌ای نیاز به ولتاژ بالا یا ظرفیت بالا دارید، سایز 1206 انتخاب مناسبی‌ست.
چگونه خازن 1206 را تست کنیم؟
قبل از نصب یا استفاده از خازن، بهتر است آن را تست کنید. سه روش اصلی برای تست خازن‌های SMD عبارت‌اند از:
-
تست با مولتی‌متر دیجیتال: در حالت تست خازن (Cap)، می‌توانید مقدار تقریبی ظرفیت را ببینید.
-
تست نشت جریان: با استفاده از ولتاژ DC و اندازه‌گیری جریان عبوری از خازن.
-
تست ESR (مقاومت سری معادل): با دستگاه LCR Meter یا ESR Meter. ESR بالا نشان‌دهنده فرسودگی یا خرابی خازن است.
این تست‌ها خصوصاً زمانی مهم هستند که خازن‌های دست دوم یا مشکوک به خرابی دارید.
اهمیت خازن سرامیکی در پایداری مدارهای دیجیتال
در طراحی بردهای دیجیتال، تأمین ولتاژ ثابت برای میکروکنترلرها و ICها حیاتی است. خازن‌های دکوپلاژ (Bypass Capacitors) در نزدیکی پایه‌های تغذیه آی‌سی‌ها قرار می‌گیرند تا نویز و نوسانات ولتاژ را حذف کنند.
خازن سرامیکی SMD سایز 1206 با ظرفیت 100nF یا 1µF، گزینه‌ای بسیار مناسب برای این کاربرد است. این خازن‌ها در مدارهایی که سرعت بالایی دارند، به‌شدت توصیه می‌شوند، چرا که:
-
واکنش سریع به تغییرات ولتاژ دارند
-
نویز فرکانس بالا را فیلتر می‌کنند
-
فضای کمی اشغال می‌کنند
تفاوت خازن سرامیکی با خازن الکترولیتی
اگرچه هر دو نوع خازن برای ذخیره انرژی الکتریکی استفاده می‌شوند، اما تفاوت‌های بنیادینی میان خازن سرامیکی و الکترولیتی وجود دارد:
| ویژگی | خازن سرامیکی | خازن الکترولیتی |
|---|---|---|
| قطبیت | ندارد | دارد |
| طول عمر | بالا | متوسط |
| پاسخ فرکانسی | بالا (مناسب برای فرکانس زیاد) | ضعیف |
| کاربرد رایج | فیلتر، دکوپلاژ، رزوناتور | ذخیره انرژی، فیلتر ولتاژ DC |
بنابراین برای بردهایی که نیاز به پاسخ سریع و دقت بالا دارند، خازن سرامیکی SMD مانند 1206 گزینه بهتری محسوب می‌شود.
نکاتی برای مونتاژ دقیق و بدون خطای خازن 1206
نصب خازن‌های SMD بدون تجهیزات مناسب می‌تواند منجر به آسیب یا عملکرد نادرست مدار شود. در هنگام لحیم‌کاری به موارد زیر توجه داشته باشید:
-
از پنس ضدالکتریسیته ساکن برای نگهداری قطعه استفاده کنید
-
دمای هویه را بین 270 تا 300 درجه سانتی‌گراد تنظیم کنید
-
حتماً از فلکس لحیم‌کاری برای جلوگیری از ایجاد لحیم سرد بهره ببرید
-
پس از نصب، برد را با الکل ایزوپروپیل تمیز کنید
این جزئیات، کیفیت نهایی مونتاژ را بالا می‌برند و عمر قطعه را تضمین می‌کنند.
تجربه‌ی کاربران از خرید خازن سرامیکی 1206 از بازار برق
طبق بازخوردهایی که کاربران در صفحه محصول خازن سرامیکی SMD سایز 1206 ثبت کرده‌اند، این قطعه دارای کیفیت بسیار بالا و عملکرد پایدار است. بسیاری از کاربران از موارد زیر ابراز رضایت کرده‌اند:
-
تحویل سریع در کمتر از 48 ساعت
-
بسته‌بندی مطمئن و بدون آسیب
-
قیمت رقابتی نسبت به بازار
-
امکان خرید به‌صورت عددی یا رول صنعتی
این نشان می‌دهد که فروشگاه بازار برق توانسته نیاز مشتریان حرفه‌ای و نیمه‌حرفه‌ای را به‌خوبی پاسخ دهد.
نتیجه‌گیری نهایی
خازن سرامیکی SMD سایز 1206 یکی از کاربردی‌ترین قطعات الکترونیکی است که در طیف وسیعی از پروژه‌ها به کار می‌رود. از طراحی مدارهای صنعتی گرفته تا بردهای DIY، این خازن با ویژگی‌هایی چون ابعاد مناسب، نصب آسان، پایداری الکتریکی و قیمت اقتصادی، یکی از گزینه‌های همیشگی مهندسان برق و الکترونیک است.
اگر به‌دنبال خریدی مطمئن، باکیفیت و با خدمات پس از فروش حرفه‌ای هستید، فروشگاه آنلاین بازار برق انتخابی هوشمندانه برای تهیه انواع خازن سرامیکی SMD از جمله مدل 1206 خواهد بود.
در این مقاله به خازن سرامیکی 1206؛ قطعه‌ای کوچک با نقشی حیاتی در مدارهای الکترونیکی پرداختیم. نظراتتون رو برای ما بنویسید.
