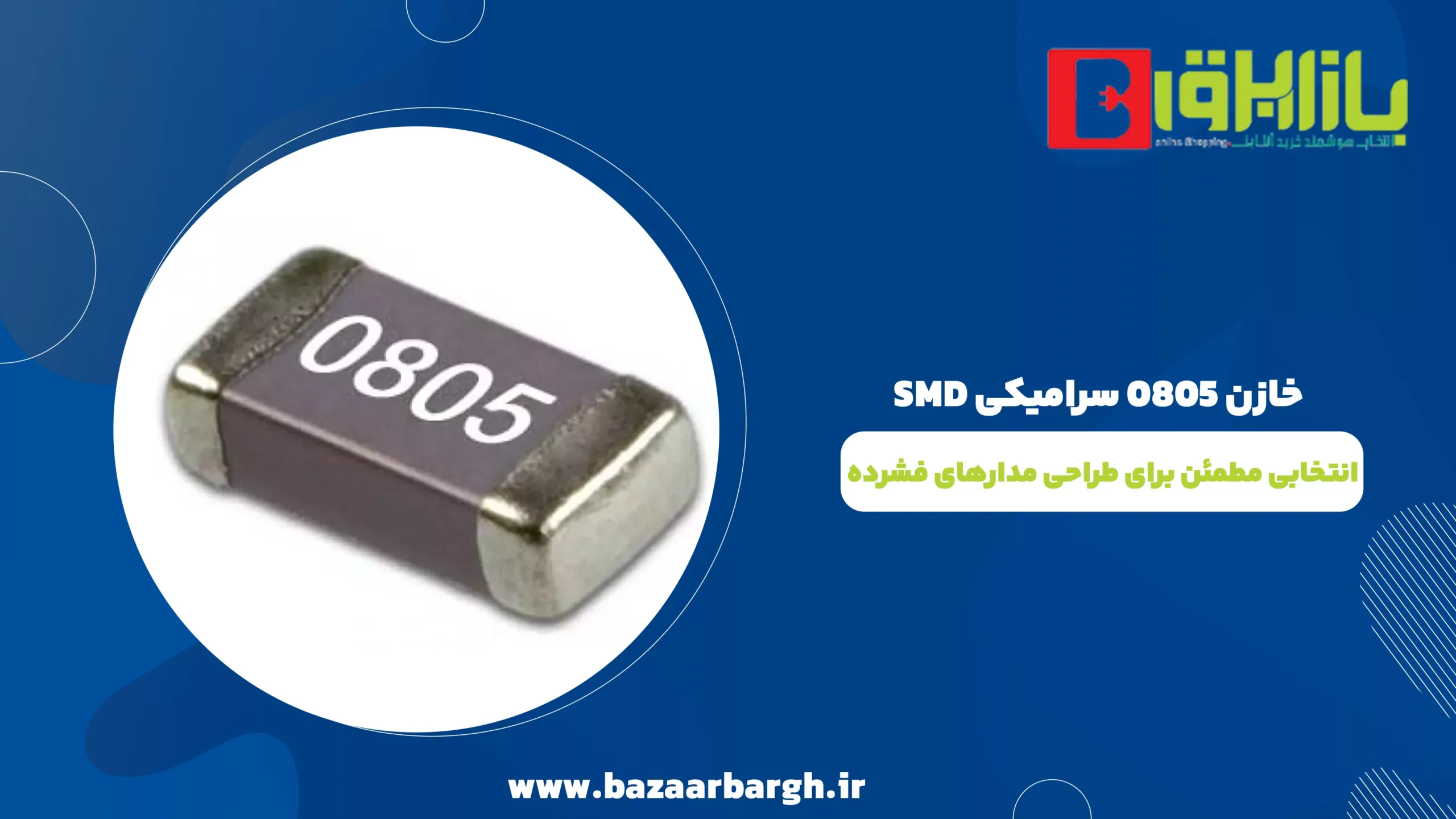

خازن 0805 سرامیکی SMD؛ انتخابی مطمئن برای طراحی مدارهای فشرده

خازن 0805 سرامیکی SMD؛ انتخابی مطمئن برای طراحی مدارهای فشرده

خازن 0805 سرامیکی SMD؛ انتخابی مطمئن برای طراحی مدارهای فشرده

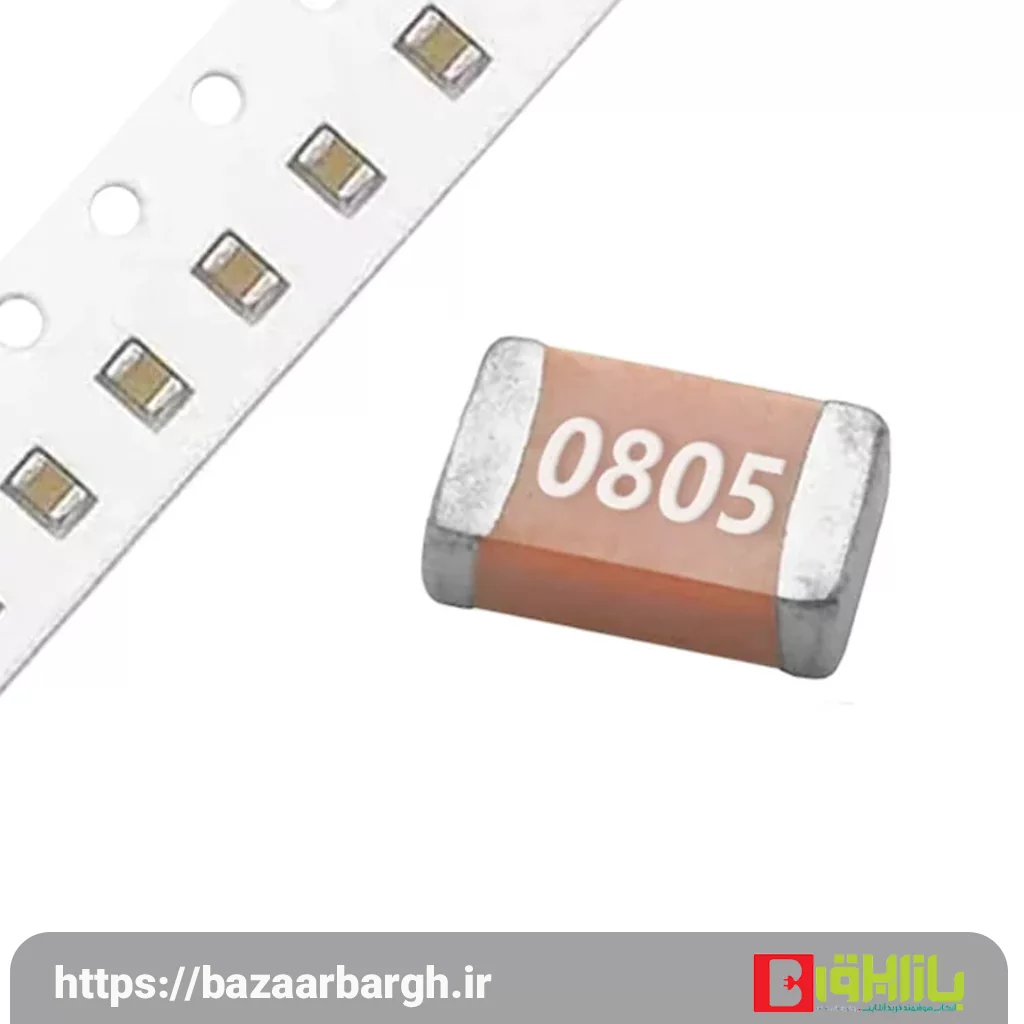

خازن‌های سرامیکی SMD در سایز 0805 یکی از پرکاربردترین قطعات در دنیای الکترونیک مدرن هستند. ابعاد استاندارد 0.08 × 0.05 اینچ (تقریباً 2 × 1.25 میلی‌متر) باعث شده‌اند که این خازن‌ها تعادل مناسبی بین ظرفیت، تحمل ولتاژ و سهولت نصب برقرار کنند. این دسته از خازن‌ها در پروژه‌های صنعتی، تجهیزات پزشکی، ابزارهای مخابراتی و حتی وسایل خانگی هوشمند کاربرد فراوانی دارند.

ساختار خازن‌های سرامیکی 0805

خازن‌های 0805 از چندین لایه دی‌الکتریک سرامیکی به همراه الکترودهای فلزی نازک ساخته شده‌اند. این طراحی چندلایه (MLCC) منجر به افزایش ظرفیت بدون افزایش حجم کلی می‌شود. انواع مختلف دی‌الکتریک نظیر C0G/NP0، X7R، و Y5V در این خازن‌ها استفاده می‌شود که هر کدام ویژگی‌های متفاوتی در برابر دما، ولتاژ و پایداری دارند.

  • C0G / NP0: مناسب برای کاربردهای دقیق با کمترین تغییر ظرفیت

  • X7R: پرکاربرد برای مصارف عمومی با پایداری مناسب

  • Y5V: ظرفیت بالا ولی حساس‌تر به تغییرات محیطی

مزایای استفاده از خازن 0805

۱. حجم کوچک با ظرفیت قابل قبول: این خازن‌ها با حفظ ابعاد کوچک، ظرفیت‌هایی تا 10μF یا بیشتر را فراهم می‌کنند.

۲. مناسب برای لحیم‌کاری خودکار: سایز استاندارد 0805 امکان استفاده در ماشین‌های pick and place و لحیم‌کاری ریفلاو را فراهم می‌سازد.

۳. پایداری عملکرد: عملکرد الکتریکی این خازن‌ها در شرایط دمایی و ولتاژی مختلف پایدار است، به‌ویژه نوع C0G.

۴. قابلیت استفاده در بردهای پرچگالی: به دلیل ابعاد فشرده، در طراحی PCB با تراکم بالا ایده‌آل هستند.

نحوه انتخاب خازن مناسب 0805

هنگام انتخاب خازن، باید به چند عامل توجه داشته باشید:

  • ولتاژ کاری: همیشه خازنی با ولتاژ کاری بالاتر از حداکثر ولتاژ مدار انتخاب کنید.

  • نوع دی‌الکتریک: بسته به حساسیت مدار نسبت به تغییر ظرفیت و شرایط دمایی.

  • ظرفیت: بسته به کارکرد خازن، از چند نانوفاراد تا چندین میکروفاراد قابل انتخاب است.

برای مثال، اگر به دنبال خازنی برای فیلتر ورودی رگولاتور هستید، ظرفیت‌های بالاتر مانند 4.7μF با دی‌الکتریک X7R مناسب هستند. در حالی که برای کاربردهایی مثل نوسان‌سازی یا کوپلینگ سیگنال، ظرفیت‌های پایین‌تر با C0G عملکرد بهتری دارند.

کاربردهای متنوع خازن SMD 0805

خازن‌های 0805 در طیف وسیعی از کاربردها مورد استفاده قرار می‌گیرند:

  • فیلترینگ تغذیه در بردهای میکروکنترلری

  • تثبیت ولتاژ در ماژول‌های RF و وای‌فای

  • زمان‌بندی و نوسان‌سازی در مدارات دیجیتال

  • حذف نویز در خطوط دیتا یا تغذیه

ویژگی مهم این خازن‌ها در این است که حتی در تعداد بالا، فضای زیادی از برد را اشغال نمی‌کنند و این امکان را می‌دهند تا مهندسان طراحی دقیق‌تری انجام دهند.

نکات فنی در نصب خازن‌های 0805

برای دستیابی به بهترین عملکرد، رعایت نکات زیر در طراحی و مونتاژ توصیه می‌شود:

  • استفاده از مسیرهای کوتاه و مستقیم: مسیر اتصال بین خازن و بار باید کمترین طول را داشته باشد تا تأخیر و نویز به حداقل برسد.

  • لحیم‌کاری دقیق با هویه نوک باریک یا ریفلاو: این کار باعث جلوگیری از ترک‌خوردگی داخلی خازن می‌شود.

  • قرارگیری نزدیک به آی‌سی هدف: به‌خصوص برای خازن‌های بای‌پس یا دی‌کاپلینگ.

برندهای معتبر خازن 0805 در بازار برق

در بازار برق می‌توانید انواع خازن 0805 را از برندهای مطرح جهانی تهیه کنید. برخی از برندهای معتبر عبارتند از:

  • Murata (ژاپن)

  • TDK (ژاپن)

  • Samsung Electro-Mechanics

  • Kemet (آمریکا)

  • AVX

وجود برندهای معتبر، تضمین عملکرد و عمر طولانی این خازن‌ها را فراهم می‌کند، به‌ویژه در پروژه‌های صنعتی یا صادراتی.

چگونه خازن‌های 0805 را از بازار برق تهیه کنیم؟

در وبسایت بازار برق، کاربران می‌توانند با مراجعه به دسته‌بندی خازن سرامیکی 0805، انواع این قطعات را با مشخصات دقیق فنی، قیمت به‌روز و قابلیت فیلتر بر اساس ظرفیت و ولتاژ مشاهده و خریداری نمایند. ارسال سریع، پشتیبانی تخصصی و تضمین کیفیت، این فروشگاه را به یکی از بهترین منابع تأمین قطعات SMD در ایران تبدیل کرده است.

اهمیت استفاده از خازن‌های سرامیکی 0805 در طراحی‌های نسل جدید

امروزه با گسترش فناوری‌های نوین مانند اینترنت اشیا (IoT)، تجهیزات پوشیدنی و ابزارهای قابل حمل، نیاز به استفاده از قطعات SMD کوچک و پرکاربرد بیش از گذشته احساس می‌شود. خازن‌های سرامیکی SMD در سایز 0805 با ترکیب ابعاد بهینه و ویژگی‌های الکتریکی مناسب، به یکی از گزینه‌های اصلی در طراحی بردهای فشرده و پیشرفته تبدیل شده‌اند. در این نوع کاربردها، وزن کم، اشغال فضای کمتر، و سرعت در تولید از اهمیت ویژه‌ای برخوردار است، و خازن‌های 0805 دقیقاً همین نیازها را پاسخ می‌دهند.

مقایسه سایز 0805 با دیگر سایزهای خازن SMD

یکی از موضوعات مهم در انتخاب خازن SMD، شناخت تفاوت‌های سایزها و کاربرد آن‌هاست. سایز 0805 از نظر ظرفیت، تحمل ولتاژ و سهولت لحیم‌کاری، موقعیتی بین سایزهای کوچکتر (مانند 0603) و بزرگتر (مانند 1206) دارد. این ویژگی باعث می‌شود که خازن‌های 0805 در طراحی‌هایی که هم محدودیت فضا دارند و هم نیاز به ظرفیت قابل‌قبول دارند، بسیار مفید باشند.

مقایسه کلیدی:

سایز فضای اشغالی قابلیت تحمل ولتاژ ظرفیت رایج قابلیت نصب دستی
0603 بسیار کم پایین‌تر کم‌تر دشوار
0805 متوسط مناسب تا 10μF قابل قبول
1206 بیشتر بالاتر بالا راحت‌تر

تست عملکرد خازن 0805 در شرایط محیطی مختلف

یکی از فاکتورهای حیاتی در انتخاب خازن‌های SMD، بررسی عملکرد آن‌ها در شرایط دمایی و ولتاژی مختلف است. بسیاری از مهندسان الکترونیک در کاربردهای صنعتی و نظامی، نیاز دارند که خازن‌ها در بازه‌ی وسیعی از دما (مثلاً از -55 تا +125 درجه سانتی‌گراد) عملکردی پایدار داشته باشند.

خازن‌های دی‌الکتریک C0G یا NP0 در سایز 0805، بهترین انتخاب برای این شرایط هستند زیرا تغییر ظرفیت آن‌ها در مواجهه با تغییر دما کمتر از ±30ppm/°C است. این عملکرد پایدار، آن‌ها را برای مدارهای دقیق، مانند اسیلوراتورها یا فیلترهای حساس به فرکانس، ایده‌آل می‌کند.

روش‌های تشخیص خازن اصل از تقلبی

با توجه به رواج قطعات الکترونیکی تقلبی در بازار، انتخاب تأمین‌کننده‌ی معتبر بسیار مهم است. در اینجا چند نکته برای شناسایی خازن 0805 اصل آورده شده است:

  • کد مشخصات روی رول یا بسته‌بندی: معمولاً برند، ظرفیت، نوع دی‌الکتریک و ولتاژ کاری روی نوار درج شده است.

  • یکنواختی ظاهر فیزیکی: خازن‌های اصلی، بدنه‌ای یکنواخت و بدون لب‌پریدگی دارند.

  • ابعاد دقیق طبق دیتاشیت: سایز دقیق 2.0 × 1.25 میلی‌متر باید حفظ شده باشد.

  • مقاومت به لحیم‌کاری با حرارت بالا: خازن‌های اصلی در برابر حرارت ریفلاو آسیب نمی‌بینند.

خرید از فروشگاه‌هایی مانند بازار برق که اعتبار، گارانتی و تنوع برند دارند، خطر تهیه قطعات تقلبی را به‌شدت کاهش می‌دهد.

آینده خازن‌های SMD و اهمیت آن‌ها در تکنولوژی‌های نوظهور

در آینده نزدیک، خازن‌های سرامیکی SMD نقش کلیدی‌تری در پیشرفت تکنولوژی‌هایی چون 5G، خودروهای الکتریکی، هوش مصنوعی و پزشکی دیجیتال خواهند داشت. تراکم بالای این قطعات در طراحی‌های نوین، نه تنها به افزایش کارایی، بلکه به کاهش مصرف انرژی و افزایش پایداری سیستم کمک می‌کند.

استفاده از خازن‌های 0805 در ماژول‌های بی‌سیم، سنسورها، و تجهیزات قابل حمل پزشکی در حال گسترش است و این روند تا سال‌های آینده ادامه‌دار خواهد بود. شرکت‌هایی مانند Murata و TDK نیز در حال توسعه خازن‌های چندلایه با ظرفیت‌های بالاتر و اندازه کوچک‌تر هستند تا پاسخگوی این نیاز روزافزون باشند.

جمع‌بندی

خازن‌های سرامیکی 0805 یکی از اجزای کلیدی در طراحی مدارهای فشرده و مدرن هستند. تعادل عالی بین اندازه، ظرفیت، کیفیت و قیمت آن‌ها را به گزینه‌ای محبوب در بین مهندسان و طراحان تبدیل کرده است. چه در حال توسعه یک محصول الکترونیکی جدید باشید و چه در حال تعمیر یک مدار پیچیده، این خازن‌ها عملکردی مطمئن و ماندگار ارائه خواهند داد.

در این مقاله به خازن 0805 سرامیکی SMD؛ انتخابی مطمئن برای طراحی مدارهای فشرده پرداختیم. نظراتتون رو برای ما بنویسید.
