مدار مولد موج مربعی با تراشه آپ امپ LM358
در این مقاله، به بررسی طراحی و عملکرد یک مدار مولد موج مربعی با استفاده از تقویت‌کننده عملیاتی آپ‌امپ LM358 خواهیم پرداخت. این مدار یکی از رایج‌ترین و ساده‌ترین مدارهای الکترونیکی است که قادر به تولید موج مربعی است. مولد موج مربعی برای تولید سیگنال‌هایی با دامنه و فرکانس ثابت به کار می‌رود و در مدارهای ژنراتور تابع و بسیاری از کاربردهای آزمایشگاهی استفاده می‌شود. تراشه LM358، به دلیل ویژگی‌های منحصربه‌فرد خود، برای چنین کاربردهایی به‌خوبی مناسب است.
معرفی و ویژگی‌های LM358

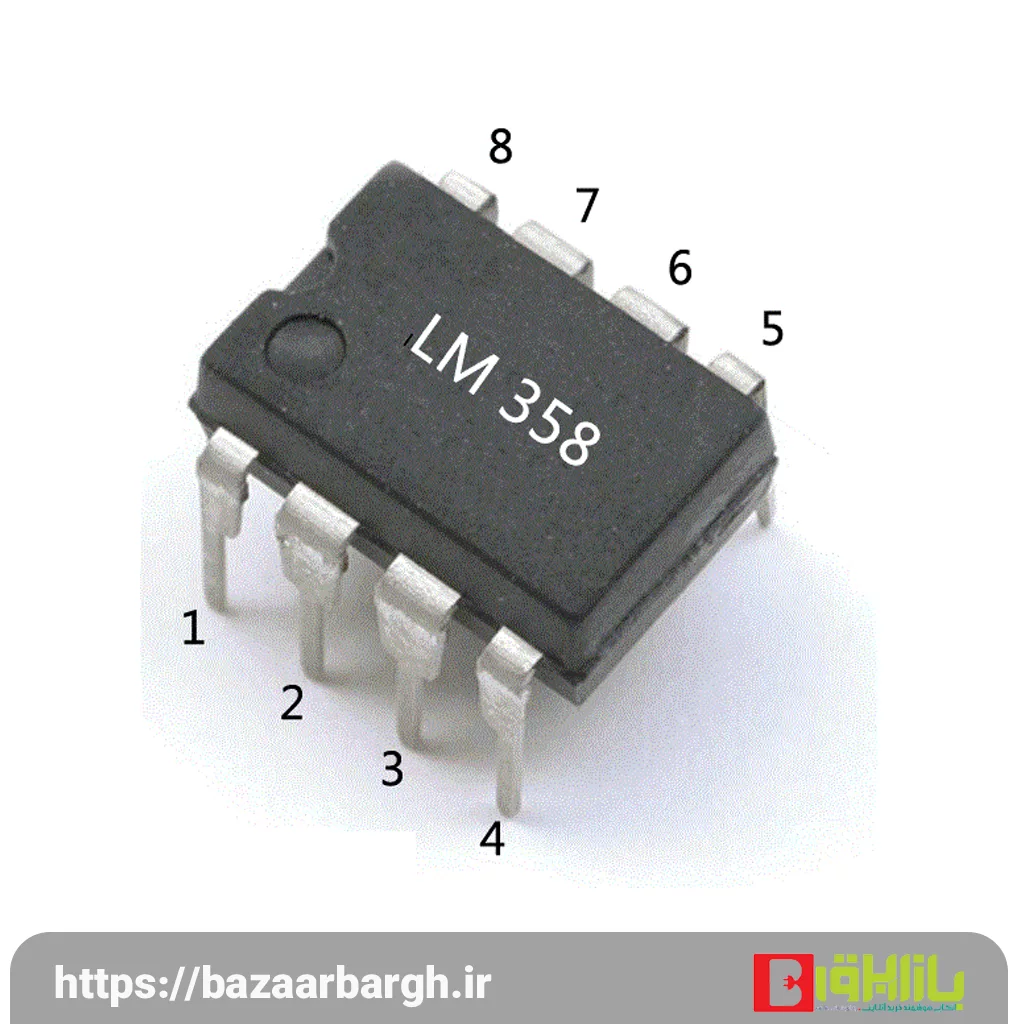

تراشه LM358 یک تقویت‌کننده عملیاتی دوگانه است که در بسیاری از مدارهای آنالوگ کاربرد دارد. این تراشه از دو تقویت‌کننده عملیاتی مستقل تشکیل شده و می‌تواند با ولتاژهای پایین کار کند. برخی از ویژگی‌های مهم LM358 عبارت‌اند از:
مصرف انرژی پایین: LM358 بسیار کم‌مصرف است و به‌خصوص در مدارهایی که با باتری کار می‌کنند، کاربرد فراوانی دارد.
قابلیت کار با یک منبع تغذیه: این تراشه می‌تواند با ولتاژهای تغذیه پایین (حتی 3 ولت) کار کند که آن را برای دستگاه‌های پرتابل مناسب می‌سازد.
محافظت در برابر اتصال کوتاه: LM358 دارای حفاظت داخلی در برابر اتصال کوتاه است، که به حفظ و افزایش طول عمر مدار کمک می‌کند.
عملکرد در دمای بالا: این تراشه توانایی عملکرد در دماهای بالا (حتی تا 70 درجه سانتی‌گراد) را دارد، که باعث می‌شود در شرایط محیطی مختلف به‌خوبی عمل کند.
تقویت‌کننده عملیاتی چیست؟
قبل از ادامه، بهتر است توضیح مختصری درباره تقویت‌کننده عملیاتی (Op-Amp) داده شود. تقویت‌کننده عملیاتی یا آپ‌امپ یک مدار مجتمع آنالوگ است که توانایی تقویت سیگنال‌های الکتریکی بسیار ضعیف را دارد. آپ‌امپ‌ها می‌توانند به روش‌های مختلفی پیکربندی شوند تا وظایف مختلفی مانند مقایسه ولتاژ، فیلتر کردن سیگنال، و تولید امواج انجام دهند. LM358 یکی از پرکاربردترین تراشه‌های آپ‌امپ است که به دلیل سادگی و کارآیی در بسیاری از پروژه‌های الکترونیکی مورد استفاده قرار می‌گیرد.
طراحی مدار مولد موج مربعی با LM358
در این مدار، آپ‌امپ LM358 با استفاده از سه مقاومت ثابت R1، R2 وR3، یک مقاومت متغیر (RV1)، و یک خازن (C1) پیکربندی شده است. ساختار این مدار به گونه‌ای طراحی شده که بتواند به‌صورت پایدار موج مربعی را تولید کند. این طراحی به لطف استفاده از یک حلقه بازخورد مثبت، پایداری خوبی را در تولید موج مربعی ایجاد می‌کند.
نقش اجزای مدار
- R1و R2 به‌عنوان مقسم ولتاژ عمل کرده و سطح آستانه ورودی غیر معکوس آپ‌امپ را تنظیم می‌کنند. این آستانه‌ها تعیین می‌کنند که آپ‌امپ چه زمانی بین سطوح ولتاژ بالا و پایین سوئیچ کند.
- C1در ورودی معکوس آپ‌امپ متصل شده و نقش اصلی در زمان‌بندی مدار دارد. خازن C1 با تغییر مقادیر مقاومت‌ها، به‌طور متناوب شارژ و دشارژ می‌شود و بدین ترتیب، فرکانس موج خروجی تنظیم می‌شود.
- RV1 به‌عنوان یک مقاومت متغیر امکان تغییر فرکانس موج خروجی را فراهم می‌کند.
عملکرد مدار مولد موج مربعی
این مدار بر پایه اصول تریگر اشمیت کار می‌کند، به این معنا که آپ‌امپ با ایجاد پسماند، در پاسخ به تغییرات ولتاژ ورودی، بین حالت‌های بالا و پایین سوئیچ می‌کند. در ادامه مراحل عملکرد این مدار توضیح داده می‌شود:
- شارژ اولیه خازن: هنگامی که مدار تغذیه می‌شود، خازن C1 از طریق مقاومت‌های R3 و RV1 شروع به شارژ می‌کند. وضعیت اولیه خروجی آپ‌امپ (پایه 1) با توجه به ولتاژهای ورودی غیر معکوس (پایه 3) و معکوس (پایه 2) تعیین می‌شود.
- رسیدن به آستانه بالا: با شارژ شدن C1، ولتاژ در ورودی معکوس آپ‌امپ افزایش می‌یابد و وقتی از سطح ولتاژ ورودی غیر معکوس فراتر می‌رود، خروجی آپ‌امپ از سطح پایین به سطح بالا تغییر می‌کند.
- تخلیه خازن: بعد از این تغییر، خازن C1 شروع به تخلیه می‌کند و ولتاژ در ورودی معکوس کاهش می‌یابد. هنگامی که ولتاژ ورودی معکوس به زیر آستانه تعیین‌شده می‌رسد، آپ‌امپ دوباره به حالت قبلی (خروجی پایین) تغییر وضعیت می‌دهد.
- چرخه پیوسته: این چرخه به‌طور مداوم تکرار می‌شود و یک موج مربعی پایدار تولید می‌کند.
مزایا و معایب مدار مولد موج مربعی با LM358
مزایا
- سادگی در طراحی: مدار مولد موج مربعی با LM358 بسیار ساده است و تنها به چند قطعه الکترونیکی پایه نیاز دارد.
- قابلیت تنظیم فرکانس: با تغییر مقدار مقاومت متغیر RV1، به‌سادگی می‌توان فرکانس موج مربعی را تنظیم کرد.
- پایداری بالا: به دلیل وجود پسماند (هیسترزیس) در مدار، عملکرد آن در شرایط مختلف پایدار است و از تغییرات ناگهانی در خروجی جلوگیری می‌شود.
- مصرف کم انرژی: LM358 به دلیل مصرف پایین، در کاربردهای مبتنی بر باتری و دستگاه‌های پرتابل انتخاب خوبی است.
معایب
- عدم تولید شکل موج‌های پیچیده: این مدار تنها قادر به تولید موج مربعی است و برای تولید موج‌های سینوسی یا مثلثی به مدارهای دیگری نیاز است.
- محدودیت در فرکانس‌های بسیار بال: LM358 برای تولید موج‌های مربعی در فرکانس‌های خیلی بالا (چندین مگاهرتز) مناسب نیست و در این محدوده ممکن است اعوجاج داشته باشد.
کاربردهای عملی مولد موج مربعی
مولد موج مربعی با LM358 در بسیاری از کاربردهای عملی الکترونیکی مورد استفاده قرار می‌گیرد:
- تست و کالیبراسیون مدارها: این مولد می‌تواند به‌عنوان یک ژنراتور تابع برای تست پاسخ مدارهای مختلف در آزمایشگاه‌های الکترونیک مورد استفاده قرار گیرد.
- مدارهای تایمر: از این مدار می‌توان به‌عنوان بخشی از تایمرها و مدارهای کنترل‌کننده زمان‌بندی استفاده کرد.
- کنترل‌کننده‌های دیجیتال: مولدهای موج مربعی در سیستم‌های دیجیتال به‌عنوان سیگنال ساعت برای هماهنگ‌سازی عملکرد اجزای مختلف مورد استفاده قرار می‌گیرند.
- تولید پالس‌های کنترلی: در برخی مدارهای قدرت و کنترل صنعتی، مولد موج مربعی برای تولید پالس‌های کنترلی جهت مدیریت عملکرد دستگاه‌ها استفاده می‌شود.
بهینه‌سازی مدار مولد موج مربعی
برای بهبود عملکرد این مدار و افزایش دقت آن، می‌توان از راهکارهای زیر استفاده کرد:
- استفاده از خازن‌های با دقت بالا: انتخاب خازن‌هایی با تلرانس کم می‌تواند به بهبود پایداری فرکانس موج مربعی کمک کند.
- افزایش تعداد مراحل آپ‌امپ: با استفاده از آپ‌امپ‌های چندمرحله‌ای، می‌توان سیگنال‌های خروجی با دقت بالاتر و نویز کمتر تولید کرد.
- بهبود سیستم تغذیه: استفاده از منابع تغذیه با رگولاسیون مناسب باعث می‌شود که تغذیه آپ‌امپ پایدارتر باشد و نویزهای ناخواسته حذف شوند.
مقایسه با دیگر مولدهای موج مربعی
مقایسه با مولدهای کریستالی: مولدهای کریستالی دقت بسیار بالاتری در تولید موج مربعی دارند و برای کاربردهای فرکانس دقیق مناسب‌تر هستند. اما مولد موج مربعی با LM358 ساده‌تر و اقتصادی‌تر است.
مقایسه با مولدهای دیجیتال:مولدهای دیجیتال که از میکروکنترلرها استفاده می‌کنند، قابلیت تولید انواع مختلف موج را دارند. با این حال، مدارهای آنالوگ مانند این مدار با LM358، هنوز هم به دلیل سادگی و قابلیت اطمینان، در بسیاری از کاربردها ترجیح داده می‌شوند.
