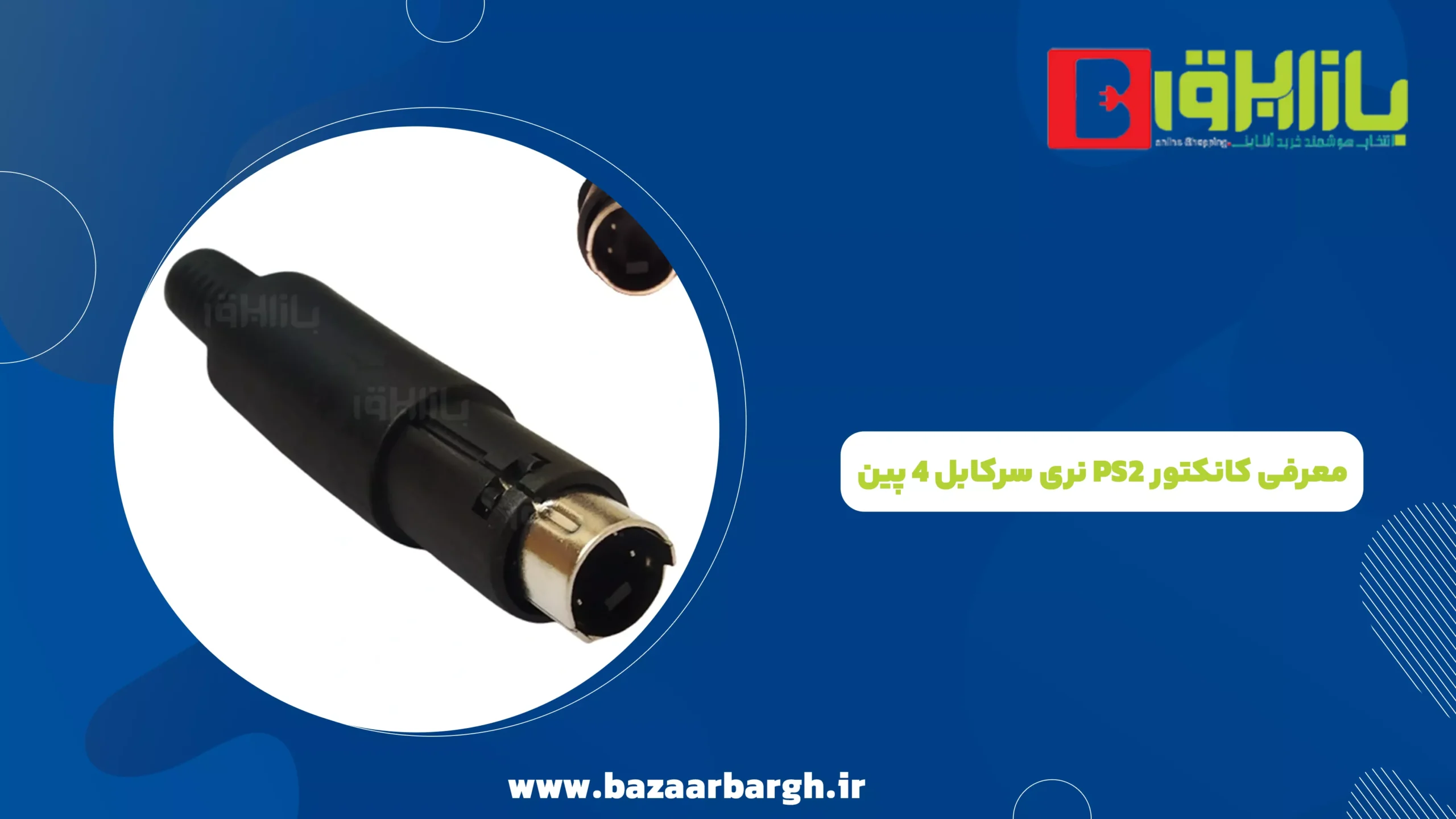

معرفی کانکتور PS2 نری سرکابل 4 پین

معرفی کانکتور PS2 نری سرکابل 4 پین

کانکتور PS2 نری سرکابل 4 پین یکی از انواع کانکتورهای پرکاربرد در صنعت الکترونیک، تجهیزات صوتی و تصویری، و برخی از دستگاه‌های صنعتی و پزشکی است. این کانکتور که دارای چهار پین داخلی و طراحی نری (مذکر) است، برای اتصال کابل‌های سیگنال به ورودی یا خروجی دستگاه‌های مختلف استفاده می‌شود. ساختار سرکابل آن، امکان لحیم‌کاری مستقیم به سیم یا کابل را فراهم می‌کند و برای استفاده در محیط‌هایی که نیاز به اتصال ایمن و پایدار دارند، بسیار مناسب است.

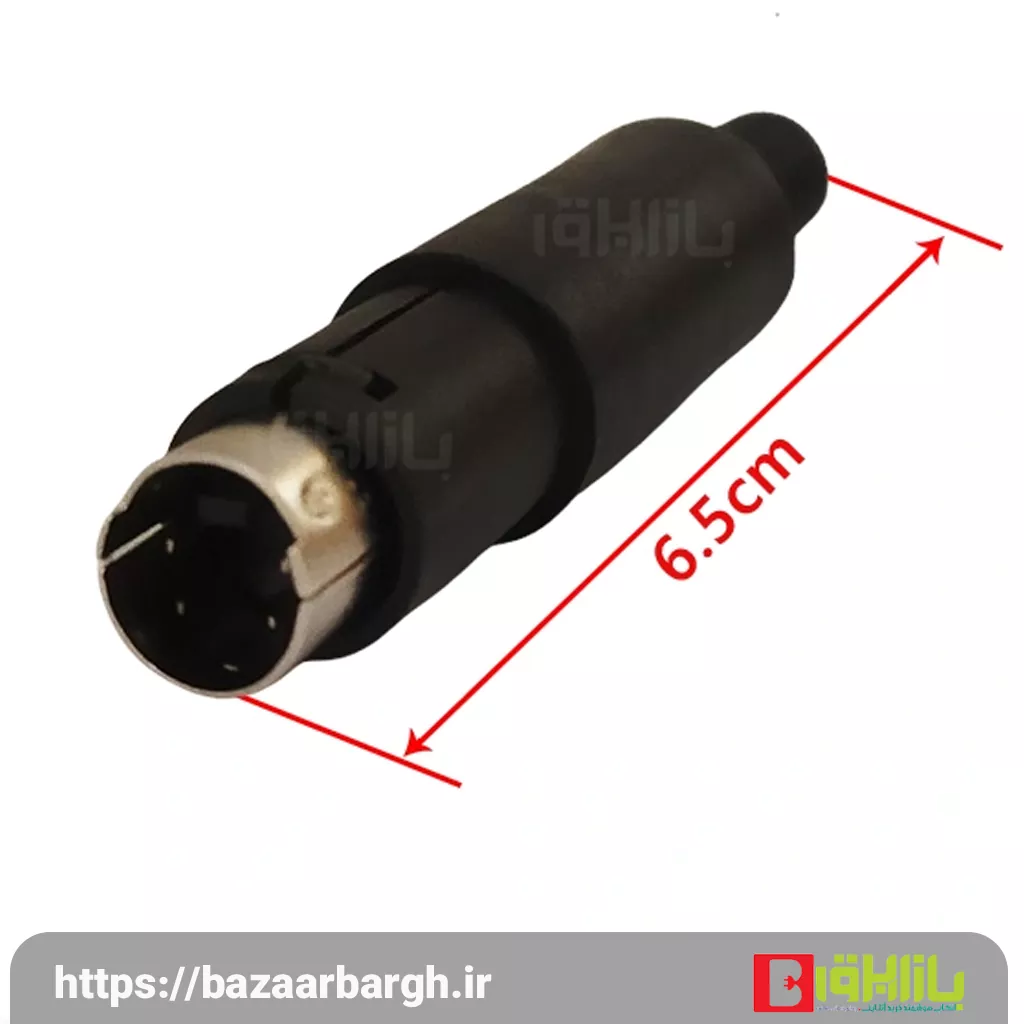

مشخصات فنی کانکتور PS2 نری 4 پین

• نوع اتصال: نری (Male)

• تعداد پین: ۴ عدد

• نوع نصب: سرکابل (قابل لحیم‌کاری به سیم)

• جنس بدنه: فلزی با روکش مقاوم به زنگ‌زدگی

• کاربرد: انتقال سیگنال داده، صوت یا فرمان در سیستم‌های کنترلی

• استاندارد: مطابق با استانداردهای DIN برای کانکتورهای PS/2

کاربردهای متنوع کانکتور PS2 نری سرکابل

با وجود این که در نگاه اول کانکتورهای PS/2 بیشتر برای اتصال ماوس و کیبورد در رایانه‌های قدیمی شناخته می‌شوند، اما مدل‌های سرکابل و چندپین آن مانند نوع 4 پین در حوزه‌های زیر به‌وفور کاربرد دارند:

1. مدارهای کنترلی صنعتی

در سیستم‌های کنترلی نظیر PLC یا رله‌های صنعتی، از این نوع کانکتور برای انتقال سیگنال بین ماژول‌های مختلف استفاده می‌شود.

2. دوربین‌های مدار بسته و مانیتورینگ

برخی مدل‌های قدیمی یا خاص از سیستم‌های نظارتی از کانکتورهای PS2 برای انتقال صدا یا تصویر استفاده می‌کنند.

3. تجهیزات پزشکی

در تجهیزات تشخیصی یا کنترلی مانند دستگاه‌های EEG، کانکتورهای مشابه برای انتقال سیگنال‌های حساس کاربرد دارند.

4. پروژه‌های DIY و رباتیک

برای سازندگان آماتور یا دانش‌آموزان که پروژه‌های الکترونیکی انجام می‌دهند، این کانکتور انتخابی مناسب برای اتصال آسان ماژول‌ها یا مدارهاست.

مزایای استفاده از کانکتور PS2 نری 4 پین

• اتصال محکم و ایمن: طراحی فلزی با چفت مرکزی، از جدا شدن ناخواسته جلوگیری می‌کند.

• نصب آسان: سرکابل بودن آن امکان لحیم‌کاری ساده و سریع به کابل‌های دلخواه را فراهم می‌کند.

• مناسب برای فضاهای محدود: طراحی جمع‌وجور این کانکتور مناسب فضاهای فشرده در داخل جعبه یا پنل‌های کنترلی است.

• قابلیت تعویض: در صورت خرابی، به‌راحتی قابل تعویض و جایگزینی است.

نکات مهم هنگام خرید کانکتور PS2 نری سرکابل

1. بررسی تعداد پین: کانکتورهای PS2 در مدل‌های 4، 5، 6 یا حتی 8 پین موجودند. مطمئن شوید نوع ۴ پین با مدار شما همخوانی دارد.

2. جنس بدنه و کیفیت ساخت: مدل‌های بی‌کیفیت معمولاً دارای لحیم‌پذیری پایین و استحکام مکانیکی کم هستند.

3. تطابق با کابل موردنظر: مطمئن شوید که قطر کابل با دهانه کانکتور هماهنگ است.

4. نصب صحیح: در هنگام لحیم‌کاری، توجه به ترتیب پین‌ها اهمیت زیادی دارد؛ اشتباه در اتصال می‌تواند باعث خرابی مدار شود.

نحوه اتصال و لحیم‌کاری کانکتور PS2 نری 4 پین

برای استفاده از این کانکتور در پروژه یا سیستم خود، کافیست مراحل زیر را طی کنید:

1. ابتدا کابل موردنظر را لخت کرده و سیم‌های داخلی را مشخص کنید.

2. روکش پلاستیکی یا فلزی کانکتور را باز کرده و هسته فلزی داخلی را جدا کنید.

3. هر سیم را به پین مربوطه لحیم کرده و با استفاده از مولتی‌متر اتصال صحیح را تست کنید.

4. پس از اطمینان از اتصال، روکش را بسته و کانکتور را کامل کنید.

بررسی کیفیت و دوام کانکتور در برابر شرایط محیطی

یکی از مزیت‌های مهم این کانکتور استفاده از روکش فلزی با آبکاری ضد زنگ است که آن را برای محیط‌های با رطوبت بالا یا شرایط صنعتی مقاوم می‌کند. اگر در محیطی با نویز زیاد یا تداخل الکترومغناطیسی کار می‌کنید، استفاده از کانکتور فلزی با اتصال زمین مناسب می‌تواند کیفیت انتقال سیگنال را بهبود دهد.

مقایسه با کانکتورهای مشابه

بررسی جزئی‌تر ساختار کانکتور PS2 نری ۴ پین

کانکتور PS2 نری ۴ پین معمولاً از دو بخش اصلی تشکیل شده است:

• بدنه بیرونی (غلاف فلزی یا پلاستیکی): این قسمت محافظ مکانیکی اتصالات داخلی است و مانع ورود گردوغبار یا آسیب فیزیکی به پایه‌های اتصال می‌شود.

• پایه‌های فلزی (پین‌ها): این پین‌ها مسئول انتقال جریان یا سیگنال هستند و معمولاً از جنس مس با روکش نیکل یا قلع ساخته می‌شوند تا بهترین رسانایی و مقاومت در برابر خوردگی را فراهم کنند.

در بسیاری از مدل‌ها، غلاف بیرونی دارای یک بخش رزوه‌ای یا خار برای قفل‌شدن بهتر در هنگام اتصال به مادگی متناظر است که از قطع ناگهانی جلوگیری می‌کند.

اهمیت ترتیب اتصال در این کانکتور

ترتیب پایه‌ها (پین‌آوت) در کانکتور PS2 نری ۴ پین اهمیت بسیار بالایی دارد، زیرا اشتباه در سیم‌کشی می‌تواند به دستگاه آسیب برساند یا باعث عدم عملکرد صحیح شود. در پروژه‌های حرفه‌ای، توصیه می‌شود از دیتاشیت یا نمودار پین‌آوت تولیدکننده استفاده کنید تا از صحت اتصال اطمینان حاصل گردد.

برخی از ترتیب‌های متداول برای این کانکتور شامل موارد زیر هستند:

• پین 1: سیگنال دیتا

• پین 2: زمین (GND)

• پین 3: تغذیه (Vcc)

• پین 4: سیگنال فرمان یا کلاک

اما بسته به نوع دستگاه، این چیدمان ممکن است متفاوت باشد.

بررسی سازگاری الکترومغناطیسی (EMC)

یکی از مزایای مهم کانکتورهای فلزی مانند PS2 نری، توانایی آن‌ها در مقاومت در برابر تداخل الکترومغناطیسی (EMI) است. در محیط‌های صنعتی یا مکان‌هایی با دستگاه‌های پرقدرت، تداخل‌ها می‌توانند باعث نویز در سیگنال شوند. استفاده از کانکتور فلزی با اتصال مناسب به زمین، می‌تواند این نویزها را حذف کند یا کاهش دهد.

نکاتی برای لحیم‌کاری استاندارد

در حین لحیم‌کاری این نوع کانکتور، رعایت موارد زیر باعث افزایش طول عمر و عملکرد بهتر اتصال خواهد شد:

1. استفاده از سیم لحیم با درصد قلع بالا (مثلاً ۶۰/۴۰)

2. گرم‌کردن مناسب محل اتصال پیش از اضافه کردن لحیم

3. استفاده از هیت شرینک (Heat Shrink Tube) برای عایق‌کاری اتصالات

4. تست نهایی با مولتی‌متر جهت اطمینان از عدم وجود اتصال کوتاه

تفاوت PS2 نری با سایر کانکتورهای همرده

در بازار، کانکتورهای متنوعی در دسترس هستند که هر کدام ویژگی خاص خود را دارند. در اینجا به برخی از تفاوت‌های مهم بین PS2 نری ۴ پین با دیگر انواع مشابه می‌پردازیم:

نگهداری و افزایش طول عمر کانکتور

اگرچه این کانکتور ساده به‌نظر می‌رسد، اما رعایت برخی اصول نگهداری می‌تواند عمر مفید آن را افزایش دهد:

• دوری از رطوبت بالا: هرچند بدنه فلزی مقاوم است، اما نفوذ رطوبت ممکن است به پین‌ها آسیب برساند.

• تمیز نگه‌داشتن کانکتور: در صورت کثیف شدن کانکتور، از الکل ایزوپروپیل برای تمیزکاری استفاده کنید.

• استفاده از درپوش محافظ: زمانی که کانکتور استفاده نمی‌شود، قرار دادن درپوش می‌تواند از ورود گردوغبار جلوگیری کند.

• جلوگیری از کشیدن کابل: هنگام جداکردن، همیشه از بدنه کانکتور بگیرید نه کابل.

کاربرد در صنایع خاص

1. خودروسازی

برخی از خودروهای دارای سیستم‌های قدیمی یا خاص، از کانکتورهای PS2 برای اتصال نمایشگر یا سیستم‌های کمکی استفاده می‌کنند.

2. مهندسی صدا

در برخی پروژه‌های صوتی نیمه‌حرفه‌ای، کانکتورهای ۴ پین برای اتصال میکروفن یا هدست مورد استفاده قرار می‌گیرند.

3. پروژه‌های آموزشی

در مدارس فنی و هنرستان‌ها، این نوع کانکتور به‌عنوان ابزاری برای آموزش لحیم‌کاری، مونتاژ، و شناخت قطعات به کار می‌رود.

راهنمای انتخاب کانکتور از سایت بازار برق

در فروشگاه بازار برق، هنگام خرید این کانکتور، توجه به این نکات اهمیت دارد:

• اطمینان از سازگاری پین‌آوت با مدار شما

• مقایسه کیفیت بدنه و قفل مکانیکی

• بررسی نظرات کاربران درباره دوام و کیفیت محصول

• استفاده از راهنمای تصویری لحیم‌کاری در بلاگ بازار برق (در صورت موجود بودن)

نتیجه‌گیری نهایی

کانکتور PS2 نری سرکابل 4 پین با ساختاری مقاوم، قابلیت نصب آسان و کاربرد گسترده در صنایع مختلف، به گزینه‌ای مطمئن برای مهندسان، تکنسین‌ها و علاقه‌مندان به الکترونیک تبدیل شده است. انتخاب این محصول از فروشگاه‌هایی مانند بازار برق، که اصالت کالا و پشتیبانی فنی را تضمین می‌کنند، می‌تواند تجربه‌ای حرفه‌ای و بدون دردسر برای شما به ارمغان آورد.
