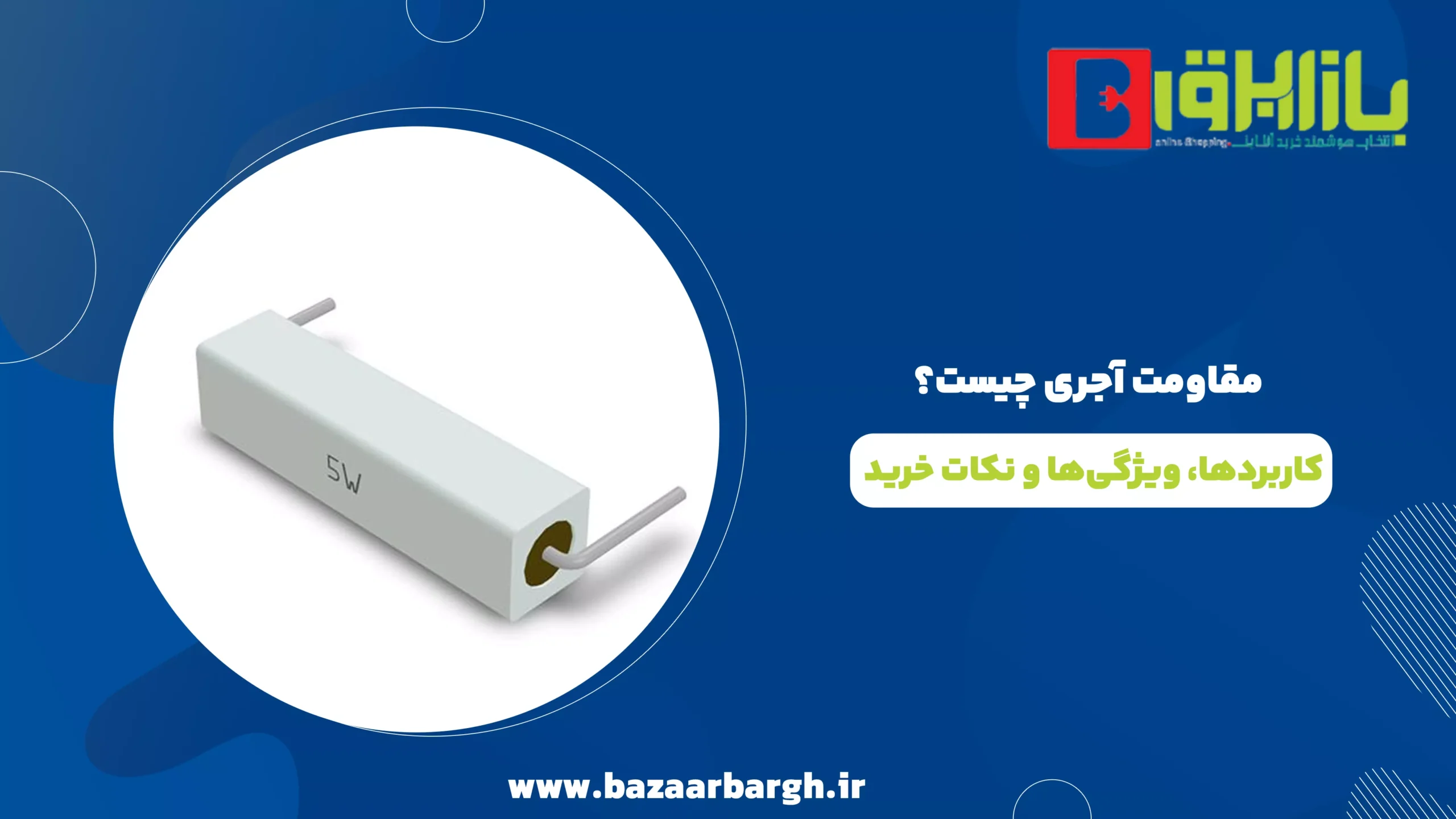

مقاومت آجری چیست؟ کاربردها، ویژگی ها و نکات خرید

مقاومت آجری یکی از انواع مقاوت‌های پرکاربرد در صنعت برق و الکترونیک قدرت است که با طراحی خاص و تحمل توان بالا، برای کاربردهایی استفاده می‌شود که در آن‌ها نیاز به اتلاف توان زیاد یا کنترل جریان سنگین وجود دارد. این نوع مقاومت‌ها به دلیل شکل ظاهری‌شان به نام “آجری” شناخته می‌شوند، چرا که اغلب بدنه‌ای مستطیلی از جنس سرامیک یا آلومینیوم دارند و به شکل آجر طراحی شده‌اند تا اتلاف گرما به بهترین شکل انجام شود.

ویژگی‌های اصلی مقاومت آجری

مقاومت‌های آجری برای عملکرد در شرایط دشوار طراحی شده‌اند و دارای ویژگی‌هایی هستند که آن‌ها را از سایر انواع مقاومت‌ها متمایز می‌کند:

• توان بالا: این مقاومت‌ها معمولاً از توان ۵ وات تا چند صد وات تولید می‌شوند و مناسب برای کاربردهای صنعتی سنگین هستند.

• ساختار فلزی یا سرامیکی: این ویژگی باعث می‌شود گرما به‌خوبی از طریق بدنه دفع شود و مقاومت در برابر حرارت بالا افزایش یابد.

• پایداری حرارتی و الکتریکی بالا: در پروژه‌هایی که جریان‌های بالا و نوسانات ولتاژ وجود دارد، مقاومت آجری عملکرد پایداری از خود نشان می‌دهد.

• امکان نصب روی هیت‌سینک: بسیاری از مدل‌های این مقاومت دارای سوراخ نصب هستند و می‌توان آن‌ها را به هیت‌سینک پیچ کرد تا اتلاف حرارت مؤثرتر انجام شود.

کاربردهای مقاومت آجری

به دلیل توان بالا و دوام زیاد، مقاومت‌های آجری در حوزه‌های گوناگونی مورد استفاده قرار می‌گیرند:

• تست و شبیه‌سازی بارهای الکتریکی
  برای تست منابع تغذیه، باتری‌ها و تجهیزات قدرت، از مقاومت آجری به‌عنوان بار مصنوعی استفاده می‌شود.

• ترمز دینامیکی در درایوها و اینورترها
  در سیستم‌های کنترل موتور، هنگام کاهش سرعت ناگهانی، انرژی اضافی به جای بازگشت به منبع، در مقاومت آجری به گرما تبدیل می‌شود.

• مدارهای تخلیه شارژ
  در برخی مدارها برای تخلیه ایمن ولتاژ باقیمانده، از مقاومت آجری استفاده می‌شود.

• استفاده در UPS و تابلوهای برق صنعتی
  برای تثبیت ولتاژ یا مدیریت پیک جریان، کاربرد دارد.

نکات مهم هنگام خرید مقاومت آجری

در انتخاب مقاومت آجری مناسب برای پروژه، باید به چند فاکتور کلیدی توجه داشت:

1. توان نامی (Wattage)

بسته به مقدار توانی که باید تلف شود، توان مقاومت را انتخاب کنید. توجه داشته باشید که بهتر است مقاومت با حداقل ۲۰٪ توان بیشتر از مقدار مورد نیاز انتخاب شود.

2. مقدار مقاومت (Ohm)

با توجه به نیاز مدار، مقدار اهم مقاومت باید دقیق انتخاب شود تا جریان مناسب عبور کند.

3. نوع بدنه و جنس عایق

بدنه فلزی یا سرامیکی و داشتن روکش مقاوم در برابر ضربه و حرارت بالا از ویژگی‌هایی است که در محیط‌های صنعتی اهمیت دارد.

4. قابلیت نصب

اگر قرار است مقاومت روی هیت‌سینک نصب شود یا در تابلو قرار بگیرد، نوع نصب و ابعاد بدنه مهم می‌شود.

تفاوت مقاومت آجری با سایر مقاومت‌ها

برخلاف مقاومت‌های کوچک‌تر مانند مقاومت‌های SMD یا دیپ، مقاومت آجری برای کار در بارهای سنگین طراحی شده است. این مقاومت‌ها برخلاف نوع‌های استاندارد که در بردهای کوچک قرار می‌گیرند، بیشتر در تابلوهای صنعتی یا تجهیزات قدرت نصب می‌شوند.

همچنین در مقایسه با مقاومت‌های سیمی یا سرامیکی، مقاومت آجری معمولاً ترکیب بهتری از استحکام، اتلاف گرما و سهولت نصب ارائه می‌دهد.

نکات ایمنی در استفاده از مقاومت آجری

• مقاومت‌های آجری در هنگام کار داغ می‌شوند؛ لذا لمس مستقیم آن‌ها هنگام فعال بودن مدار خطرناک است.

• از نصب آن‌ها روی سطوح اشتعال‌پذیر خودداری کنید.

• اگر در مدار ترمز دینامیکی یا درایو استفاده می‌شود، مدار حفاظت حرارتی توصیه می‌شود.

مزایای خرید مقاومت آجری از بازار برق

در فروشگاه اینترنتی بازار برق، مجموعه‌ای از مقاومت‌های آجری با برندهای معتبر، مشخصات فنی دقیق و قیمت مناسب در دسترس قرار دارد. از مقاومت‌های ۵ وات تا ۳۰۰ وات، در مقادیر اهم مختلف، شما می‌توانید با انتخاب صحیح، خیال خود را از عملکرد مطمئن پروژه‌تان راحت کنید.

علاوه‌براین، تیم پشتیبانی بازار برق آماده مشاوره تخصصی برای انتخاب بهترین مدل با توجه به نیاز دقیق شماست.

بررسی انواع مقاومت آجری از نظر طراحی و ساختار

مقاومت‌های آجری بر اساس نیاز کاربردی در چند نوع اصلی طراحی و تولید می‌شوند. این طراحی‌ها در نوع بدنه، نحوه‌ی نصب، و تکنولوژی داخلی تفاوت دارند که در ادامه به بررسی هرکدام می‌پردازیم:

1. مقاومت آجری ساده (Fixed Wirewound Resistor)

این نوع، رایج‌ترین نوع مقاومت آجری است که دارای مقدار اهم ثابت بوده و برای استفاده‌های عمومی مثل تخلیه ولتاژ، تست بار و کنترل جریان مناسب است. جنس بدنه معمولاً آلومینیومی یا سرامیکی است که به صورت پوشش‌دار طراحی می‌شود.

2. مقاومت آجری قابل تنظیم (Adjustable Wirewound)

در برخی کاربردهای خاص، نیاز به تنظیم مقدار اهم مقاومت وجود دارد. این نوع مقاومت‌ها با داشتن یک بخش لغزنده یا پیچ قابل تنظیم، به کاربر اجازه می‌دهند مقدار مقاومت را در بازه‌ای مشخص تغییر دهد.

3. مقاومت‌های آجری ترمز دینامیکی

در درایوهای الکتریکی، موتورهای صنعتی یا آسانسورها، مقاومت‌هایی طراحی می‌شوند که به‌طور خاص برای ترمز دینامیکی به کار می‌روند. این مقاومت‌ها توانایی اتلاف انرژی بالایی دارند و در لحظات حساس برای کاهش سرعت موتور استفاده می‌شوند.

مقاومت آجری در صنایع مختلف

کاربردهای مقاومت آجری صرفاً محدود به تابلوهای برق یا تجهیزات صنعتی نیست. در صنایع گوناگون از این مقاومت‌ها برای اهداف متفاوتی استفاده می‌شود:

• صنعت خودروسازی: برای تست دینام، سیستم شارژ یا مصرف‌کننده‌های برقی خودرو

• صنعت آسانسور و پله برقی: در لحظات ترمز برای اتلاف سریع انرژی

• صنایع انرژی و نیروگاه‌ها: در تست ژنراتور و باتری‌های صنعتی

• صنعت پزشکی: در دستگاه‌هایی که نیاز به کنترل دقیق توان دارند

اهمیت دفع حرارت در مقاومت آجری

از آنجایی‌که مقاومت‌های آجری برای کار با توان بالا ساخته شده‌اند، دفع حرارت یکی از مهم‌ترین مسائل در عملکرد صحیح آن‌هاست. اگر حرارت ایجادشده در بدنه‌ی مقاومت به‌درستی تخلیه نشود، ممکن است به سوختن مقاومت یا حتی آسیب به سایر اجزای مدار منجر شود.

برای جلوگیری از این مسئله:

• از هیت‌سینک‌های مناسب استفاده کنید.

• در تابلوهای صنعتی، تهویه‌ی مناسب در نظر بگیرید.

• در صورت نیاز، از فن‌های خنک‌کننده استفاده کنید.

مقایسه مقاومت آجری با مقاومت سیمی

یکی از رایج‌ترین مقایسه‌ها در انتخاب قطعات، بررسی بین مقاومت آجری و مقاومت سیمی است. در جدول زیر به مقایسه‌ی این دو نوع می‌پردازیم:

خرید هوشمند مقاومت آجری: نکات نهایی

پیش از خرید، پیشنهاد می‌شود موارد زیر را بررسی کنید:

• برند سازنده: برندهای معتبر مانند Arcol، Ohmite یا Vitrohm کیفیت بالاتری ارائه می‌دهند.

• تحمل دما و رطوبت: در محیط‌های صنعتی مرطوب، مقاومت‌هایی با عایق مقاوم در برابر رطوبت انتخاب کنید.

• گارانتی و خدمات پس از فروش: فروشگاه‌هایی مانند بازار برق امکان مشاوره، پشتیبانی و تعویض را فراهم می‌کنند.

نتیجه‌گیری

مقاومت آجری یکی از قطعات کلیدی در طراحی مدارهای قدرت و صنعتی است که عملکرد پایدار، تحمل توان بالا و ساختار مقاومی را ارائه می‌دهد. اگر پروژه شما شامل کنترل توان، تست بار، یا استفاده در محیط‌های صنعتی است، این نوع مقاومت گزینه‌ای ایده‌آل خواهد بود.
در «بازار برق»، خرید این محصولات با خیال راحت از نظر کیفیت و پشتیبانی فنی امکان‌پذیر است.

در این مقاله به این موضوع پرداختیم که مقاومت آجری چیست؟ کاربردها، ویژگی ها و نکات خرید را باهم بررسی کردیم. نظراتتون رو برای ما بنویسید.
