مقاومت حرارتی چیست و چه کاربردی در الکترونیک دارد؟
مقاومت حرارتی چیست و چه کاربردی در الکترونیک دارد؟
آشنایی با مقاومت حرارتی
مقاومت حرارتی یا ترمیستور (Thermistor) یکی از پرکاربردترین انواع مقاومت‌ها در صنعت الکترونیک است که وظیفه آن تشخیص و کنترل دما در مدارهای مختلف می‌باشد. این نوع مقاومت با تغییر دما، مقدار مقاومت الکتریکی‌اش نیز تغییر می‌کند و این ویژگی باعث شده در بسیاری از سیستم‌های محافظتی، کنترلی، تهویه، گرمایشی و سرمایشی به کار گرفته شود.
در فروشگاه بازار برق، مجموعه‌ای متنوع از مقاومت‌های حرارتی با کیفیت بالا و قیمت مناسب برای مصارف مختلف عرضه می‌شود.
انواع مقاومت حرارتی و ویژگی‌های هرکدام
1. مقاومت حرارتی NTC (Negative Temperature Coefficient)
در این نوع مقاومت، با افزایش دما، مقدار مقاومت کاهش می‌یابد. NTC در بسیاری از مدارهای کنترل دما، منابع تغذیه و محافظت جریان کاربرد دارد.

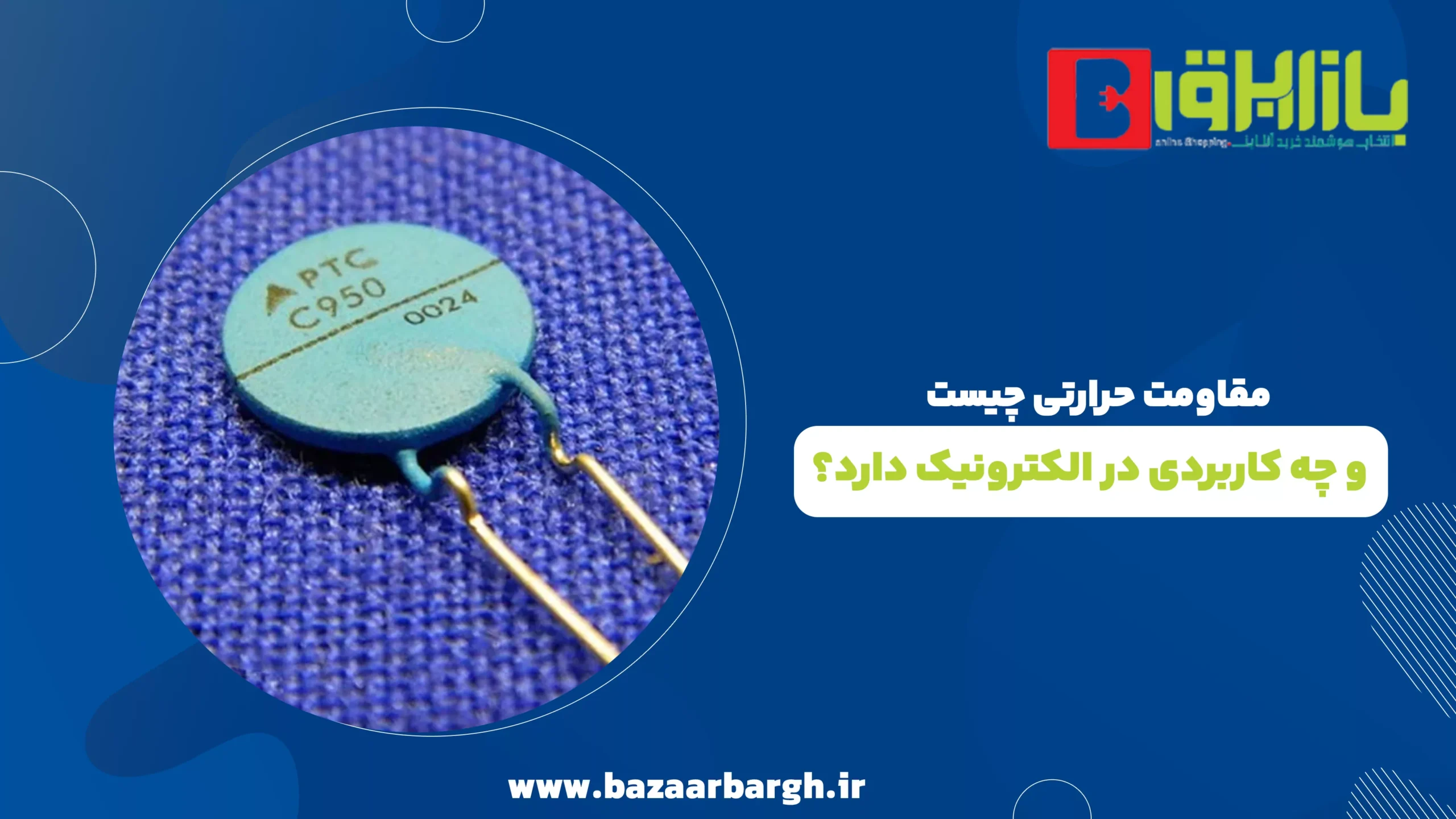

2. مقاومت حرارتی PTC (Positive Temperature Coefficient)
برخلاف NTC، در مقاومت‌های PTC با بالا رفتن دما، مقاومت افزایش می‌یابد. این ویژگی در محافظت از مدارها در برابر حرارت بالا، بسیار مؤثر است.
3. ترمیستورهای دقیق صنعتی
این نوع مقاومت‌ها دارای دقت بالا و پایداری بیشتر در دماهای متغیر هستند. در تجهیزات پزشکی، صنایع نظامی و مخابرات استفاده می‌شوند.
کاربرد مقاومت حرارتی در مدارهای الکترونیکی
کاربرد در منبع تغذیه
در منابع تغذیه سوئیچینگ و ترانس‌ها، مقاومت NTC به‌منظور محدود کردن جریان هجومی اولیه (Inrush Current) در لحظه روشن شدن دستگاه، استفاده می‌شود.
کاربرد در سنسورهای دما
مقاومت حرارتی به عنوان سنسور دما در سیستم‌هایی نظیر یخچال‌ها، کولرهای گازی، بخاری‌های برقی و تجهیزات صنعتی کاربرد دارد.
محافظت از باتری‌ها
در شارژرهای باتری لیتیوم یون، مقاومت حرارتی برای جلوگیری از داغ شدن بیش از حد استفاده می‌شود.
کاربرد در تجهیزات پزشکی
در تجهیزات حساس مانند دستگاه‌های مانیتورینگ و دماسنج‌های دیجیتال نیز از ترمیستورها استفاده می‌شود.
چرا خرید مقاومت حرارتی از بازار برق؟
فروشگاه اینترنتی بازار برق با ارائه مقاومت‌های حرارتی باکیفیت از برندهای معتبر داخلی و خارجی، مرجع مناسبی برای خرید انواع این قطعه مهم است. ویژگی‌هایی که بازار برق را به گزینه‌ای قابل اعتماد تبدیل کرده شامل موارد زیر می‌شود:
- تنوع بالا در مدل‌ها و ابعاد
- قیمت رقابتی و منصفانه
- ارسال سریع به سراسر کشور
- تضمین اصالت کالا
- پشتیبانی فنی برای انتخاب درست قطعه
نکاتی که هنگام خرید مقاومت حرارتی باید بدانید
هنگام خرید مقاومت حرارتی، به نکات زیر توجه داشته باشید:
- نوع ترمیستور: NTC یا PTC
- مقدار مقاومت در دمای مرجع (معمولاً 25 درجه سانتی‌گراد)
- تلورانس و دقت مقاومت
- دامنه دمایی عملکرد
- کاربرد خاص موردنظر
انتخاب درست این فاکتورها باعث می‌شود عملکرد مدار الکترونیکی شما بهینه‌تر و ایمن‌تر باشد.
بررسی برخی از پرکاربردترین مقاومت‌های حرارتی بازار برق
مقاومت NTC 10D-9
یکی از محبوب‌ترین مدل‌ها در صنعت الکترونیک، مقاومت 10D-9 با جریان محدودکننده اولیه است. این مدل در منابع تغذیه و شارژرها کاربرد زیادی دارد.
مقاومت PTC 100 اهم
مناسب برای محافظت در برابر افزایش دما در موتورهای الکتریکی یا تجهیزات گرمایشی.
مقاومت NTC برای سنسورهای صنعتی
مدل‌هایی با پوشش ضد آب یا پوشش فلزی برای کاربردهای صنعتی نیز در بازار برق موجود است.
تفاوت بین ترمیستور و ترموکوپل چیست؟
ترمیستور و ترموکوپل هر دو سنسور دما هستند اما عملکرد متفاوتی دارند:
- ترمیستور: بر پایه تغییر مقاومت الکتریکی کار می‌کند.
- ترموکوپل: بر پایه ولتاژ تولید شده بین دو فلز ناهمجنس در اثر تغییر دما کار می‌کند.
ترمیستورها برای محدوده‌های دمایی کمتر و دقت بالا مناسب‌ترند، در حالی که ترموکوپل‌ها برای دمای بسیار بالا و محیط‌های صنعتی استفاده می‌شوند.
سوالات متداول درباره مقاومت‌های حرارتی
آیا مقاومت حرارتی پلاریته دارد؟
خیر، بیشتر مقاومت‌های حرارتی پلاریته ندارند و می‌توانند در هر جهتی در مدار نصب شوند، به‌جز برخی مدل‌های خاص با پایه‌های تعریف‌شده.
آیا می‌توان از مقاومت حرارتی در مدارهای AC استفاده کرد؟
بله، مقاومت‌های حرارتی مناسب AC نیز وجود دارد، اما باید مشخصات آن‌ها با ولتاژ و جریان مدار تطابق داشته باشد.
آیا مقاومت حرارتی قابل تعویض است؟
بله، در صورت آسیب یا تغییر عملکرد، می‌توان آن را تعویض کرد، اما حتماً باید با مدلی با مشخصات فنی دقیق جایگزین شود.
اهمیت مقاومت حرارتی در طراحی مدارهای هوشمند
در دنیای مدرن امروز، تجهیزات هوشمند و کنترل دقیق دما اهمیت زیادی پیدا کرده‌اند. در طراحی سیستم‌های الکترونیکی مانند خانه‌های هوشمند، تجهیزات آزمایشگاهی، سیستم‌های گرمایش مرکزی و تهویه مطبوع، مقاومت حرارتی یکی از اصلی‌ترین اجزای کنترلی به شمار می‌رود. مهندسان الکترونیک از ترمیستورها برای کنترل دما، جلوگیری از آسیب حرارتی به قطعات، و حتی در فعال‌سازی سیستم‌های هشدار استفاده می‌کنند.
مثال واقعی از استفاده در مدارهای محافظ
فرض کنید در یک منبع تغذیه صنعتی، جریان اولیه به طور ناگهانی بالا رود. این پدیده که به آن “Inrush Current” گفته می‌شود، ممکن است به سایر قطعات آسیب بزند. در اینجا، یک مقاومت NTC با مقاومت بالا در لحظه‌ی اولیه از ورود جریان شدید جلوگیری می‌کند و پس از گرم شدن، مقاومت آن کاهش یافته و جریان به‌صورت عادی عبور می‌کند.
نکاتی درباره نگهداری و تست مقاومت حرارتی
برای اطمینان از کارایی طولانی‌مدت مقاومت‌های حرارتی، رعایت موارد زیر توصیه می‌شود:
- عدم قرارگیری در معرض دمای فراتر از حد مجاز: دمای زیاد ممکن است باعث تغییر ویژگی‌های ترمیستور شود.
- استفاده از هیت‌سینک (در موارد لازم): به خصوص در مدارهایی با توان بالا، نصب هیت‌سینک می‌تواند طول عمر مقاومت حرارتی را افزایش دهد.
- تست با مولتی‌متر دیجیتال: با اندازه‌گیری مقاومت در دمای محیط و سپس گرم‌کردن مقاومت (مثلاً با سشوار)، می‌توان عملکرد صحیح مقاومت حرارتی را بررسی کرد.
تفاوت مقاومت حرارتی با سنسورهای دیجیتال دما
با وجود رشد سنسورهای دمای دیجیتال مانند DS18B20 و DHT11، مقاومت‌های حرارتی همچنان به دلیل قیمت پایین، واکنش سریع و اندازه کوچک در بسیاری از پروژه‌های صنعتی و آموزشی پرکاربرد باقی مانده‌اند. ترمیستورها نیازی به پردازشگر یا کد خاص ندارند و فقط با یک مقایسه ساده ولتاژی می‌توان از آن‌ها استفاده کرد.
راهنمای انتخاب مقاومت حرارتی مناسب پروژه
اگر قصد دارید برای پروژه‌ای خاص، مقاومت حرارتی انتخاب کنید، این چند نکته را مدنظر قرار دهید:
- نوع پروژه (کنترل، هشدار، اندازه‌گیری، محدودسازی جریان)
- محدوده دمای عملکرد مورد انتظار
- ولتاژ و جریان مدار
- پایداری و دقت مورد نیاز
- محدودیت‌های فیزیکی مانند اندازه یا نحوه نصب (مثلاً سیمی، DIP، یا Surface Mount)
مقایسه مقاومت حرارتی با مقاومت‌های معمولی
در حالی که مقاومت‌های معمولی مقدار ثابتی دارند، مقاومت حرارتی بسته به دما تغییر می‌کند. این ویژگی، ترمیستورها را به ابزاری پویا و واکنش‌پذیر تبدیل کرده که در مواقع ضروری قادر به اعمال تغییر در عملکرد کل مدار هستند.
| ویژگی | مقاومت معمولی | مقاومت حرارتی (NTC/PTC) |
| مقدار ثابت | بله | خیر |
| تغییر با دما | خیر | بله |
| کاربرد کنترل دما | خیر | بله |
| قیمت | نسبتاً پایین | پایین تا متوسط |
نتیجه‌گیری نهایی
مقاومت‌های حرارتی نقش کلیدی در ایمنی و پایداری مدارهای الکترونیکی دارند. چه در یک پروژه ساده DIY و چه در طراحی صنعتی یک دستگاه بزرگ، ترمیستورها می‌توانند از بروز آسیب‌های گرمایی جلوگیری کرده و دمای مناسب برای عملکرد قطعات را تضمین کنند. پیشنهاد می‌کنیم در هنگام انتخاب این قطعه، از مشاوره تخصصی فروشگاه‌هایی مثل بازار برق استفاده کنید تا دقیق‌ترین و مناسب‌ترین مدل را برای کاربرد خود انتخاب کنید.
در این مقاله به این موضوع که مقاومت حرارتی چیست و چه کاربردی در الکترونیک دارد؟ پرداختیم. نظراتتون رو برای ما بنویسید.
