مقاومت کربنی چیست و چه کاربردهایی دارد؟

مقاومت کربنی (Carbon Resistor) یکی از قدیمی‌ترین و رایج‌ترین انواع مقاومت در مدارهای الکترونیکی است. این نوع مقاومت از ترکیب پودر کربن و ماده‌ی چسبنده‌ی عایق ساخته می‌شود که پس از فشرده‌سازی و خشک شدن، به شکل استوانه‌ای درمی‌آید. دو سر مقاومت با پایه‌های فلزی به مدار متصل می‌شوند.

ویژگی‌های اصلی مقاومت کربنی

• قیمت بسیار مقرون‌به‌صرفه

• تولید آسان و سریع

• مناسب برای پروژه‌های عمومی و ساده

• پاسخ سریع به تغییرات ولتاژ و جریان

• مناسب برای مدارهای DC و AC با فرکانس پایین

ساختار داخلی مقاومت کربنی

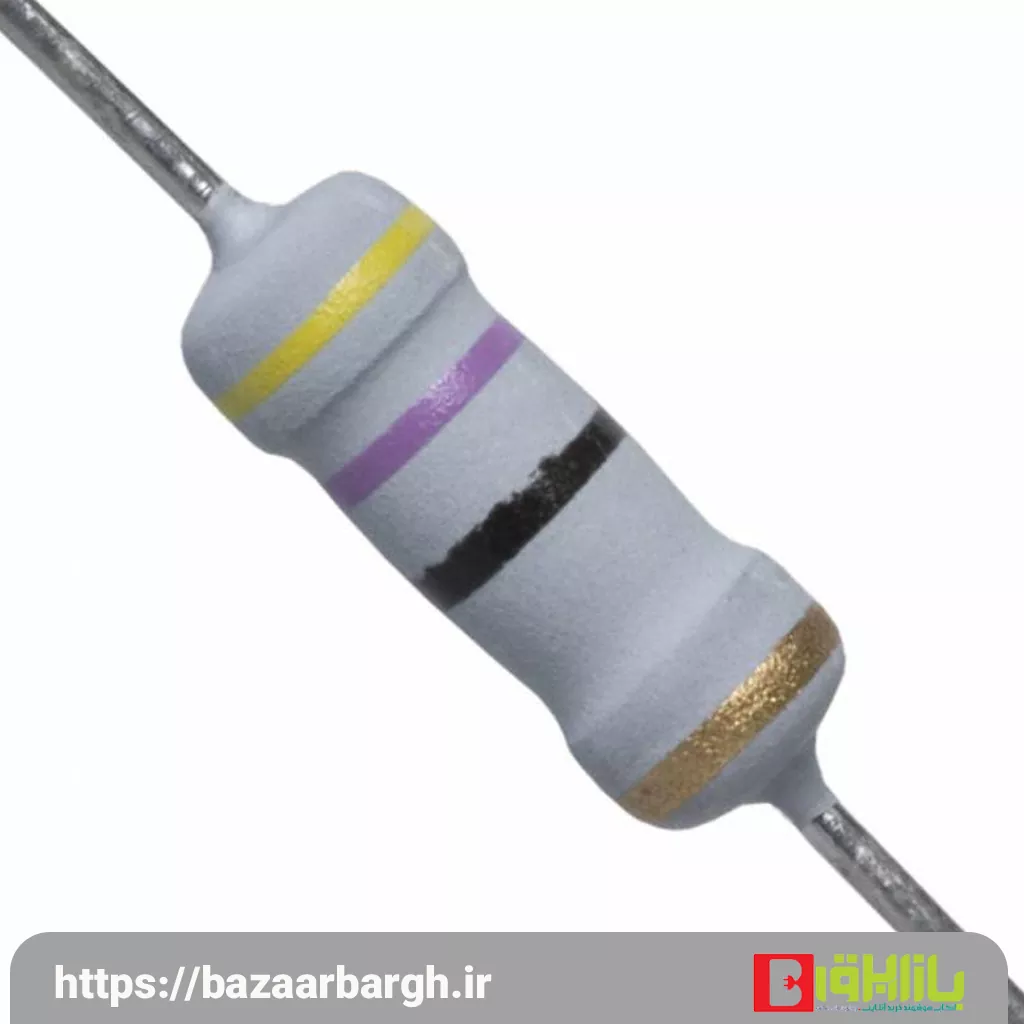

بدنه‌ی مقاومت‌های کربنی از پودر گرافیت یا کربن فشرده ساخته شده است که درون یک پوسته‌ی سرامیکی قرار دارد. اطراف آن با روکشی از رنگ (معمولاً قهوه‌ای یا مشکی) و حلقه‌های رنگی پوشیده می‌شود. این حلقه‌ها نشان‌دهنده مقدار اهم مقاومت، تلورانس، و گاهی ضریب دمایی آن هستند.

حلقه‌های رنگی چطور مقدار مقاومت را نشان می‌دهند؟

برای مثال:

• قهوه‌ای – مشکی – قرمز – طلایی
  این کد رنگ نشان‌دهنده‌ی مقاومت 1 کیلو اهم با تلورانس ±5٪ است.

کاربردهای رایج مقاومت کربنی

مقاومت‌های کربنی با وجود ساده بودن، در بسیاری از مدارهای ابتدایی و آموزشی مورد استفاده قرار می‌گیرند. کاربردهای مهم آن‌ها شامل:

• محدودسازی جریان عبوری به LED

• تقسیم ولتاژ در مدارات ساده

• تخلیه بار خازن‌ها در منابع تغذیه

• استفاده به‌عنوان بار مقاومتی در تست مدار

مزایا و معایب مقاومت کربنی

مزایا:

• قیمت بسیار ارزان و در دسترس بودن

• نصب و استفاده آسان در بردهای الکترونیکی

• موجود در مقادیر اهم مختلف

• بدون نویز برای اکثر کاربردهای ساده

معایب:

• پایداری حرارتی پایین نسبت به انواع فلزی

• نویز بیشتر در فرکانس‌های بالا

• تلورانس بالا (±10٪ یا بیشتر)

• دوام پایین در برابر بارهای ناگهانی یا پالس‌های ولتاژ

تفاوت مقاومت کربنی با مقاومت فلزی

بنابراین، اگر در حال طراحی مدار حساس مثل آمپلی‌فایر یا سنسور دقیق هستید، مقاومت فلزی گزینه بهتری است. اما برای پروژه‌های آموزشی یا مدارهای تغذیه عمومی، مقاومت کربنی انتخابی کاملاً منطقی است.

مقاومت‌های کربنی در بازار برق

در فروشگاه اینترنتی بازار برق، شما می‌توانید انواع مقاومت کربنی را در مقادیر اهم متنوع و با قیمت بسیار مناسب تهیه کنید. همه‌ی مقاومت‌ها به‌صورت دقیق طبقه‌بندی شده‌اند و اطلاعات کاملی از مشخصات فنی، توان (وات)، و کد رنگ در دسترس قرار دارد.

پیشنهادهایی از بازار برق:

• مقاومت 1 کیلو اهم کربنی 0.25 وات

• مقاومت 10 اهم کربنی با تلورانس 5٪

• مقاومت 100 اهم کربنی برای مدارهای LED

نحوه انتخاب مقاومت کربنی مناسب

هنگام انتخاب مقاومت کربنی برای پروژه، به نکات زیر توجه کنید:

1. مقدار اهم مورد نیاز: براساس محاسبات مدار (قانون اهم)

2. توان (وات): باید حداقل 2 برابر مصرف واقعی مدار باشد.

3. تلورانس: برای پروژه‌های حساس‌تر، تلورانس پایین‌تر توصیه می‌شود.

4. اندازه و ابعاد: متناسب با فضای موجود روی برد

استفاده از مقاومت کربنی در آموزش

یکی از کاربردهای عالی مقاومت‌های کربنی، استفاده در آموزش الکترونیک است. دانش‌آموزان می‌توانند با این قطعه ساده، اصول پایه‌ای نظیر قانون اهم، سری و موازی کردن مقاومت‌ها، یا طراحی مدار ساده را یاد بگیرند. با توجه به قیمت پایین و مقاومت خوب در برابر استفاده مکرر، مقاومت کربنی گزینه‌ی ایده‌آل برای کلاس‌های آموزشی، کارگاه‌های مدارس فنی و پروژه‌های دانشگاهی است.

تحلیل فنی مقاومت کربنی در طراحی مدار

در طراحی هر مدار الکترونیکی، انتخاب صحیح نوع مقاومت نقش کلیدی در عملکرد کلی سیستم دارد. مقاومت‌های کربنی با ویژگی‌های خاص خود معمولاً برای بخش‌هایی از مدار استفاده می‌شوند که دقت بسیار بالا اولویت اصلی نیست. مثلاً در مدارات روشنایی، پاورهای عمومی یا حتی برخی از منابع تغذیه خطی، این مقاومت‌ها وظیفه محدودسازی جریان یا تخلیه بار خازن را بر عهده دارند.

به دلیل ساختار متخلخل‌تر مقاومت‌های کربنی نسبت به انواع فیلم فلزی، نویز حرارتی بیشتری تولید می‌کنند، که این مورد در مدارهای صوتی یا فرکانس بالا یک نکته منفی به‌شمار می‌رود. اما برای مدارهای کم‌هزینه یا پروژه‌هایی که نویز در آن‌ها اولویت چندانی ندارد، این ویژگی مشکل‌ساز نخواهد بود.

بررسی دوام حرارتی مقاومت کربنی

یکی از چالش‌های مهم در مقاومت‌های کربنی، پایداری آن‌ها در برابر حرارت بالا و شرایط محیطی نامساعد است. با افزایش دما، مقاومت الکتریکی آن‌ها به‌صورت قابل توجهی تغییر می‌کند. این تغییر که به آن ضریب دمایی (TCR) گفته می‌شود، در مقاومت‌های کربنی نسبت به انواع دیگر بیشتر است. بنابراین اگر در محیط‌هایی با تغییرات شدید دمایی کار می‌کنید، بهتر است از انواع با پایداری دمایی بالاتر مثل مقاومت فلزی استفاده کنید.

مقاومت کربنی در مقابل ولتاژ لحظه‌ای بالا

مقاومت‌های کربنی نسبت به مقاومت‌های لایه فلزی یا سیم‌پیچ‌شده، تحمل ولتاژ لحظه‌ای پایین‌تری دارند. در کاربردهایی که ولتاژ‌های ناگهانی یا نوسانات شدید وجود دارد، احتمال آسیب‌دیدگی و حتی سوختن مقاومت کربنی بیشتر است. اگرچه برخی مقاومت‌های کربنی با توان بالاتر مثل ۱ وات یا ۲ وات از این جهت مقاوم‌تر هستند، اما همچنان نسبت به سایر انواع مقاومت‌ها ضعیف‌تر محسوب می‌شوند.

نکاتی برای لحیم‌کاری مقاومت کربنی

در هنگام لحیم‌کاری، دمای زیاد نوک هویه می‌تواند ساختار کربنی داخل مقاومت را تخریب کرده یا باعث ترک خوردگی در لایه بیرونی آن شود. برای جلوگیری از این مشکل:

• از هویه با دمای کنترل‌شده استفاده کنید.

• مدت زمان تماس نوک هویه با پایه مقاومت را به حداقل برسانید.

• از هیت‌سینک یا پنس فلزی برای پخش گرما استفاده کنید.

چرا هنوز از مقاومت کربنی استفاده می‌شود؟

با وجود تمام محدودیت‌ها و پیشرفت تکنولوژی، مقاومت‌های کربنی هنوز در بازار و صنعت زنده هستند. دلایل اصلی ادامه‌ی استفاده از آن‌ها عبارت‌اند از:

1. قیمت ارزان: برای تولید انبوه و مدارهای مصرفی ارزان، بسیار به‌صرفه است.

2. ساده بودن تولید: ساخت آسان و سریع باعث شده در اکثر کشورها تولید شود.

3. مناسب بودن برای کاربردهای کم‌حساسیت: در بسیاری از مدارها، نیازی به دقت بالا نیست و مقاومت کربنی کار را به‌خوبی انجام می‌دهد.

4. قابل استفاده در پروژه‌های آموزشی و ماکت‌سازی: برای آموزش اصول اولیه الکترونیک، بهترین گزینه هستند.

مقاومت کربنی در ایران و بازار برق

در کشور ما، مقاومت‌های کربنی همچنان پرفروش‌ترین نوع مقاومت در فروشگاه‌های قطعات الکترونیکی هستند. دلیل اصلی این موضوع، اقتصادی بودن و در دسترس بودن آن‌هاست. فروشگاه اینترنتی بازار برق با فراهم کردن تنوع گسترده‌ای از مقاومت‌های کربنی، کاربران را در انتخاب دقیق و آسان همراهی می‌کند. همه مقاومت‌ها به صورت طبقه‌بندی‌شده بر اساس مقدار اهم، توان، و نوع بسته‌بندی ارائه شده‌اند.

روش‌های تست و عیب‌یابی مقاومت کربنی

برای بررسی سلامت مقاومت کربنی، استفاده از مولتی‌متر دیجیتال بهترین گزینه است. با قرار دادن مولتی‌متر روی حالت “مقاومت” و اتصال دو سر آن به پایه‌های مقاومت، می‌توانید مقدار واقعی مقاومت را اندازه‌گیری کنید. اگر مقدار به‌دست‌آمده با مقدار رنگی روی بدنه تفاوت زیادی دارد، ممکن است مقاومت سوخته یا خراب شده باشد.

همچنین در مقاومت‌های قدیمی یا استفاده‌شده، ترک‌های ریز روی سطح می‌توانند نشانه‌ای از خراب شدن یا تغییر ویژگی‌های الکتریکی مقاومت باشند.

جمع‌بندی نهایی و پیشنهاد خرید

مقاومت کربنی همچنان یکی از پرکاربردترین و مقرون‌به‌صرفه‌ترین قطعات الکترونیکی در پروژه‌های مختلف است. اگرچه در دقت، پایداری و نویز نسبت به دیگر انواع مقاومت ضعف‌هایی دارد، اما برای کاربردهای عمومی، آموزشی و اقتصادی گزینه‌ای ایده‌آل است. فروشگاه بازار برق با عرضه‌ی مقاومت‌های کربنی در تنوع بالا، منبعی مطمئن برای تهیه این قطعه مهم الکترونیکی است.
