مقاومت 1 وات؛ انتخابی مطمئن برای مدارهای پرتوان

مقاومت 1 وات؛ انتخابی مطمئن برای مدارهای پرتوان

مقاومت 1 وات یکی از پرکاربردترین انواع مقاومت‌ها در طراحی مدارهای الکترونیکی است، به‌ویژه در پروژه‌هایی که توان مصرفی قطعات بالاتر از حالت عادی است. این نوع مقاومت به دلیل قابلیت تحمل توان بیشتر نسبت به مقاومت‌های 1/4 یا 1/2 وات، نقش کلیدی در پایداری مدار ایفا می‌کند.

در فروشگاه اینترنتی بازار برق، انواع مقاومت 1 وات در مقدارهای مختلف اهم، با کیفیت بالا و قیمت مناسب عرضه شده‌اند تا نیازهای متنوع مهندسان، دانشجویان و تعمیرکاران به‌خوبی پوشش داده شود.

توان مصرفی در مقاومت‌ها چه معنایی دارد؟

وقتی درباره مقاومت 1 وات صحبت می‌کنیم، منظور حداکثر توانی است که آن مقاومت بدون آسیب دیدن می‌تواند تحمل کند. توان الکتریکی (P) از حاصل‌ضرب ولتاژ در جریان عبوری به‌دست می‌آید (P = V × I). اگر در یک مدار مقدار ولتاژ یا جریان زیاد باشد، استفاده از مقاومت‌های با توان کم‌تر ممکن است منجر به داغ شدن بیش از حد و سوختن مقاومت شود.

بنابراین در طراحی‌هایی که بار قابل توجهی روی مقاومت اعمال می‌شود، استفاده از مقاومت‌هایی با توان 1 وات یا بیشتر الزامی است.

کاربردهای رایج مقاومت 1 وات

مقاومت‌های 1 وات در بسیاری از تجهیزات الکترونیکی، صنعتی و مخابراتی استفاده می‌شوند. از جمله کاربردهای مهم آن می‌توان به موارد زیر اشاره کرد:

• مدارهای منبع تغذیه (سوئیچینگ و خطی)

• مدارات آمپلی‌فایر و صوتی

• بردهای کنترل صنعتی

• تجهیزات خانگی با مصرف انرژی بالا

• خطوط محافظ یا محدودکننده جریان

در این موارد، مقاومت‌های 1 وات علاوه‌بر تحمل بار بیشتر، به دلیل ابعاد بزرگ‌تر، به‌راحتی در محل مورد نظر لحیم‌کاری شده و در برابر تغییرات حرارتی هم مقاوم‌تر هستند.

مقایسه مقاومت 1 وات با انواع دیگر

در جدول بالا مشاهده می‌کنید که مقاومت 1 وات در بین انواع مقاومت‌های عمومی جایگاهی میانه دارد و هم در ابعاد و هم در کارایی، تعادل مناسبی ارائه می‌دهد.

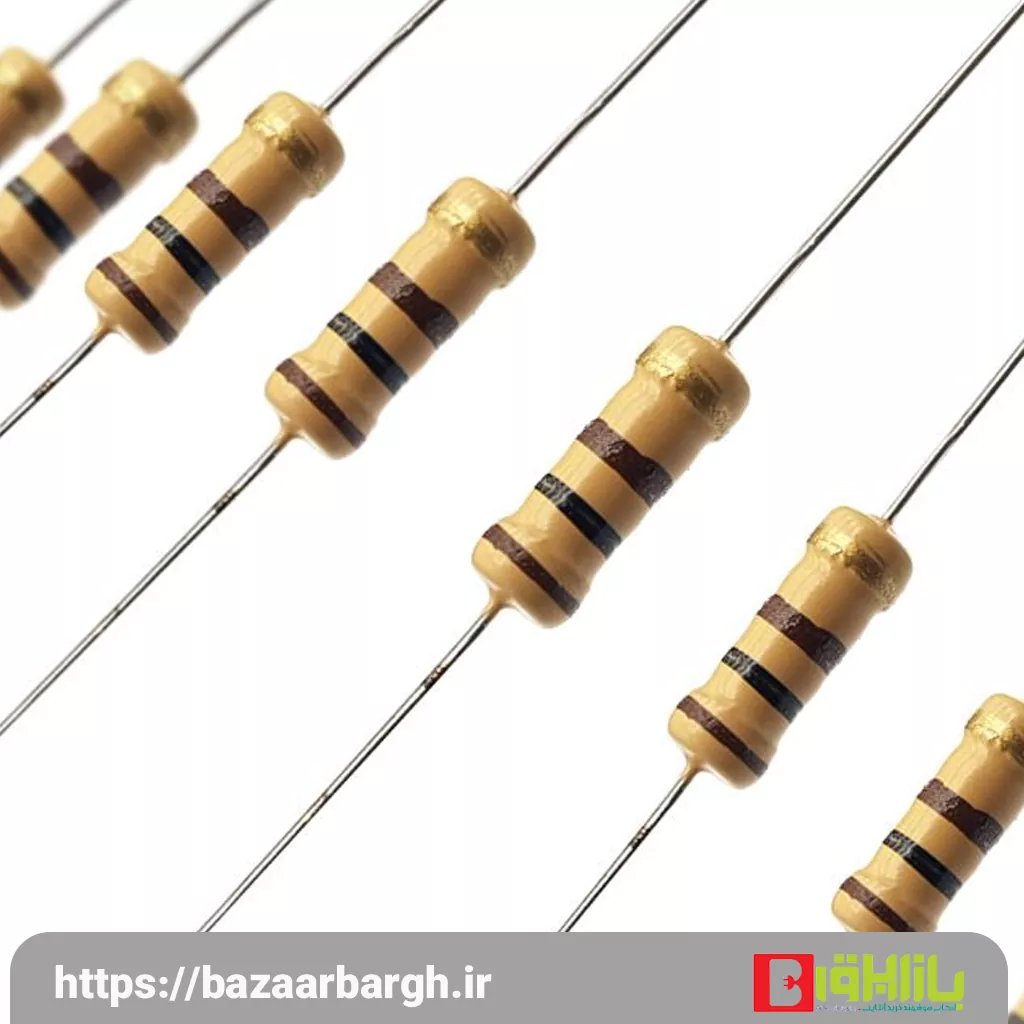

ساختار و شکل ظاهری

مقاومت‌های 1 وات عموماً در دو شکل دیده می‌شوند:

1. مقاومت‌های کربنی یا فلزی با پوشش رنگی که معمولاً با نوارهای رنگی مقدار مقاومت مشخص می‌شود.

2. مقاومت‌های سیمی (Wirewound) با دقت بیشتر و تحمل حرارتی بالاتر.

هر دو نوع در بازار موجود هستند اما بسته به کاربرد، نوع دقیق انتخاب می‌شود. در فروشگاه بازار برق، انواع مختلف مقاومت 1 وات موجود است که می‌توانید بر اساس نیاز مقدار اهمی مناسب را انتخاب کنید.

نکات مهم در انتخاب و استفاده

هنگام خرید مقاومت 1 وات، به نکات زیر توجه داشته باشید:

• مقدار مقاومت (اهم): با توجه به مدار انتخاب شود.

• نوع بسته‌بندی: برای مدارهای سوراخ‌دار (DIP) یا سطح‌چسب (SMD)

• جنس: کربنی یا فلزی، بسته به نیاز به دقت و پایداری

• تطابق با دمای کاری: در محیط‌های با دمای بالا، از مقاومت‌هایی با بدنه مقاوم استفاده شود.

همچنین بهتر است در طراحی، حدود ۲۰ تا ۳۰ درصد توان اضافی در نظر بگیرید. برای مثال اگر محاسبات نشان می‌دهد مقاومت باید ۰.۸ وات توان را تحمل کند، بهتر است از مقاومت 1 وات استفاده نشود و به‌جای آن مقاومت ۲ وات به‌کار گرفته شود تا ایمنی افزایش یابد.

روش تست سلامت مقاومت 1 وات

برای تست مقاومت، به‌راحتی می‌توان از مولتی‌متر دیجیتال استفاده کرد. در صورتی که مقدار اندازه‌گیری‌شده با مقدار نوشته‌شده یا کد رنگی مطابقت ندارد، ممکن است مقاومت دچار آسیب شده باشد. توجه داشته باشید که در مدارهای پرتوان، آسیب‌دیدگی مقاومت معمولاً به‌صورت سوختگی، بوی بد یا تغییر رنگ بدنه قابل مشاهده است.

دقت و تلورانس در مقاومت‌های 1 وات

یکی از ویژگی‌های مهمی که هنگام خرید مقاومت باید در نظر گرفت، تلورانس (Tolerance) یا همان دقت مقاومت است. مقاومت‌ها معمولاً با نوار رنگی چهارم (در مدل‌های نوار رنگی) مشخص می‌شوند و درصدی از خطای مجاز در مقدار واقعی مقاومت را بیان می‌کنند.

در مقاومت‌های 1 وات، معمولاً تلورانس‌های ۵٪ (رنگ طلایی) یا ۱۰٪ (رنگ نقره‌ای) بیشتر دیده می‌شود، اما در نوع فلزی، تلورانس تا ۱٪ نیز قابل دسترسی است. در مدارهایی که نیاز به دقت بالا وجود دارد، مثلاً فیلترهای صوتی یا مدارهای اندازه‌گیری، انتخاب مقاومت با تلورانس کمتر توصیه می‌شود.

انواع جنس مقاومت‌های 1 وات

در بازار، مقاومت‌های 1 وات در انواع مختلفی از نظر جنس هسته یا ساختار داخلی ارائه می‌شوند:

1. مقاومت کربنی (Carbon Film): رایج‌ترین نوع در بازار که قیمت اقتصادی دارد. مناسب مدارهای عمومی.

2. مقاومت فلزی (Metal Film): دقت بالاتر، تلورانس پایین‌تر، مناسب مدارهای دقیق.

3. مقاومت سیم‌پیچ (Wire Wound): ساخته‌شده از سیم نیکل-کروم، مناسب برای کاربردهای صنعتی و پرجریان.

4. مقاومت ترکیبی با روکش سرامیکی: مقاوم در برابر دما و رطوبت بالا.

هرکدام از این نوع مقاومت‌ها، ویژگی‌هایی دارند که باید متناسب با نیاز مدار انتخاب شوند.

مقاومت 1 وات در پروژه‌های DIY و آموزشی

یکی از موارد کاربرد زیاد مقاومت 1 وات، در پروژه‌های DIY (خودت بساز) و آموزش الکترونیک است. دانشجویان رشته برق و علاقه‌مندان به الکترونیک، معمولاً در طراحی‌های اولیه خود از مقاومت‌هایی با توان بالاتر استفاده می‌کنند تا خطر آسیب به قطعات به حداقل برسد.

همچنین مقاومت‌های 1 وات به دلیل سایز کمی بزرگ‌تر، برای آموزش مفاهیم مقاومت، کدهای رنگی و توان قابل تحمل، ابزار مناسبی در کلاس‌های آموزشی هستند.

نگهداری و انبارش مقاومت‌ها

مقاومت‌ها جزو قطعاتی هستند که در برابر رطوبت و دما حساسیت زیادی ندارند، اما برای حفظ عمر و کیفیت بهتر است در شرایط مناسب نگهداری شوند:

• در محیط خشک و دور از رطوبت قرار بگیرند.

• مقاومت‌ها در جعبه‌های تقسیم‌شده بر اساس مقدار اهم دسته‌بندی شوند.

• از تماس مستقیم با نور خورشید یا گرمای شدید خودداری شود.

انبار کردن مرتب مقاومت‌ها به شما کمک می‌کند تا هنگام ساخت یا تعمیر مدار، سرعت عمل بالاتری داشته باشید.

خرید مقاومت 1 وات از بازار برق

فروشگاه بازار برق به عنوان یکی از تامین‌کنندگان تخصصی قطعات الکترونیکی در ایران، مجموعه‌ی کاملی از مقاومت‌های 1 وات را با مشخصات مختلف فراهم کرده است. تمام محصولات با گارانتی اصالت کالا و تضمین کیفیت عرضه می‌شوند. علاوه بر این، با پشتیبانی آنلاین، می‌توانید در انتخاب مقاومت مناسب برای مدار خود مشاوره دریافت کنید.

در صفحه‌ی مخصوص هر محصول، اطلاعات کاملی مانند مقدار مقاومت، نوع، تلورانس، برند، قیمت به‌روز و وضعیت موجودی ارائه شده است.

کاربردهای صنعتی خاص مقاومت‌های 1 وات

در برخی صنایع مانند:

• اتوماسیون صنعتی

• سیستم‌های روشنایی

• بردهای الکترونیکی سیستم‌های HVAC

• کنترل بار در شبکه‌های برق خانگی

استفاده از مقاومت‌های با توان بالاتر ضروری است. مقاومت 1 وات به دلیل پایداری گرمایی بهتر نسبت به نمونه‌های کم‌توان‌تر، عملکرد قابل اتکایی در این موارد ارائه می‌دهد.

طراحی برد با در نظر گرفتن مقاومت‌های 1 وات

اگر شما یک برد جدید طراحی می‌کنید و قصد استفاده از مقاومت 1 وات دارید، بهتر است:

• فضای کافی برای نصب این مقاومت‌ها روی PCB در نظر بگیرید، چون ابعاد آن‌ها بیشتر از مقاومت‌های 1/4 وات است.

• مسیر جریان را طوری طراحی کنید که توان ورودی به مقاومت به‌درستی پخش شود و نقطه داغ ایجاد نشود.

• در صورت استفاده از مقاومت‌های سیمی، مسیر لحیم‌کاری باید محکم و مقاوم در برابر جریان بالا باشد.

نتیجه‌گیری نهایی

استفاده از مقاومت‌های با توان مناسب، یکی از اصول کلیدی طراحی مطمئن و حرفه‌ای مدارات الکترونیکی است. مقاومت 1 وات با تعادل عالی میان توان، قیمت و اندازه، انتخابی قابل اتکا برای طیف وسیعی از کاربردها است. چه در پروژه‌های خانگی، آموزشی یا صنعتی، اگر به دنبال مقاومت با دوام و کیفیت هستید، گزینه‌ی مناسبی پیش روی شماست.

فروشگاه بازار برق نیز با ارائه این قطعه در برندهای معتبر و قیمت‌های رقابتی، مسیر خرید آسان و مطمئن را برای شما فراهم کرده است.
