مقاومت SMD چیست و چه کاربردی در مدارهای الکترونیکی دارد؟

مقاومت SMD چیست و چه کاربردی در مدارهای الکترونیکی دارد؟

در دنیای پرشتاب امروز که دستگاه‌های الکترونیکی هر روز کوچک‌تر، هوشمندتر و پیچیده‌تر می‌شوند، قطعاتی مانند مقاومت SMD نقش بسیار مهمی در طراحی و تولید آن‌ها ایفا می‌کنند. این نوع مقاومت‌ها، به‌عنوان جایگزینی برای مقاومت‌های دیپ (DIP)، تحولی در صنعت الکترونیک ایجاد کرده‌اند؛ چرا که نه‌تنها حجم فیزیکی دستگاه‌ها را کاهش می‌دهند، بلکه کارایی، سرعت تولید و دقت عملکرد را نیز افزایش می‌دهند.

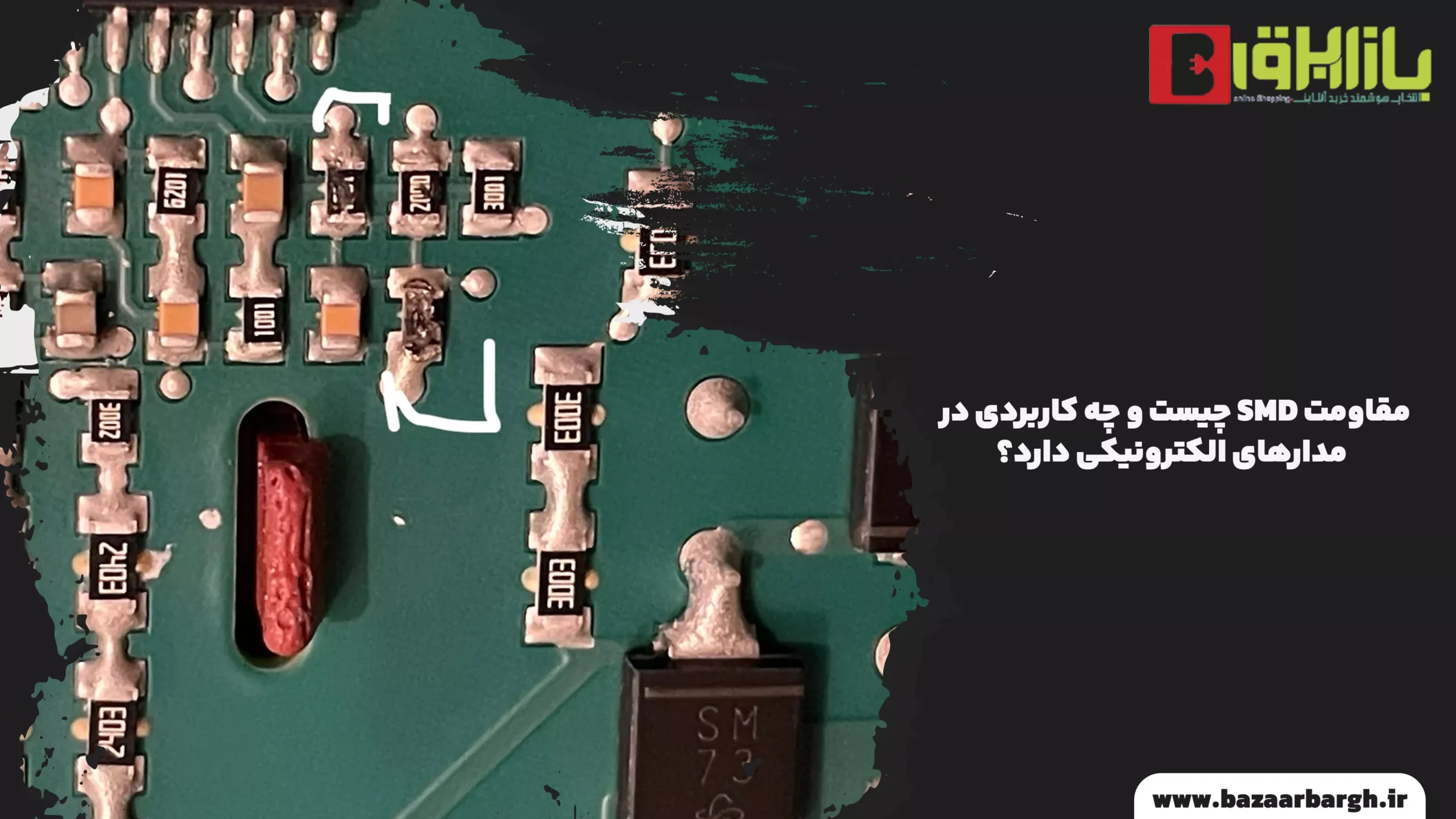

مقاومت SMD یا مقاومت اس ام دی چیست؟

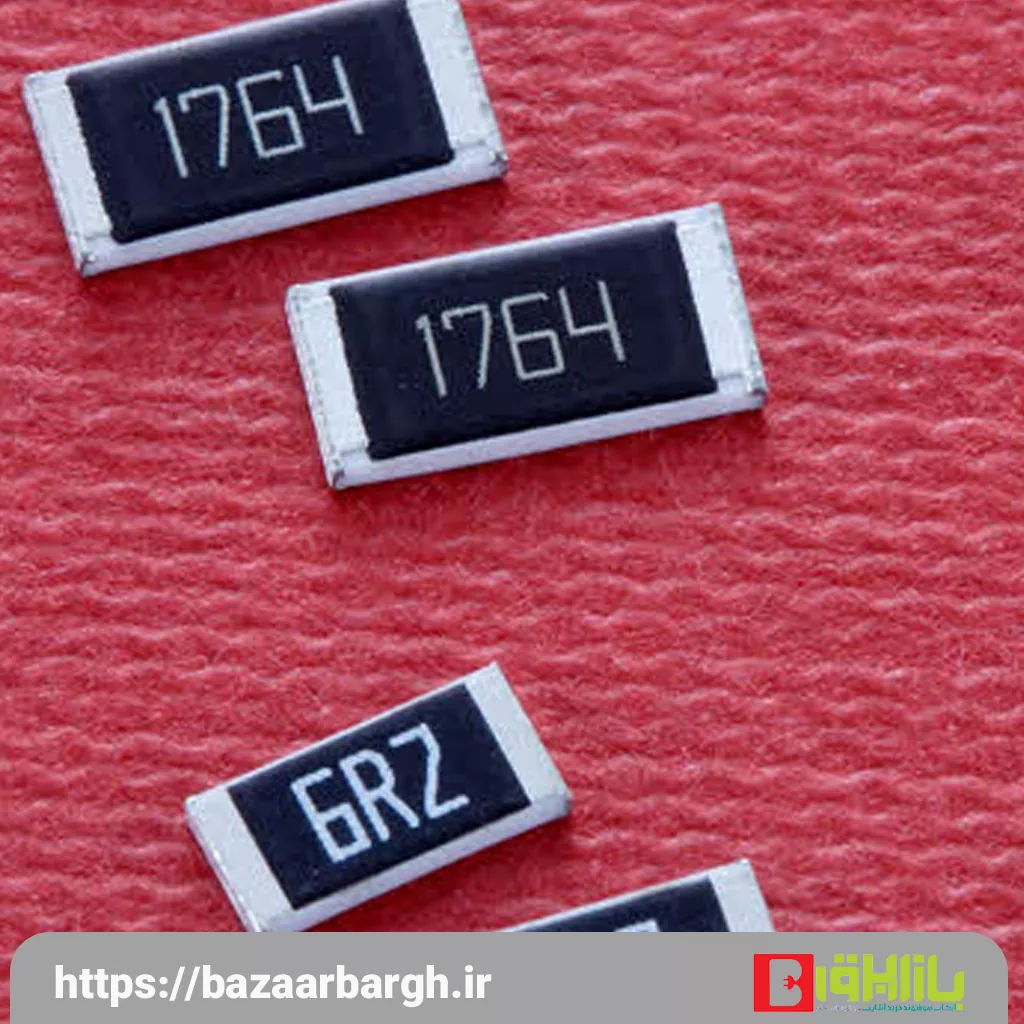

مقاومت SMD یا Surface Mount Device نوعی مقاومت الکترونیکی است که برای نصب مستقیم روی سطح بردهای الکترونیکی طراحی شده است. برخلاف مقاومت‌های معمولی که از طریق سوراخ‌های روی برد عبور داده می‌شوند، این نوع مقاومت‌ها به‌صورت سطحی نصب می‌شوند و همین ویژگی باعث شده که فضای کمتری اشغال کنند و در دستگاه‌هایی با طراحی فشرده، بسیار کاربردی باشند.

مزایای استفاده از مقاومت SMD در طراحی و تولید مدار

۱. صرفه‌جویی در فضا

در دستگاه‌هایی مانند گوشی‌های هوشمند، ماژول‌های IoT، ساعت‌های هوشمند و حتی تجهیزات پزشکی، فضای داخلی بسیار محدود است. مقاومت‌ های SMD به دلیل اندازه کوچک، بهترین گزینه برای این کاربردها هستند.

۲. افزایش سرعت مونتاژ

با توجه به اینکه نصب مقاومت‌های SMD به‌صورت خودکار توسط دستگاه‌های مونتاژ SMT انجام می‌شود، سرعت تولید بردهای الکترونیکی به‌شدت افزایش می‌یابد و امکان تولید در تیراژ بالا فراهم می‌شود.

۳. کاهش هزینه‌ها

از آنجایی که مقاومت‌های SMD به فرآیندهای ساده‌تری برای نصب نیاز دارند و نیاز به سوراخ‌کاری در PCB ندارند، در بلندمدت هزینه‌های تولید را کاهش می‌دهند.

۴. مقاومت بیشتر در برابر ارتعاش و شوک

این نوع مقاومت‌ها به دلیل لحیم‌کاری سطحی، اتصال محکمی به برد دارند و در محیط‌های صنعتی یا متحرک عملکرد بهتری نسبت به انواع دیپ از خود نشان می‌دهند.

تنوع در اندازه و استانداردهای مقاومت SMD

یکی از ویژگی‌های مهم مقاومت SMD، وجود اندازه‌های استاندارد متنوع آن است. هر سایز مشخص، مشخصات فیزیکی و الکتریکی متفاوتی دارد.

استفاده درست از این اندازه‌ها به عملکرد صحیح مدار کمک می‌کند.

کاربرد مقاومت SMD در صنایع مختلف

مقاومت SMD در صنایع متعددی به‌کار گرفته می‌شود که برخی از مهم‌ترین آن‌ها عبارتند از:

• الکترونیک مصرفی: مانند موبایل، تبلت، لپ‌تاپ و تلویزیون.

• تجهیزات پزشکی: در ابزارهایی مانند فشارسنج دیجیتال، نوار قلب دیجیتال و …

• خودرو: در ECU، سیستم ترمز ABS، سنسورها و …

• صنعت مخابرات: در ماژول‌های وای‌فای، بردهای رادیویی، تجهیزات شبکه.

• دستگاه‌های صنعتی: بردهای PLC، اینورتر، اتوماسیون صنعتی و …

نکات کلیدی در انتخاب مقاومت SMD مناسب

برای انتخاب یک مقاومت مناسب، باید به فاکتورهای زیر توجه کرد:

• مقدار مقاومت: باید با نیاز مدار سازگار باشد.

• توان قابل تحمل: در مدارهای پرجریان نباید از مقاومت‌های توان پایین استفاده شود.

• دقت (تلورانس): در مدارهای حساس، استفاده از مقاومت‌هایی با دقت بالا ضروری است.

• نوع بسته‌بندی و اندازه فیزیکی: متناسب با طراحی برد باشد.

• برند و کیفیت ساخت: برندهای معتبر نظیر Yageo، Vishay، Panasonic کیفیت تضمین‌شده‌تری دارند.

چطور مقاومت SMD را بخوانیم؟

مقاومت‌های SMD معمولاً دارای کدی سه‌رقمی یا چهاررقمی هستند.
مثلاً:

• “102” یعنی 10×10² = 1000 اهم

• “473” یعنی 47×10³ = 47000 اهم یا 47 کیلو اهم

• “1001” در کد چهار رقمی معادل 100×10^1 = 1000 اهم است

این اعداد روی بدنه بسیار کوچک این مقاومت‌ها چاپ می‌شود.

نحوه لحیم‌کاری مقاومت SMD؛ اصول و نکات حرفه‌ای

لحیم‌کاری مقاومت SMD نیاز به دقت بالا دارد. ابزارهای موردنیاز عبارتند از:

• هویه نوک‌سوزنی یا هیتر Hot Air

• خمیر قلع با کیفیت

• پنس مخصوص قطعات SMD

• ذره‌بین یا میکروسکوپ جهت دید بهتر

مراحل لحیم‌کاری:

1. قرار دادن قلع یا خمیر روی پد

2. نگه‌داشتن مقاومت با پنس

3. گرم کردن با هویه یا هیتر

4. بررسی اتصال‌ها با مولتی‌متر

بررسی قیمت مقاومت SMD در بازار ایران

قیمت مقاومت SMD در فروشگاه بازار برق، نسبت به کیفیت ارائه‌شده، بسیار رقابتی است. عوامل تأثیرگذار بر قیمت عبارتند از:

• برند

• مقدار مقاومت

• اندازه فیزیکی

• تعداد سفارش (خرید عمده یا تکی)

برای مثال، یک بسته ۱۰۰ تایی مقاومت 1K اهم سایز 0603 ممکن است قیمتی بین ۳۰ تا ۷۰ هزار تومان داشته باشد (بسته به برند و نوسانات بازار).

چرا خرید مقاومت SMD از فروشگاه بازار برق پیشنهاد می‌شود؟

بازار برق به عنوان یکی از معتبرترین فروشگاه‌های تخصصی در زمینه قطعات الکترونیکی، ویژگی‌هایی دارد که آن را از دیگر فروشگاه‌ها متمایز می‌کند:

• اطلاعات فنی کامل برای هر محصول

• فیلترهای جستجوی حرفه‌ای برای انتخاب سریع‌تر

• تضمین اصل بودن کالا

• موجودی انبار گسترده برای پاسخگویی سریع به سفارش‌ها

• ارسال سریع به سراسر کشور

مقاومت SMD در پروژه‌های آموزشی و DIY

اگر علاقمند به پروژه‌های DIY هستید یا در حال آموزش هستید، مقاومت SMD به شما کمک می‌کند تا:

• با تکنولوژی روز آشنا شوید

• پروژه‌های جمع‌و‌جور و کاربردی بسازید

• مهارت لحیم‌کاری خود را ارتقا دهید

برای شروع، کیت‌های آموزشی آماده و بسته‌های ترکیبی مقاومت با مقادیر مختلف در بازار برق موجود است.

پاسخ به پرسش‌های متداول کاربران

مقاومت SMD در مقابل حرارت چقدر مقاوم است؟

این مقاومت‌ها تا دمای ۱۲۵ تا ۱۵۰ درجه سانتی‌گراد را تحمل می‌کنند، اما در لحیم‌کاری نباید بیش از حد حرارت داده شوند.

آیا مقاومت SMD قابلیت تعمیر دارد؟

بله، در صورت خرابی یا اشتباه مونتاژ، می‌توان آن را با هیتر یا هویه خارج و جایگزین کرد.

از کجا بفهمیم مقاومت روی برد خراب شده؟

با استفاده از مولتی‌متر و بررسی مقدار مقاومت می‌توان از سالم بودن آن مطمئن شد.

نتیجه‌گیری نهایی

مقاومت SMD یکی از پرکاربردترین قطعات در دنیای مدرن الکترونیک است. اگر به‌دنبال قطعاتی با کیفیت بالا، فضای کم، قابلیت نصب آسان و دقت بالا هستید، این نوع مقاومت بهترین انتخاب است. فروشگاه بازار برق با ارائه طیف وسیعی از این قطعات، امکان انتخابی مطمئن را برای شما فراهم کرده است.

در این مقاله با هم به این موضوع پرداختیم که مقاومت SMD چیست و چه کاربردی در مدارهای الکترونیکی دارد؟ نظراتتون رو برای ما بنویسید.
