همه چیز درباره کانکتور: قلب تپنده اتصالات الکترونیکی
همه چیز درباره کانکتور: قلب تپنده اتصالات الکترونیکی
کانکتورها یکی از اجزای کلیدی در هر سیستم الکترونیکی و الکتریکی هستند. این قطعات به ظاهر ساده، مسئول برقراری اتصال بین اجزای مختلف مدار هستند و نقش مهمی در انتقال جریان، سیگنال، یا دیتا ایفا می‌کنند. از مدارهای صنعتی سنگین گرفته تا بردهای آردوینو و رزبری‌پای، هیچ سیستمی بدون کانکتور کامل نیست.
در فروشگاه اینترنتی بازار برق، مجموعه‌ی گسترده‌ای از کانکتورها در دسترس قرار دارد تا کاربران بتوانند بر اساس نیاز خود، انتخابی دقیق و مطمئن داشته باشند.
انواع کانکتور و کاربردهای آن‌ها
کانکتورها در شکل‌ها و مدل‌های متنوعی تولید می‌شوند و هر نوع آن برای کاربرد خاصی طراحی شده است. در ادامه، به مهم‌ترین انواع کانکتور و حوزه‌های کاربردی آن‌ها اشاره می‌کنیم:

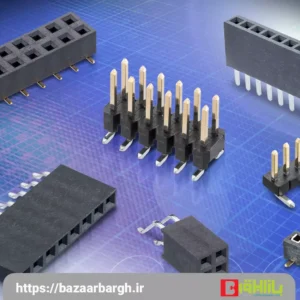

1. کانکتور برد به برد (Board-to-Board)
این نوع کانکتورها در طراحی ماژول‌های الکترونیکی بسیار رایج هستند. برای اتصال دو برد الکترونیکی به‌صورت مستقیم استفاده می‌شوند و معمولاً در تجهیزات مخابراتی، کنترل صنعتی و لپ‌تاپ‌ها کاربرد دارند.
2. کانکتور سیم به برد (Wire-to-Board)
یکی از پرکاربردترین انواع کانکتورهاست. این نوع، معمولاً شامل یک بخش مادگی برای نصب روی برد و بخشی نری برای اتصال سیم یا کابل است. در پاور، سیستم‌های کنترلی و منابع تغذیه دیده می‌شود.
3. کانکتور USB و Micro USB
در دنیای دیجیتال امروز، USB استانداردی فراگیر است. انتقال اطلاعات، شارژ دستگاه‌ها و حتی کنترل بردهای توسعه، همگی با این کانکتورها انجام می‌شوند.
4. کانکتورهای صنعتی مانند XLR، DIN، و D-SUB
این کانکتورها عمدتاً در سیستم‌های صوتی، صنعتی و تجهیزات نظامی مورد استفاده قرار می‌گیرند. مقاومت بالا در برابر لرزش، گردوغبار و رطوبت، ویژگی بارز این نوع اتصالات است.
5. کانکتورهای پیچی و ترمینال
برای سیم‌کشی‌های صنعتی و تابلوهای برق کاربرد دارد. نصب راحت، قابلیت اطمینان بالا و امکان اتصال چند سیم از مزایای اصلی این نوع کانکتورهاست.
چرا انتخاب کانکتور مناسب اهمیت دارد؟
اشتباه در انتخاب کانکتور می‌تواند به خرابی کل سیستم منجر شود. تصور کنید در یک مدار حساس، از کانکتوری استفاده شود که توان عبور جریان کافی را ندارد. در این صورت، گرم شدن بیش از حد، افت ولتاژ یا حتی آتش‌سوزی محتمل خواهد بود. همچنین، در پروژه‌های مخابراتی یا صوتی، افت کیفیت سیگنال و نویز زیاد می‌تواند ناشی از انتخاب نادرست کانکتور باشد.
انتخاب درست کانکتور یعنی در نظر گرفتن موارد زیر:
نوع اتصال (موقت یا دائم)
شدت جریان عبوری
فرکانس سیگنال
شرایط محیطی (رطوبت، دما، لرزش)
فضای در دسترس برای نصب
ویژگی‌های مهم یک کانکتور باکیفیت
برای اینکه یک کانکتور در برابر چالش‌های محیطی و مکانیکی مقاومت داشته باشد، باید خصوصیات زیر را دارا باشد:
روکش ضد زنگ (نیکل یا طلا) برای مقاومت بیشتر
جنس بدنه مقاوم (پلاستیک تقویت‌شده یا فلز)
ضد آب بودن در مدل‌های خاص (IP68)
قفل مکانیکی برای جلوگیری از قطع ناخواسته اتصال
پشتیبانی از تعداد پین بالا برای پروژه‌های پیچیده
بررسی کیفیت کانکتورها در پروژه‌های حرفه‌ای
در صنایع پیشرفته مانند هوافضا، پزشکی و خودرو، کانکتورهای مورد استفاده باید از تست‌های مختلف عبور کنند. از جمله:
تست شوک و لرزش
تست حرارتی (دمای بالا و پایین)
تست مقاومت الکتریکی و امپدانس
تست اتصال و جداسازی چندباره
در چنین صنایعی، استفاده از برندهای معتبر مانند Molex، Amphenol یا Phoenix Contact کاملاً رایج است.
مزایای خرید کانکتور از فروشگاه بازار برق
فروشگاه بازار برق با ارائه انواع کانکتور در ابعاد و ولتاژهای مختلف، نیاز پروژه‌های خانگی، صنعتی و تخصصی را به‌خوبی پوشش می‌دهد. ویژگی‌های خرید از بازار برق:
موجودی متنوع و به‌روز
تضمین اصالت کالا
ارسال سریع و بسته‌بندی ایمن
ارائه مشاوره رایگان قبل از خرید
نکات فنی مهم در خرید و انتخاب کانکتور
وقتی صحبت از خرید کانکتور به میان می‌آید، توجه به مشخصات فنی می‌تواند نقش تعیین‌کننده‌ای در عملکرد نهایی پروژه داشته باشد. برخی از مهم‌ترین ویژگی‌هایی که باید به آن‌ها توجه کنید عبارت‌اند از:
1. تعداد پین‌ها و فاصله آن‌ها
یکی از فاکتورهای اساسی در انتخاب کانکتور، تعداد پین‌های آن است. بسته به نوع مدار، ممکن است به کانکتورهایی با ۲، ۴، ۶ یا حتی ۲۰ پین نیاز داشته باشید. فاصله بین پین‌ها نیز باید با برد یا کابل مورد نظر هماهنگ باشد (معمولاً ۲.۵۴mm، ۵mm و ۷.۶۲mm رایج هستند).
2. آمپراژ قابل تحمل
یکی دیگر از معیارهای حیاتی، میزان جریانی است که کانکتور می‌تواند از خود عبور دهد. اگر جریان مدار شما بالا است، حتماً از کانکتوری با پین‌های ضخیم‌تر و اتصالات مقاوم‌تر استفاده کنید. کانکتورهای صنعتی معمولاً تا ۳۰ آمپر را پشتیبانی می‌کنند.
3. جنس پین‌ها
پین‌های طلایی رسانایی بالا دارند و مناسب برای مدارهایی با دقت بالا یا انتقال دیتا هستند. در مقابل، پین‌های نیکل یا قلع‌پوش ارزان‌ترند اما در شرایط مرطوب ممکن است زنگ بزنند.
4. قابلیت قفل شدن
برخی از کانکتورها به سیستم قفل مکانیکی مجهز هستند. این موضوع در پروژه‌هایی که با لرزش یا جابجایی زیاد همراه هستند (مثل ماشین‌آلات صنعتی یا خودروها) اهمیت زیادی دارد.
دسته‌بندی تخصصی کانکتورها در بازار برق
در فروشگاه بازار برق، دسته‌ی کانکتورها با دقت بالا و بر اساس کاربردها، تقسیم‌بندی شده‌اند. این دسته‌بندی به خریداران کمک می‌کند تا راحت‌تر محصول مورد نظر را بیابند. برخی از این زیرشاخه‌ها عبارت‌اند از:
کانکتور ریل‌مونت: مناسب تابلوهای برق صنعتی
کانکتور پاور: برای انتقال ولتاژ و جریان بالا
کانکتورهای IDC: پرکاربرد در تجهیزات دیجیتال و فلت‌کابل‌ها
کانکتورهای BNC و SMA: برای انتقال سیگنال RF در تجهیزات مخابراتی
مقایسه کانکتورهای لحیمی با کانکتورهای پیچی
در پروژه‌های الکترونیکی، گاهی نیاز است اتصال بین قطعات دائمی باشد و گاهی باید قابلیت باز و بسته شدن وجود داشته باشد. در این زمینه، دو نوع متداول کانکتور وجود دارد:
کانکتورهای لحیمی: باید با هویه نصب شوند و اتصال آن‌ها دائمی است. مناسب برای مدارهای جمع‌وجور و بدون نیاز به تعویض مکرر.
کانکتورهای پیچی یا ترمینالی: نیازی به لحیم‌کاری ندارند و به راحتی با پیچ‌گوشتی باز و بسته می‌شوند. برای پروژه‌های صنعتی، تستی و قابل تعمیر بسیار مناسب‌اند.
کاربرد کانکتورها در صنایع مختلف
کاربرد کانکتورها بسیار وسیع است و در طیف گسترده‌ای از صنایع مشاهده می‌شود:
در صنعت پزشکی: برای اتصال سنسورها، دستگاه‌های مانیتورینگ و ابزارهای تصویربرداری
در مخابرات: برای اتصال آنتن، ماژول‌های فرکانسی، تجهیزات BTS
در صنایع خودروسازی: برای اتصال واحدهای کنترلی، سنسورها، ماژول‌های ECU و سیستم‌های روشنایی
در صنعت رباتیک: اتصال موتور، بردهای کنترلی، سروو موتورها و سنسورها
در صنعت انرژی خورشیدی: اتصال پنل‌ها به شارژ کنترلر، باتری و اینورتر
اشتباهات رایج در استفاده از کانکتور
بسیاری از مشکلات و خرابی‌های الکترونیکی به دلیل استفاده نامناسب یا اشتباه از کانکتور اتفاق می‌افتد. چند نمونه از رایج‌ترین این اشتباهات عبارت‌اند از:
استفاده از کانکتور با آمپراژ پایین برای مدارهای پرقدرت
عدم توجه به پلاریته (مثبت و منفی) کانکتور
قرارگیری نادرست پین‌ها هنگام اتصال
فشار بیش از حد هنگام وارد کردن یا خارج کردن کانکتور
عدم استفاده از کانکتور مناسب برای محیط‌های مرطوب یا گردوغباردار
نکاتی برای افزایش عمر کانکتور
با رعایت چند نکته ساده، می‌توان عمر کانکتورها را افزایش داد:
همیشه از ابزار مناسب برای اتصال و جدا کردن کانکتور استفاده کنید.
کانکتورها را در معرض رطوبت، روغن یا گرد و غبار قرار ندهید.
برای محیط‌های خاص از کانکتورهای IP65 یا بالاتر استفاده کنید.
پس از هر بار استفاده، محل اتصال را تمیز کنید.
اگر از کانکتورهای لحیمی استفاده می‌کنید، دقت کنید اتصالات کاملاً پایدار باشند.
نتیجه‌گیری نهایی
کانکتورها به عنوان پل ارتباطی بین اجزای یک سیستم، نقش بنیادینی در عملکرد صحیح و پایدار مدارهای الکترونیکی دارند. انتخاب درست آن‌ها باعث کاهش خطا، افزایش ایمنی و سهولت در تعمیر و نگهداری می‌شود.
در فروشگاه بازار برق، شما می‌توانید مجموعه‌ای متنوع از کانکتورهای صنعتی، بردی، سیم‌دار، ترمینالی و غیره را با ضمانت کیفیت و قیمت مناسب تهیه کنید. همچنین تیم پشتیبانی سایت آماده ارائه مشاوره تخصصی برای انتخاب بهترین گزینه متناسب با نیاز شماست.
