پتانسیومتر – کنترل دقیق ولتاژ با قطعه‌ای ساده و کاربردی
پتانسیومتر – کنترل دقیق ولتاژ با قطعه‌ای ساده و کاربردی
پتانسیومتر یا مقاومت متغیر، یکی از تاثیرگذارترین قطعات در مدارهای الکترونیکی است. استفاده از پتانسیومتر در پروژه‌ها و دستگاه‌ها، قابلیت تنظیم دقیق ولتاژ و جریان را فراهم می‌کند. در فروشگاه بازار برق انواع متنوع پتانسیومتر شامل SMD، خوابیده، ایستاده و مولتی‌ترن با ظرفیت‌های مختلف—از چند صد اهم تا صدها کیلو اهم—موجود و آماده عرضه هستند.
پتانسیومتر چیست و چه کاربردی دارد؟
پتانسیومتر (Potentiometer)، یک مقاومت سه‌تایی با قابلیت تغییر مقدار مقاومت است. این مقاومت شامل دو پایه ثابت و یک پایه متغیر (وایپر) است. با چرخاندن شفت یا لغزنده، میزان مقاومت بین پایه متغیر و پایه ثابت تغییر می‌کند—و این تغییر می‌تواند برای کنترل ولتاژ ورودی به ADC در میکروکنترلرها، تنظیم صدا یا نور و… استفاده شود.
ساختار داخلی پتانسیومتر
- دو پایانه ثابت (A و B) متصل به دو سر مسیری مقاومتی.
- یک پایه متحرک (W) که موقعیت آن با حرکت مکانیکی تغییر می‌کند.
- المان مقاومتی که غالباً از جنس گرافیت یا کنستانتان است.
- شفت یا لغزنده که کاربر برای تنظیم ولتاژ آن را حرکت می‌دهد.
انواع پتانسیومتر
پتانسیومترها تنوع زیادی دارند و بسته به کاربرد، نوع مناسب انتخاب می‌شود:
پتانسیومتر خطی (Linear Taper)
در نوع خطی، تغییر مقاومت متناسب با حرکت مکانیکی است. کاربردهایی مثل تنظیم مرکز تصویر یا کنترل ساده ولتاژ، از این دسته معمولاً استفاده می‌کنند.
پتانسیومتر لگاریتمی (Audio Taper)
برای کنترل صدا (مثل ولوم آمپلی‌فایر)، رشته مقاومتی این مدل به‌صورت لگاریتمی طراحی شده است تا تغییرات حجم با حس ادراک انسان هماهنگ‌تر باشد.
پتانسیومتر دیجیتال (Digital Pot)
با ورودی‌های دیجیتال قابل کنترل است و در کاربردهایی که نیاز به تنظیم نرم‌افزاری یا اتوماسیون وجود دارد، استفاده می‌شود .
فرم پکیج و نصب
- SMD: نصب سطحی، مناسب خطوط تولید صنعتی
- خوابیده: پایه‌ها جهت نصب SMD یا DIP
- ایستاده: شفت عمودی، معمولاً برای پنل یا تنظیمات اپراتوری

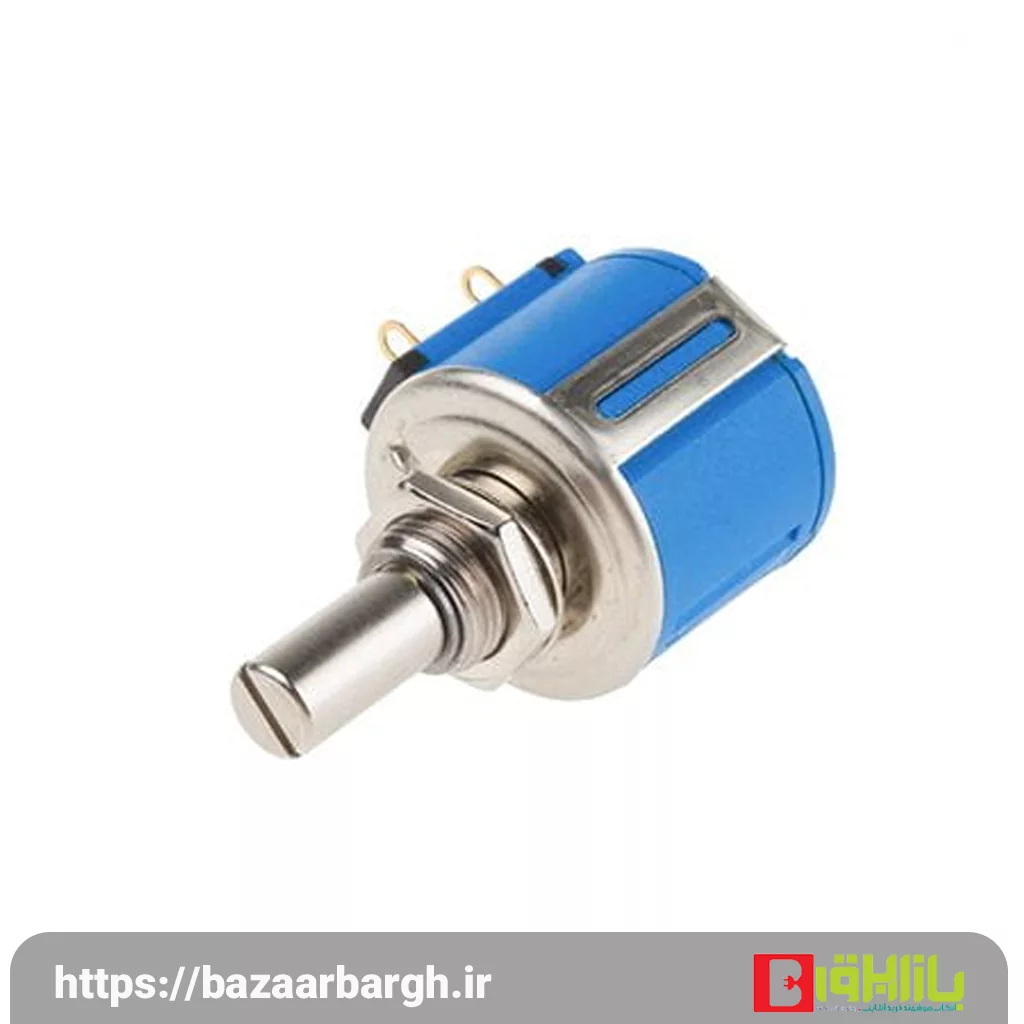

- مولتی‌ترن: چند دور تنظیم دقیق‌تر، برای کاربردهای دقیق
کاربردهای پرکاربرد پتانسیومتر
پتانسیومترها در پروژه‌ها و صنعت دارای کاربردهای متنوع و مهمی هستند:
کنترل صوت (Volume Control)
از پتانسیومترها در تنظیم صدای اسپیکر، آمپلی‌فایر و رادیو استفاده می‌شود. نوع لگاریتمی (audio taper) بیشتر کاربرد دارد.
کنترل نور و دیمرها
پتانسیومتر خطی در دیمر LED و سیستم‌های روشنایی، وظیفه تنظیم مقدار ولتاژ و جریان مصرفی را بر عهده دارد.
کنترل سرعت موتور
در سیستم‌های DIY، رباتیک یا سرو موتور، تغییر مقاومت توسط پتانسیومتر، سرعت و زاویه چرخش موتور را کنترل می‌کند.
تنظیم ولتاژ در مدارهای آنالوگ
مثلاً در استابلایزرها (UPS)، کنترل‌کننده‌های ولتاژ و منابع تغذیه، پتانسیومتر برای کالیبراسیون دقیق خروجی کاربرد دارد.
سنسور موقعیت و مبدل‌ها
در کاربردهایی مانند سنسور جابجایی خطی، لغزنده پتانسیومتر موقعیت را به ولتاژ تبدیل می‌کند. همچنین در رادیوها، فرکانس اسیلاتورها و مدارهای آنالوگ به کار می‌رود.
نکات کلیدی در انتخاب پتانسیومتر از بازار برق
برای انتخاب صحیح پتانسیومتر از فروشگاه بازار برق، موارد زیر را بررسی کنید:
- مقدار مقاومت: از چند صد اهم تا چند صد کیلو اهم. بسته به شدت سیگنال یا جریان قابل کنترل، مقدار مناسب را انتخاب کنید.
- پیکربندی پکیج: SMD، خوابیده یا ایستاده؛ مطابق با طراحی PCB یا پنل پروژه باشد.
- تپ خطی یا لگاریتمی: برای کنترل صدا از لگاریتمی و برای سایر کاربردها از نوع خطی استفاده شود.
- توان مصرفی (Power Rating): برای بارهای پرتوان، حتماً رئوستا یا مقاومت متغیر مناسب انتخاب کنید، چرا که پتانسیومتر معمولاً برای توان پایین طراحی می‌شود.
- دقت و تعداد دور: مولتی‌ترن برای تنظیم دقیق‌تر کاربرد دارد.
- کیفیت ساخت و برند: برندهای معتبر مثل Bourns، ALPS و Vishay عمر بیشتر و نویز کمتر دارند.
مزایا و محدودیت‌های پتانسیومتر
مزایا
- ساختار ساده و قابل فهم
- نصب سریع و مصرف اندک
- کاربردی در پروژه‌های آنالوگ و دیجیتال
- تنوع بالا در بازار برق با قیمت مناسب.
معایب
- مناسب برای توان بالا نیست
- عمر مفید نسبتاً پایین در صورت استفاده سنگین
- در مدل مکانیکی احتمال نویز یا سایش وجود دارد
بررسی چند محصول پتانسیومتر در بازار برق
در دسته‌بندی پتانسیومتر بازار برق محصولات متعددی عرضه می‌شوند، از جمله:
- پتانسیومتر 10 کیلو اهم GFP ایستاده (۱۹٬۰۰۰ تومان)
- پتانسیومتر 100 اهم خوابیده (۲٬۵۰۰ تومان)
- مولتی‌ترن 2 کیلو اهم خوابیده (۵٬۵۰۰ تومان)
- پتانسیومتر 47 کیلو اهم SMD (۵٬۲۰۰ تومان)
- ولوم مولتی‌ترن 2 کیلو اهم ۱۰ دور (۹۵٬۰۰۰ تومان).
این دامنه گسترده این امکان را می‌دهد تا طراحان مدار، مطابق با نیاز پروژه، بهترین و به‌صرفه‌ترین گزینه را انتخاب کنند.
نکات نصب و نگهداری پتانسیومتر
- دستورالعمل نصب PCB: رعایت فاصله حرارتی بین پتانسیومتر و ICهای داغ، استفاده از لحیم مناسب.
- محافظت از گرد و غبار: به‌ویژه در مدل‌های مکانیکی، تزریق گردگیری دوره‌ای کمک می‌کند عمر قطعه افزایش یابد.
- تنظیم نرم‌افزاری: اگر مقدار ولتاژ نهایی باید دقیق باشد، استفاده از میکروکنترلر برای کالیبراسیون دقیق کمک می‌کند.
- پایداری پتانسیومتر: برداشتن نویز با فیلترینگ یا استفاده از خازن در کنار آن توصیه می‌شود.
چرا پتانسیومترهای بازار برق را انتخاب کنیم؟
- تنوع بالا و موجودی گسترده: بیش از ۲۰ نوع مختلف با قیمت‌ها و پکیج‌های متفاوت .
- ارسال سریع و قیمت مناسب: خرید آنلاین با قیمت رقابتی و ارسال سراسری.
- پشتیبانی فنی تخصصی: پاسخگویی به سوالات تخصصی و ارائه مشاوره فنی.
- ضمانت کیفیت: قطعات از منابع معتبر و با کیفیت وارد شده‌اند.
تفاوت پتانسیومتر و رئوستا چیست؟
یکی از سوالات رایج کاربران هنگام خرید پتانسیومتر، تفاوت آن با رئوستا است. هر دو قطعه عملکرد مشابهی در کنترل مقاومت دارند، اما در طراحی و کاربرد تفاوت‌های مهمی دارند.
تفاوت در تعداد پایه‌ها و نحوه استفاده
- پتانسیومتر معمولاً دارای ۳ پایه است و در نقش تقسیم‌کننده ولتاژ استفاده می‌شود. این قطعه می‌تواند خروجی‌ای بین صفر تا حداکثر ولتاژ منبع ایجاد کند.
- رئوستا اغلب با ۲ پایه استفاده می‌شود و برای تنظیم جریان عبوری از یک بار (مانند موتور یا لامپ) به‌کار می‌رود.
به عبارتی دیگر، پتانسیومتر برای تنظیم سیگنال و رئوستا برای تنظیم توان کاربرد دارد.
کاربرد عملی
اگر به دنبال کنترل صدا، نور، یا ولتاژ ورودی در یک مدار هستید، پتانسیومتر انتخاب مناسب‌تری است. اما اگر می‌خواهید یک المنت حرارتی یا موتور را با جریان بالا کنترل کنید، باید از رئوستا استفاده کنید.
تشخیص خرابی پتانسیومتر و روش تست آن
پتانسیومترها ممکن است در اثر گذر زمان یا شرایط محیطی خراب شوند. شناخت علائم خرابی این قطعه به شما کمک می‌کند تا از عملکرد نادرست مدار جلوگیری کنید.
علائم خرابی
- صدای نویز هنگام چرخاندن شفت
- قطع شدن خروجی در یک موقعیت خاص
- نوسان ولتاژ خروجی بدون حرکت
- عملکرد غیرخطی و ناهموار
روش تست پتانسیومتر با مولتی‌متر
- مولتی‌متر را در حالت اندازه‌گیری مقاومت قرار دهید.
- دو پایه کناری را بررسی کنید – مقدار مقاومت ثابت باید مطابق مقدار نامی پتانسیومتر باشد.
- حال یکی از پایه‌های کناری را با پایه وسط (وایپر) اندازه‌گیری کنید و شفت را بچرخانید. مقدار مقاومت باید به‌آرامی و پیوسته تغییر کند.
- اگر مقاومت قطع و وصل می‌شود یا تغییرات ناگهانی دارد، پتانسیومتر معیوب است.
پتانسیومتر در سیستم‌های صنعتی و هوشمند
در سال‌های اخیر، پتانسیومترها تنها محدود به مدارهای آموزشی یا الکترونیک ساده نیستند. امروزه در سیستم‌های پیشرفته صنعتی نیز نقش کلیدی دارند.
کاربرد در تجهیزات پزشکی
در دستگاه‌هایی مانند الکتروشوک، تنظیم جریان خروجی یا میزان پالس الکتریکی با استفاده از پتانسیومتر انجام می‌شود.
نقش در سیستم‌های HVAC
در سیستم‌های گرمایش و سرمایش (HVAC)، پتانسیومتر برای تنظیم سرعت فن یا دما در پنل‌های کنترلی کاربرد دارد.
استفاده در تجهیزات آزمایشگاهی
در آزمایشگاه‌ها برای کالیبره کردن منابع تغذیه، تقویت‌کننده‌ها و ژنراتورها از پتانسیومترهای دقیق (مولتی‌ترن) استفاده می‌شود.
نکاتی برای افزایش عمر پتانسیومتر
اگرچه پتانسیومترها قطعات مکانیکی ساده‌ای هستند، اما نگهداری صحیح می‌تواند عمر آن‌ها را افزایش دهد:
- جلوگیری از چرخاندن ناگهانی و خشن شفت
- عدم استفاده در مدارهای با بار بالا (مگر اینکه مخصوص طراحی شده باشد)
- استفاده در محیط‌های خشک و بدون گردوغبار
- پوشاندن سطح پتانسیومتر با کاور یا قاب محافظ
- جایگزینی دوره‌ای در پروژه‌های حساس برای اطمینان از دقت تنظیمات
