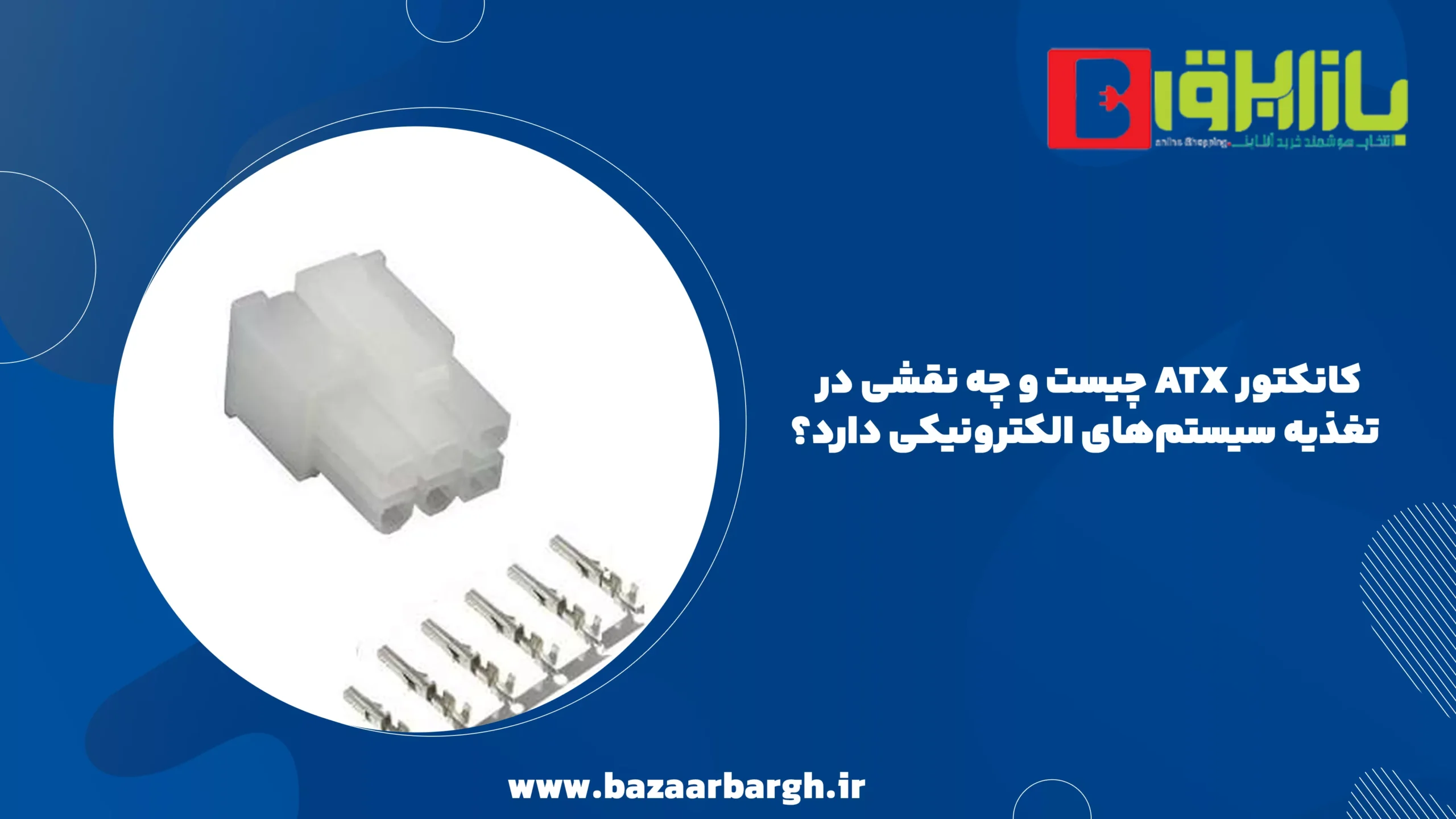

کانکتور ATX چیست و چه نقشی در تغذیه سیستم‌های الکترونیکی دارد؟
کانکتور ATX چیست و چه نقشی در تغذیه سیستم‌های الکترونیکی دارد؟
کانکتور ATX یکی از مهم‌ترین اجزای موجود در پاور سیستم‌های رایانه‌ای و برخی تجهیزات صنعتی است. این کانکتورها مسئول تغذیه مادربرد و سایر قطعات سیستم با ولتاژهای مختلف هستند. اگرچه بیشتر افراد آن را فقط در کیس‌های کامپیوتری دیده‌اند، اما کاربردهای آن به همین محدود نمی‌شود. شناخت دقیق عملکرد، ساختار و انواع کانکتور ATX برای طراحان سیستم‌های الکترونیکی و تعمیرکاران بسیار ضروری است.

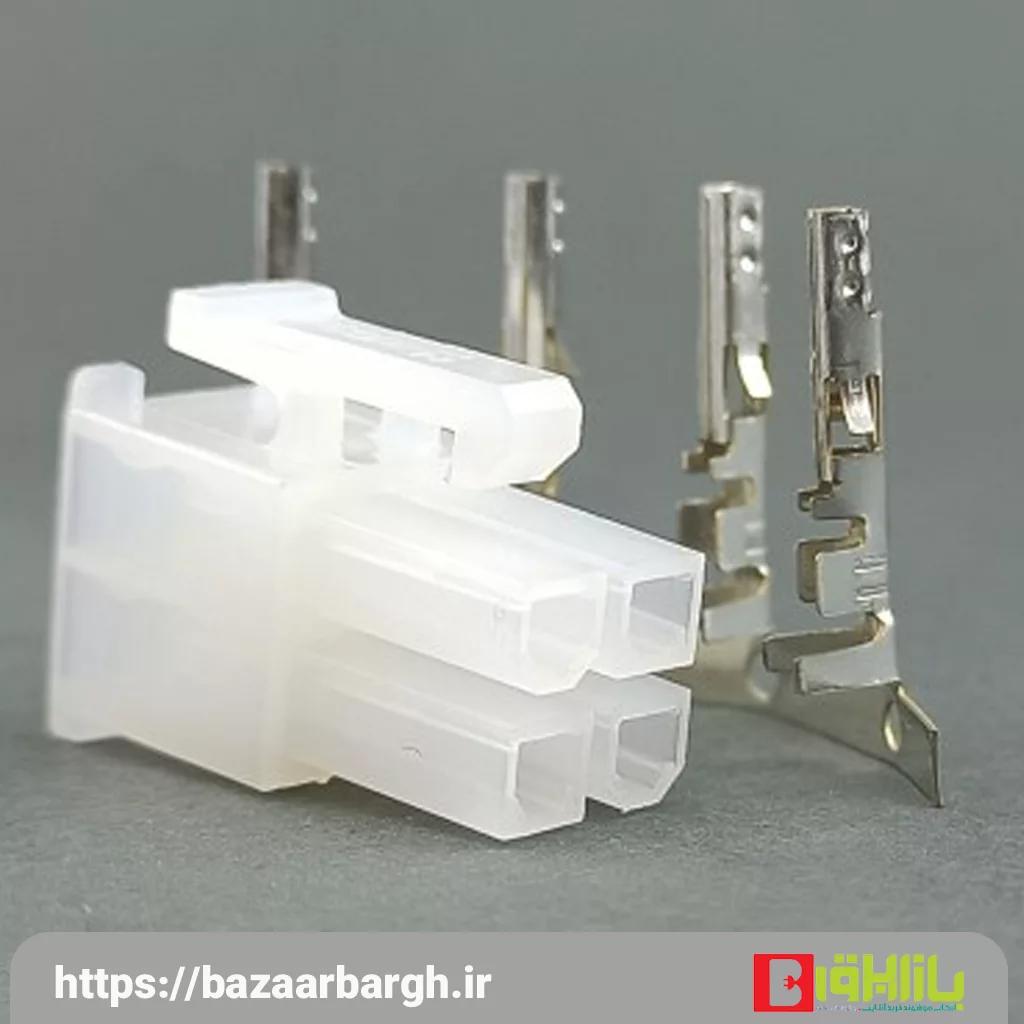

ساختار و طراحی کانکتور ATX
کانکتورهای ATX معمولاً به‌صورت ۲۰ پین یا ۲۴ پین طراحی می‌شوند. نوع ۲۴ پین در استانداردهای جدیدتر مانند ATX 2.0 به‌کار می‌رود و امکان انتقال جریان بیشتر به مادربرد و قطعات وابسته را فراهم می‌سازد. این کانکتورها از پلاستیک فشرده مقاوم در برابر حرارت ساخته می‌شوند و هر پین آن، وظیفه‌ای مجزا دارد؛ مثلاً برخی پین‌ها ۱۲ ولت، برخی ۵ ولت و برخی ۳.۳ ولت را به مدار می‌رسانند.
عملکرد پین‌های مهم در کانکتور ATX
برخی از پین‌ها در کانکتور ATX نقش کلیدی دارند که در ادامه به مهم‌ترین آن‌ها اشاره می‌کنیم:
پین ۱۶ (PS_ON#): سیگنال روشن/خاموش پاور. وقتی توسط مادربرد فعال شود، پاور روشن می‌شود.
پین ۸ (PWR_OK): نشان‌دهنده سلامت ولتاژهای خروجی است و اگر مشکلی باشد، پاور روشن نمی‌شود.
پین‌های ۱۰، ۱۲، ۲۳ و ۲۴: معمولاً وظیفه تأمین ولتاژ ۱۲ ولت را بر عهده دارند.
پین‌های ۱، ۲ و ۱۳: تأمین ولتاژ ۳.۳ ولت
پین‌های ۴ و ۶: تأمین ولتاژ ۵ ولت
تفاوت کانکتور ۲۰ پین و ۲۴ پین
در سیستم‌های قدیمی‌تر معمولاً از کانکتورهای ۲۰ پین استفاده می‌شد، اما در مادربردهای جدید برای پشتیبانی از کارت‌های گرافیکی قوی‌تر و مصرف برق بالاتر، کانکتور ۲۴ پین به کار می‌رود. ۴ پین اضافه‌شده معمولاً به تقویت خطوط ۱۲ ولت و افزایش پایداری کمک می‌کند. جالب است بدانید که برخی پاورهای مدرن کانکتور ترکیبی دارند که می‌توان آن را به ۲۰ یا ۲۴ پین تبدیل کرد.
انواع دیگر کانکتورهای مرتبط با ATX
علاوه بر کانکتور اصلی مادربرد، پاورهای ATX دارای کانکتورهای اضافی نیز هستند:
کانکتور ۴/۸ پین CPU: برای تغذیه پردازنده
کانکتور PCIe: برای کارت‌های گرافیک
کانکتور SATA یا Molex: برای هارد دیسک و سایر تجهیزات جانبی
همه این کانکتورها به گونه‌ای طراحی شده‌اند که اشتباه در اتصال فیزیکی به حداقل برسد. به‌عبارتی دیگر، شکل و ترتیب پین‌ها فقط در محل درست خود جا می‌گیرند.
کاربردهای غیرکامپیوتری کانکتور ATX
جالب است بدانید که کانکتور ATX فقط مختص سیستم‌های کامپیوتری نیست. برخی از طراحان پروژه‌های الکترونیکی، پاورهای ATX را به‌عنوان منبع تغذیه آزمایشگاهی به‌کار می‌برند. دلیلش هم این است که این پاورها خروجی‌های ولتاژ مختلف و جریان بالا را فراهم می‌کنند، در حالی که قیمتشان نسبت به منابع تغذیه آزمایشگاهی بسیار کمتر است.
نکاتی برای خرید کانکتور ATX
هنگام خرید کانکتور ATX به نکات زیر دقت کنید:
جنس بدنه: از پلاستیک مقاوم و ضدحرارت ساخته شده باشد.
تعداد پین: مطابقت کامل با مادربرد یا پروژه موردنظر داشته باشد (۲۰ یا ۲۴ پین).
استاندارد پین‌ها: جای‌گذاری دقیق و ثابت بدون لق‌زدن.
سیم‌های همراه: اگر کانکتور سیم‌دار تهیه می‌کنید، ضخامت سیم‌ها (معمولاً ۱۸AWG) باید مناسب باشد.
تعمیر و تعویض کانکتور ATX
در بسیاری از موارد، مشکل تغذیه سیستم به دلیل خرابی یا قطع اتصال در کانکتور ATX است. در این صورت، به‌جای تعویض کل پاور، می‌توان فقط کانکتور معیوب را تعویض کرد. برای این کار نیاز به ابزارهای لحیم‌کاری، پین‌کَش (pin extractor) و مهارت در تشخیص سیم‌های تغذیه دارید. همیشه توصیه می‌شود از کانکتورهای باکیفیت و برندهای معتبر استفاده کنید تا از بروز مشکلات الکتریکی جلوگیری شود.
کانکتور ATX و استانداردهای بین‌المللی مرتبط با آن
کانکتور ATX از زمان معرفی در دهه ۹۰ میلادی، بر اساس استاندارد ATX طراحی شده است که توسط شرکت اینتل ارائه شد. این استاندارد، الگوی کلی طراحی مادربرد، کیس، و منبع تغذیه را مشخص می‌کند و امروزه تقریباً تمامی تولیدکنندگان سخت‌افزار از آن پیروی می‌کنند. این هماهنگی باعث شده تا پاورهای مختلف بتوانند با مادربردهای برندهای متفاوت سازگار باشند، البته تا زمانی که تعداد پین‌ها و نوع کانکتور یکی باشد.
نسخه‌های مختلف استاندارد ATX:
ATX 1.0: شامل کانکتور ۲۰ پین و طراحی ابتدایی پاورهای مدرن.
ATX 2.0: معرفی کانکتور ۲۴ پین و افزایش پایداری خطوط تغذیه، مخصوصاً ۱۲ ولت.
ATX 2.3 و 2.4: پشتیبانی از راندمان انرژی بالاتر و سیستم‌های مدرن با مصرف انرژی پایین‌تر.
تفاوت کانکتور ATX با سایر کانکتورهای تغذیه
اگرچه ATX یکی از رایج‌ترین کانکتورهای تغذیه مادربرد است، اما سیستم‌های خاص مانند سرورها، ایستگاه‌های کاری حرفه‌ای یا تجهیزات صنعتی ممکن است از انواع دیگری مانند EPS یا TFX استفاده کنند. کانکتور EPS به‌طور خاص برای تغذیه CPU در سیستم‌های چندپردازنده‌ای طراحی شده و معمولاً ۸ پین یا ۸+۸ پین دارد.
در سوی دیگر، برخی از پاورهای Mini-ITX از کانکتورهای خاص Mini-ATX یا Pico-PSU استفاده می‌کنند که برای ابعاد کوچک بهینه شده‌اند.
دلایل خرابی کانکتور ATX و راه‌حل‌ها
با وجود طراحی ساده و مقاوم، خرابی کانکتور ATX موضوعی رایج در تعمیرات سیستم‌هاست. دلایل متداول خرابی شامل موارد زیر است:
سوختن پین‌ها به دلیل جریان بیش از حد: معمولاً در پین‌های ۱۲ ولت که کارت گرافیک یا پردازنده‌های قدرتمند از آن‌ها تغذیه می‌کنند.
شل شدن اتصالات: بر اثر استفاده مکرر، لرزش یا نصب نامناسب.
اکسید شدن فلز داخلی پین‌ها: به دلیل رطوبت یا نگهداری در محیط نامناسب.
خرابی کابل‌های متصل به کانکتور: که باعث افزایش مقاومت و ایجاد گرما در محل اتصال می‌شود.
برای حل این مشکلات، می‌توان پین‌های آسیب‌دیده را تعویض کرد یا کانکتور جدیدی نصب نمود. استفاده از خمیر رسانا برای افزایش اتصال فلزی نیز در شرایط خاص مفید است.
نقش ATX در تغذیه کارت‌های توسعه و تجهیزات جانبی
برخی از مادربردها علاوه بر دریافت تغذیه از کانکتور اصلی، دارای ورودی‌های جانبی برای تغذیه کارت‌های توسعه مانند کارت گرافیک یا کارت‌های RAID هستند. در این حالت، کانکتور ATX اصلی با کمک سایر کانکتورها مثل PCIe به تأمین انرژی می‌پردازد. اگر کانکتور ATX نتواند جریان کافی را به مادربرد برساند، سیستم دچار ری‌استارت یا خاموشی ناگهانی می‌شود. بنابراین انتخاب پاور مناسب با کانکتور استاندارد و کیفیت بالا اهمیت فراوانی دارد.
توصیه‌هایی برای استفاده صحیح از کانکتور ATX
نصب صحیح و محکم: کانکتور ATX باید بدون زاویه و فشار زیاد در جای خود قرار گیرد.
نصب فقط در زمان خاموش بودن سیستم: هرگونه اتصال یا جداسازی کانکتور در زمان روشن بودن سیستم ممکن است منجر به ایجاد جرقه یا آسیب به قطعات شود.
تمیز نگه داشتن پین‌ها: استفاده از اسپری‌های مخصوص الکترونیکی برای تمیزکاری توصیه می‌شود.
پرهیز از استفاده طولانی از کابل‌های اکستنشن نامرغوب: زیرا این کابل‌ها ممکن است مقاومت ایجاد کرده و موجب آسیب به مادربرد شوند.
کاربرد کانکتور ATX در پروژه‌های DIY و ساخت منبع تغذیه رومیزی
یکی از کاربردهای جالب کانکتور ATX در دنیای DIY (پروژه‌های دست‌ساز) استفاده از پاورهای ATX به‌عنوان منبع تغذیه آزمایشگاهی است. بسیاری از مهندسان، علاقه‌مندان به الکترونیک و تعمیرکاران، با استفاده از پاورهای قدیمی کامپیوتر، یک منبع تغذیه با ولتاژهای مختلف (۱۲V، ۵V، ۳.۳V و حتی -۱۲V) برای تست مدارها می‌سازند.
در این پروژه‌ها، معمولاً کانکتور ATX را روی پنل نصب می‌کنند و هر پین آن را با رنگ مناسب مشخص می‌کنند. با استفاده از کلید روشن/خاموش (متصل به پین PS_ON) می‌توان پاور را کنترل کرد.
برندهای معتبر تولیدکننده کانکتور ATX
در بازار جهانی، برندهای زیادی به تولید کانکتورهای ATX با کیفیت بالا می‌پردازند. از جمله:
Molex: پیشگام در تولید انواع کانکتورهای تغذیه صنعتی.
AMP (TE Connectivity): کانکتورهای حرفه‌ای با مقاومت حرارتی بالا.
JST و Hirose: مناسب برای مصارف الکترونیکی ظریف‌تر.
استفاده از این برندها به‌ویژه در پروژه‌های صنعتی توصیه می‌شود تا از طول عمر و عملکرد بهینه اطمینان حاصل شود.
آینده کانکتور ATX و نسخه‌های مدرن‌تر
با رشد سریع فناوری و ظهور پردازنده‌های پرمصرف، استاندارد جدیدی به نام ATX12VO معرفی شده است. در این نسخه، برخلاف ATX کلاسیک، فقط یک ریل ۱۲ ولتی به مادربرد ارائه می‌شود و تبدیل ولتاژها روی خود مادربرد انجام می‌شود. این استاندارد برای بهینه‌سازی مصرف انرژی و طراحی ساده‌تر به‌کار می‌رود، اما هنوز به‌طور کامل جایگزین ATX نشده است.
جمع‌بندی
کانکتور ATX فراتر از یک رابط ساده بین پاور و مادربرد است. این قطعه حیاتی در طراحی و پایداری سیستم‌های الکترونیکی نقش بسزایی دارد. از انواع ۲۰ و ۲۴ پین آن گرفته تا کانکتورهای جانبی CPU و PCIe، همه در هماهنگی کامل برای تأمین برق تجهیزات کار می‌کنند. در انتخاب، نصب و نگهداری آن باید نهایت دقت را به‌کار برد تا از آسیب به سیستم جلوگیری شود.
در این مقاله به این موضوع پرداختیم که کانکتور ATX چیست و چه نقشی در تغذیه سیستم‌های الکترونیکی دارد؟ نظراتتون رو برای ما بنویسید.
