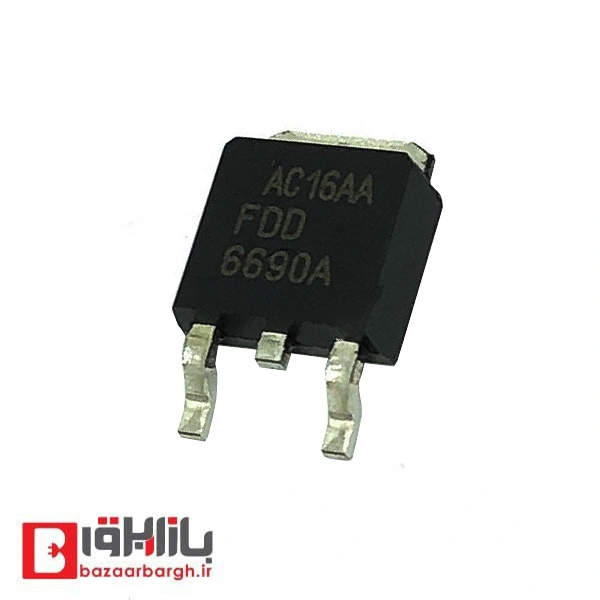

ترانزیستور SMD | قطعه‌ای کوچک با عملکرد قدرتمند در مدارهای الکترونیکی

ترانزیستور SMD (Surface Mount Device) یکی از اجزای مهم در مدارهای الکترونیکی است که به دلیل ابعاد کوچک، نصب آسان و عملکرد بهینه در بردهای مدار چاپی (PCB) به کار می‌رود. این ترانزیستورها در انواع مختلفی مانند BJT، MOSFET و IGBT موجود هستند و در مدارهای دیجیتال، سوئیچینگ، تقویت‌کننده‌ها و مدارهای قدرت استفاده می‌شوند.

مشخصات فنی ترانزیستور SMD

• نوع نصب: سطحی (Surface Mount)، بدون نیاز به سوراخ‌کاری PCB
• ساختار: دارای سه پایه (Base, Collector, Emitter برای BJT) یا (Gate, Drain, Source برای MOSFET)
• ولتاژ کاری: از چند ولت تا صدها ولت بسته به مدل
• جریان نامی: بسته به نوع می‌تواند از چند میلی‌آمپر تا چند آمپر باشد
• سرعت سوئیچینگ بالا: مناسب برای مدارهای فرکانس بالا و کاربردهای سوئیچینگ

ویژگی‌های کلیدی ترانزیستور SMD

• ابعاد کوچک: مناسب برای مدارهای مینیاتوری و دستگاه‌های الکترونیکی فشرده
• سرعت سوئیچینگ بالا: ایده‌آل برای مدارهای دیجیتال و مخابراتی
• کاهش مصرف توان: اتلاف گرمای کمتر نسبت به مدل‌های DIP
• قابلیت لحیم‌کاری اتوماتیک: مناسب برای تولید انبوه با تکنولوژی SMT
• استفاده در بردهای چندلایه: بهینه برای مدارهای پیشرفته و کم‌حجم

انواع ترانزیستور SMD و کاربردهای آن

1. ترانزیستور BJT SMD

• مناسب برای مدارهای تقویت‌کننده و سوئیچینگ
• نمونه‌های معروف: BC847، BC817، BC856
• کاربرد در مدارهای صوتی، رادیویی و سوئیچینگ کم‌مصرف

2. ترانزیستور MOSFET SMD

• دارای سرعت سوئیچینگ بالا و مقاومت داخلی کم
• نمونه‌های پرکاربرد: IRLML6344، BSS138، SI2302
• استفاده در مدارهای تغذیه، درایور LED، کنترل موتور و منابع سوئیچینگ

3. ترانزیستور IGBT SMD

• مناسب برای مدارهای توان بالا و اینورترها
• نمونه‌های صنعتی: IRGB4062DPBF، STGB10NC60KD
• به کار رفته در مدارهای درایور موتور، UPS و منابع تغذیه قدرت

کاربردهای ترانزیستور SMD

• مدارهای مخابراتی و بی‌سیم (مانند فرستنده‌ها و گیرنده‌ها)
• مدارهای دیجیتال و پردازنده‌ها (میکروکنترلرها، FPGA و بردهای توسعه)
• منابع تغذیه سوئیچینگ (SMPS) و اینورترها
• درایورهای LED و سیستم‌های روشنایی هوشمند
• تقویت‌کننده‌های صوتی و تصویری
• مدارهای کنترل موتورهای الکتریکی و رباتیک

مزایای استفاده از ترانزیستور نسبت به DIP

نکات مهم در انتخاب ترانزیستور مناسب

• ولتاژ و جریان نامی متناسب با مدار
• نوع ترانزیستور (BJT، MOSFET یا IGBT)
• بسته‌بندی SMD (SOT-23، SOT-223، DPAK و غیره)
• مقاومت داخلی و سرعت سوئیچینگ برای کاهش تلفات توان
• سازگاری با تکنولوژی مونتاژ بردهای الکترونیکی SMT

جمع‌بندی

ترانزیستور به دلیل ابعاد کوچک، مصرف توان کم و سرعت بالای سوئیچینگ، گزینه‌ای ایده‌آل برای مدارهای الکترونیکی مدرن است. این قطعات در بردهای کامپیوتر، تلفن‌های همراه، منابع تغذیه و تجهیزات مخابراتی نقش کلیدی دارند و به دلیل قابلیت مونتاژ اتوماتیک، در تولید انبوه و طراحی مدارهای پیچیده بسیار مورد توجه قرار می‌گیرند.
