در دنیای الکترونیک قدرت، انتخاب قطعات مناسب نقش تعیین‌کننده‌ای در عملکرد و پایداری مدار دارد. مقاومت‌های SMD سایز 2512 به عنوان یکی از بزرگ‌ترین و قدرتمندترین مقاومت‌های نصب سطحی، راه‌حلی ایده‌آل برای چالش‌های مدارهای پرقدرت هستند. در این مقاله به بررسی جامع ویژگی‌ها، کاربردها و نحوه انتخاب این قطعه می‌پردازیم.
شناخت مقاومت SMD 2512: ابعاد و مشخصات فنی

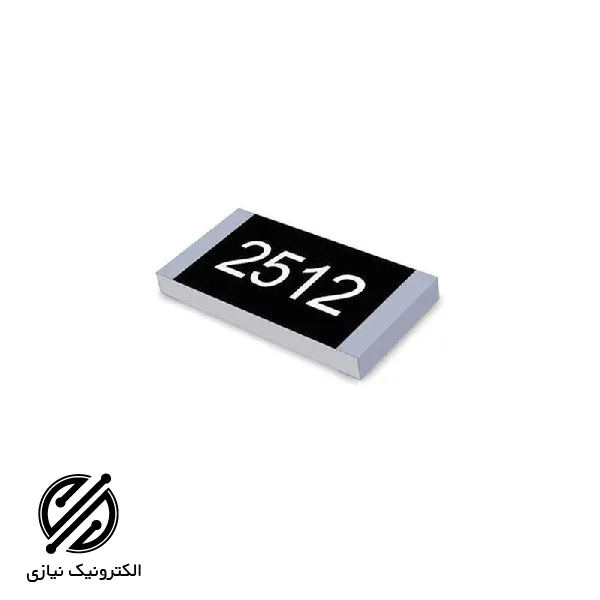

مقاومت SMD 2512 با ابعاد 6.4mm در 3.2mm، یکی از بزرگ‌ترین سایزهای استاندارد در خانواده مقاومت‌های نصب سطحی محسوب می‌شود. این ابعاد generous فضای کافی برای اتلاف حرارت فراهم می‌کند که کلید اصلی توان بالای این قطعه است.
مشخصات فنی کلیدی:
-
توان مجاز: 1 وات تا 2 وات (بسته به طراحی و سازنده)
-
حداکثر ولتاژ کاری: 200 تا 400 ولت
-
مقادیر مقاومتی available: از 0.01 اهم تا 10 مگااهم
-
تلرانس: ±1%، ±5%
-
ضریب دمایی (TCR): ±100ppm/°C تا ±300ppm/°C
مزایای منحصر به فرد مقاومت 2512
توان بالای قابل توجه:
مهم‌ترین برتری مقاومت 2512، توان نامی بالای آن است. این قطعه قادر به تحمل توان‌های تا 2 وات می‌باشد که آن را برای کاربردهای صنعتی و قدرت مناسب می‌سازد.
پایداری حرارتی عالی:
سطح تماس بزرگ و حجم بیشتر این مقاومت، انتقال حرارت به برد را بهبود می‌بخشد. این ویژگی باعث می‌شود دمای کاری قطعه در محدوده ایمن باقی بماند.
قابلیت اطمینان بالا:
ساختار robust این مقاومت‌ها، آن‌ها را برای محیط‌های صنعتی با شرایط سخت کاری ایده‌آل می‌کند.
کاربردهای صنعتی و تخصصی
منابع تغذیه صنعتی:
در منابع تغذیه سوئیچینگ پرقدرت، از مقاومت‌های 2512 برای:
-
محدود کردن جریان راه‌اندازی (Inrush Current)
-
تقسیم ولتاژ در مدارهای فیدبک
-
محافظت در برابر جریان‌های اضافه
سیستم‌های کنترل موتور:
-
سنسور جریان در درایورهای موتور
-
مقاومت‌های ترمز (Braking Resistors)
-
مدارهای بالانس در درایورهای موتور BLDC
تجهیزات مخابراتی و زیرساخت:
-
مدارهای تطبیق امپدانس در سیستم‌های RF پرقدرت
-
منابع تغذیه ایستگاه‌های پایه
-
تجهیزات انتقال داده
الکترونیک خودرو و صنعتی:
-
سیستم‌های مدیریت باتری (BMS)
-
کنترلرهای موتور خودروهای الکتریکی
-
تجهیزات صنعتی با عمر کاری طولانی
ملاحظات مهم در طراحی PCB
طراحی پد مناسب:
برای بهره‌گیری از حداکثر توان مقاومت 2512، طراحی پد مناسب ضروری است:
-
استفاده از مس کافی در لایه‌های داخلی
-
به کارگیری thermal vias برای انتقال حرارت
-
در نظر گرفتن فاصله مناسب از سایر قطعات حساس به حرارت
مدیریت حرارتی:
-
استفاده از هیت سینک در صورت نیاز
-
در نظر گرفتن جریان هوا در layout برد
-
محاسبه دمای کاری واقعی با در نظرگیری شرایط محیطی
نحوه انتخاب مقاومت 2512 مناسب
بر اساس توان مورد نیاز:
-
برای کاربردهای تا 1 وات: مدل‌های استاندارد
-
برای توان‌های بالاتر: مدل‌های power specialist
بر اساس دقت مورد نظر:
-
کاربردهای عمومی: تلرانس ±5%
-
مدارهای دقیق: تلرانس ±1%
بر اساس پایداری دمایی:
-
محیط‌های با دمای متغیر: مدل‌های با TCR پایین
نکات مهم در مونتاژ و تعمیر
فرآیند مونتاژ:
-
استفاده از paste solder با ضخامت مناسب
-
پروفیل حرارتی بهینه برای reflow
-
بازرسی بصری پس از مونتاژ
تعمیر و تعویض:
-
استفاده از hot air station با نازل مناسب
-
کنترل دمای قطعات مجاور
-
تمیزکاری پس از تعویض
جمع‌بندی و نتیجه‌گیری
مقاومت SMD 2512 با ترکیب بی‌نظیر توان بالا، ابعاد فشرده و قابلیت اطمینان عالی، به قطعه‌ای essential در طراحی‌های مدرن الکترونیک قدرت تبدیل شده است. آشنایی با ویژگی‌ها و کاربردهای این قطعه به مهندسین امکان طراحی مدارهای بهینه‌تر و مطمئن‌تر را می‌دهد.
