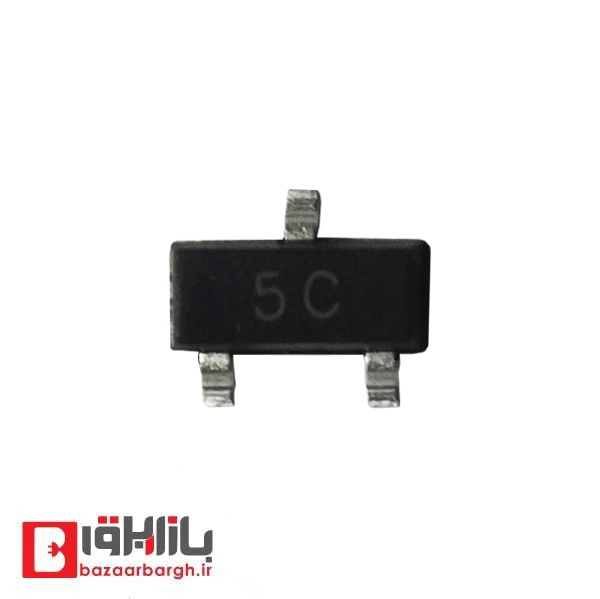

ترانزیستور BC807-SMD

ترانزیستور BC807-SMD؛ ترانزیستور PNP کوچک برای مدارهای دقیق

ترانزیستور BC807-SMD یک ترانزیستور PNP با توان پایین و پکیج سطح‌نصب (SOT-23) است که در مدارهای سوئیچینگ، تقویت‌کننده و کاربردهای دیجیتال مورد استفاده قرار می‌گیرد. این ترانزیستور با توجه به اندازه کوچک و عملکرد قابل اطمینان، انتخابی مناسب برای طراحی‌های فشرده و مدرن است.

ویژگی‌ های فنی ترانزیستور BC807

• نوع ترانزیستور: PNP

• پکیج: SOT-23 (SMD)

• ولتاژ کلکتور-امیتر (Vce): حداکثر 45 ولت

• جریان کلکتور (Ic): حداکثر 500 میلی‌آمپر

• توان اتلافی: تا 310 میلی‌وات

• بهره جریان (hFE): بین 110 تا 800 (بسته به زیرمدل)

• فرکانس ترانزیشن (fT): حدود 100 مگاهرتز

• دمای کاری: از -65 تا +150 درجه سانتی‌گراد

طراحی فشرده و مشخصات مناسب، این قطعه را به گزینه‌ای محبوب در طراحی‌های الکترونیکی تبدیل کرده است.

کاربردهای عملی ترانزیستور BC807

• تقویت سیگنال‌های آنالوگ با توان پایین

• مدارهای سوئیچینگ در طراحی‌های دیجیتال

• راه‌اندازی لودهای کوچک مانند رله‌های سیگنال

• مدارهای درایور LED با جریان کنترل‌شده

• پروژه‌های مبتنی بر آردوینو و میکروکنترلرها

• طراحی منابع تغذیه سوئیچینگ و فیلترهای اکتیو

ترانزیستور BC807-SMD به دلیل عملکرد سریع و نصب سطحی، در بردهای مدار چاپی کوچک استفاده گسترده‌ای دارد.

مزایا و نکات کلیدی

• نصب آسان بر روی PCB: کاهش فضای اشغال‌شده

• پایداری حرارتی خوب: مناسب برای شرایط محیطی مختلف

• سازگار با مدارات منطقی و آنالوگ

• مصرف پایین انرژی: مناسب برای دستگاه‌های قابل‌حمل

• قیمت مناسب و در دسترس بودن بالا

این ترانزیستور، ترکیبی از کیفیت، عملکرد و سهولت استفاده را در یک قطعه جمع کرده است.

جمع‌بندی

ترانزیستور BC807-SMD یک قطعه ضروری برای طراحان مدارات الکترونیکی است که نیاز به ترانزیستور PNP کوچک، کم‌مصرف و قابل‌اعتماد دارند. از کنترل توان گرفته تا پردازش سیگنال، این قطعه می‌تواند نقش کلیدی در عملکرد پایدار مدار ایفا کند.
