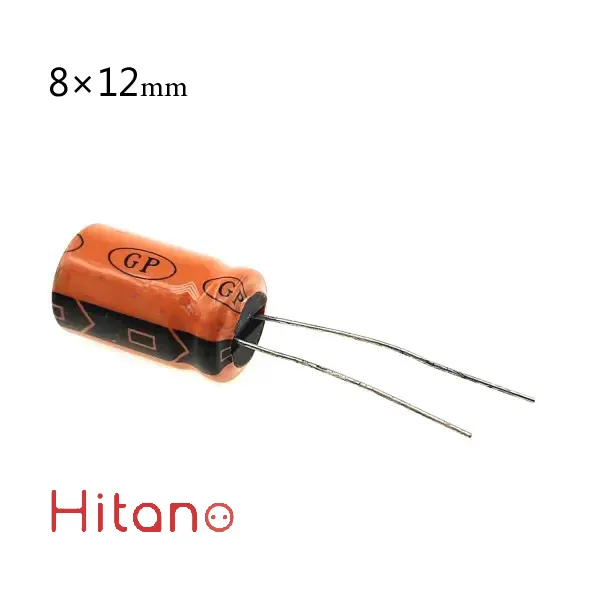

خازن الکترولیتی 220 میکروفاراد 35 ولت هیتانو

معرفی محصول: خازن صنعتی با عملکرد بالا

خازن الکترولیتی 220 میکروفاراد 35 ولت هیتانو یک قطعه کلیدی در طراحی مدارهای الکترونیکی مدرن است. این محصول با تکنولوژی پیشرفته الکترولیت پلیمری تولید شده و برای کاربردهای حساس صنعتی و مصرفی مناسب می‌باشد.

مشخصات فنی دقیق

• ظرفیت اسمی: 220μF (±20%)
• ولتاژ کاری: 35V DC
• ولتاژ ریپل: 1.5V در 105°C (100kHz)
• دمای عملیاتی: -40°C تا +105°C
• جریان نشتی: ≤7μA یا 0.01CV (هرکدام که بزرگتر باشد)
• امپدانس: ≤0.12Ω در 20°C، 100kHz
• عمر مفید: 3000 ساعت در 105°C
• ابعاد: قطر 10mm، ارتفاع 12.5mm
• قطبیت: دارای نشانگر قطب منفی

کاربردهای تخصصی خازن الکترولیتی 220 میکرو فارد 35 ولت هیتانو

• منابع تغذیه سوئیچینگ: فیلتر خروجی و مدارهای PWM
• درایورهای موتور: مدارهای صاف‌کننده ولتاژ
• سیستم‌های صوتی: تقویت‌کننده‌های کلاس D
• تجهیزات صنعتی: PLCها و کنترلرها
• الکترونیک خودرو: سیستم‌های روشنایی LED

مزایای رقابتی

• عمر طولانی: 3000 ساعت کار در حداکثر دمای مجاز
• پایداری فرکانسی: عملکرد عالی تا 100kHz
• تحمل حرارتی: عملکرد پایدار در محیط‌های صنعتی
• طراحی بهینه: نرخ شکست کمتر از 0.1% در 1000 ساعت
• پشتیبانی: گارانتی 24 ماهه هیتانو

راهنمای نصب حرفه‌ای

1. پایه منفی (نوار سفید) را به پتانسیل پایین‌تر مدار متصل کنید
2. از خم کردن بیش از حد پایه‌ها (بیش از 3mm از بدنه) خودداری نمایید
3. دمای لحیم‌کاری: 350±10°C برای حداکثر 3 ثانیه
4. فاصله حداقل 2mm از سایر قطعات حرارتی رعایت شود
5. برای کاربردهای حیاتی از خازن‌های موازی استفاده شود

نکات ایمنی ضروری

• هرگز در معرض ولتاژ معکوس قرار ندهید
• از قرار دادن در نزدیکی منابع حرارتی (>105°C) خودداری کنید
• در صورت مشاهده بادکردگی یا نشت، فوراً تعویض شود
• پس از ذخیره‌سازی طولانی (>1 سال) قبل از استفاده فرمینگ شود

سوالات متداول

آیا می‌توان در مدارهای 24V از این خازن استفاده کرد؟

بله، با توجه به ولتاژ نامی 35V، برای مدارهای 24V کاملاً ایمن و دارای حاشیه اطمینان کافی است.

تفاوت این مدل با نوع پلیمری چیست؟

خازن‌های پلیمری عمر طولانی‌تر و ESR پایین‌تر دارند اما قیمت بالاتری نیز دارند.

نحوه تست سلامت خازن چگونه است؟

با دستگاه LCR متر در فرکانس 100kHz می‌توان ESR و ظرفیت را اندازه‌گیری کرد.

آیا برای مدارهای فرکانس بالا مناسب است؟

بله، با ESR پایین (≤0.12Ω) تا فرکانس‌های 100kHz عملکرد مطلوبی دارد.
