بررسی، تست و راه‌اندازی ماژول رله ۵ ولت تک کانال

در بسیاری از پروژه‌ های الکترونیکی، خروجی بردهای کنترلی به‌تنهایی توانایی تأمین جریان موردنیاز تجهیزات مختلف را ندارد. برای مثال، اگر بخواهید با یک آردوینو یا ماژول کنترلی، لامپ، فن، موتور، شیر برقی یا سایر تجهیزات الکتریکی را روشن و خاموش کنید، نمی‌توانید این مصرف‌کننده‌ها را مستقیماً به پایه خروجی برد متصل کنید.

در چنین شرایطی استفاده از ماژول رله ۵ ولت تک کانال یک راهکار ساده و کاربردی است. رله مانند یک کلید الکتریکی عمل می‌کند و با دریافت فرمان از مدار کنترلی، امکان قطع و وصل کردن یک مدار با جریان بالاتر را فراهم می‌کند.

چرا به ماژول رله نیاز داریم؟

هر یک از پایه‌ های دیجیتال آردوینو می‌ توانند سیگنال کنترلی در اختیار پروژه قرار دهند، اما این خروجی برای راه‌ اندازی مستقیم بسیاری از مصرف‌کننده‌ها مناسب نیست. ماژول رله این امکان را فراهم می‌کند که از یک سیگنال کنترلی، برای قطع و وصل کردن بارهایی با ولتاژ و جریان بالاتر استفاده کنید.

به همین دلیل این ماژول می‌تواند در پروژه‌ های مختلفی مانند:

• کنترل لامپ و سیستم‌ های روشنایی
• کنترل فن و موتور
• کنترل شیرهای برقی
• سیستم‌ های اتوماسیون و خانه هوشمند
• پروژه‌ های صنعتی و کارگاهی
• سیستم‌ های امنیتی
• پروژه‌ های کشاورزی و آبیاری

مورد استفاده قرار گیرد.

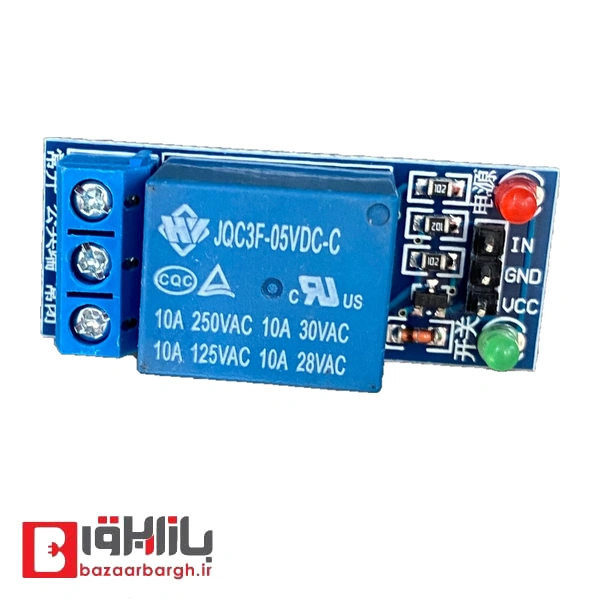

بررسی برد ماژول رله ۵ ولت تک کانال

مهم‌ترین قطعه روی این برد، رله ۵ ولت DC است. همان‌طور که روی رله درج شده، بوبین آن با ولتاژ ۵ ولت DC تحریک می‌ شود.

مشخصات درج‌شده روی رله، حداکثر توانایی کنتاکت‌ های آن برای قطع و وصل بار را مشخص می‌کند. در نمونه مورد بررسی، مشخصات درج‌شده شامل موارد زیر است:

• ۱۰ آمپر در ۲۵۰ ولت AC
• ۱۲ آمپر در ۱۲۵ ولت AC
• ۱۲ آمپر در ۲۸ ولت DC

بنابراین هنگام اتصال مصرف‌کننده، باید ولتاژ و جریان آن را با مشخصات درج‌ شده روی رله مطابقت دهید.

نکته مهم: جریان مصرفی بار نباید از حداکثر جریان مجاز کنتاکت‌ های رله بیشتر باشد. استفاده از بار خارج از محدوده مشخصات رله می‌ تواند باعث آسیب به کنتاکت‌ها و کاهش عمر رله شود.

پایه‌های ورودی ماژول

روی بخش کنترلی ماژول سه پایه وجود دارد:

VCC: ورودی تغذیه ۵ ولت ماژول است.

GND: پایه اتصال به زمین مدار کنترلی است.

IN: ورودی فرمان رله است و از طریق آن می‌توان وضعیت رله را کنترل کرد.

برای راه‌اندازی ماژول، پایه VCC را به ۵ ولت و پایه GND را به زمین متصل کنید. سپس پایه IN را به خروجی دیجیتال برد کنترل، مانند آردوینو، متصل کنید.

راه‌اندازی با آردوینو

پین دیجیتال آردوینو را می‌ توان مستقیماً به ورودی IN ماژول متصل کرد. در این حالت آردوینو فرمان روشن یا خاموش شدن رله را ارسال می‌کند و ماژول رله وظیفه قطع و وصل کردن بار را بر عهده دارد.

نکته: طبق اطلاعات این ماژول، ورودی تحریک رله Active High است؛ یعنی با قرار گرفتن پایه IN در وضعیت HIGH، رله تحریک می‌شود و با قرار گرفتن آن در وضعیت LOW، رله خاموش می‌شود.

این ماژول با ورودی Active Low نیز در بازار موجود است که با قرار گرفتن پایه IN در وضعیت LOW، رله تحریک می‌شود.

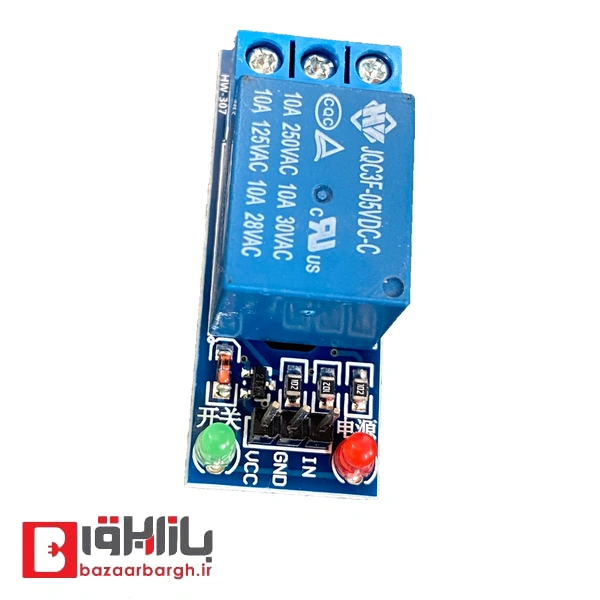

LED های نشانگر وضعیت

روی برد ماژول، LED های نشانگر وضعیت قرار گرفته‌ اند تا بررسی عملکرد ماژول ساده‌ تر شود.

با اتصال تغذیه، LED قرمز مربوط به تغذیه روشن می‌شود و نشان می‌دهد که ماژول برق‌ دار است. هنگام تحریک رله نیز LED سبز وضعیت رله روشن شده و وضعیت فعال شدن رله را نمایش می‌ دهد.

این نشانگرها در زمان تست و عیب‌ یابی کمک می‌کنند تا بدون نیاز به تجهیزات اضافی، وضعیت تغذیه و فرمان رله را بررسی کنید.

ترانزیستور و دیود هرزگرد روی برد

در بخش مدار کنترلی، یک ترانزیستور برای درایو کردن بوبین رله مورد استفاده قرار گرفته است. این ترانزیستور امکان کنترل بوبین رله را توسط سیگنال ورودی فراهم می‌کند.

همچنین در مدار رله یک دیود هرزگرد (Flyback Diode) قرار گرفته است. این دیود برای کنترل ولتاژ ایجادشده هنگام قطع جریان بوبین استفاده می‌ شود و از ترانزیستور درایور در برابر این ولتاژ محافظت می‌ کند.

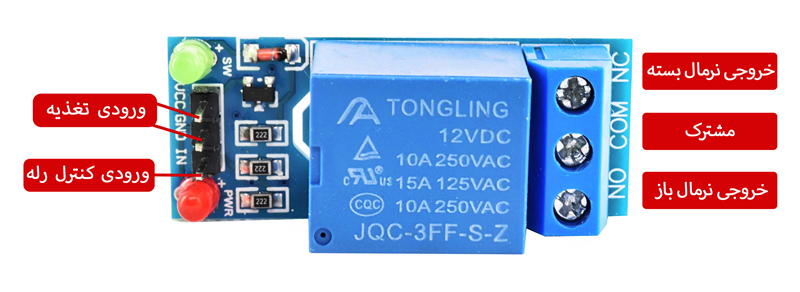

پایه‌های خروجی رله؛ COM، NO و NC

در کنار رله، یک ترمینال سه‌پین برای اتصال مصرف‌کننده قرار دارد. این ترمینال شامل سه کنتاکت است:

COM (Common): پایه مشترک رله

NO (Normally Open): کنتاکت نرمال باز؛ در حالت عادی اتصال ندارد و با تحریک رله به COM متصل می‌شود.

NC (Normally Closed): کنتاکت نرمال بسته؛ در حالت عادی به COM متصل است و با تحریک رله اتصال آن تغییر می‌کند.

بنابراین با توجه به نوع عملکرد موردنظر، می‌توانید مصرف‌ کننده را به ترکیب مناسب COM و NO یا COM و NC متصل کنید.

ساختار داخلی رله

رله از یک بوبین مغناطیس‌شونده و مجموعه‌ ای از کنتاکت‌ های هدایت‌کننده تشکیل شده است. زمانی که ولتاژ مناسب به بوبین اعمال می‌شود، میدان مغناطیسی ایجاد شده و مکانیزم داخلی رله باعث تغییر وضعیت کنتاکت‌ ها می‌ شود.

به این ترتیب، بدون اینکه مدار کنترلی مستقیماً جریان مصرف‌ کننده را تأمین کند، می‌توان از طریق یک فرمان الکتریکی، مدار بار را قطع یا وصل کرد.

ایزولاسیون بخش کنترل و بار

در طراحی برد، بین بخش کنترل و بخش بار، فاصله‌ های ایزولاسیون در نظر گرفته شده است. این طراحی باعث جداسازی فیزیکی مسیرهای مدار کنترل از بخش مربوط به کنتاکت‌های رله می‌شود.

همچنین وجود ترمینال خروجی، امکان اتصال آسان مصرف‌کننده را فراهم می‌کند.

جمع‌ بندی

ماژول رله ۵ ولت تک کانال یک گزینه کاربردی برای پروژه‌ هایی است که در آن‌ ها نیاز به کنترل یک مصرف‌ کننده با استفاده از سیگنال یک برد کنترلی دارید. وجود مدار درایور، دیود هرزگرد، LED های نشانگر و ترمینال‌ های COM، NO و NC باعث شده راه‌ اندازی و استفاده از این ماژول در پروژه‌ های مختلف ساده باشد.

برای انتخاب و استفاده صحیح، حتماً ولتاژ و جریان مصرف‌کننده را با مشخصات درج‌شده روی رله مطابقت دهید و در صورت کار با برق شهر، نکات ایمنی و الزامات مربوط به کار با ولتاژ خطرناک را رعایت کنید.
