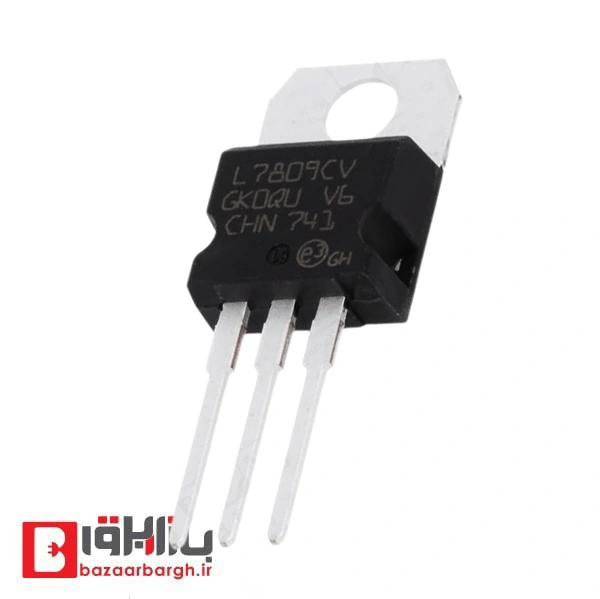

معرفی آی‌سی L7809CV: تنظیم‌کننده ولتاژ با خروجی 9 ولت
آی سی L7809 CV یک رگولاتور ولتاژ خطی است که ولتاژ ورودی متغیر را به ولتاژ خروجی ثابت 9 ولت تبدیل می‌کند. این آی‌سی از خانواده رگولاتورهای 78XX به شمار می‌آید و به دلیل پایداری و قابلیت حفاظت، در بسیاری از مدارهای الکترونیکی برای تأمین ولتاژ مورد نیاز استفاده می‌شود.
ویژگی‌ها
آی‌سی L7809CV ویژگی‌های زیر را برای کاربردهای مختلف فراهم می‌کند:
- ولتاژ خروجی ثابت 9 ولت: این آی‌سی می‌تواند ولتاژ ورودی متغیر بین 11 تا 35 ولت را به 9 ولت ثابت تبدیل کند.
- محافظت حرارتی و جریان اضافی: آی‌سی L7809CV با قابلیت محافظت در برابر دمای بیش از حد و جریان اضافی، طول عمر مدار و قطعات را افزایش می‌دهد.
- ظرفیت جریان خروجی بالا: این رگولاتور تا 1.5 آمپر جریان خروجی پایدار ارائه می‌دهد که برای تغذیه مدارهای مختلف و اجزای الکترونیکی مناسب است.
کاربردها
آی‌سی L7809CV به دلیل خصوصیات و پایداری بالا، در طیف گسترده‌ای از کاربردهای الکترونیکی مورد استفاده قرار می‌گیرد:
- منابع تغذیه ولتاژ ثابت: برای تأمین ولتاژ 9 ولت پایدار در مدارهای حساس و کاهش نوسانات برق.
- مدارهای صوتی و تصویری: این آی‌سی در دستگاه‌های صوتی و تصویری که نیاز به ولتاژ ثابت دارند، عملکرد بهتری ارائه می‌دهد.
- دستگاه‌های قابل حمل: برای مدارهای کوچک و دستگاه‌های قابل حمل که به ولتاژ پایین نیاز دارند، انتخابی عالی محسوب می‌شود.
نکات مهم هنگام استفاده از آی سی L7809 CV
برای بهترین عملکرد آی‌سی و حفظ پایداری مدار، توجه به نکات زیر ضروری است:
- خازن‌های بای‌پس در ورودی و خروجی: برای کاهش نویز و پایداری بیشتر ولتاژ، از خازن‌های بای‌پس در ورودی و خروجی آی‌سی استفاده شود.
- تهویه و خنک‌کننده مناسب: در صورت استفاده با جریان‌های بالا، از هیت‌سینک برای جلوگیری از افزایش دما و بهبود عملکرد آی‌سی استفاده کنید.
- اتصال صحیح پایه‌ها: این آی‌سی دارای سه پایه ورودی، خروجی و زمین است که باید به‌درستی متصل شوند تا از عملکرد درست و جلوگیری از آسیب به مدار اطمینان حاصل شود.
مزایای استفاده از آی‌سی L7809CV
آی‌سی L7809CV در مقایسه با سایر رگولاتورها مزایایی مانند نویز کمتر، طراحی ساده و پایداری بالا دارد:
- نویز پایین: به دلیل طراحی خطی، نویز کمتری تولید کرده و برای مدارهای حساس به نویز مناسب است.
- سادگی استفاده و هزینه مقرون‌به‌صرفه: در دسترس بودن و قیمت مناسب، استفاده از این آی‌سی را در پروژه‌های مختلف مقرون‌به‌صرفه می‌کند.
جمع‌بندی
آی‌سی L7809CV یک رگولاتور ولتاژ 9 ولت کارآمد و پرکاربرد است که با ویژگی‌هایی مانند محافظت حرارتی و جریان خروجی بالا، گزینه‌ای مناسب برای پروژه‌ها و مدارهای الکترونیکی متنوع به شمار می‌آید.
دیدگاه شما پس از تایید نمایش داده می شود
سلام
این رگولاتور توی دینام خودرو میتونه ولتاژ خروجی رو کنترل کنه و کاربردش حفظ خودکار ولتاژ هستش!
Kingstar –
رگولاتور L7809cv یکی از ویژگی های برتری که دارد در برابر اتصال اشتباه مقاوم است و همچنین در برابر افزایش دما هم استقامت دارد.
شایان تقی زاده –
سلام شب بر شما خوش
آی سی L7809CV به همراه چند محصول دیگه از شما خریداری کردم. قیمت، بسته بندی و پشتیبانی تیم شما عالی بود. ورودی این آی سی ۶ تا ۲۰ ولت و خروجی آن حدود ۹ ولت است. ویژگی دیگه L7809 وجود هیت سینک و ورق سیلیکونی هست.
admin –
درود
اجناس بازار برق بالاترین کیفیت و بهترین قیمت
شیما اکبری –
رگولاتور L7809 برای حفظ خودکار ولتاژ طراحی شده است و در دستگاه هایی مانند منابع تغذیه رایانه یافت می‌شوند که در آن ولتاژ های DC مورد استفاده پردازنده و … را تثبیت می کنند. در دینام های خودرو و نیروگاه های مرکزی، تنظیم کننده های ولتاژ خروجی را کنترل می نمایند.
ماکزیمم جریان خروجی رگولاتور 7809 حدود 0.5 امپر می باشد, در صورتی که جریان بیشتر از 300 میلی امپر از این مدار نیاز دارید برای رگولاتور 7809 بهتر است از هیت سینک استفاده کنید.
ویژگی ها:
نوع خروجی رگولاتور:Fixed
حداکثر جریان خروجی: 1500
ولتاژ خروجی : 9 ولت
نوع نصب: DIP
پکیج : TO_220_3
حداکثر ولتاژ ورودی:35
پلاریته ولتاژ خروجی: مثبت
نوع عملکرد: رگولاتور ولتاژ ثابت
دمای کاری: 0 تا 125 درجه سانتی گراد
admin –
شیما اکبری
فاطمه بشپول –
آی سی L7809 CV ولتاژ ورودی حداکثر 35 ولت AC یا DC.ولتاژ خروجی ثابت 9 ولت DC.جریان خروجی حداکثر 1.5 آمپر می باشد.
