مشخصات کلی:

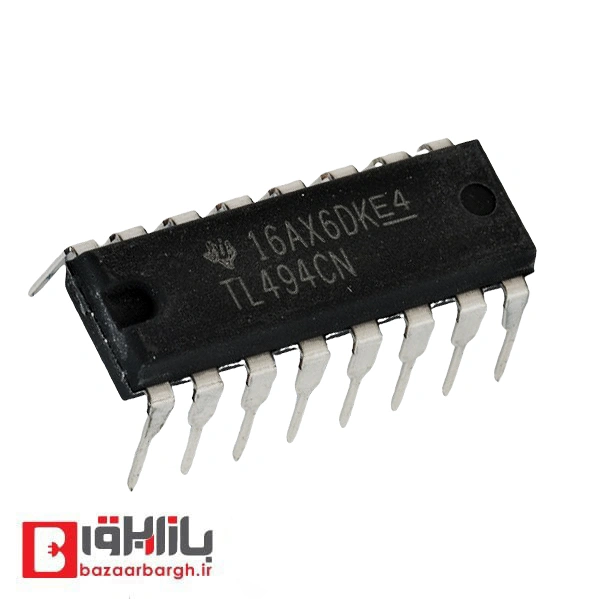

• نام: TL494CN
• نوع: کنترل کننده مدولاسیون عرض پالس (PWM)
• کاربرد: منبع تغذیه سوئیچینگ
• ویژگی ها:
  • فرکانس کاری: 100 تا 300 کیلوهرتز
  • ولتاژ ورودی: 7 تا 40 ولت
  • حداکثر جریان خروجی: 0.2 آمپر
  • دارای 5 پایه کنترلی
  • دارای محافظت در برابر اتصال کوتاه
  • دارای محافظت در برابر گرم شدن بیش از حد
  • دارای نوسان ساز داخلی
  • دارای مرجع ولتاژ داخلی
  • دارای قیمت مناسب
• مزایا:
  • سادگی استفاده
  • قابلیت اطمینان بالا
  • راندمان بالا
  • قیمت مناسب
  • ابعاد کوچک
• معایب:
  • تولید گرما در جریان های بالا
  • نیاز به خنک کننده در برخی موارد

کاربردها:

• منبع تغذیه کامپیوتر
• منبع تغذیه تلویزیون
• منبع تغذیه مانیتور
• شارژر باتری
• درایورهای LED
• مبدل های DC-DC
• و …

نحوه استفاده:

برای استفاده از آی سی TL494CN، باید مراحل زیر را دنبال کنید:

1. مکان مناسب را انتخاب کنید: آی سی را در مکانی نصب کنید که از رطوبت و گرما دور باشد و فضای کافی برای خنک شدن آن وجود داشته باشد.
2. قطعات جانبی را نصب کنید: قطعات جانبی مانند خازن ها، سلف ها و دیودها را مطابق با دیتاشیت آی سی نصب کنید.
3. ولتاژ ورودی را وصل کنید: ولتاژ ورودی DC را به پایه های مربوطه آی سی وصل کنید.
4. ولتاژ خروجی را تنظیم کنید: ولتاژ خروجی را با استفاده از مقاومت ها و دیودها مطابق با دیتاشیت آی سی تنظیم کنید.
5. بار را وصل کنید: بار خود را به پایه های مربوطه آی سی وصل کنید.

نکات مهم:

• قبل از استفاده از آی سی TL494CN، دیتاشیت آن را به دقت مطالعه کنید.
• از آی سی در مدار با ولتاژ و جریان مناسب استفاده کنید.
• از هیت سینک مناسب برای خنک کردن آی سی در جریان های بالا استفاده کنید.
• به نکات ایمنی کار با برق توجه کنید.

تذکرات:

• توجه داشته باشید که آی سی TL494CN یک کامپوننت الکترونیکی است و برای کار با این آی سی به دانش پایه ای در زمینه الکترونیک و نکات ایمنی کار با برق نیاز دارید.
• اگر در استفاده از این آی سی با مشکلی مواجه شدید، می توانید از منابع آموزشی موجود در وب و یا از متخصصان الکترونیک کمک بگیرید.

نکات تکمیلی:

• تفاوت بین TL494CN اصلی و تقلبی: متاسفانه، آی سی های تقلبی TL494CN در بازار وجود دارد. برای تشخیص آی سی اصلی از تقلبی، می توانید به موارد زیر توجه کنید .
  • چاپ: چاپ روی آی سی های اصلی باید واضح و خوانا باشد.
  • علامت گذاری: آی سی های اصلی باید دارای علامت گذاری و کد شناسایی باشند.
  • عملکرد: آی سی های اصلی باید در مدار به درستی کار کنند.
