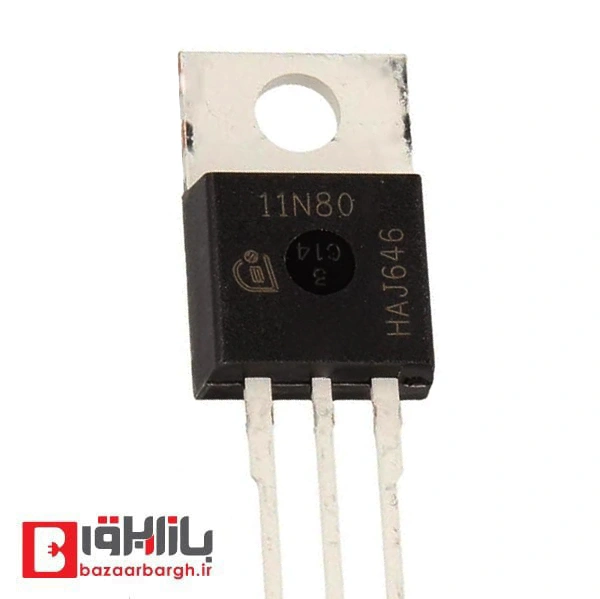

ترانزیستور SSP11N80

یک MOSFET (Metal-Oxide-Semiconductor Field-Effect Transistor) نوع N-channel است که برای کاربردهای ولتاژ و جریان بالا طراحی شده است. این ترانزیستور در پکیج TO-220 عرضه می‌شود که به دلیل داشتن پشت فلزی، برای دفع حرارت بهتر مناسب است.

مشخصات کلیدی:

1. نوع: N-channel MOSFET
2. ولتاژ سورس-درین (Vds): 800 ولت
3. جریان درین (Id): 11 آمپر (در دمای 25 درجه سانتی‌گراد)
4. مقاومت روشن (Rds(on)): 0.85 اهم (حداکثر)
5. توان پراکنده (Pd): تا 200 وات (بسته به شرایط خنک‌سازی)
6. ولتاژ گیت-سورس (Vgs): ±30 ولت

ویژگی‌ها:

• ولتاژ بالا: توانایی تحمل ولتاژهای تا 800 ولت که برای کاربردهای ولتاژ بالا مناسب است.
• جریان بالا: جریان درین تا 11 آمپر که برای کاربردهای با جریان بالا مناسب است.
• مقاومت روشن پایین: Rds(on) پایین که باعث کاهش تلفات توان و افزایش کارایی می‌شود.
• پکیج TO-220: این پکیج برای دفع حرارت بهتر و پایداری حرارتی بالاتر طراحی شده است.
• پشت فلزی: پشت فلزی کمک به دفع بهتر حرارت و افزایش پایداری حرارتی می‌کند.

کاربردها:

1. منابع تغذیه سوئیچینگ: استفاده در منابع تغذیه سوئیچینگ با توان بالا.
2. کنترل موتور: در سیستم‌های کنترل موتورهای DC و AC با توان بالا.
3. مدارات حفاظتی: استفاده در مدارهای حفاظتی برای قطع جریان‌های غیرمجاز.
4. اینورترها: در اینورترهای توان بالا برای تبدیل DC به AC.

ساختار داخلی و پکیج:

• سه پایه: شامل درین (D)، سورس (S) و گیت (G).
• پکیج TO-220: پکیج TO-220 برای دفع حرارت بهتر و نصب آسان در بردهای مدار چاپی.

نحوه استفاده:

1. مدار درایور گیت: استفاده از یک درایور گیت مناسب برای فراهم کردن ولتاژ و جریان کافی جهت سوئیچینگ موثر.
2. محدود کردن جریان گیت: استفاده از مقاومت گیت برای جلوگیری از آسیب به ترانزیستور به دلیل جریان بیش از حد.
3. استفاده از هیت سینک: برای دفع حرارت اضافی و جلوگیری از افزایش دما، از هیت سینک مناسب استفاده کنید .

خلاصه:

ترانزیستور SSP11N80 یک MOSFET N-channel با ویژگی‌های ولتاژ و جریان بالا است که برای کاربردهای سوئیچینگ و کنترل موتور در مدارهای الکترونیکی قدرت مناسب است. پکیج TO-220 با پشت فلزی آن باعث دفع حرارت بهتر و نصب آسان می‌شود. این ترانزیستور به دلیل مقاومت روشن پایین و توان پراکنده بالا، برای کاربردهای مختلف از جمله منابع تغذیه سوئیچینگ، کنترل موتور و مدارات حفاظتی مناسب است. برای اطلاعات بیشتر و جزئیات فنی، مطالعه دیتاشیت این ترانزیستور توصیه می‌شود.
