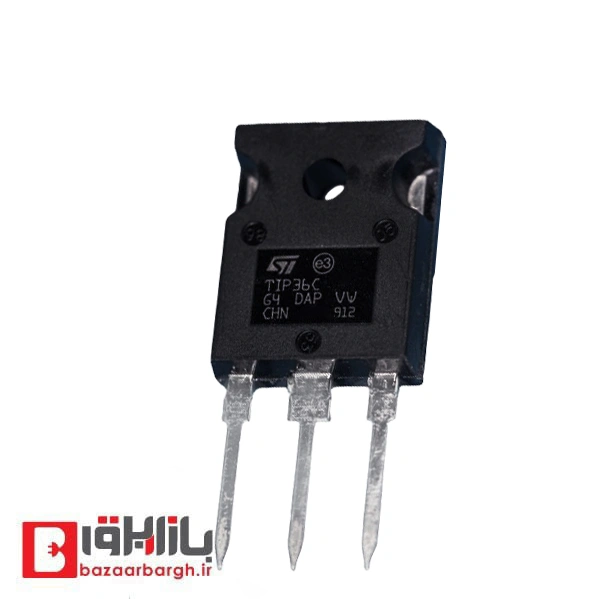

ترانزیستور TIP36C
ترانزیستور TIP36C یکی از قدرتمندترین ترانزیستورهای نوع PNP است که برای کاربردهای توان بالا و مدارهای تقویت‌کننده طراحی شده است. این قطعه با قابلیت هدایت جریان‌های بالا و مقاومت در برابر ولتاژهای زیاد، انتخابی ایده‌آل برای سیستم‌های صوتی، منابع تغذیه، و مدارهای قدرت محسوب می‌شود.
ویژگی‌های کلیدی ترانزیستور TIP36C
- نوع ترانزیستور:
PNP
جریان در این نوع ترانزیستور از پایه امیتر به کلکتور منتقل می‌شود. - توان خروجی بالا:
توان قابل‌تحمل این ترانزیستور برابر با 125 وات است، که برای کاربردهای قدرت مناسب است. - جریان کلکتور بالا:
حداکثر جریان قابل تحمل در پایه کلکتور تا 25 آمپر است. - ولتاژ کلکتور-امیتر:
قادر به تحمل ولتاژ تا 100 ولت در حالت باز است. - قابلیت کنترل دقیق:
طراحی مناسب برای مدارهایی که نیاز به سوئیچینگ یا تقویت دقیق دارند. - پکیج TO-247:
این پکیج فلزی امکان دفع حرارت بالا را فراهم می‌کند.
مشخصات فنی ترانزیستور TIP36C
| مشخصه | مقدار |
|---|---|
| نوع ترانزیستور | PNP |
| توان قابل‌تحمل (Ptot) | 125 وات |
| جریان کلکتور (Ic) | 25 آمپر |
| ولتاژ کلکتور-امیتر (Vce) | 100 ولت |
| ولتاژ بیس-امیتر (Vbe) | 5 ولت |
| دمای کاری | -65 تا +150 درجه سانتی‌گراد |
| پکیج | TO-247 |
کاربردهای ترانزیستور TIP36C
- مدارهای تقویت‌کننده صوتی:
TIP36C برای افزایش قدرت خروجی در سیستم‌های صوتی حرفه‌ای ایده‌آل است. - سوئیچینگ توان بالا:
این ترانزیستور در مدارهای سوئیچینگ و منابع تغذیه سوئیچینگ کاربرد دارد. - درایور موتورهای DC:
مناسب برای کنترل و راه‌اندازی موتورهای DC با جریان بالا. - مدارهای قدرت:
در مبدل‌های قدرت و کنترلرهای ولتاژ مورد استفاده قرار می‌گیرد. - مدارهای صنعتی:
به دلیل توانایی تحمل جریان و ولتاژ بالا، برای کاربردهای صنعتی طراحی شده است.
نکات کاربردی در استفاده از TIP36C
- مدیریت حرارت:
هنگام استفاده از TIP36C در مدارهای با توان بالا، حتماً از یک هیت‌سینک مناسب برای دفع حرارت استفاده کنید. - اتصال به مدار:
پایه‌های امیتر (E)، بیس (B) و کلکتور (C) را مطابق با طراحی مدار به درستی متصل کنید. ترتیب پایه‌ها در پکیج TO-247 به صورت زیر است:- پایه 1: بیس (B)
- پایه 2: کلکتور (C)
- پایه 3: امیتر (E)
- حفاظت از بیس:
برای جلوگیری از آسیب به ترانزیستور، یک مقاومت در مسیر بیس قرار دهید تا جریان اضافی وارد نشود. - ایزوله‌سازی حرارتی:
اگر نیاز به ایزوله کردن ترانزیستور از هیت‌سینک دارید، از پدهای سیلیکونی یا واشرهای عایق استفاده کنید.
مزایای استفاده از TIP36C
- توان و جریان بالا: مناسب برای پروژه‌های توان بالا و صنعتی.
- پایداری حرارتی: عملکرد مناسب حتی در دماهای بالا.
- کارایی بالا: بهینه برای تقویت‌کننده‌ها و مدارهای سوئیچینگ.
- طول عمر زیاد: طراحی مقاوم برای استفاده مداوم.
جمع‌بندی
ترانزیستور TIP36C یک قطعه توانمند برای مدارهای قدرت است که با توانایی تحمل جریان و ولتاژ بالا، انتخابی ایده‌آل برای مهندسین الکترونیک محسوب می‌شود. این ترانزیستور با پکیج TO-247 و ویژگی‌های متنوع، در بسیاری از پروژه‌ها و کاربردهای صنعتی و خانگی مورد استفاده قرار می‌گیرد.
