تومان 165,900

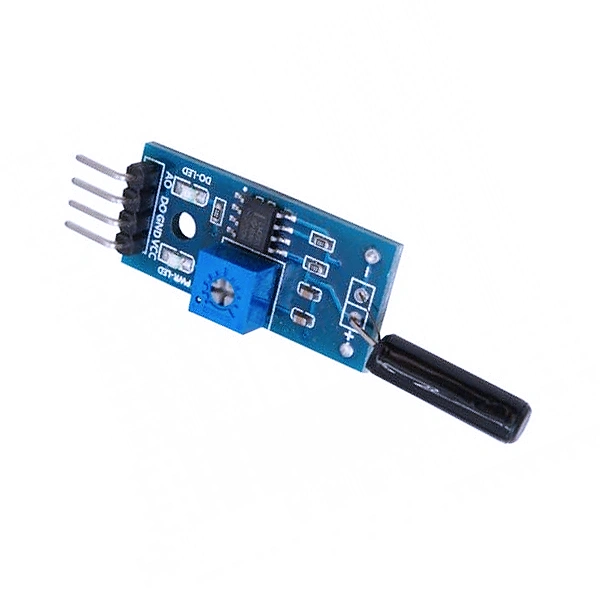

ماژول SW-18010P یک برد الکترونیکی کوچک برای تشخیص لرزش و ارتعاش است که می توان از آن در پروژه های مختلف الکترونیکی، سیستم های هشدار دهنده، تجهیزات امنیتی و اسباب بازی ها استفاده کرد. این ماژول با استفاده از سنسور ارتعاش نوع فنری، تغییرات ناشی از لرزش یا ضربه را تشخیص می دهد و وضعیت خروجی دیجیتال آن را تغییر می دهد.
ساختار سنسور به گونه ای است که در حالت عادی و بدون اعمال لرزش، مدار سنسور باز است. هنگامی که لرزش یا نیروی مکانیکی مناسب به سنسور وارد شود، بخش داخلی آن حرکت کرده و اتصال برقرار می شود. پس از پایان لرزش یا نیروی اعمال شده، سنسور دوباره به حالت اولیه و مدار باز بر می گردد. به همین دلیل، SW-18010P برای پروژه هایی که نیاز به تشخیص وقوع لرزش یا ضربه دارند، گزینه ای ساده و کاربردی محسوب می شود. این نوع ماژول های کاربردی را می توان در پروژه های مختلف در کنار سایر تجهیزات قرار داد و برای خرید ماژول الکترونیکی متناسب با نیاز پروژه خود، مدل های مختلفی در دسترس است.
این ماژول به مقایسه کننده ولتاژ LM393 مجهز شده است تا وضعیت سنسور را به یک سیگنال دیجیتال تبدیل کند. خروجی ماژول هنگام تشخیص لرزش LOW می شود و LED سبز رنگ روی برد نیز روشن می شود. در شرایطی که لرزشی تشخیص داده نشود، خروجی در وضعیت HIGH قرار گرفته و LED خاموش است. این ساختار باعث می شود اتصال ماژول به ورودی دیجیتال میکروکنترلرها و مدارهای کنترلی ساده باشد.

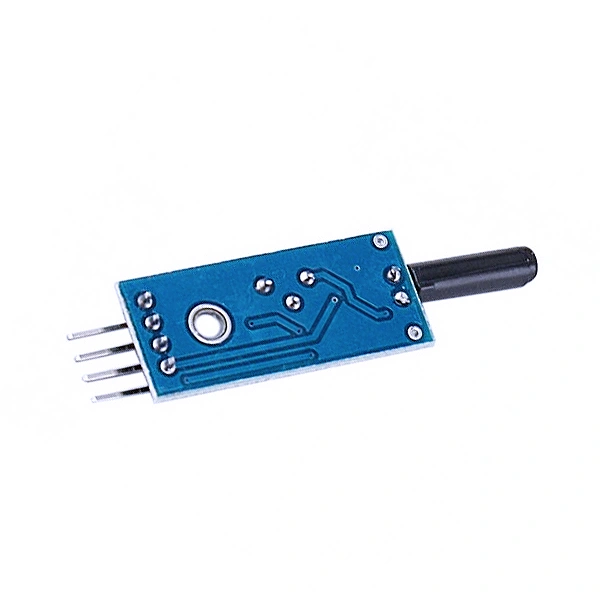

یکی از ویژگی های کاربردی SW-18010P، امکان فعال شدن سنسور در زوایای مختلف است. بنابراین برای استفاده در پروژه هایی که جهت قرارگیری سنسور ثابت نیست، می تواند انتخاب مناسبی باشد. همچنین وجود ساختار کوچک با ابعاد ۳۲ × ۱۴ میلی متر باعث می شود بتوان آن را در فضاهای محدود و انواع پروژه های الکترونیکی نصب کرد.
این ماژول با ولتاژ ۳.۳ تا ۵ ولت کار می کند و می تواند مستقیما در بسیاری از مدارهای مبتنی بر میکروکنترلر مورد استفاده قرار گیرد. به همین دلیل، می توان از آن در کنار بردهای کنترلی و سایر ماژول های الکترونیکی برای ساخت پروژه های تشخیص لرزش و هشدار استفاده کرد.
از نظر ساختار سنسور، SW-18010P یک سنسور لرزشی از نوع فنری است و هنگام وارد شدن لرزش یا تحریک مکانیکی، وضعیت اتصال داخلی آن تغییر می کند. این ویژگی باعث شده استفاده از آن برای پروژه هایی که صرفا نیاز به تشخیص وجود یا عدم وجود لرزش دارند، ساده باشد و نیازی به پردازش پیچیده سیگنال نداشته باشد.
از این ماژول می توان در سیستم های الکترونیکی، دستگاه های امنیتی و اسباب بازی ها استفاده کرد. برای مثال، در یک سیستم هشدار دهنده می توان خروجی دیجیتال ماژول را به یک میکروکنترلر متصل کرد تا در زمان تشخیص لرزش، یک LED، آژیر یا عملکرد کنترلی دیگر فعال شود.
همچنین در پروژه های آموزشی و DIY، این ماژول می تواند راهکاری ساده برای آموزش نحوه دریافت ورودی دیجیتال و واکنش یک مدار به تحریک مکانیکی باشد. در پروژه هایی که به تشخیص لرزش نیاز دارند نیز می توان آن را در کنار سایر ماژول های سنسور به کار گرفت.
در مجموع، ماژول سنسور لرزش و ویبره SW-18010P یک راهکار ساده و کوچک برای تشخیص لرزش و ارتعاش است. خروجی دیجیتال، مقایسه کننده LM393، ولتاژ کاری ۳.۳ تا ۵ ولت و ابعاد کوچک، این ماژول را برای پروژه هایی مناسب می کند که در آنها تشخیص وقوع لرزش اهمیت دارد و نیازی به اندازه گیری دقیق مقدار ارتعاش وجود ندارد.
