پتانسیومتر دیجیتال چیست و چرا X9C103؟

بر خلاف پتانسیومترهای آنالوگ سنتی که با چرخاندن یک ولوم یا جابجا کردن یک لغزنده فیزیکی کار می‌کنند،

پتانسیومترهای دیجیتال مقاومت خود را به صورت الکترونیکی و با دقت بالا تغییر می‌دهند.

این تغییر مقاومت معمولاً از طریق دستورات دیجیتال، اغلب با استفاده از پروتکل‌های ارتباطی ساده مانند SPI یا I2C، کنترل می‌شود.

ماژول X9C103 که مبتنی بر تراشه Intersil X9C103 است، یکی از اعضای خانواده پتانسیومترهای دیجیتال با حافظه غیرفرار (non-volatile memory) محسوب می‌شود.

این بدان معناست که حتی پس از قطع برق، تنظیم مقاومت فعلی در حافظه داخلی تراشه ذخیره شده و با وصل مجدد برق، همان تنظیم بازیابی می‌شود.

این ویژگی، X9C103 را برای کاربردهایی که نیاز به حفظ تنظیمات دارند، ایده‌آل می‌سازد.

ساختار و نحوه عملکرد X9C103

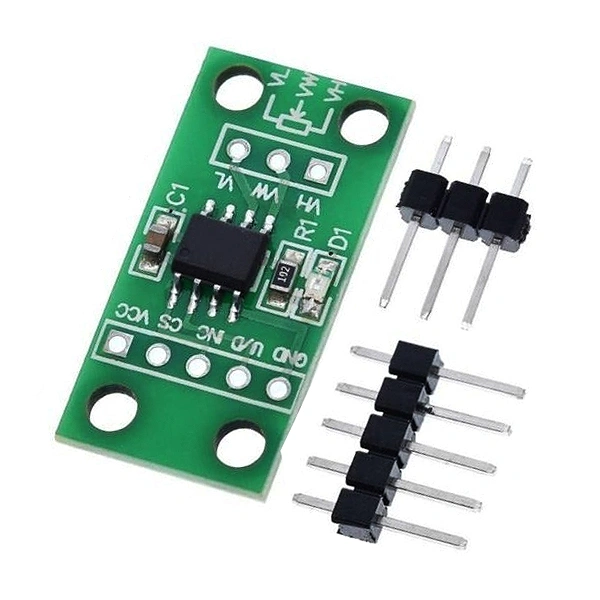

این ماژول معمولاً از یک تراشه X9C103، چند مقاومت ثابت و پایه‌های لازم برای اتصال تشکیل شده است. تراشه X9C103 دارای سه پایه اصلی برای کنترل مقاومت است:

پایه مشترک (Wiper/VW0): این پایه، خروجی متغیر مقاومت است که با تغییر وضعیت پایه‌های دیگر، مقاومت بین این پایه و پایه‌های بالا/پایین تغییر می‌کند.

مقاومت بالا (High-End Resistor Terminal/VH8): به بالاترین نقطه مقاومت متغیر متصل است.

پایین (Low-End Resistor Terminal/VL0): به پایین‌ترین نقطه مقاومت متغیر متصل است.

علاوه بر اینها، پایه‌های کنترلی مانند U/D (Up/Down) برای تعیین جهت افزایش یا کاهش مقاومت، INC (Increment) برای اعمال پالس افزایش/کاهش مقاومت، و CS (Chip Select) برای فعال‌سازی تراشه وجود دارند.

با ارسال پالس‌های مناسب به این پایه‌ها، می‌توان مقاومت بین پایه مشترک و پایه‌های بالا/پایین را در گستره‌ای مشخص (معمولاً 10 کیلواُهم تا 100 کیلواُهم بسته به مدل دقیق تراشه) تنظیم کرد.

مزایای استفاده از پتانسیومتر دیجیتال X9C103

دقت و تکرارپذیری بالا: برخلاف پتانسیومترهای مکانیکی که ممکن است به مرور زمان دچار سایش و تغییرات ناخواسته شوند، پتانسیومترهای دیجیتال دقت و تکرارپذیری بسیار بالایی را ارائه می‌دهند. تنظیمات به صورت گسسته (در گام‌های مشخص) انجام می‌شود که نتیجه آن، تکرار دقیق تنظیمات در دفعات بعدی است.

کنترل آسان با میکروکنترلرها: این ماژول به راحتی با میکروکنترلرهایی مانند آردوینو (Arduino)، رزبری پای (Raspberry Pi) و سایر پردازنده‌های کوچک قابل راه‌اندازی است. این امر، ادغام آن در پروژه‌های اتوماسیون و هوشمندسازی را بسیار تسهیل می‌کند.

حافظه غیرفرار: قابلیت ذخیره تنظیمات مقاومت حتی پس از قطع تغذیه، یک مزیت بزرگ برای بسیاری از کاربردهاست.

عدم وجود قطعات مکانیکی متحرک: این ویژگی باعث افزایش طول عمر، کاهش استهلاک و مقاومت در برابر لرزش و ضربه می‌شود.

کوچک و فشرده: ماژول‌های پتانسیومتر دیجیتال معمولاً ابعاد کوچکی دارند که برای پروژه‌های با محدودیت فضا بسیار مناسب هستند.

کاربردهای ماژول X9C103

با توجه به ویژگی‌های منحصر به فرد این ماژول، کاربردهای متنوعی برای آن می‌توان متصور شد:

کنترل حجم صدا: در سیستم‌های صوتی که نیاز به کنترل دقیق و دیجیتال حجم صدا دارند.

تنظیم روشنایی (Dimming): برای کنترل روشنایی LEDها یا سایر منابع نوری در پروژه‌های روشنایی هوشمند.

تنظیم پارامترهای مدار: در مدارهای تست و اندازه‌گیری، منابع تغذیه قابل تنظیم، و یا مدارهای کنترلی که نیاز به تنظیم دقیق پارامترهای الکترونیکی دارند.

پروژه‌های رباتیک و DIY: برای کنترل موتورها، سنسورها و سایر اجزای رباتیک که نیاز به تنظیم دقیق سیگنال دارند.

دستگاه‌های پزشکی و آزمایشگاهی: در تجهیزاتی که نیاز به تنظیمات بسیار دقیق و قابل تکرار دارند.

نتیجه‌گیری

ماژول پتانسیومتر دیجیتال X9C103 نماینده نسل جدیدی از قطعات الکترونیکی است که دقت، قابلیت اطمینان و سهولت کنترل را به پروژه‌های شما می‌آورد. چه یک علاقه‌مند تازه‌کار باشید و چه یک مهندس باتجربه، این ماژول ابزاری قدرتمند برای پیاده‌سازی ایده‌های خلاقانه شما خواهد بود. با قابلیت کنترل دیجیتال و حافظه داخلی، X9C103 راه را برای طراحی مدارها و سیستم‌های هوشمندتر و دقیق‌تر هموار می‌کند.
