ماژول کلید لمسی TTP223 تک کانال

ماژول کلید تاچ خازنی TTP223 یک برد کوچک و کم‌ مصرف برای تبدیل لمس انگشت به یک سیگنال دیجیتال است. این ماژول با استفاده از آی‌ سی TTP223، یک ورودی لمسی خازنی در اختیار کاربر قرار می‌ دهد و می‌ تواند به‌ عنوان جایگزینی ساده برای کلیدها و دکمه‌ های مکانیکی در پروژه‌ های الکترونیکی مورد استفاده قرار گیرد.

در این ماژول کافی است تغذیه را به پایه‌های VCC و GND متصل کنید و خروجی I/O را به ورودی دیجیتال مدار یا میکروکنترلر متصل نمایید. با لمس پد لمسی روی برد، وضعیت خروجی تغییر می‌کند و به این ترتیب می‌ توان از آن برای کنترل روشنایی ها، رله، مدارهای کنترلی، میکروکنترلرها و تجهیزات مختلف استفاده کرد. یکی از مهم‌ ترین ویژگی‌ های این ماژول تشخیص لمس است به همین دلیل می‌ توان آن را در طراحی‌ هایی که به کلیدهای کوچک، کم‌مصرف و با طول عمر بالا نیاز دارند به کار گرفت. همچنین برای تکمیل پروژه مورد نظر خود برای خرید انواع ماژول الکترونیکی در دسته بندی مربوطه محصولات را مشاهده، بررسی کنید.

عملکرد ماژول کلید لمسی TTP223

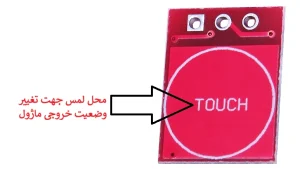

روی برد یک ناحیه مشخص به‌عنوان پد TOUCH وجود دارد. این قسمت سطح حساس ماژول است و با لمس آن، وضعیت خروجی دیجیتال تغییر می‌کند.

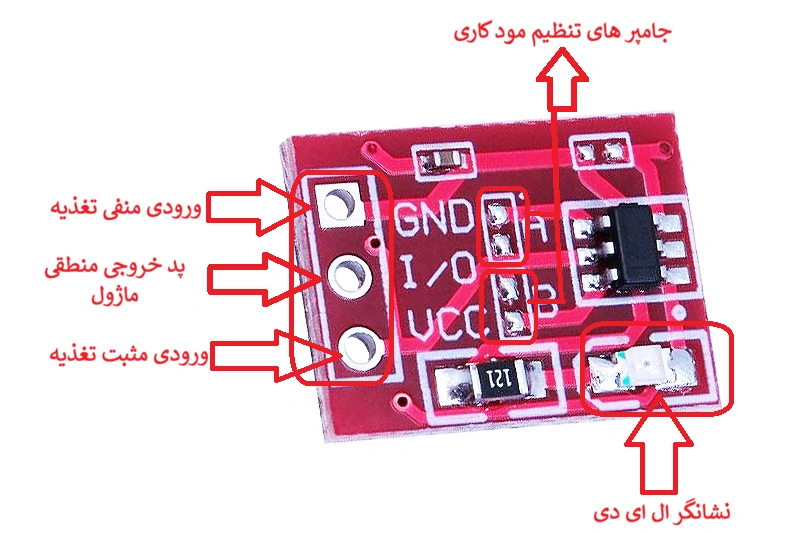

ماژول دارای سه پایه اصلی است:

• VCC: ورودی تغذیه
• GND: اتصال به زمین
• I/O: خروجی دیجیتال

ولتاژ کاری ماژول در محدوده 2.5 تا 5.5 ولت DC قرار دارد و بنابراین می‌توان آن را در بسیاری از مدارهای الکترونیکی و پروژه‌های مبتنی بر میکروکنترلر استفاده کرد.

خروجی I/O می‌ تواند بسته به تنظیم جامپرها روی برد، به‌صورت Active High یا Active Low عمل کند. همچنین حالت عملکرد خروجی را می‌ توان به‌صورت لحظه‌ ای یا Toggle تنظیم کرد.

تنظیم حالت کاری با جامپرهای A و B

در قسمت پشت برد دو نقطه لحیم با نام‌های A و B قرار دارد. با باز یا بسته بودن این دو اتصال، چهار حالت مختلف برای عملکرد کلید لمسی ایجاد می‌ شود.

① – حالت A باز و B باز

در این حالت خروجی پیش‌فرض LOW است. با لمس پد TOUCH، خروجی HIGH می‌ شود (تقریبا محدوده 4.5 ولت) و نشانگر ال ای دی روشن می شود. در این حالت تا زمانی که لمس ادامه داشته باشد در وضعیت HIGH باقی می‌ماند. پس از برداشتن انگشت، خروجی دوباره LOW می‌شود.

② – حالت A باز و B بسته

در این وضعیت خروجی در حالت عادی LOW است. با لمس پد، خروجی HIGH می‌ شود و پس از برداشتن انگشت نیز HIGH باقی می‌ماند. لمس بعدی باعث تغییر مجدد وضعیت خروجی به LOW می‌شود. این حالت عملکرد ماژول مانند کلید دائمی یا قفل‌شونده عمل می‌ کند.

③ – حالت A بسته و B باز

در این حالت خروجی اولیه HIGH است و نشانگر ال ای دی روشن است. با لمس پد TOUCH، خروجی LOW می‌ شود و تا زمانی که لمس ادامه دارد در وضعیت LOW قرار می‌ گیرد. با برداشتن انگشت، خروجی دوباره HIGH خواهد شد. این حالت، عملکرد لحظه‌ای (Momentary) را فراهم می‌ کند.

④ – حالت A بسته و B بسته

در این حالت خروجی در وضعیت اولیه HIGH قرار دارد. با لمس پد، خروجی LOW می‌ شود و پس از برداشتن انگشت نیز در همین وضعیت باقی می‌ماند. با لمس بعدی، خروجی دوباره HIGH می‌ شود.

بنابراین با استفاده از دو جامپر A و B می‌ توان بدون نیاز به تغییر برنامه میکروکنترلر، رفتار خروجی ماژول را متناسب با نیاز پروژه انتخاب کرد.

راه‌اندازی ماژول TTP223

راه‌اندازی این ماژول بسیار ساده است و برای استفاده معمول به سه اتصال نیاز دارد.

ابتدا یک منبع تغذیه DC با ولتاژ 2.5 تا 5.5 ولت را به پایه‌های VCC و GND متصل کنید. سپس پایه I/O را به ورودی دیجیتال میکروکنترلر یا مدار موردنظر متصل نمایید.

برای مثال، در یک پروژه مبتنی بر آردوینو می‌توان خروجی I/O را به یکی از پایه‌ های دیجیتال متصل کرد و وضعیت HIGH یا LOW آن را در برنامه خواند.

در صورتی که بخواهید ماژول به‌ عنوان یک کلید مستقیم برای مدار دیگری استفاده شود، می‌ توان خروجی دیجیتال آن را به ورودی مدار کنترلی متصل کرد؛ البته در صورت کنترل بارهایی مانند رله، موتور یا لامپ، باید از مدار واسط مناسب استفاده شود و نباید بار توان بالا را مستقیماً به خروجی ماژول متصل کرد.

کاربردهای ماژول کلید تاچ خازنی

به دلیل اندازه کوچک، مصرف انرژی پایین و امکان انتخاب نوع خروجی، این ماژول در پروژه‌های مختلف الکترونیکی کاربرد دارد. از جمله:

• ساخت کلیدهای لمسی و جایگزینی دکمه‌ های مکانیکی
• پنل‌ های کنترل لمسی
• کنترل روشن و خاموش LED و چراغ‌ ها
• راه‌ اندازی ورودی مدارهای دیجیتال
• اتصال مستقیم به میکروکنترلرهایی مانند آردوینو، AVR و ARM
• پروژه‌های دست ساز و آموزشی الکترونیک
• ساخت گجت‌ ها و تجهیزات تعاملی
• پروژه‌ های خانه هوشمند و اتوماسیون
• پنل‌ های کنترلی دستگاه‌ ها
• تجهیزات قابل حمل و باتری‌ خور
• طراحی کلید لمسی پشت سطوح نازک و عایق، در صورت مناسب بودن شرایط طراحی

حساسیت پد لمسی و استفاده از ماژول تاچ پشت شیشه و پلکسی

به دلیل ماهیت تشخیص خازنی، عملکرد ماژول می‌ تواند تحت تأثیر عواملی مانند اندازه پد، ضخامت پوشش روی آن، فاصله انگشت، رطوبت، نویز الکتریکی و نحوه نصب قرار بگیرد. بنابراین در طراحی محصول نهایی، بهتر است حساسیت ماژول در شرایط واقعی کار آزمایش و تنظیم شود.

یکی از مزیت‌های فناوری لمس خازنی این است که در شرایط مناسب می‌ توان سطح حساس را پشت یک لایه عایق قرار داد. بنابراین امکان طراحی کلیدهایی وجود دارد که کاربر مستقیماً برد الکترونیکی را لمس نمی‌ کند و لمس از طریق یک سطح نازک مانند پلاستیک و پلکسی تشخیص داده می‌ شود.

با این حال، میزان موفقیت این روش به ضخامت و جنس پوشش، ابعاد پد لمسی، فاصله، شرایط محیطی و تنظیم حساسیت بستگی دارد. بنابراین برای استفاده در یک محصول واقعی، آزمایش عملی قبل از طراحی نهایی توصیه می‌ شود.

مزایای استفاده از کلید تاچ TTP223

استفاده از این ماژول در مقایسه با کلیدهای مکانیکی معمولی مزایایی دارد که مهم‌ترین آن‌ها عبارت‌اند از:

• تشخیص لمس بدون قطعات مکانیکی متحرک
• ابعاد کوچک و مناسب برای پروژه‌های فشرده
• مصرف انرژی بسیار پایین
• محدوده ولتاژ کاری گسترده
• خروجی دیجیتال قابل استفاده با میکروکنترلر
• امکان انتخاب Active High یا Active Low
• امکان انتخاب حالت لحظه‌ای یا Toggle
• قابلیت استفاده از پد لمسی خارجی در طراحی‌های مختلف
• مناسب برای پروژه‌های آموزشی، DIY و کاربردهای صنعتی

مشخصات فنی

مشخصه	مقدار
آی‌سی اصلی	TTP223
نوع سنسور	لمس خازنی تک‌کانال
ولتاژ تغذیه	2.5 تا 5.5 ولت DC
تعداد پایه	3 پایه
پایه‌ها	VCC، GND، I/O
نوع خروجی	دیجیتال
حالت خروجی	Active High / Active Low
حالت عملکرد	Momentary / Toggle
جریان مصرفی	بسیار پایین، در محدوده میکروآمپر
ابعاد تقریبی برد	حدود 11 × 15 میلی‌متر
نوع ورودی	پد لمسی خازنی
کاربرد	کلید لمسی و تشخیص لمس

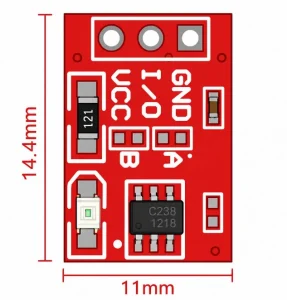

ابعاد ماژول ماژول سنسور تاچ خازنی TTP223

نکات مهم هنگام استفاده

هنگام استفاده از ماژول کلید تاچ خازنی TTP223 به نکات زیر توجه کنید:

۱. محدوده ولتاژ را رعایت کنید.
ولتاژ تغذیه ماژول باید در محدوده مجاز قرار داشته باشد. از اعمال ولتاژ بیشتر از 5.5 ولت به ماژول خود داری کنید.

۲. خروجی را مستقیماً به بارهای پرمصرف متصل نکنید.
پایه I/O یک خروجی منطقی است و برای کنترل بارهایی مانند موتور، لامپ یا رله باید از ترانزیستور، ماسفت، رله‌درایور یا مدار واسط مناسب استفاده شود.

۳. به نویز محیط توجه کنید.
مدارهای لمسی خازنی به میدان‌های الکتریکی و نویز محیط حساس هستند. در محیط‌ های دارای نویز الکتریکی زیاد ممکن است عملکرد لمس تحت تأثیر قرار بگیرد.

۴. طراحی سطح لمسی اهمیت دارد.
اگر قصد دارید پد TOUCH را پشت شیشه یا پلاستیک قرار دهید، ضخامت و جنس سطح پوشاننده و فاصله آن از پد باید در عمل آزمایش شود.

۵. وضعیت جامپرها را قبل از استفاده بررسی کنید.
دو اتصال A و B روی پشت برد تعیین می‌کنند که خروجی ماژول چگونه رفتار کند. بنابراین پیش از اتصال ماژول به مدار اصلی، حالت موردنظر را انتخاب کنید.

جمع‌بندی

ماژول سنسور مورد بررسی در این مطلب یک راهکار ساده و کم‌ مصرف برای اضافه کردن قابلیت لمس به پروژه‌ های الکترونیکی است. برد لمسی TTP223 با تبدیل لمس انگشت به یک خروجی دیجیتال، امکان استفاده به‌ عنوان کلید لمسی را بدون نیاز به کلید مکانیکی فراهم می‌ کند.

وجود دو جامپر A و B نیز انعطاف‌پذیری مناسبی برای انتخاب حالت عملکرد ایجاد کرده است؛ به‌طوری‌که می‌ توان خروجی را به‌صورت لحظه‌ای یا Toggle و با سطح منطقی Active High یا Active Low مورد استفاده قرار داد.

ابعاد کوچک، مصرف انرژی پایین، راه‌اندازی ساده و قابلیت اتصال مستقیم به ورودی دیجیتال میکروکنترلرها باعث شده است این ماژول سنسور لمسی برای پروژه‌های الکترونیکی، سیستم‌های کنترلی، خانه هوشمند، تجهیزات قابل حمل و انواع پروژه‌های دست‌ساز انتخاب مناسبی باشد.
