کنترلر موتور زماندار اتوماتیک WUZHI ZK-MC01 تنظیم کننده سرعت و جهت چرخش موتور
- تنظیم کننده سرعت و جهت چرخش موتور
- دارای 18 عملکرد قابل تنظیم
- سرعت قابل تنظیم : 1 تا 100
- کنترل دقیق حرکات همزمان به جلو و عقب
- ولتاژ کاری : 3.3V-15V DC / حداکثر توان : 60 وات
- موتورهای قابل اعمال : موتورهای DC با برس، موتورهای محرک (Actuator) , موتورهای استپر
- ابعاد محصول: 60x34x12 میلی متر
- ابعاد برش: 53.9×28.6 میلی متر
1,085,800 تومان
ارسال این محصول از: 3 روز کاری دیگر
موجود در انبار (فعال برای پیش سفارش)
ویژگی های محصول
توضیحات تکمیلی
توضیحات محصول
کنترلر اتوماتیک موتور WUZHI ZK-MC01
ماژول WUZHI ZK-MC01 یک کنترلر هوشمند زمانبندی چرخهای است که برای مدیریت دقیق حرکت رفت و برگشت موتورهای DC با جاروبک (Brushed) طراحی شده است. این کنترلر با قابلیت تنظیم زمان، سرعت و تعداد تکرار چرخه، گزینهای ایدهآل برای پروژههای اتوماسیون کوچک و سیستمهای حرکتی تکراری محسوب میشود.
با پشتیبانی از ولتاژ ورودی گسترده ۳.۳ تا ۱۵ ولت DC و توان خروجی تا ۶۰ وات، این ماژول میتواند طیف وسیعی از موتورهای کوچک و متوسط را کنترل کند. ویژگی حافظه تنظیمات پس از قطع برق، کاربری آن را در کاربردهای صنعتی و آزمایشگاهی سادهتر کرده است.
مشخصات فنی
| ویژگی | مشخصات |
|---|---|
| برند | WUZHI |
| مدل | ZK-MC01 |
| ابعاد | ۶۰ × ۳۴ × ۱۲ میلیمتر |
| ابعاد برش | ۵۳.۹ × ۲۸.۶ میلیمتر |
| وزن | ۱۷.۲ گرم (خالص) |
| مصرف برق | ۱۸ میلیآمپر |
| محدوده ولتاژ ورودی | ۳.۳ تا ۱۵ ولت DC |
| حداکثر جریان خروجی | ۴.۲ آمپر |
| حداکثر توان خروجی | ۶۰ وات |
| محدوده زمانبندی | ۰.۰۱ ثانیه تا ۹۹۹ دقیقه |
| محدوده سرعت | ۱ تا ۱۰۰ (قابل تنظیم) |
| تعداد حالتهای عملکرد | ۳۰ حالت (P00 تا P29) |
| دمای کاری | ۲۰- تا ۵۰+ درجه سانتیگراد |
ویژگیهای برجسته
-
ایزولاسیون اپتوکوپلر ورودی برای سوئیچینگ سریع و بدون نویز
-
حفاظت در برابر جریان بیش از حد برای افزایش ایمنی
-
قابلیت تنظیم سرعت به صورت بینهایت بین ۱ تا ۱۰۰
-
حافظه غیرفرار برای ذخیره تنظیمات هنگام قطع برق
-
پشتیبانی از سه نوع سیگنال ورودی: کلید فشاری، کنتاکت خشک و سنسور NPN
-
نمایشگر LED سهرقمی برای نمایش وضعیت و تنظیمات
-
قابلیت تنظیم زمان استراحت صفحه و خاموشی تایمردار
انواع حالتهای عملکردی
حالتهای کلیدی (P00-P01):
-
کنترل دستی با دکمههای UP/DOWN به صورت لحظهای یا قفلی
حالتهای روشن شدن (P10-P15):
-
اجرای خودکار پس از تغذیه ماژول، مناسب برای کار با سنسورهای حدی
حالتهای تحریک شده (P20-P29):
-
نیازمند سیگنال خارجی برای شروع عملکرد
-
قابلیت تنظیم زمان حرکت جلو/عقب، تأخیر و تعداد تکرار
راهنمای تنظیمات
تنظیم سرعت:
-
در صفحه اصلی، SET را کوتاه فشار دهید → مقدار SP را با UP/DOWN تنظیم کنید
انتخاب حالت عملکرد:
-
SET را ۲ ثانیه نگه دارید → با UP/DOWN حالت مورد نظر (P00-P29) را انتخاب کنید
-
SET را کوتاه فشار دهید تا پارامترهای حالت تنظیم شوند
-
پس از تنظیم، SET را ۲ ثانیه نگه دارید تا ذخیره شود
تنظیم زمان استراحت و خاموشی:
-
STOP را طولانی فشار دهید → زمان SL (استراحت صفحه) را تنظیم کنید
-
SET را کوتاه فشار دهید → زمان CL (خاموشی تایمردار) را تنظیم کنید
-
STOP را طولانی فشار دهید تا ذخیره و خارج شوید

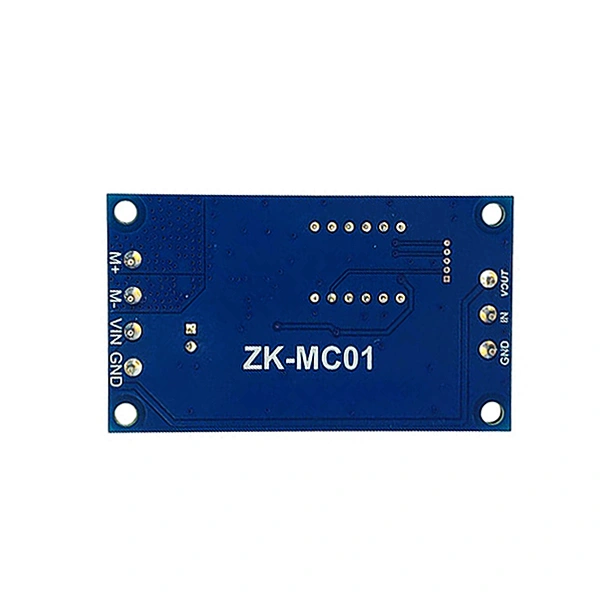

نحوه سیمکشی
| ترمینال | توضیح |
|---|---|
| VIN / GND | ورودی تغذیه اصلی (۳.۳-۱۵ ولت DC) |
| M+ / M- | اتصال به موتور DC |
| Signal | ورودی سیگنال تحریک (تریگر) |
| VOUT / GND | خروجی تغذیه برای قطعات جانبی |
کاربردها
-
کنترل موتور دربهای برقی کوچک و کشوهای اتوماتیک
-
سیستمهای رفت و برگشتی مانند نوار نقالههای کوچک
-
دستگاههای بستهبندی و پرس سبک
-
رباتیک آموزشی و پروژههای دانشجویی
-
جایگزین ساده و کمهزینه برای PLC در پروژههای کوچک
-
کنترل موتور با سنسور NPN یا کلید حدی
-
تست و ارزیابی موتورهای DC در محیط آزمایشگاهی
نکات مهم
-
حداکثر توان موتور قابل کنترل ۶۰ وات است
-
پیش از اعمال برق، سیمکشی را دقیق بررسی کنید
-
برای آزمایش حالتهای جدید، از موتور با توان پایین استفاده کنید
-
از ویژگی حافظه قطع برق برای ذخیره تنظیمات نهایی بهره ببرید
