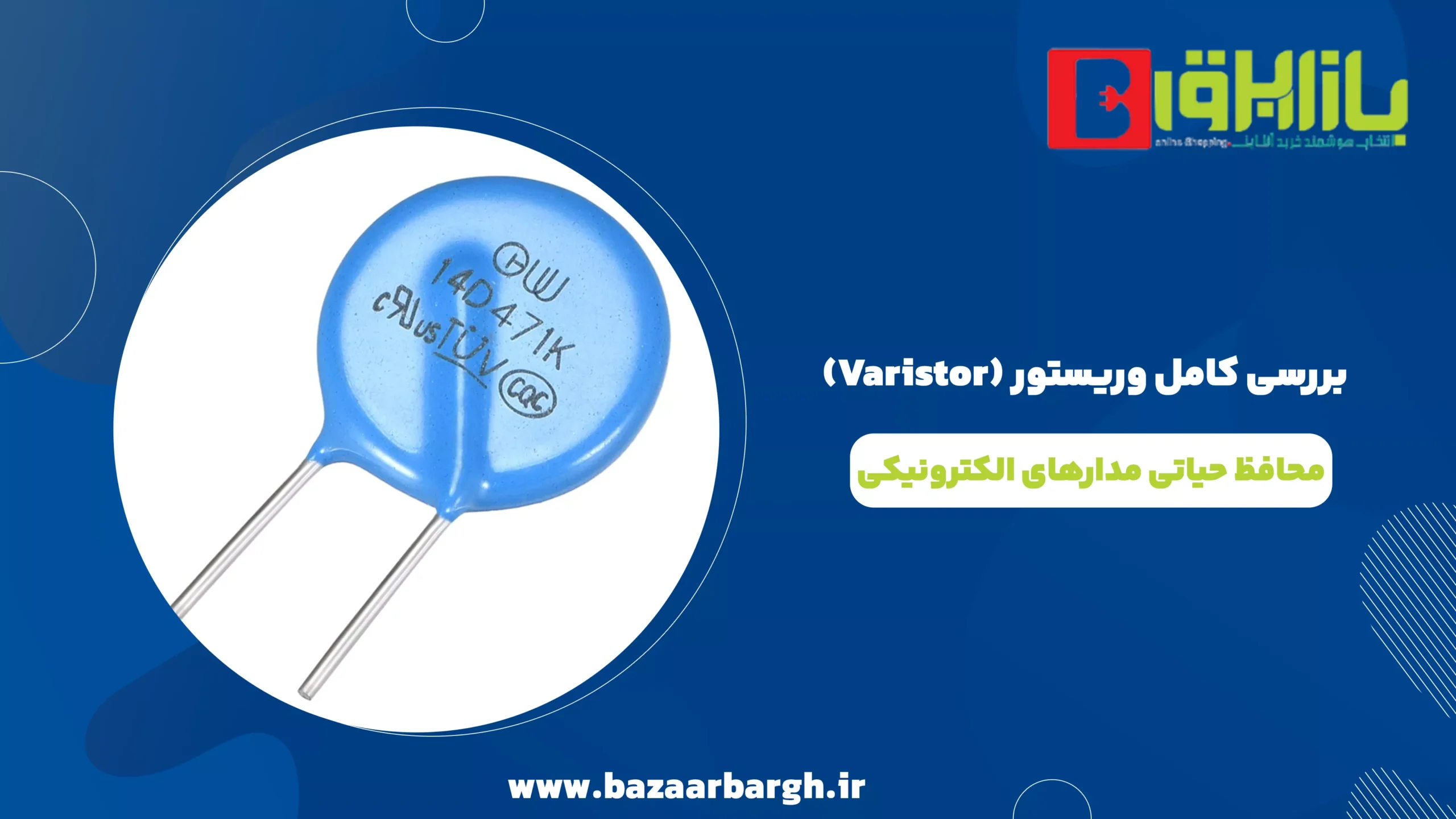

بررسی کامل وریستور (Varistor): محافظ حیاتی مدارهای الکترونیکی
بررسی کامل وریستور (Varistor): محافظ حیاتی مدارهای الکترونیکی
وریستور یا “مقاومت ولتاژ متغیر” یکی از اجزای کلیدی در طراحی مدارهای الکترونیکی است که نقش مهمی در حفاظت از مدارها در برابر نوسانات ناگهانی ولتاژ ایفا می‌کند. فروشگاه بازار برق با ارائه انواع وریستورهای با کیفیت، نیازهای مهندسان، تعمیرکاران و تولیدکنندگان تجهیزات الکترونیکی را به‌خوبی پاسخ می‌دهد.
ساختار و عملکرد وریستور
وریستور یک نوع مقاومت غیرخطی است که مقاومت آن با توجه به ولتاژ اعمال‌شده تغییر می‌کند. وقتی ولتاژ از یک مقدار معین (ولتاژ شکست) بیشتر شود، مقاومت وریستور کاهش می‌یابد و جریان زیادی از آن عبور می‌کند. این خاصیت باعث می‌شود تا ولتاژ اضافه به زمین منتقل شده و از ورود آن به مدار جلوگیری شود.
کاربردهای رایج وریستور در صنعت و تجهیزات خانگی
وریستورها در مکان‌های مختلفی استفاده می‌شوند، از جمله:
محافظ برق تجهیزات خانگی مانند یخچال، تلویزیون، و ماشین لباسشویی
تجهیزات صنعتی و ماشین‌آلات خودکار
مدارهای تغذیه و منابع سوئیچینگ
محافظ‌های چندراهی برق (Power Strips)
سیستم‌های مخابراتی و تجهیزات کامپیوتری

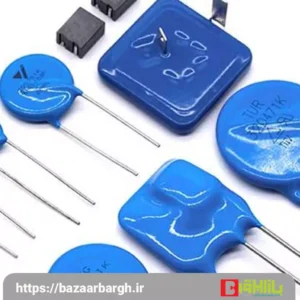

تنوع وریستورها در بازار برق
در فروشگاه بازار برق، انواع وریستور در اندازه‌ها، ولتاژهای شکست و جریان‌های قابل‌تحمل مختلف موجود است. برخی از پرکاربردترین نوع‌ها عبارت‌اند از:
وریستورهای دیسکی
وریستورهای SMD
وریستورهای صنعتی با توان بالا
نحوه انتخاب وریستور مناسب برای پروژه
برای انتخاب یک وریستور مناسب، باید چند فاکتور کلیدی را در نظر گرفت:
ولتاژ شکست: باید از ولتاژ عملیاتی مدار بیشتر باشد اما نه خیلی زیاد که عملکرد محافظتی مختل شود.
حداکثر جریان تحملی: بسته به شدت نوسانات، باید جریانی را تحمل کند که به تجهیزات آسیبی نرساند.
پاسخ‌دهی سریع: سرعت واکنش وریستور به اضافه‌ولتاژ، نقشی مهم در حفاظت مدار دارد.
اندازه و نوع بسته‌بندی: در مدارهای فشرده از نوع SMD استفاده می‌شود، درحالی‌که برای مصارف صنعتی از مدل‌های دیسکی بزرگ‌تر بهره می‌گیرند.
مزایای استفاده از وریستور در طراحی مدارها
استفاده از وریستور در طراحی بردهای الکترونیکی مزایای فراوانی دارد، از جمله:
افزایش طول عمر تجهیزات
کاهش هزینه‌های تعمیرات ناشی از آسیب الکتریکی
جلوگیری از سوختن قطعات حساس مانند میکروکنترلر و آی‌سی‌ها
بهبود ایمنی و پایداری مدارها
تفاوت وریستور با سایر قطعات محافظتی
شاید تصور شود که فیوز یا دیود زنر همان عملکرد وریستور را دارد، اما تفاوت‌های عمده‌ای میان آنها وجود دارد:
فیوز پس از یک‌بار عملکرد باید تعویض شود، اما وریستور قابلیت چندبار استفاده را دارد.
دیود زنر ولتاژ را در یک محدوده نگه می‌دارد، اما وریستور در برابر اضافه‌ولتاژهای ناگهانی عملکرد بهتر و سریع‌تری دارد.
تست سلامت وریستور
برای اطمینان از سلامت وریستور، می‌توان با استفاده از مولتی‌متر تست مقاومت انجام داد. در حالت عادی باید مقاومت بسیار بالایی نشان دهد و در ولتاژ بالا باید مقاومت آن ناگهان کاهش یابد. در صورتی که وریستور اتصالی یا مدار باز نشان دهد، باید تعویض گردد.
نگهداری و جایگزینی وریستورها
در مدارهایی که با نوسانات برق زیادی مواجه‌اند، بهتر است به‌صورت دوره‌ای عملکرد وریستور بررسی و در صورت کاهش کارایی تعویض شود. همچنین در طراحی اولیه مدار باید از وریستورهایی با ظرفیت بالاتر استفاده شود تا طول عمر بیشتری داشته باشند.
انتخاب و خرید وریستور از بازار برق
فروشگاه بازار برق با مجموعه‌ای گسترده از وریستورهای اصل و با کیفیت، نیاز هر پروژه صنعتی یا خانگی را پاسخگوست. تنوع برندها، قیمت مناسب و مشاوره تخصصی از جمله مزایای خرید از این فروشگاه معتبر است.
جایگاه وریستور در طراحی تجهیزات مدرن الکترونیکی
در دنیای امروز، تجهیزات الکترونیکی دیگر به‌صورت مجزا و ساده طراحی نمی‌شوند. در واقع، در تمامی سیستم‌های الکترونیکی مدرن، توجه به ایمنی و پایداری مدارها یکی از اولویت‌های اصلی طراحان است. وریستورها به‌عنوان قطعات کلیدی محافظ، نقشی اساسی در این فرآیند ایفا می‌کنند. به‌ویژه در دستگاه‌هایی مانند تجهیزات پزشکی، سیستم‌های کنترل صنعتی، تابلوهای برق، سیستم‌های امنیتی و تجهیزات مخابراتی، عملکرد بدون خطا و بدون آسیب ناشی از اضافه‌ولتاژ، حیاتی است. در این شرایط، استفاده از وریستور دیگر یک انتخاب نیست، بلکه یک الزام است.
تحلیل عملکرد وریستور در برابر صاعقه و نوسانات شدید
از مهم‌ترین مزایای وریستور، توانایی واکنش سریع به اضافه‌ولتاژهای ناگهانی است. در صورت بروز صاعقه یا تغییرات ناگهانی در ولتاژ ورودی شبکه، جریان ناگهانی بسیار شدیدی وارد مدار می‌شود. اگر مدار به‌درستی توسط وریستور محافظت شده باشد، این انرژی مخرب جذب و خنثی می‌شود. در غیر این صورت، آسیب‌هایی مانند سوختن آی‌سی‌ها، از کار افتادن تغذیه و حتی آتش‌سوزی‌های الکتریکی رخ خواهد داد.
در پروژه‌هایی که در معرض صاعقه یا نویز شدید هستند (مانند برج‌های مخابراتی یا سیستم‌های نظارتی در فضای باز)، مهندسان به‌طور خاص از وریستورهایی با ظرفیت بالا استفاده می‌کنند که توان تحمل ولتاژهای بسیار زیاد در لحظه را داشته باشند.
نقش وریستور در افزایش طول عمر دستگاه‌های خانگی
در خانه‌ها نیز، وسایلی مانند تلویزیون، یخچال، کولر گازی و سیستم‌های صوتی، نسبت به نوسانات برق بسیار حساس هستند. حتی اگر در ظاهر نوسانات خفیف به نظر برسند، تکرار آنها در بلندمدت باعث کاهش عمر قطعات داخلی می‌شود. نصب وریستور در طراحی اولیه این دستگاه‌ها یا حتی در محافظ برق‌ها، به‌صورت چشم‌گیری از هزینه‌های تعمیر یا تعویض جلوگیری می‌کند.
فناوری ساخت وریستورهای جدید
امروزه شرکت‌های بزرگ الکترونیکی از فناوری‌های نوینی مانند “ورق‌های اکسید فلزی” یا “تکنولوژی لایه نازک” برای تولید وریستور استفاده می‌کنند. این فناوری‌ها موجب شده‌اند تا وریستورهایی با ابعاد کوچکتر، پاسخ‌دهی سریع‌تر، و تحمل جریان بالاتر تولید شوند. همچنین، ترکیب مواد جدید باعث شده تا پایداری عملکرد در دماها و شرایط محیطی مختلف نیز افزایش یابد.
مقایسه وریستور با TVS دیود
گاهی این سوال پیش می‌آید که بهتر است از وریستور استفاده شود یا TVS دیود (Transient Voltage Suppression Diode). در پاسخ باید گفت:
وریستور در برابر پالس‌های بسیار بزرگ عملکرد خوبی دارد ولی دقت پایینی در ولتاژ قطع دارد.
TVS دیودها دقت بیشتری دارند و مناسب حفاظت از مدارهای دیجیتال حساس هستند.
در پروژه‌هایی که ولتاژهای گذرای بسیار بزرگ (مثل رعد و برق یا تخلیه الکترواستاتیکی) محتمل است، ترکیب این دو نوع قطعه می‌تواند محافظت بهتری فراهم کند.
تست عملی وریستور در پروژه‌های الکترونیکی
در کارگاه‌های الکترونیک، معمولاً مهندسان با اعمال پالس‌های ولتاژ بالا توسط ژنراتور پالس، عملکرد وریستورها را ارزیابی می‌کنند. در این تست‌ها، وریستورهایی که دچار تغییر شکل فیزیکی شده‌اند، یا توان عبور جریان را به‌درستی ندارند، از چرخه استفاده خارج می‌شوند.
همچنین، در طراحی بردهای صنعتی، مهندسان به‌صورت پیش‌فرض، وریستور را در ورودی تغذیه و همچنین در مسیر سیگنال‌های حساس تعبیه می‌کنند تا مدار از همان ابتدا در برابر هرگونه نوسان محافظت شود.
نگهداری و بازیابی اطلاعات در حافظه‌های دیجیتال
یکی از حوزه‌هایی که وریستور در آن نقشی حیاتی ایفا می‌کند، حافظه‌های فلش و ذخیره‌سازهای دیجیتال است. در این تجهیزات، ولتاژ ناگهانی می‌تواند اطلاعات مهم را از بین ببرد یا حافظه را غیرقابل استفاده کند. استفاده از وریستور در ورودی تغذیه این قطعات، امنیت داده‌ها را تا حد زیادی افزایش می‌دهد.
استفاده از وریستور در خودروها
خودروهای امروزی با داشتن سیستم‌های برقی پیشرفته، به‌ویژه ECU و سیستم‌های ارتباطی CAN، نیازمند محافظت الکترونیکی دقیق هستند. در این سیستم‌ها، نوسانات ناشی از روشن و خاموش شدن ناگهانی بارهای القایی، می‌تواند موجب آسیب به کنترل یونیت‌ها شود. در نتیجه، وریستورها بخش جدایی‌ناپذیر از مدارهای کنترل خودروهای جدید شده‌اند.
نتیجه‌گیری نهایی
استفاده از وریستور، تنها یک اقدام احتیاطی نیست؛ بلکه یک راهکار اصولی و حرفه‌ای برای حفاظت از تجهیزات ارزشمند الکترونیکی در برابر خطرات ناپیدای برق است. چه در طراحی صنعتی، چه در تجهیزات خانگی و چه در ابزارهای دقیق و هوشمند، وریستورها در خط اول دفاع از مدار قرار دارند.
فروشگاه بازار برق با ارائه طیف گسترده‌ای از وریستورها در سایزها و ولتاژهای مختلف، امکان انتخاب و خرید مطمئن را برای تمامی کاربران فراهم کرده است.
