معرفی و بررسی تخصصی ماژول LED RGB WS2812 دایره‌ای 7 پیکسل

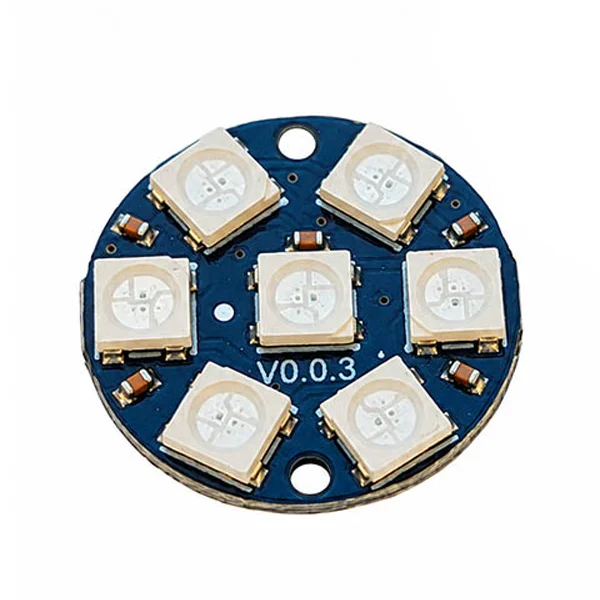

ماژول LED RGB WS2812 دایره‌ای 7 پیکسل، یک راهکار هوشمندانه و جمع‌وجور برای پیاده‌سازی افکت‌های نوری در پروژه‌های مختلف است. این برد دایره‌ای شکل که در دسته ماژول‌ ها و تجهیزات ال‌ ای‌ دی قرار می‌گیرد، از ۷ عدد ال‌ای‌دی آدرس‌پذیر تشکیل شده است. هر پیکسل روی این برد، مجهز به درایور داخلی است که امکان کنترل مستقل رنگ و میزان روشنایی را فراهم می‌کند. این محصول با بهره‌گیری از چیپ ال ای دی مدل WS2812B و استفاده از یک رابط تک‌سیم (One-Wire) برای انتقال داده، پیچیدگی سیم‌کشی را به حداقل رسانده و برای پیاده‌سازی افکت‌های پیچیده تنها به یک پین از میکروکنترلر نیاز دارد.

مشخصات فنی محصول

• نوع محصول: ماژول ال‌ای‌دی آدرس‌پذیر (Addressable)
• تراشه کنترل‌کننده: WS2812B
• پکیج ال‌ای‌دی: 5050
• تعداد پیکسل: 7 عدد
• ولتاژ کاری: 5 ولت DC
• پروتکل ارتباطی: دیجیتال تک‌سیم
• قطر برد: 22.8 میلی‌متر
• وزن: 1.6 گرم
• قابلیت اتصال: اتصال زنجیره‌ای (Daisy Chain) با سایر ماژول‌ها
• سازگاری: کنترل آسان با انواع بردهای آردوینو (Arduino)، ESP و سایر میکروکنترلرها

مکانیزم کنترل رنگ و روشنایی

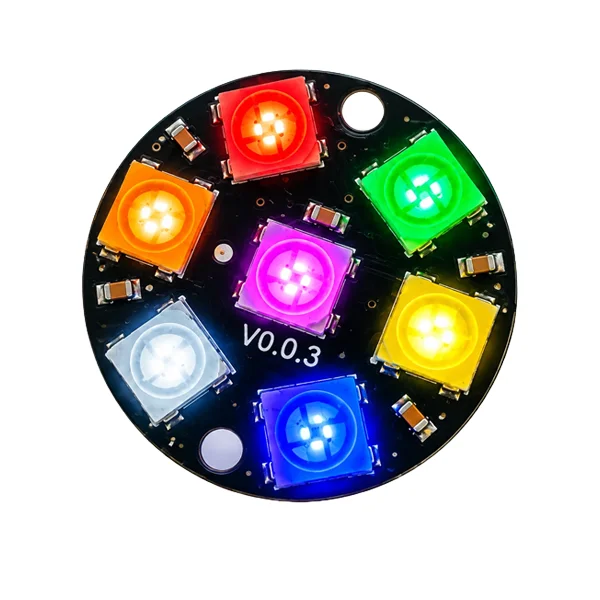

در سیستم WS2812، هر پیکسل از سه زیرپیکسل (قرمز، سبز، آبی) تشکیل شده است. برای هر رنگ، ۸ بیت داده در نظر گرفته شده که امکان تنظیم شدت نور از ۰ تا ۲۵۵ را فراهم می‌کند. با ترکیب این سه کانال (R, G, B)، هر ال‌ای‌دی می‌تواند بیش از ۱۶.۷ میلیون ترکیب رنگی مختلف را تولید کند.

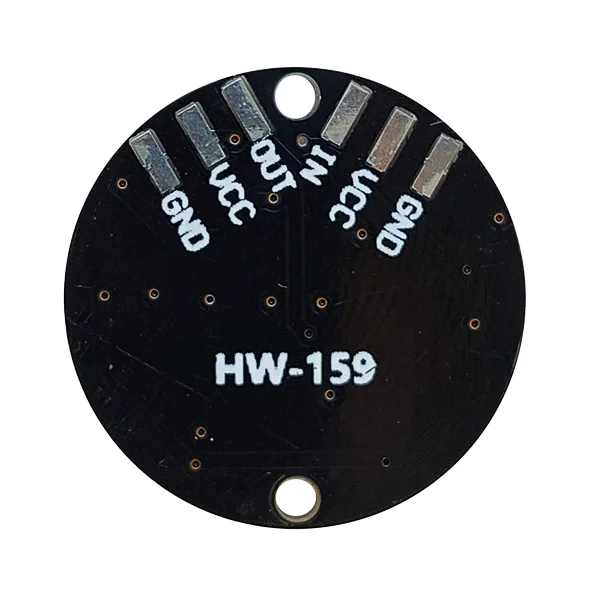

راهنمای راه‌ اندازی و سیم‌ بندی

برای راه‌اندازی، کتابخانه Adafruit NeoPixel بهترین گزینه برای مدیریت این ماژول است. اتصالات به شرح زیر است:

• VCC: به منبع تغذیه 5 ولت DC
• GND: به زمین مشترک (GND)
• IN (ورودی داده): به یکی از پین‌های دیجیتال آردوینو (مثلاً پین D6)
• OUT: در صورت استفاده از چند ماژول به صورت سری، به پایه IN ماژول بعدی متصل می‌شود.

کاربردهای اصلی

این ماژول به دلیل انعطاف‌پذیری بالا در پروژه‌های زیر بسیار محبوب است:

• رباتیک: جهت نمایش وضعیت یا چشم‌ک‌های هوشمند
• پروژه‌های Arduino و DIY: برای ساخت ساعت‌های دیجیتال، کلاهخودهای هوشمند و غیره
• خانه هوشمند (IoT): نورپردازی دکوراتیو و نشانگرهای وضعیت دستگاه‌ها
• پروژه‌های سرگرمی: نمایش امتیاز، وضعیت بازی، شمارشگرها و هشدارها
• نورپردازی عمومی: ایجاد افکت‌های نوری رنگارنگ و خیره‌کننده

نکته خرید: اگر برای پروژه خود به دنبال قطعه‌ ای با کیفیت ساخت بالا و عملکرد پایدار هستید، می‌توانید با مراجعه به بخش فروشگاه، اقدام به خرید ماژول LED RGB WS2812 نمایید و از اصالت و کیفیت تضمین شده آن اطمینان حاصل کنید.
