آی‌سی رگولاتور: تأمین کننده ولتاژ پایدار در مدارهای الکترونیکی

آی‌سی رگولاتور از esencial‌ترین قطعات در طراحی مدارهای الکترونیکی محسوب می‌شوند. این قطعات با تبدیل ولتاژ ورودی متغیر به یک ولتاژ خروجی ثابت و پایدار، امکان عملکرد مطمئن سایر المان‌های مدار را فراهم می‌کنند. در واقع، آی‌سی رگولاتور نقش یک منبع تغذیه دقیق و قابل اطمینان را در سیستم ایفا می‌نماید.

دسته‌بندی اصلی رگولاتورها

رگولاتورهای خطی (Linear Regulators)

این دسته از آی‌سی رگولاتور با تلف کردن توان اضافی به صورت حرارت، ولتاژ خروجی را تثبیت می‌کنند. سادگی طراحی، نویز کم و قیمت پایین از مزایای اصلی این نوع محسوب می‌شود. با این حال، راندمان پایین به ویژه در اختلاف ولتاژ ورودی-خروجی زیاد از محدودیت‌های آن است.

رگولاتورهای سوئیچینگ (Switching Regulators)

با استفاده از تکنیک‌های سوئیچینگ پرفرکانس، راندمان بالایی (تا 95%) ارائه می‌دهند. این نوع آی‌سی رگولاتور برای کاربردهای نیازمند جریان بالا یا اختلاف ولتاژ زیاد ایده‌آل است. البته طراحی پیچیده‌تر و نویز الکترومغناطیسی بالاتر از چالش‌های آن می‌باشد.

پارامترهای فنی کلیدی

محدوده ولتاژ کاری

ولتاژ ورودی typically بین 2V تا 40V متغیر است. علاوه بر این، ولتاژ خروجی می‌تواند از 1.2V تا 37V تنظیم شود. این انعطاف‌پذیری امکان استفاده در کاربردهای متنوع را فراهم می‌کند.

جریان خروجی

رگولاتورهای خطی typically تا 1.5A جریان ارائه می‌دهند. از سوی دیگر، رگولاتورهای سوئیچینگ قادر به تأمین جریان‌های تا 10A هستند. انتخاب بر اساس نیاز جریان بار صورت می‌پذیرد.

راندمان تبدیل

در رگولاتورهای خطی typically بین 30% تا 60% متغیر است. در مقابل، رگولاتورهای سوئیچینگ typically راندمان 70% تا 95% ارائه می‌دهند. این پارامتر در کاربردهای باتری‌خور حیاتی است.

کاربردهای صنعتی

سیستم‌های Embedded

تأمین ولتاژ پایدار برای میکروکنترلرها و پردازنده‌ها. همچنین، تغذیه سنسورها و ماژول‌های ارتباطی. علاوه بر این، محافظت در برابر نوسانات شبکه برق.

محصولات مصرفی

تأمین توان مورد نیاز پردازنده‌های اصلی در گوشی‌های هوشمند. همچنین، تغذیه مدارهای صوتی و تصویری در تلویزیون‌ها. علاوه بر این، مدیریت توان در لپ‌تاپ و تبلت‌ها.

سیستم‌های صنعتی

تثبیت ولتاژ در کنترلرهای PLC. همچنین، تغذیه سروو موتورها و درایوهای صنعتی. علاوه بر این، محافظت از تجهیزات حساس در برابر نوسانات.

خانواده‌های معروف

رگولاتورهای خطی

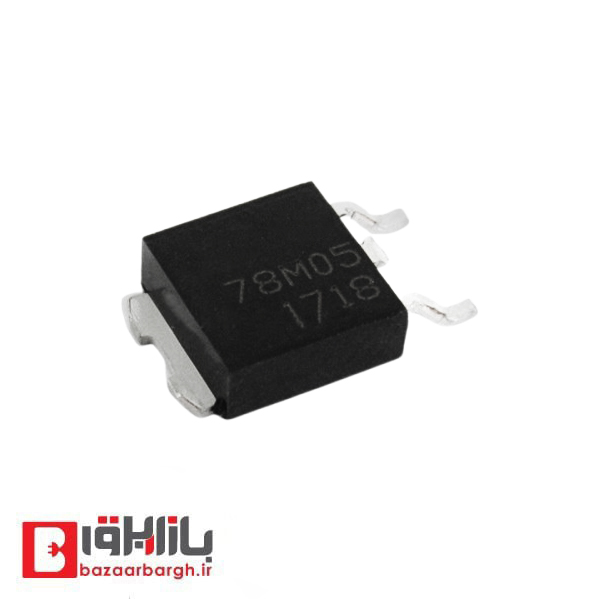

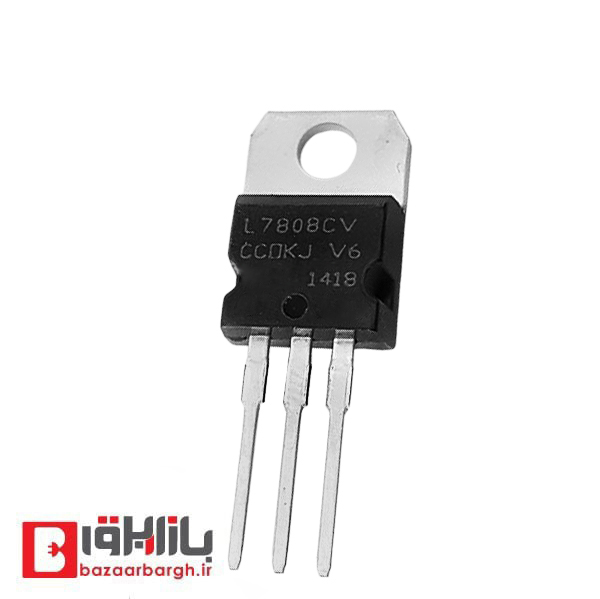

سری 78xx برای ولتاژهای مثبت. همچنین، سری 79xx برای ولتاژهای منفی. علاوه بر این، سری LM317 برای ولتاژهای قابل تنظیم.

رگولاتورهای سوئیچینگ

سری LM2576 برای کاربردهای عمومی. همچنین، سری LM2596 برای طراحی‌های فشرده. علاوه بر این، سری TPS54xxx برای کاربردهای پردقت.

مزایای رگولاتورهای خطی

سادگی طراحی

نیاز به تعداد کمی قطعه خارجی. همچنین، عدم نیاز به سیم‌بندی پیچیده. علاوه بر این، سهولت در عیب‌یابی و تعمیر.

نویز پایین

عدم تولید نویز سوئیچینگ. همچنین، مناسب برای کاربردهای حساس. علاوه بر این، عملکرد نرم و بدون نوسان.

پاسخ سریع به تغییرات

عکس‌العمل سریع به تغییرات ناگهانی بار. همچنین، overshoot و undershoot کم. علاوه بر این، پایداری بالا در شرایط دینامیک.

مزایای رگولاتورهای سوئیچینگ

راندمان بالا

تلفات توان بسیار پایین. همچنین، تولید حرارت کمتر. علاوه بر این، مناسب برای کاربردهای پرقدرت.

انعطاف‌پذیری

قابلیت افزایش یا کاهش ولتاژ. همچنین، امکان معکوس کردن پلاریته. علاوه بر این، تنظیم‌پذیری پیشرفته.

Compact بودن

ابعاد کوچک به نسبت توان خروجی. همچنین، امکان استفاده در طراحی‌های فشرده. علاوه بر این، کاهش وزن کلی سیستم.

نکات مهم در طراحی

انتخاب نوع رگولاتور

برای کاربردهای کم‌توان و حساس از رگولاتور خطی استفاده کنید. همچنین، برای کاربردهای پرقدرت از رگولاتور سوئیچینگ بهره ببرید. علاوه بر این، در صورت نیاز به راندمان بالا گزینه سوئیچینگ را انتخاب نمایید.

ملاحظات خنک‌کاری

محاسبه تلفات حرارتی به دقت انجام شود. همچنین، از هیت‌سینک مناسب استفاده گردد. علاوه بر این، تهویه کافی در نظر گرفته شود.

فیلتر کردن نویز

استفاده از خازن‌های با ESR پایین. همچنین، به کارگیری سلف‌های با کیفیت. علاوه بر این، پیاده‌سازی زمین‌گذاری مناسب.

تولیدکنندگان معتبر

Texas Instruments

پیشرو در تولید رگولاتورهای پیشرفته

STMicroelectronics

تولیدکننده رگولاتورهای با کیفیت صنعتی

ON Semiconductor

ارائه‌دهنده راه‌حل‌های مقرون به صرفه

Analog Devices

تخصص در رگولاتورهای پردقت

راهنمای انتخاب نهایی

ارزیابی نیازهای پروژه

مقدار جریان مورد نیاز بار را محاسبه کنید. همچنین، محدوده ولتاژهای کاری را تعیین نمایید. علاوه بر این، ملاحظات حرارتی را در نظر بگیرید.

محاسبات توان

مقدار توان تلفاتی را محاسبه کنید. همچنین، راندمان مورد نیاز را مشخص نمایید. علاوه بر این، محدودیت‌های دمایی را اعمال کنید.

نکته پایانی:
انتخاب آی‌سی رگولاتور مناسب نیازمند تحلیل جامع پارامترهای الکتریکی، حرارتی و اقتصادی است. همیشه از محصولات مرغوب استفاده کرده و توصیه‌های datasheet را به دقت مطالعه و اجرا کنید
